Puesta a punto MPC2000

#1 por Kane6One el 07/07/2011

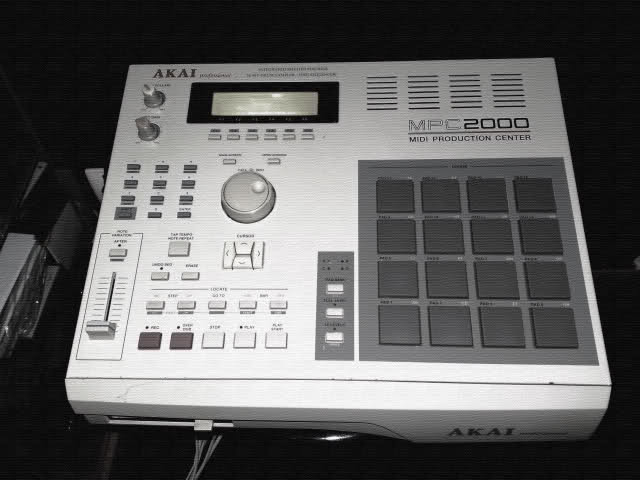

Hola gente, recientemente compré una MPC 2000 pelada (2Mb de RAM), con el fader raspando y la flecha hacia abajo no funcionaba (problema para desplazarse por menus obviamente), aparte de que se calienta demasiado.

Lo primero que quería era abrirla y trastear con ella en vista de que no estaba 100% funcional.

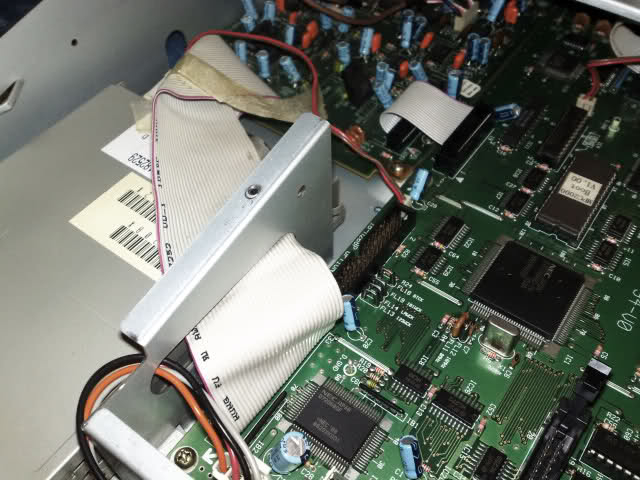

Empecé a destriparla por debajo, como la MPC 2000XL, pero en este caso no es así, ya que los tornillos de abajo sueltan las placas, la disketera y la toma de tierra del adaptador de corriente.

Se han de retirar los tornillos laterales y traseros, desbloqueando la salida del frontal que hará que podamos quitar 3 tornillos más y poder extraer finalmente el frontal con sus pads.

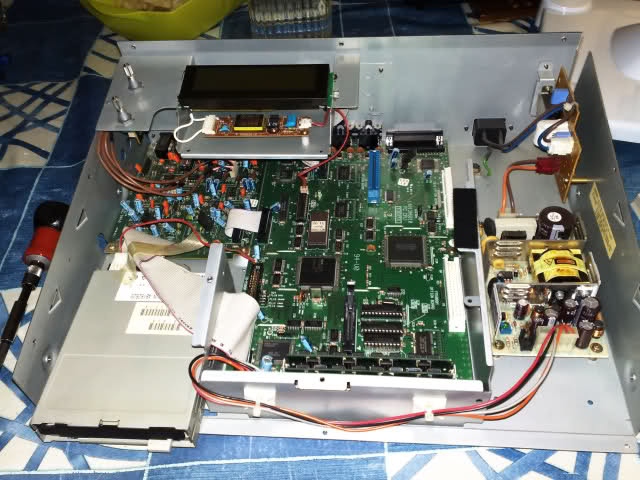

Una vez desconecté el conector de la botonera principal a la placa me encontré todo con polvo, de ahí que se calentase tanto, así pues, una limpieza poco minuciosa, mas bien superficial.

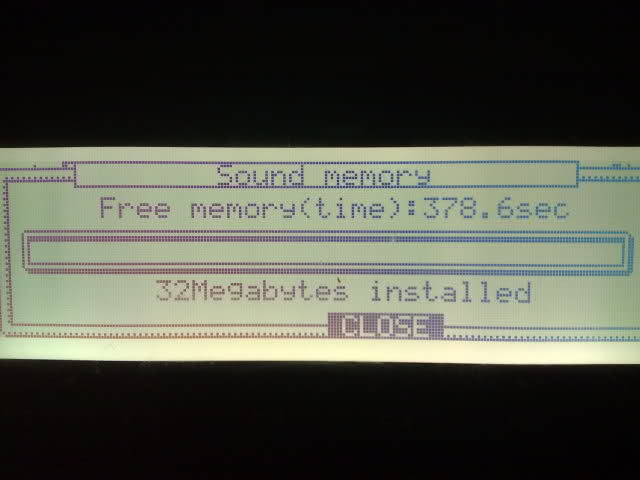

Tenía bastantes memorias SIMM (no compradas en MPCStuff precisamente que cobran 40$ + envío), y opté por poner 2 módulos de 16MB, los 4MX4-60 TWN (Son de 60ns, segun especificaciones la MPC funciona con 70ns o más rapidos, con lo que, es posible instalarle módulos más rapidos si se desea para la carga de samples más fluida).


La siguiente mod que se le hará es la de un adaptador de compact flash para sustituir la disketera, estoy en ello, si todo sale bien, por unos 10 o 12 euros tendremos lector de CF en las MPC60 / 2000 /2000XL / 3000 y no los 120$ que pretenden cobrarnos en MPCStuff.


Una vez tenemos ésto, fijar la botonera con pads etc, me di cuenta de que no revisé la tecla que fallaba. Con la carcasa puesta levante el botón forzándolo y eché limpiador de contactos (un spray). Dejé unos 30 segundillos secar y voilá! Como nuevo.

Intentaré montar un disipador de ordenador dentro de la bicha esta, (pasivo por supuesto) para aprovechar la rejilla que lleva en el frontal para ventilarse mejor (quiero que me dure años y años).

Os mantendré informados respecto a la sustitución de la diskettera por un lector de Compact Flash, así como el diseño de carcasas para ella en vinilo.

Saludos, espero que os haya gustado almenos un poquito :D.

TWITTER @Kane6One

Subir
#2 por cabezaderitmos el 16/07/2011
Wooo,amigo¿como instalas el lector de compac flash,en este modelo?.Por cierto tienes alguna idea de como arreglar una lcd screen con lineas(hay que estar preparados para ese dia)como sea estuvo bueno el hilo.Saludos.
Subir
#3 por Kane6One el 16/07/2011
según tenga el material haré unas fotos de la instalación y de como adaptar todo. No se nada acerca de la reparación de las líneas de la pantalla. Imagino que ahí no quedará otra que la sustitución (quizás no necesariamente por la original sí no por otra mejor o de otro color). Estoy a la espera de recibir un adaptador de SD/MMC que creo que me vendrá mejor que el de CF. Saludos

TWITTER @Kane6One

Subir
#4 por yatu2k el 18/07/2011
que cosa hermosa , felicitaciones por tremenda compra ;)
Subir
#5 por Kane6One el 04/08/2011

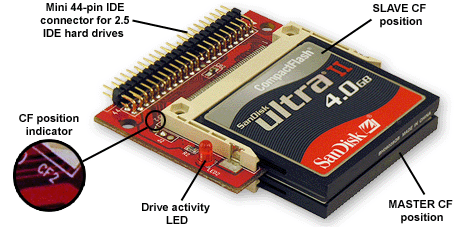

Ya tengo este cacharrito en mi poder


Próximamente subiré un brico de como adaptarlo a un lector de tarjetas. Os daré links y demás con todo.

Saludos

TWITTER @Kane6One

Subir
#7 por RoiChiMan el 09/04/2012
Acabo de conseguir una MPC 2000 que estaba en un trastero un poco abandonada y quiero hacerle también una puesta a punto. Gracias por la info, estaré atento a más.
