Reparación de cables

#1 por labatcuevastudio el 30/08/2016
Buenas!! que puede pasarle a dos cables (un jack-jack machos no balanceado y un XLR macho a hembra) que aparentemente estan bien soldados pero no funcionan? puede ser el conector o que se haya roto el cable en alguna parte de su recorrido?
Para comprobarlo con el Polímetro se pone en el modo de continuidad y se van comprobando cada patilla con su correspondiente punta o anillo verdad??

ENJOY THE SOUND

Subir
#2 por Australia el 30/08/2016

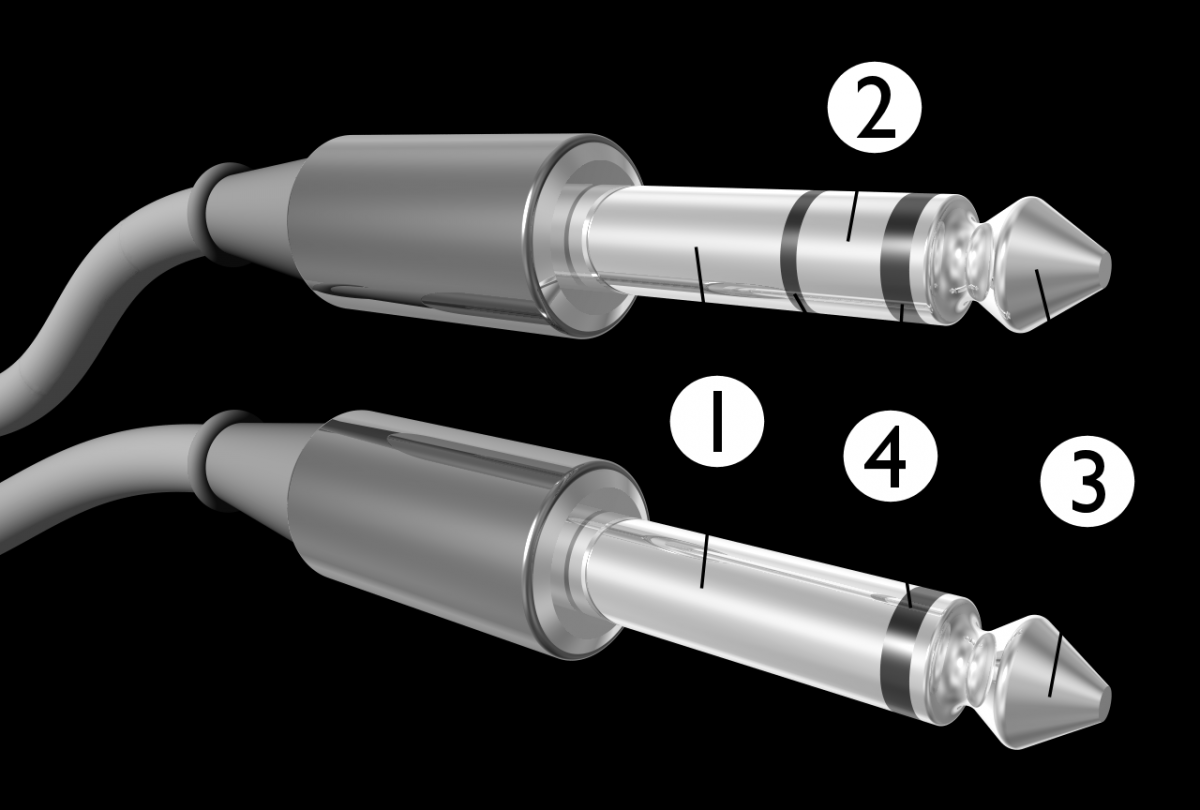

Supongo que como dices que no son balanceados, el jack es tipo TS (un sólo anillo aislante), entonces hay dos continuidades que debes comprobar: punta-punta (3-3) y cuerpo-cuerpo (1-1). Jack_plug.png
Lo de balanceado no lo define sólo el cable sino, lógicamente, la conjunción con el tipo de señal que lleva. Quiero decir que un jack TRS podría usarse también para una señal no balanceada.

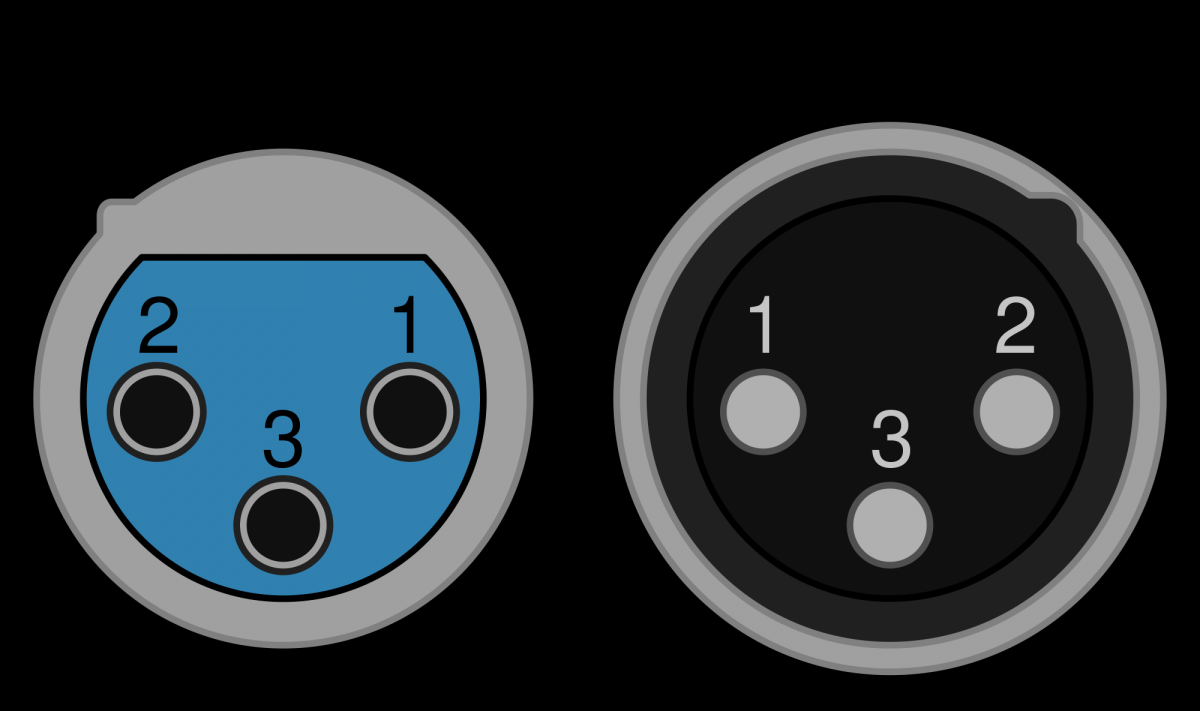

En cuanto al XLR, te digo lo mismo, podrían llevar una señal no balanceada. En cualquier caso, aquí tienes el esquema para que veas qué 3 continuidades debes comprobar.

Gracias a mis padres, por haberme dado la música.
