SSL 9K Mic Pre

#91 por Pollobailando el 12/11/2013
De momento, los NE5534ANG estan descatalogados. Alguien ha encontrado alguna alternativa?

Eres mas malo que el plástico de una eLicenser.

Subir
--390402--
#92 por --390402-- el 12/11/2013
Los 5534 descatalogados? O el sufijo ANG?

Con cualquier 5534 común te valdría, me extrañaría mucho que los hayan descatalogado, son muy muy comunes.

Si hay alguna tienda de componentes cerca de donde vives, pasate a preguntar porque fácilmente los encuentres.

Suerte
Subir
#93 por Pollobailando el 12/11/2013
Gracias Lennard!! Estoy haciendo la lista de la compra en DIYaudio, tienen casi de todo, pero hay cosas que no encuentro y tendre que pedirlas a Mouser, con el consiguiente gasto en portes..

Eres mas malo que el plástico de una eLicenser.

Subir
1
#94 por Pollobailando el 14/11/2013
Buenas noticias!! He hablado con la gente de DIYAudio y pueden conseguir el material que me faltaba.
Una consulta.... ¿Que toroidal seria el mas indicado para este proyecto? Creo que un 24-0-24, no? Pero a que amperaje?

Saludos!!

Eres mas malo que el plástico de una eLicenser.

Subir
--390402--
#95 por --390402-- el 15/11/2013
Te vale con un 18-0-18, con unos 25 o 30 VA para un par de canales te debe sobrar
Subir
#96 por Pollobailando el 15/11/2013
Gracias Lennard!!!

Eres mas malo que el plástico de una eLicenser.

Subir
#97 por Pollobailando el 22/11/2013
Ya tengo los NE5534, y los equivalentes a los OPA2604 (OPA2107AP).

Eres mas malo que el plástico de una eLicenser.

Subir
#98 por Pollobailando el 23/11/2013
Hola de nuevo!! En el datasheet del OPA2107, dice que se alimenta a 18v. Si uso un toroidal de 18-0-18 y el regulador se come un par de voltios normalmente, ¿No seria mejor escoger un toroidal de mas voltaje?

Eres mas malo que el plástico de una eLicenser.

Subir
#99 por DJMotavirust el 24/11/2013
Eso es en alterna.
Cuando rectificas y filtras la tensión continua resultante es mucho mayor.
No recuerdo ahora la fórmula. La puedes buscar en Google.
Para que te hagas una idea, yo tengo uno de 15-0-15 y con su correspondiente puente y un condensador de 4700mF, me da unos 25v en continua antes de los reguladores. Eso en vacío claro luego con la carga baja un poco la tensión, pero hay un margen de sobra.
No te preocupes, con ese transformador vas bien.
Saludos.
Subir
1
#100 por Pollobailando el 24/11/2013
Es verdad, DJMotavirust. En las fuentes para pedales que monto, el trafo es de 12 y despues de rectificar, saca unos 18v.
A ver si en estos dias empiezo el montaje del previo. Ya os ire contando.

Eres mas malo que el plástico de una eLicenser.

Subir
#101 por Pollobailando el 26/11/2013
Una foto para que veáis como va...

Eres mas malo que el plástico de una eLicenser.

Subir
#102 por DonEduardo el 26/11/2013
Qué buena pinta.
Me gustaría iniciarme en el DIY y proyectos como este aún me ponen los dientes más largos.

Contacto: lavenidaestudios@gmail.com /Twitter: @lavenidaestudio

Subir
#103 por Pollobailando el 26/11/2013

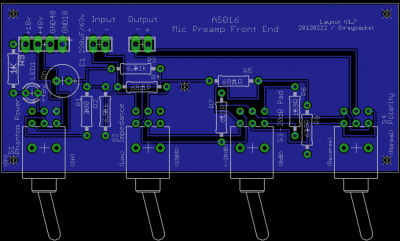

Y aqui os dejo el enlace de la placa para los interruptores, la acabo de encontrar.
http://groupdiy.com/index.php?action=dlattach;topic=51477.0;attach=18136
Archivos adjuntos:
BBCode:

Eres mas malo que el plástico de una eLicenser.

Subir
#104 por DonEduardo el 10/12/2013
¿Alguien tiene el enlace del PDF del proyecto de este DIY?

Todos los que he visto a lo largo del post están caídos.

Contacto: lavenidaestudios@gmail.com /Twitter: @lavenidaestudio

Subir
#105 por Pollobailando el 12/12/2013
Hola Gurru. En el meta del foro Group diy puedes encontrarlo.
http://groupdiy.com/index.php?topic=8852.0

Eres mas malo que el plástico de una eLicenser.

Subir
