De la A a la Z sobre el Roland JD-800

#61 por emax el 30/08/2009
PD. Lo que le echo en falta al Jd800 ha sido siempre un secuenciador por pasos, y al menos 1.000 presets de usuario, para poder guardar todos los que se te ocurren nada más tocarlo.
Hubo rumores de que Roland iba a sacar una tarjeta para VARIOS y V-synth con un Jd800 dentro, pero nos quedamos con las ganas.
Subir
mod
#62 por Soundprogramer el 31/08/2009
emax escribió:
PD. Lo que le echo en falta al Jd800 ha sido siempre un secuenciador por pasos, y al menos 1.000 presets de usuario, para poder guardar todos los que se te ocurren nada más tocarlo.
Hubo rumores de que Roland iba a sacar una tarjeta para VARIOS y V-synth con un Jd800 dentro, pero nos quedamos con las ganas.


Justamente lo que tiene el JD-990 es lo que le faltaba al JD-800 cuando salió.
Lo del secuenciador no era ninguna preferencia puesto que se implantó en
el un concepto de sintetizador "puro" y sin aditivos de otro tipo.
Esa fué la filosofía de diseño en la que Roland se comprometió, aunque
un arpegiador, un modo unison o dual hubieran estado muy correctamete
integrados dentro del concepto del JD-800.
Con lo de las memorias te doy razón puesto que se quedaron cortísimos.
Con solo 64 Patches de usuario, pero con la MDR-256 son 128 patches
de usuario lo cual es aceptable.

A modo de guía voy a insertar un video del youtube con un tutorial para
diagnosticar y reparar el fallo del teclado y algunos pulsadores del
panel frontal. No se habla exactamente de como hacerlo pero te puedes
llevar una mejor idea de como se hace.
Saludos!

Diagnostico de Fallo de tecla y Reenplazo de batería





Reparación de botonera

Synthesizers are not preset machines!! ºLª

Subir
1
mod
#63 por Soundprogramer el 29/10/2009
Para los usuarios que detecten el problema del pegamento en las teclas
he de decir o les sugiero contacten con el Servicio oficial Roland cercano.
Según leí Roland se hacía cargo de la reparación, aunque el usuario
tenía que pagar la mano de obra.
Lo mejor sería que contacteis u pregunteis porque consultando en foros del
JD-800 con otros usuarios extranjeros me han comentado lo mismo.
Suerte!

Synthesizers are not preset machines!! ºLª

Subir
#64 por emax el 29/10/2009
Bueno, me extraña que después de tanto tiempo, Roland se haga cargo de la reparación, pero de todas formas lo hablaré con ellos, y si es así, le mando los dos, y de paso el D70, que también tiene el mismo fallo.
Gracias.
Subir
mod
#65 por Soundprogramer el 09/12/2009
Un poco de cirujía interna y para eliminar el problema de saltos de valor
en los faders, el cual es muy típico en sintetizadores de este tipo y
prácticamente todos los que usan Knobs o faders para la edición.

El desmontaje es conveniente hacerlo en todas y cada una de las placas
que hay bajo la superficie del JD. Yo las he limpiado todas, que es lo
conveniente, así que pongo de ejemplo la placa que en la que están
los faders de cuttof, resonancia y TVA que son las más propensas a dar
problemas en el tiempo:

---------------------------------------------------------------------------------------

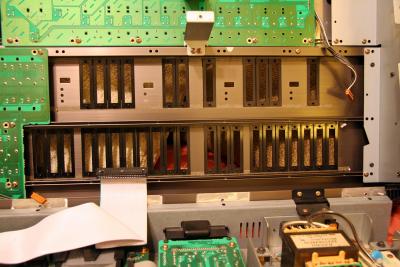

Desmontaje de JackBoard1


Hay que extraer un buén montón de tornillos para sacar la placa.
Hecho esto se extraen los 3 conectores que unen la placa con el
circuito principal y con la placa anexa. Uno tiene 40 pins y el los otros
dos son más pequeños situados en la derecha e izquierda.
Hay que hacerlo con mucho cuidado porque los conectores pequeños se
pueden partir con mucha facilidad y se puede empeorar el problema.
-----------------------------------------------------------------------------------------

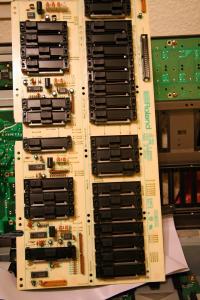

Panel R Board Ya extraido
Archivos adjuntos:
BBCode:

Synthesizers are not preset machines!! ºLª

Subir
mod
#66 por Soundprogramer el 09/12/2009
Detalle del panel ya extraido
Archivos adjuntos:
BBCode:

Synthesizers are not preset machines!! ºLª

Subir
mod
#67 por Soundprogramer el 09/12/2009
Panel R board

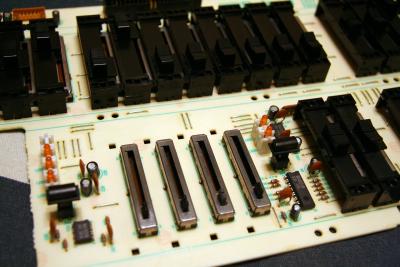

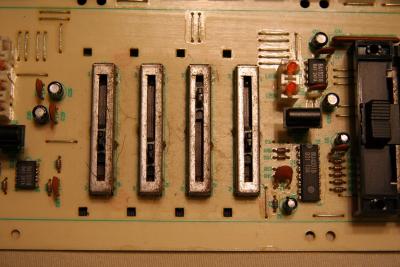

Detalles del estado antes y depués.
Es primordial hacer la limpieza de todos los paneles porque y aunque se cuide mucho
como en mi caso la suciedad entra por donde ni te imaginas.
Quien crea que un sinte no necesita mantenimiento está bastante errado..
Archivos adjuntos:
BBCode:
BBCode:

Synthesizers are not preset machines!! ºLª

Subir
mod
#68 por Soundprogramer el 09/12/2009

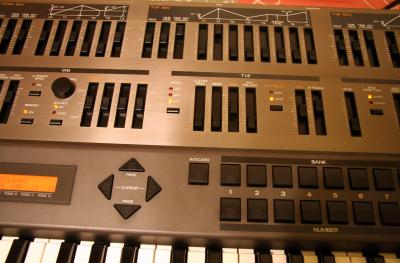

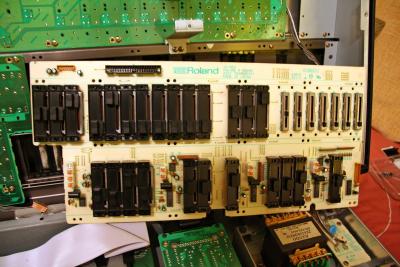

Panel R Board ya terminado y aspecto final montado
Archivos adjuntos:
BBCode:
BBCode:

Synthesizers are not preset machines!! ºLª

Subir
#69 por progchild el 11/12/2009
yo tuve unos años un jd800 que tuvo el problema del pegamento rojo.
lo limpie,le cambie la cola,cambie los contrapesos por unos hechos en inox y seguia habiendo teclas que no iban...
en roland me pedian 400€ por la reparacion.al final lo malvendi en ebay por 200€ :roll:

Subir
mod
#70 por Soundprogramer el 11/12/2009
progchild escribió:
yo tuve unos años un jd800 que tuvo el problema del pegamento rojo.
lo limpie,le cambie la cola,cambie los contrapesos por unos hechos en inox y seguia habiendo teclas que no iban...
en roland me pedian 400€ por la reparacion.al final lo malvendi en ebay por 200€ :roll:



!Pues hicistes el ridículo! :mrgreen: Menudo regalo le distes al que te lo compró.
EL problema que comentas de que algunas teclas no sonaban se arregla con 2
posibles soluciones. La 1º cambiar la cinta completa del teclado y la 2º que
fué la que yo le realicé fué levantar los protectores de los contactos y dejar
la cinta con los contactos al aire libre. Limpié los contactos uno por uno
y luego limpié uno por uno también los taquitos de goma que hacen la
presión cuando tocas la tecla con los contactos de la placa.
Eso lo solucionó por completo. Hasta la fecha va perfecto.

Synthesizers are not preset machines!! ºLª

Subir
#71 por ELKE_FALTABA el 12/12/2009
He visto que hay faders al descubierto y otros tapados con el deslizador montado y todo. ¿Has tenido que "destapar" todos los faders y estaban así de sucios? La mierda es que se mete por cualquier parte!!

Al compañero Progchild: antes de malvender el sinte podías haber investigado un poco por la red y habrías encontrado la forma de arreglarlo (este foro por ejemplo).
Subir
#72 por ELKE_FALTABA el 18/12/2009
Bueno. Anunciaros que si me sale bien una maniobra puedo ser el feliz poseedor de un Super JD en breve :D :D

Ya os contaré.
Subir
mod
#73 por Soundprogramer el 18/12/2009
ELKE_FALTABA escribió:
Bueno. Anunciaros que si me sale bien una maniobra puedo ser el feliz poseedor de un Super JD en breve :D :D

Ya os contaré.


En ebay hay uno. ¿No será ese no?
Si lo consigues te meterás directamente en el reducido grupo de afortunados
y sonrientes dueños. Esa máquina vale cada euro que se paga por ella.
Aunque no es plato de todos..

Synthesizers are not preset machines!! ºLª

Subir
#74 por ELKE_FALTABA el 23/12/2009
Perdonar el retraso pero no quería decir nada hasta que lo recibiera.

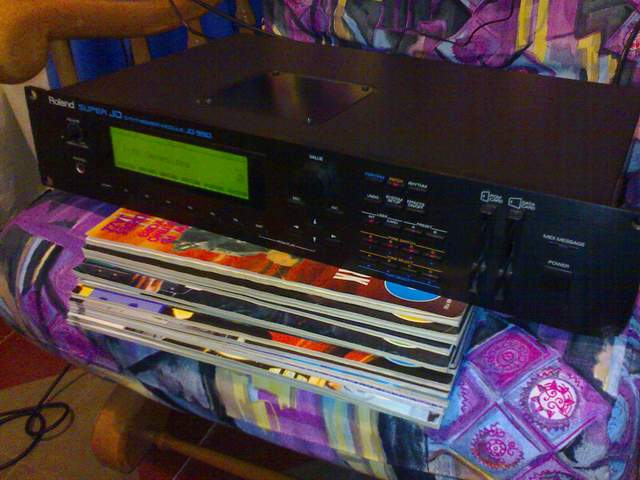

Ya lo tengo en casaaa. Os cuelgo una foto que he tomado con el móvil esta tarde cuando lo he probado. Tiene un golpe en la oreja derecha, donde el interruptor de encendido pero parece que todo funciona bien. El sonido es perfecto y los botones responden. el gople me va a hacer de desmontar el frontal para enderezarlo pero así limpio un poco por dentro los botones y las ranuras para tarjetas que no les vendrá mal.
soundprogramer no es el que decías. Es uno de ebay pero lo compré directamente en la web de ebay Francia. Contacté con el vendedor y me dijo que sí que hacía envios a España. Por cierto ahora tengo un manual de usuario en franchute por si alguien lo quiere...

He mirado en el hueco para las tarjetas de expansión por si el francés se hubiera dejado una vintage synth olvidada pero no ha habido suerte jeje.

Saludos.

Subir
mod
#75 por Soundprogramer el 24/12/2009
Enhorabuena! Felicidades por ese pedazo de sinte.
Has tenido suerte porque se ven poquísimos. Lástima lo de golpe..
A mi me lo hicieron también con el TG pero pude enderezarlo y al final
solo se le quedó una pequeña marca poco visible.
Procura no forzarlo y enderézalo con golpes lo más suaves que puedas
para no resquebrajar la pintura.
Mientras funcione todo lo del golpe es lo de menos, aunque a la hora de
venderlo y si lo vendes algún día le quita algo de valor. Lástima.

El otro que venden está en USA y parece impecable. Aunque tiene el
voltaje americano y eso es un gran incoveniente.
Ya nos cuentas.

Synthesizers are not preset machines!! ºLª

Subir
