Mixer's - Me he comprado un tanque [Rodec MX 180 Original]

mod
#841 por Zitro el 21/07/2014

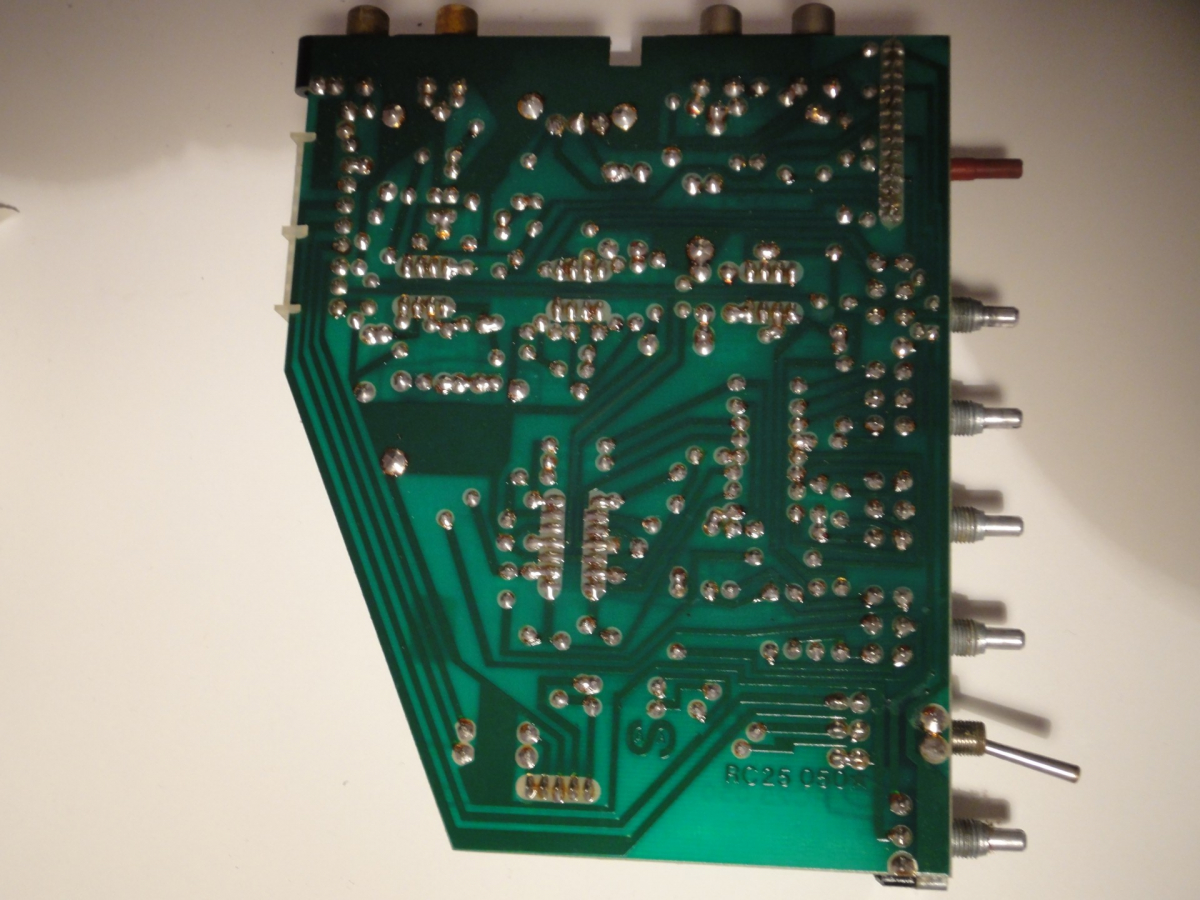

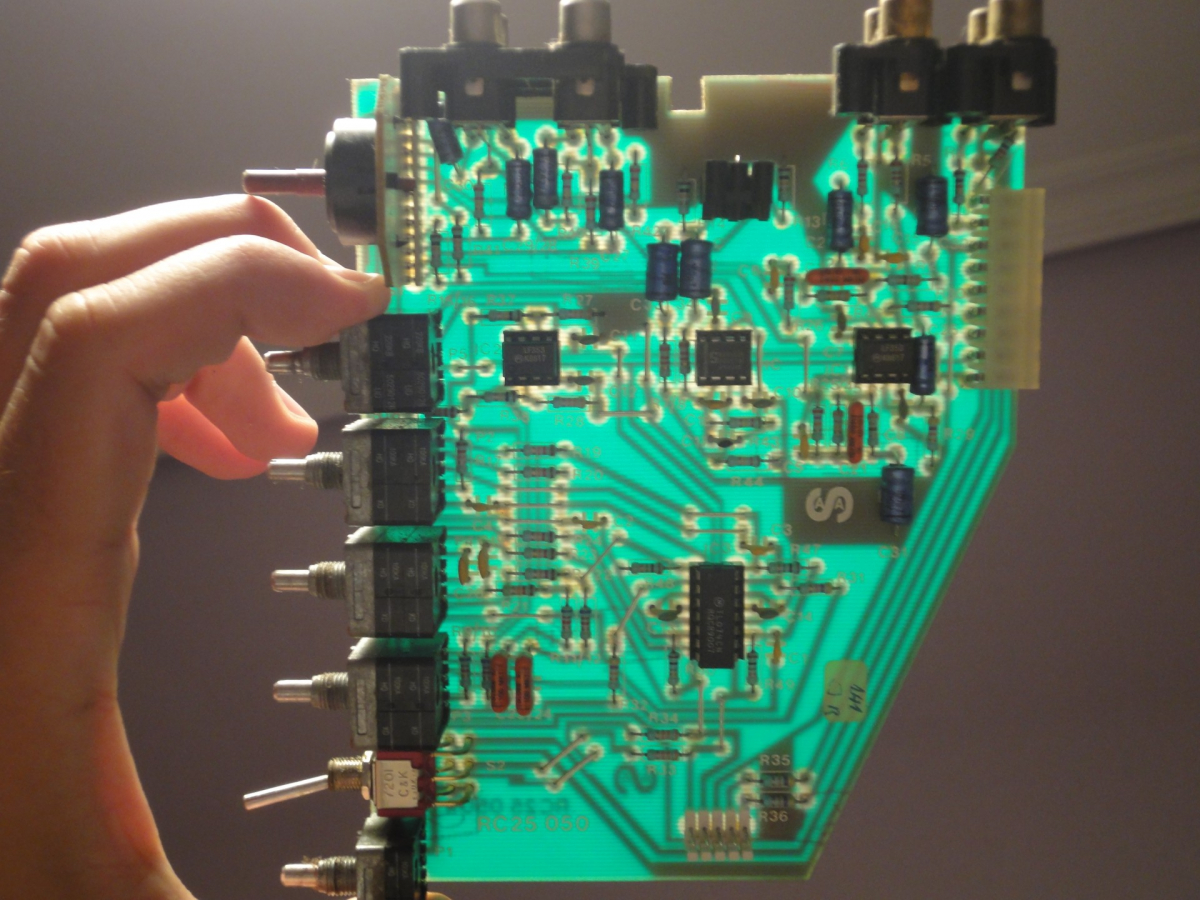

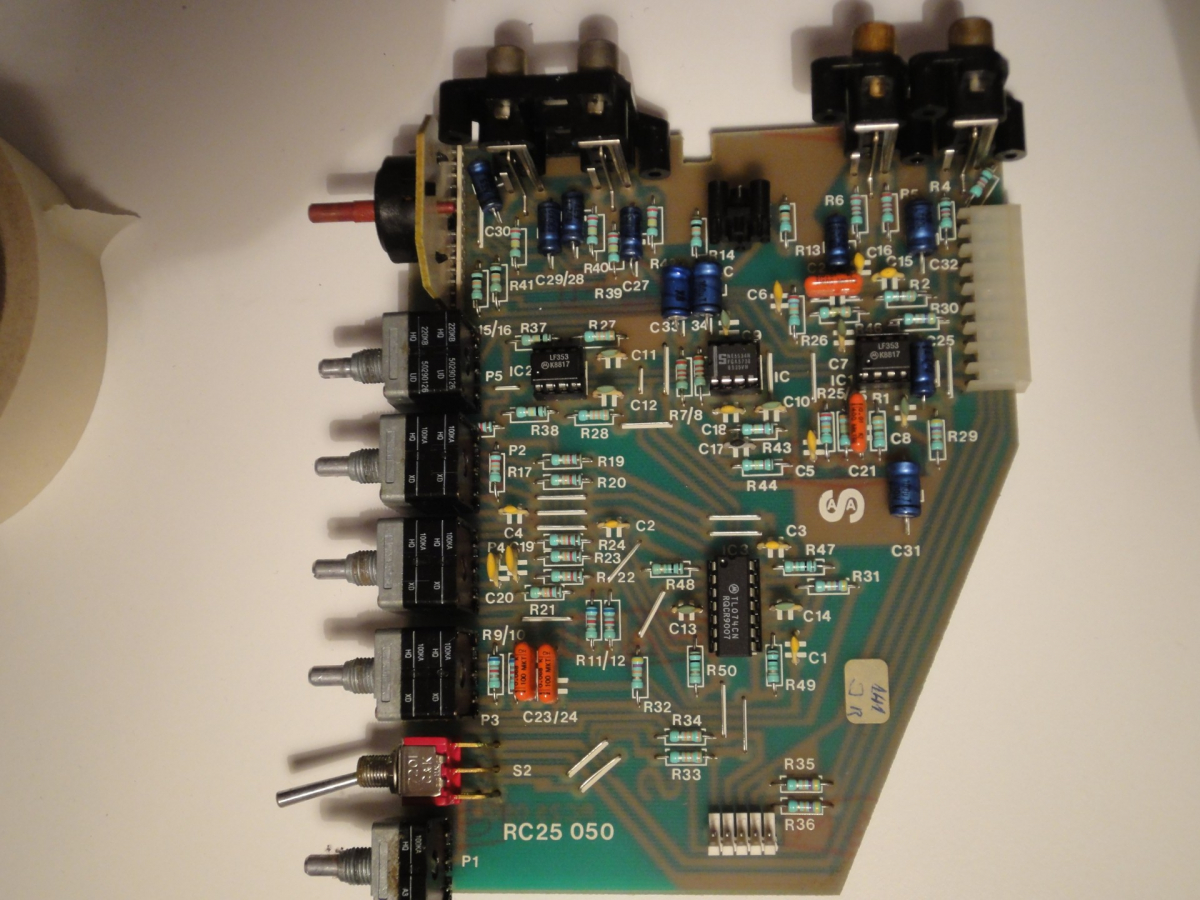

Sólo como curiosidad, y/o para futuras referencias, ahí va una foto al trasluz -para ver las conexiones- de la placa de canal de una Rodec MX-18:




A ver si la pongo a punto, que tengo unas ganas de grabar una sesión con ella... (eso sí, los faders de 50K, imposibles :( )

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#842 por sangoo el 22/07/2014
Buenas, ando buscando el Service Manual de la Rodec CX-1100. Por casualidad no lo tendreis por ahi, no?
Saludos!

http://soundcloud.com/sangoo

Subir
#843 por BrainKaos el 23/07/2014
#842 Hola sangoo! :-)

He buscado en Google por "rodec CX-1100 filetype:pdf". Mira a ver si te vale el que he encontrado (va en uno de los adjuntos).

Salud!

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
#844 por sangoo el 23/07/2014
#843
Hey! Gracias!

Desafortunadamente no tienen la información que busco... los circuitillos y componentes...
Los necesito porque quiero ver si se puede hacer una modificacion para que las 3 salidas RCA que tiene de record, en lugar de sacar la señal master saquen la señal individual de 3 cananes (pre fader). Creo que no sería complicado, pero sin ver los esquemas no me atrevo, jeje

A ver si aparece alguien por ahi que los tenga!

http://soundcloud.com/sangoo

Subir
mod
#845 por Zitro el 23/07/2014
El problema que vas a tener es que, si es similar a la serie MX, las salidas RCA no están unidas a la placa mediante un cable, sino mediante una especie de vástagos metálicos, que tendrías que cortar, y con lo que la placa perdería forma de agarre al panel posterior de la mesa.

De propina, un poco de humor frikiDJ:
Archivos adjuntos:
BBCode:

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#847 por sangoo el 23/07/2014
#845
Tambien se puede cortar alguna pista

http://soundcloud.com/sangoo

Subir
mod
#848 por Zitro el 23/07/2014
Sí, pero lo que yo haría en ese caso es, para no estropear la placa, directamente desoldar esas patas y enderezarlas para llevar ahí la señal pre-fader. Y para sujetar la placa, ya que no tendríamos ese "refuerzo" de las conexiones RCA (lo siento, hablo ahora de memoria, porque tengo reciente la MX-18 que es la que tengo delante), se podrían poner, por dentro del chasis, unas pequeñas escuadritas que se atornillasen al chasis, metiendo el tornillo desde fuera.

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
mod
#849 por Zitro el 24/07/2014
...y, nada, al final me pasé por casa de mis padres a recoger mis viejos CDs del CorelDraw (el 7 o-ri-gi-nal, que venía con una joyita: cientos de cliparts, fotos... ¡¡¡Y FONTS!!!), para conseguir el banco de fuentes con el que he estado trabajando toda la vida, y, ¡voilá!, la del logo de RODEC es la Square Bold BT (o algo así) sin modificar absolutamente nada; ni separación de caracteres, ni estiramiento... ¡nada!

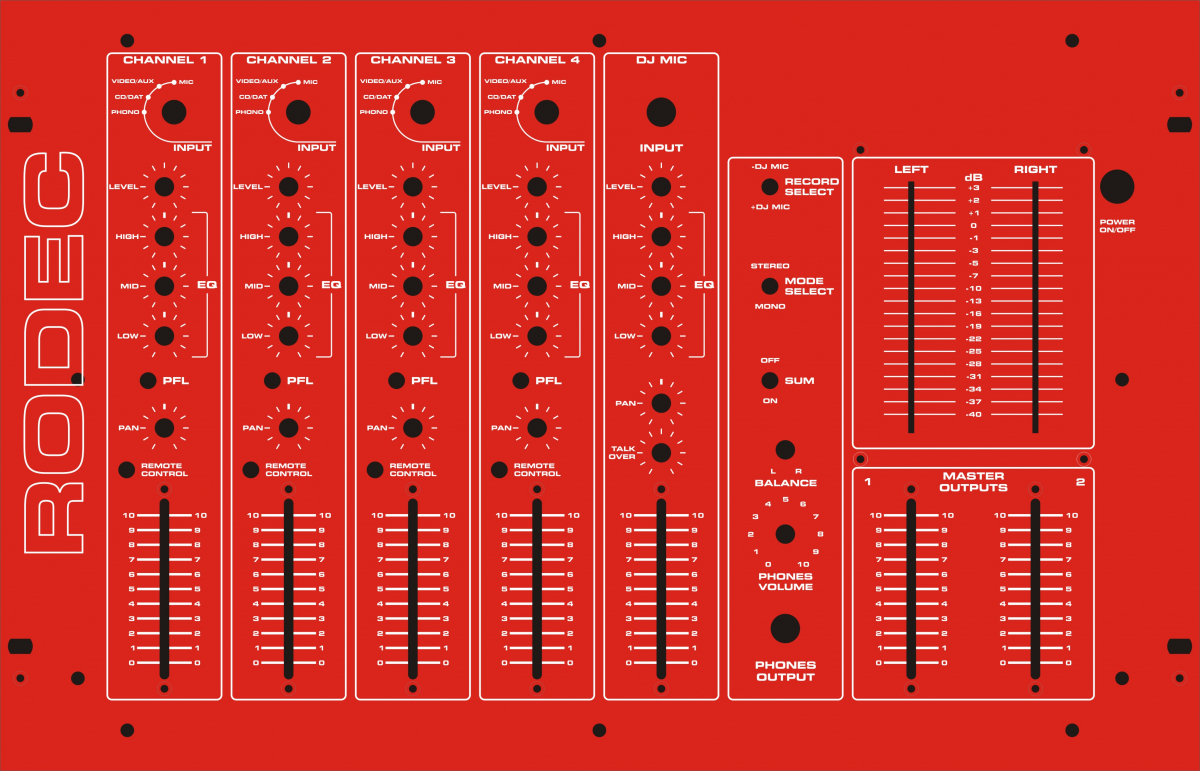

Así que me he puesto manos a la obra con la dichosa Square, y el diseño final (no los colores, sino el "esqueleto") ya va tomando más forma:


Finalmente, creo que quitaré los huecos para los tornillos de las asas, posiblemente también las "orejeras" de rack (la podría hacer más estrecha, que me viene bien), y el logo de Rodec, si al final lo pongo en el hueco que queda sobre los vúmetros, seguramente lo quite del lado izquierdo, aunque si lo pongo en ese hueco que decía, posiblemente sean sólo los bordes de las letras del logo, y no las letras "sólidas" (vamos, como en el logo de la parte izquierda).

Pues nada, eso, mis cositas, mis tonterías...

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
2
mod
#850 por Zitro el 26/07/2014
Por cierto, ¿alguien sabe dónde leches encontrar los taponcillos de colores que llevan los knobs de las MX-18, MX-180 MKI...? Es que lo único que encuentro son knobs "Collet", pero no encuentro sólo las tapitas. Y si no, el kit completo de knobs de la MX-18 (por ejemplo, en la web de Transtel-Sabima), pero, claro, no quiero los knobs completos (los lavé, y han quedado mejor que nuevos), sino sólo las tapitas, que algo de desgaste han sufrido.

Estoy BASTANTE contento con cómo está resuzitrando la MX-18; parece mentira que una mesa con esa edad esté en el estado en el que está. He limpiado placas, conectores, faders (a nivel de pista, claro, y están como recién estrenadas), e incluso he intentado colar el Lubri-Limp por el huequillo central de los potenciómetros... Es que hasta el frontal ("faceplate") lo único que tiene es un poquito de desgaste.

Cada vez me gusta más Ecler.

Ah, y esa sensación no la tengo con la FSM-600; a ver si ahora cuando me llegue la segunda me cambia la sensación, pero tengo la impresión que envejecen peor... :(

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#851 por sangoo el 26/07/2014
¿has mirado en rs-online? Me suena de haber visto tapitas de colores sueltas

http://soundcloud.com/sangoo

Subir
mod
#852 por Zitro el 27/07/2014
Gracias, sangoo. Sí, ahí es donde suelo mirar, pero el problemilla es que venden normalmente todo el knob; lo he encontrado tanto por "Collet" como por "Elma", pero suele ser caro, y únicamente necezitro las tapitas de colores -que, además, no se suelen encontrar con la rayita indicadora).

Por otra parte, ya casi tengo montada del todo la MX-18, y la primera buena noticia es que todo parece encajar, y creo que no he perdido ninguna pieza :P

De verdad, me deja asombrado lo robustas, bien construidas y fáciles de mantener que son las Rodec -aparte de la ya sabida calidad-. De verdad, enamoradito estoy, como de las SCLAT de Ecler; espero que me acaben gustando igual las FS...

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
1
#853 por one el 27/07/2014
En la web de D&R ,en el apartado de tienda algo hay. No se si son la medida
Subir
mod
#854 por Zitro el 27/07/2014
Gracias, One. Voy a echarle un ojal...

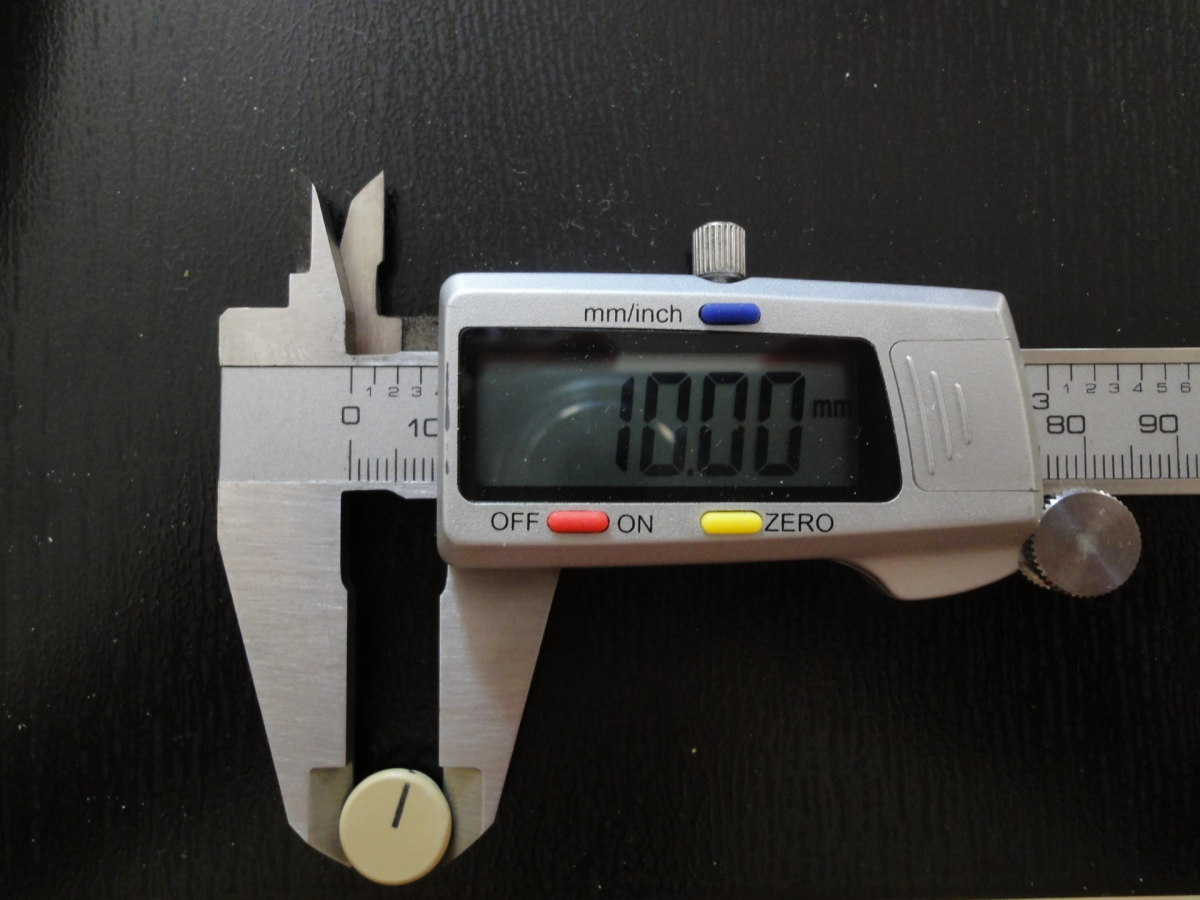

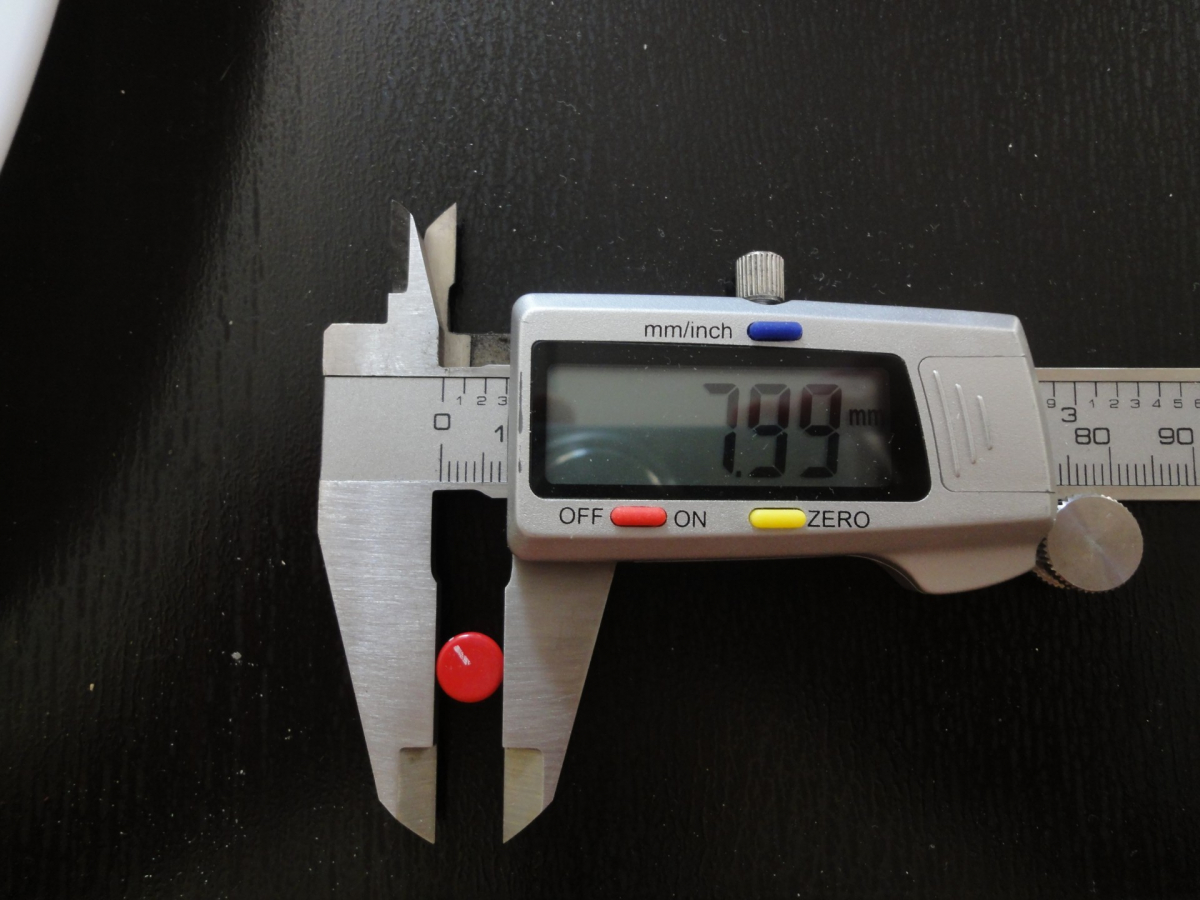

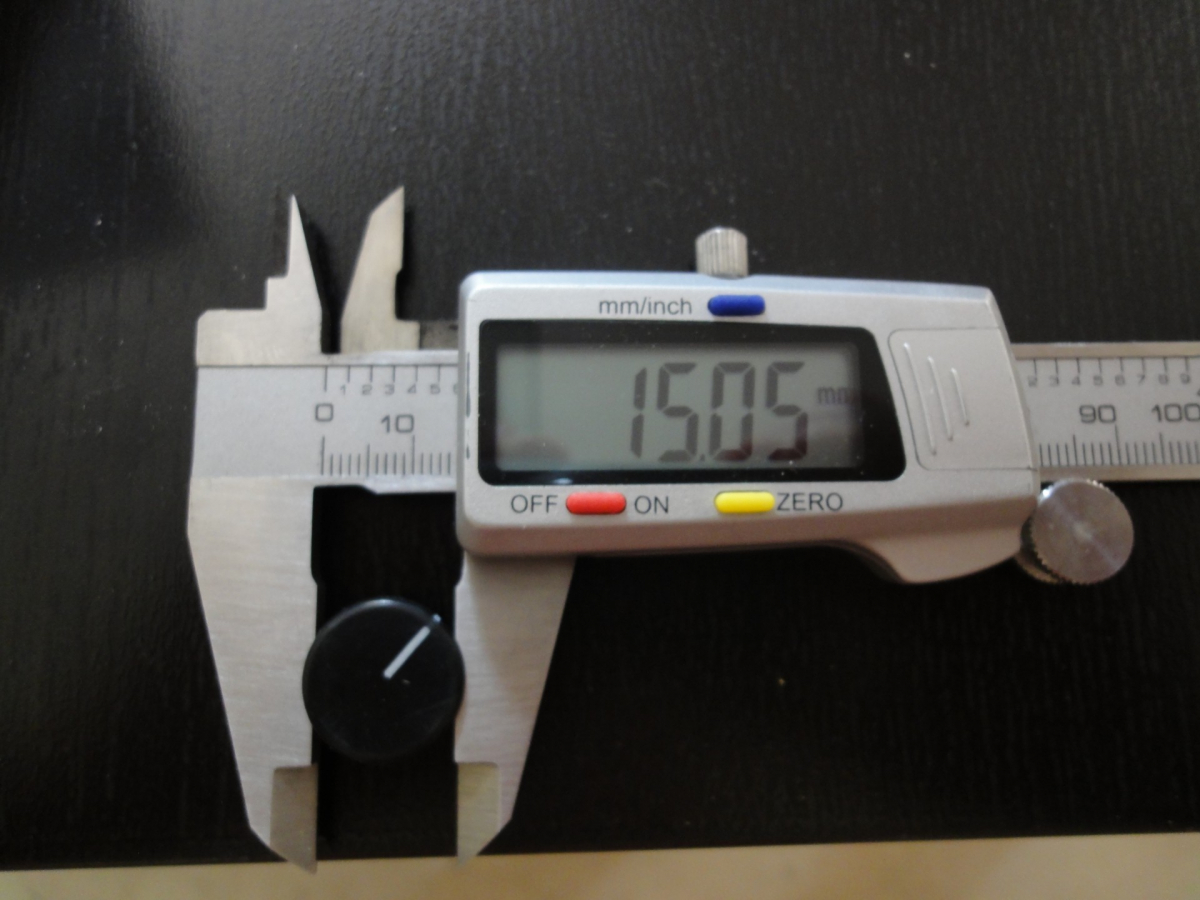

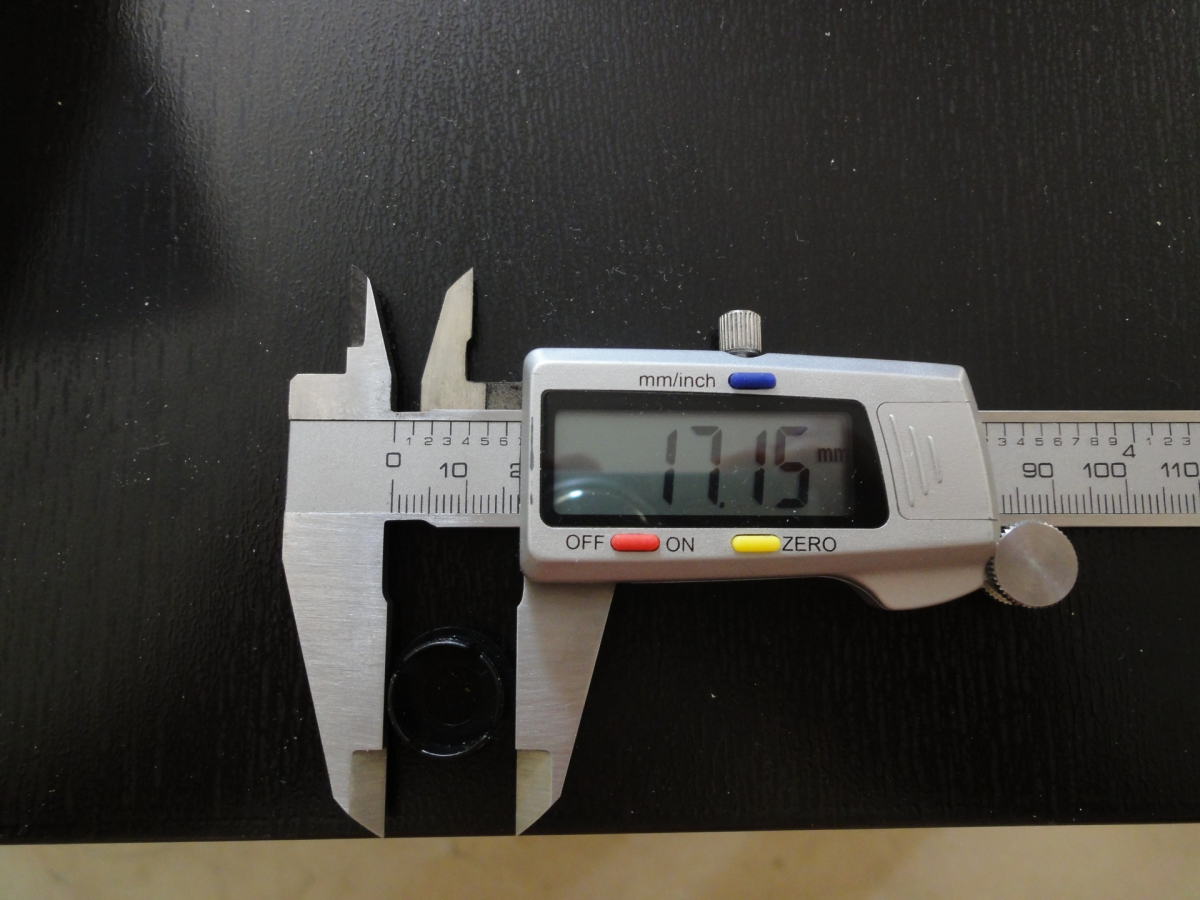

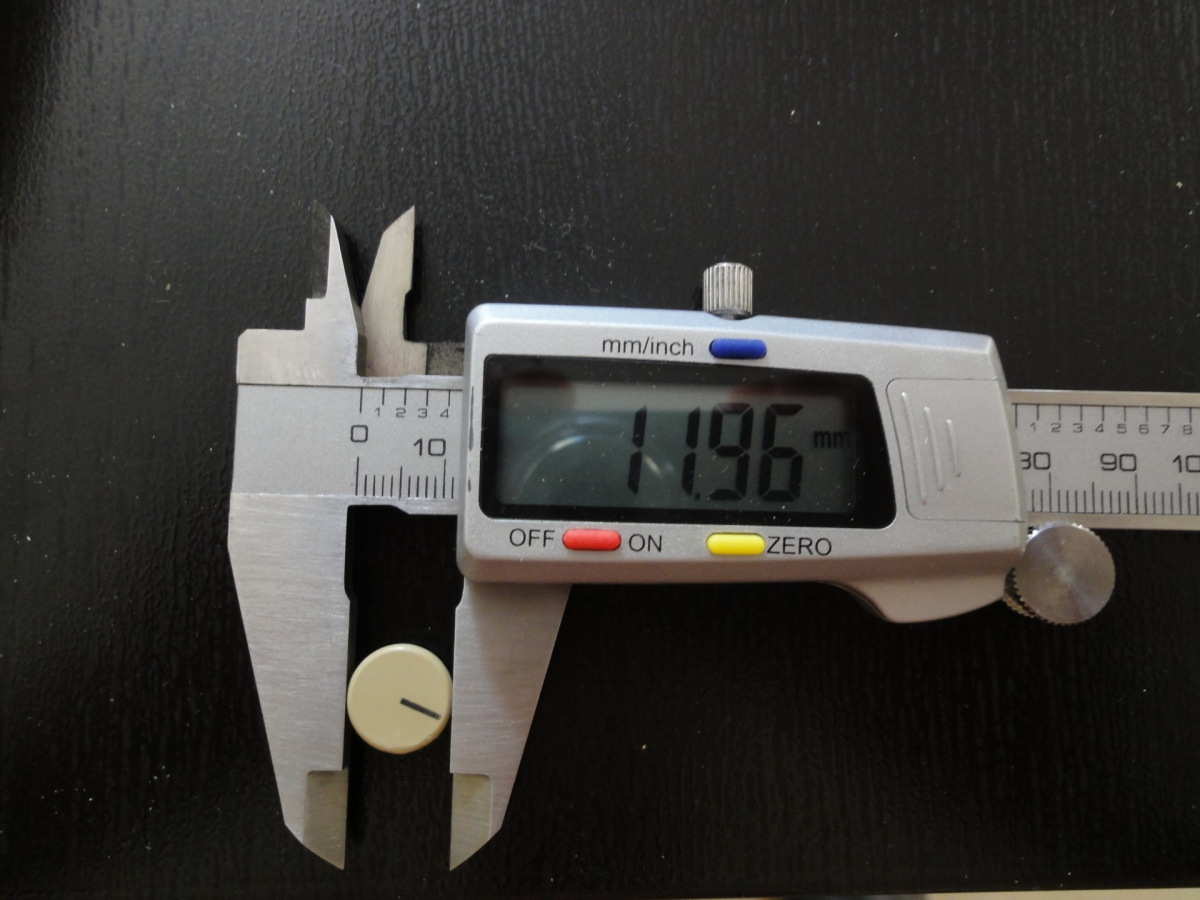

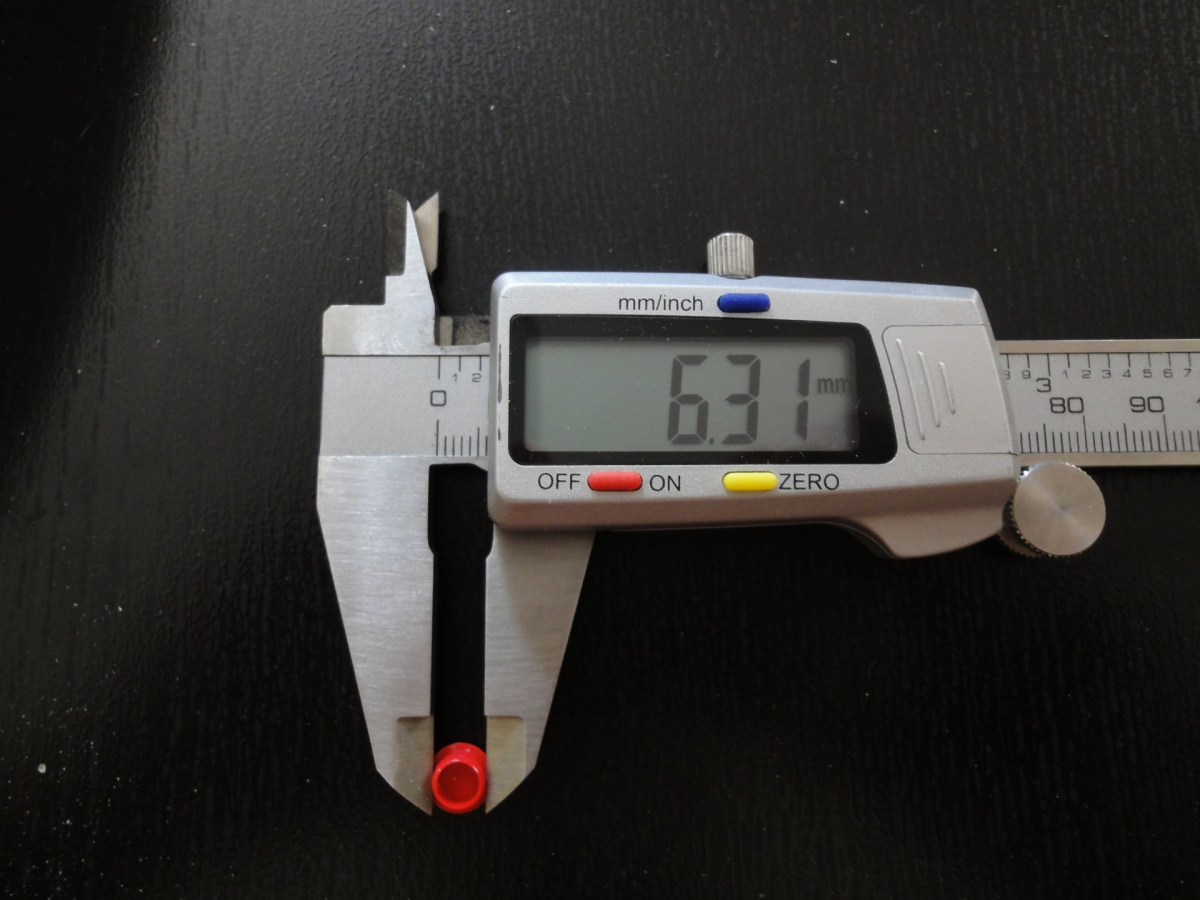

Añado: ¡Yeah! Voy a ver las medidas, pero aquí: http://www.d-r.nl/WEBSHOP/contents/en-uk/d9_01.html parece que puede haber material. Estas son las medidas de una MX-18:




Y se corresponden, según colores, con las tres medidas de knobs que se ven aquí:


¡¡¡Mil gracias, One!!! En cuanto tenga un poco de tiempo, le echo un ojo (a ver qué tal andan de gastos de envío...)

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
mod
#855 por Zitro el 01/08/2014
Bueno, bueno... ¡pues ya casi tengo acabada la MX-18! Lo mejor ha sido que, aunque pensé que tendría que sustituir piezas, al final no ha hecho falta en absoluto; ¡increíble! He limpiado a fondo faders (abriéndolos, por supuesto), potenciómetros, contactos, placa, chasis... y, para mi sorpresa -por mi mala maña, no porque la mesa no sea robusta, que si ya pensaba que lo era, ahora lo puedo reconfirmar: lo es-, FUNCIONA, y a las mil maravillas.

Me queda por ajustar un fader: lo apreté demasiado, y va un poco duro en las zonas en las que están los "clips" o "grapas" para cerrarlo. Y también ver qué hago con los disparos de dispositivos remotos: quizá por ahora le deje los que estaban de serie, pero posiblemente en el futuro los cambie por un pulsador de botón y un conector minijack en lugar del de 5 pines -aunque sólo usa 3- que viene de serie. Lo tercero, claro, las tapitas que os comentaba de los botones de los potenciómetros. Ah, y un conector de malla de la salida MASTER 1, que el RCA la ha perdido; estoy a la espera de recibir algo que espero que me valga -si no, usaré la salida 2 :) -.

Bueno, si no os importa, algunas fotillos del antes y el después:

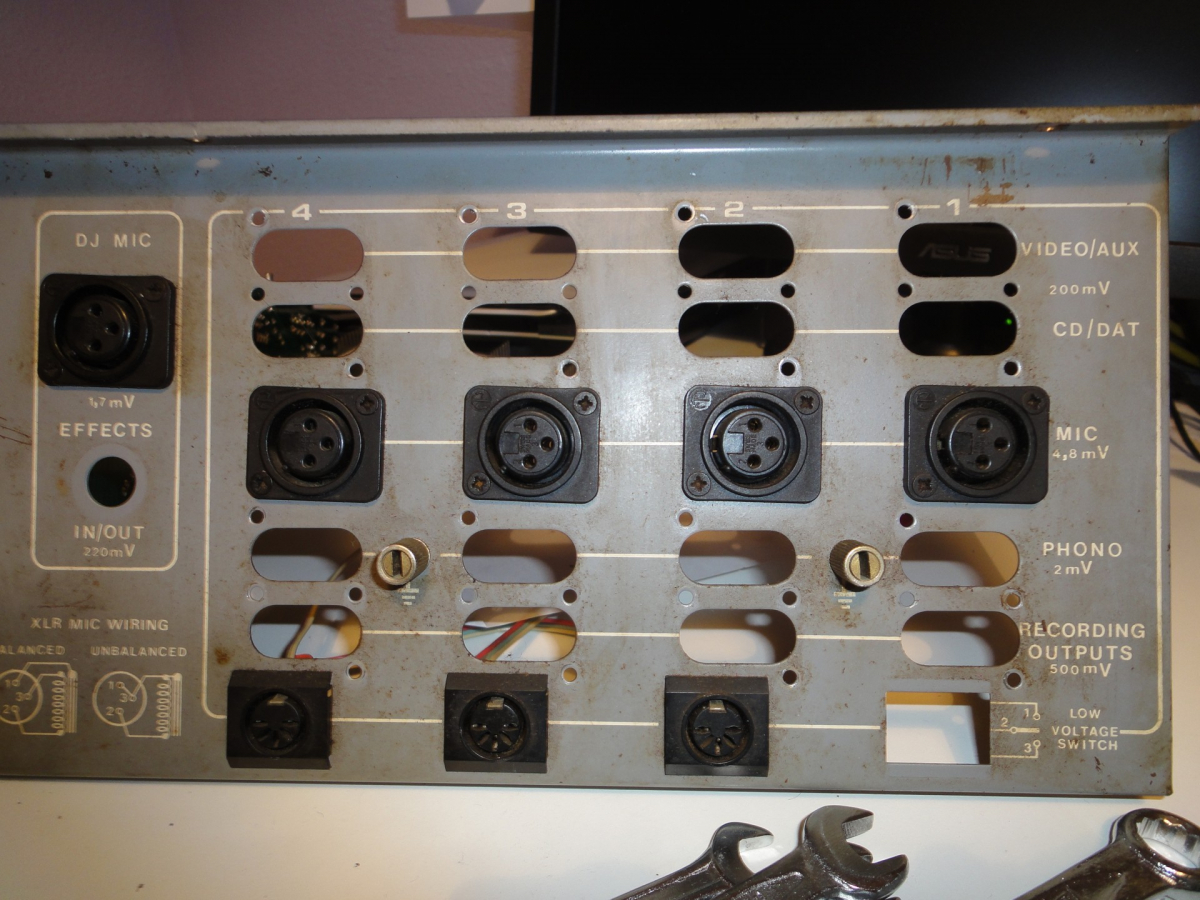

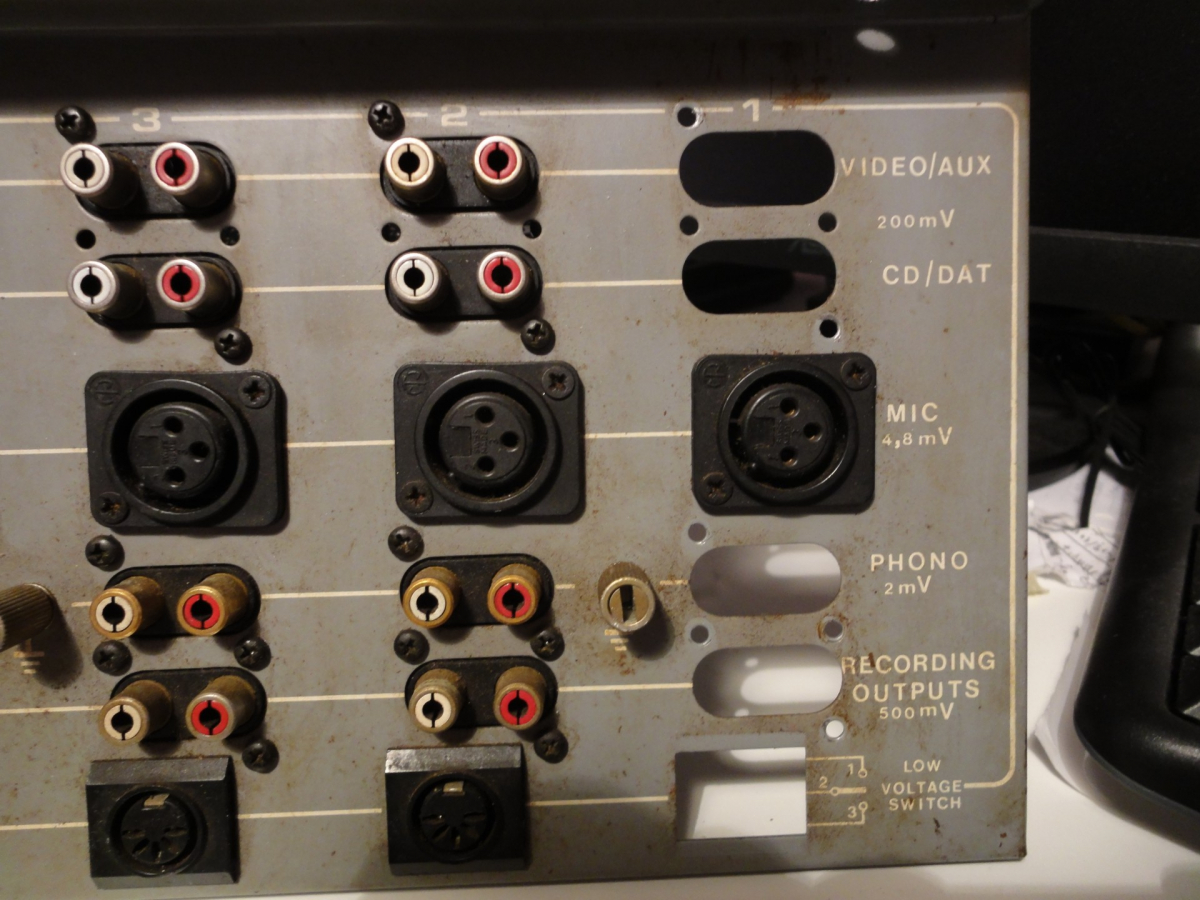

Esta era la roña que tenía:

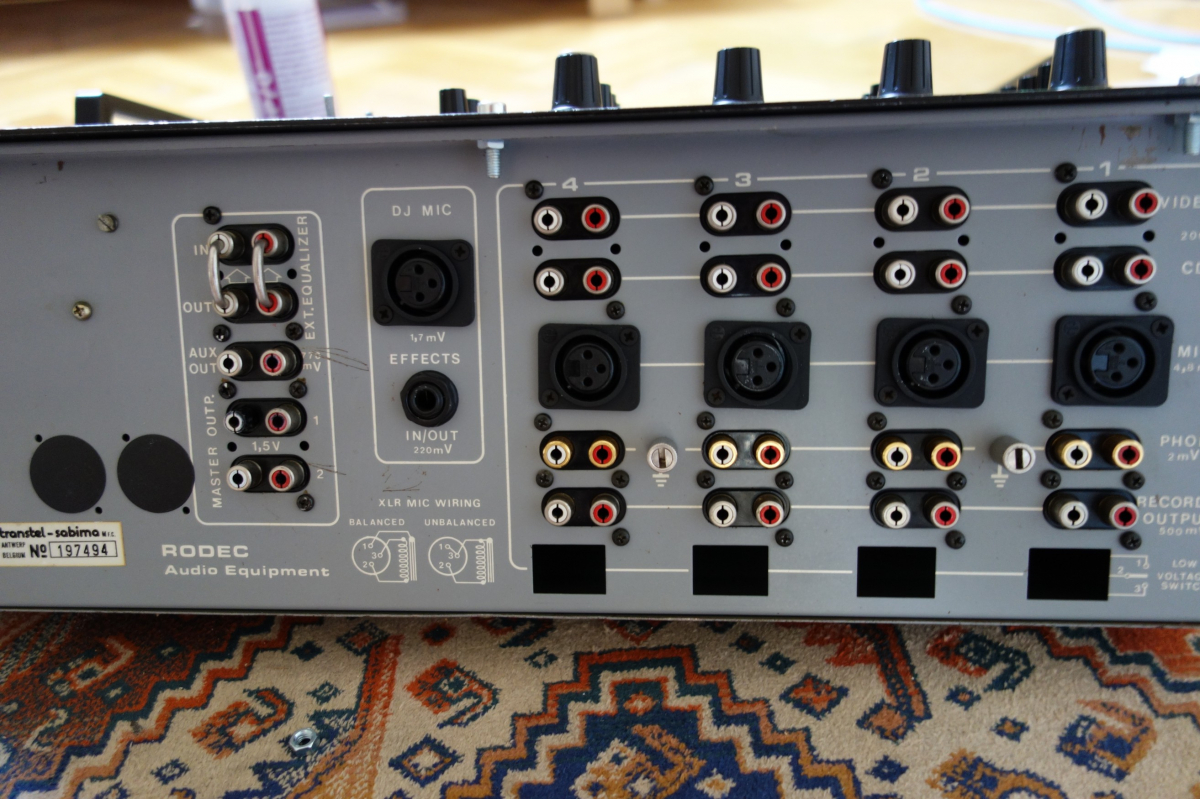

Y así ha quedado después (a pesar de que no quise desmontar la placa de salidas, vúmetros, etc):

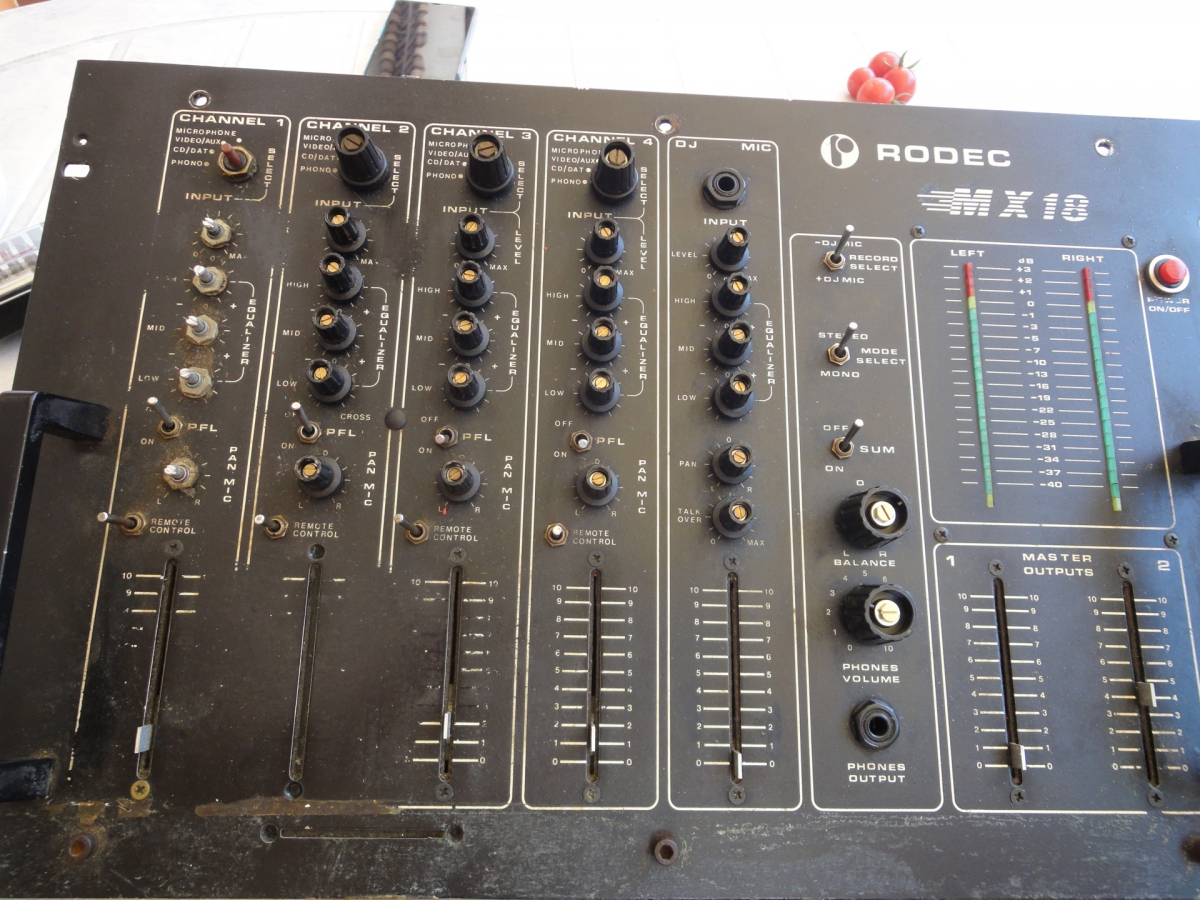

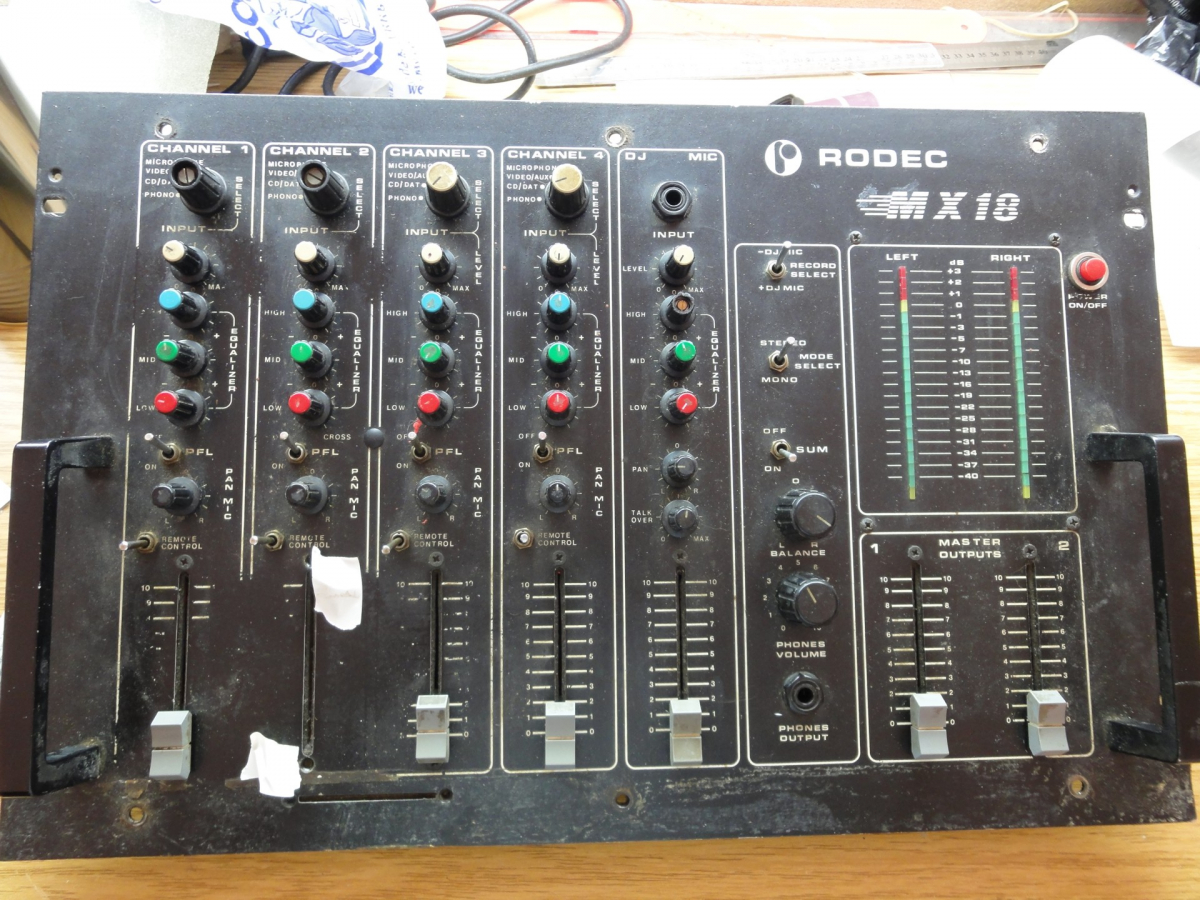

La parte frontal, incluidos knobs, estaba así:

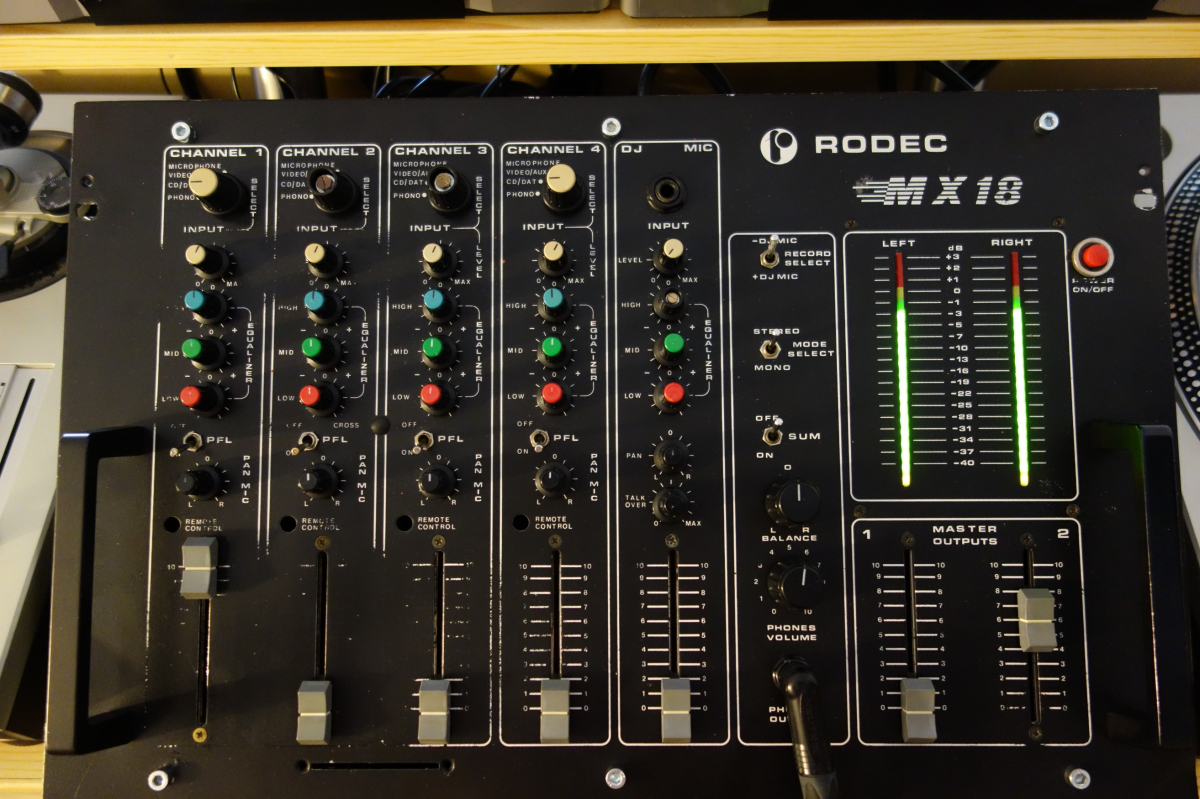

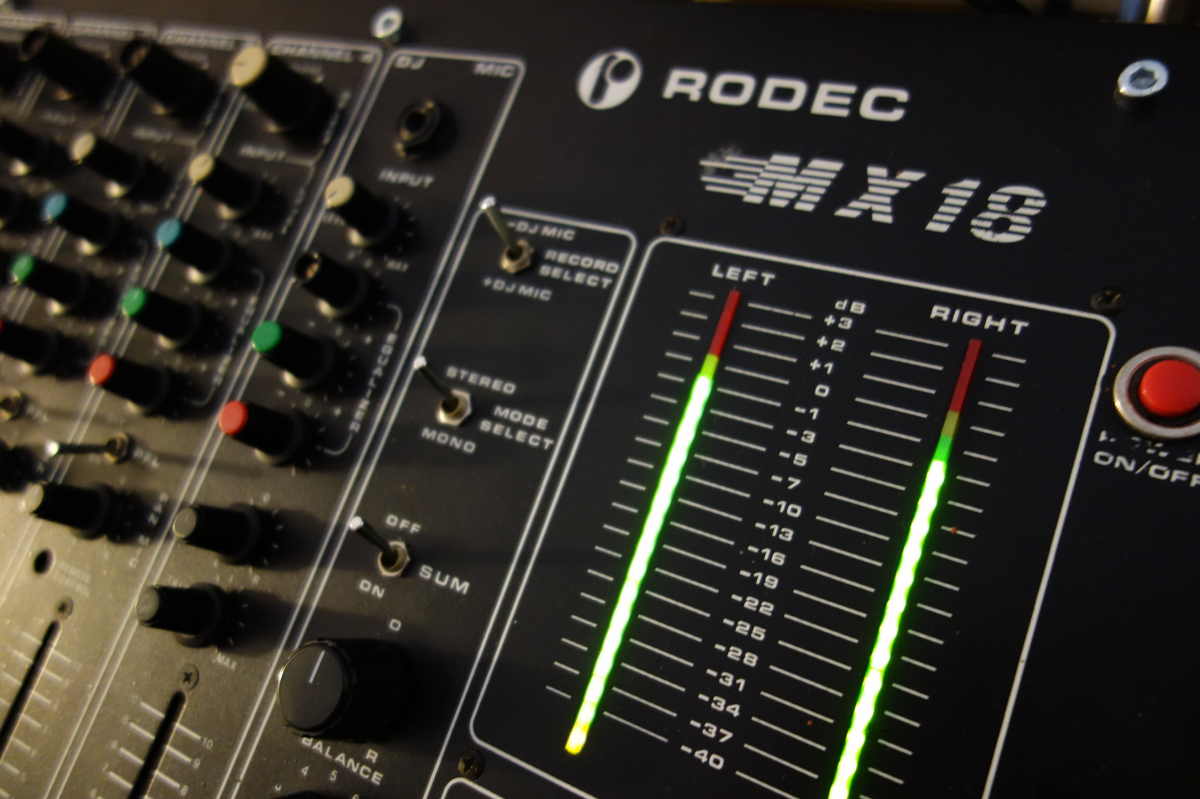

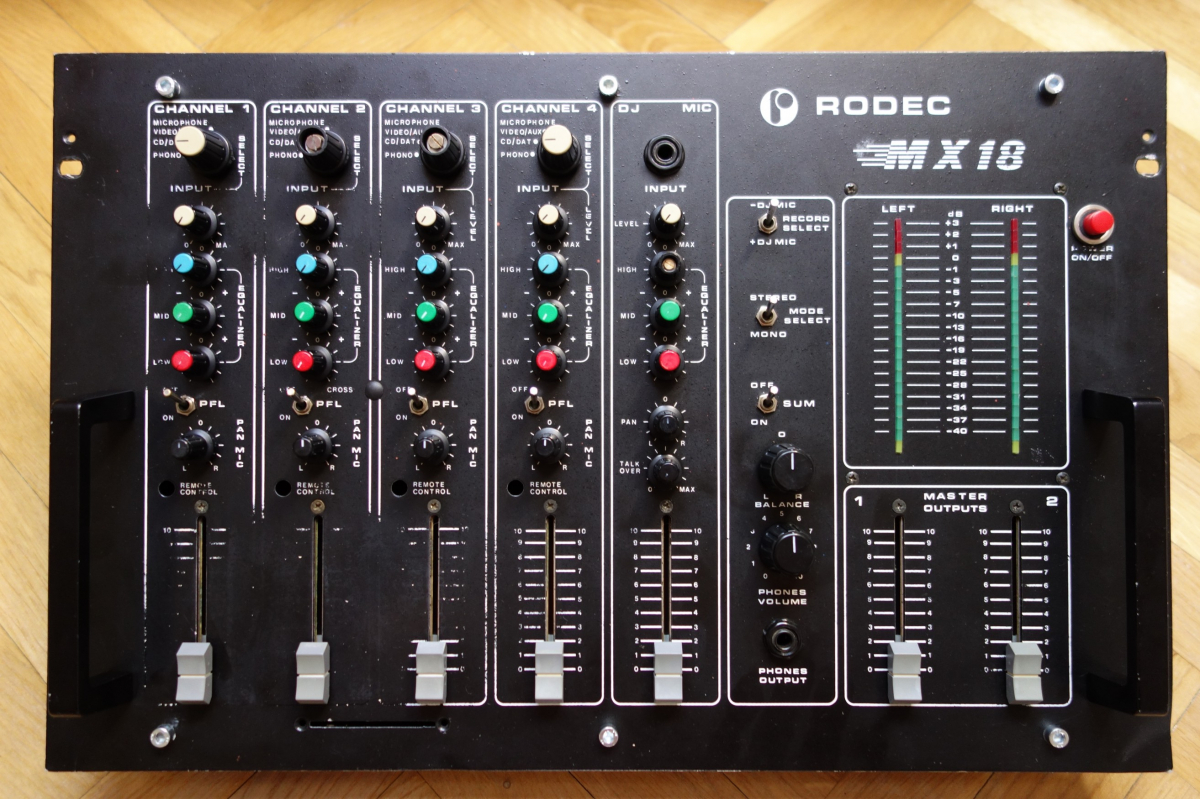

Y, tras limpiarla a conciencia, cambiar algunos tornillos -por ejemplo, los 6 negros que tienen aspecto tan industrial por unos color aluminio-, tiene este aspecto (ojo, insisto: tengo que cambiar prácticamente todas las tapas de los botones, porque a algunas se les ha borrado la rayita):

(perdonad, que no he usado la misma cámara)


Como decía, lo mejor es que... ¡¡¡FUNCIONA!!!



Y luego, las sensaciones que transmite... Como sabéis, mi mesa habitual es la MX-180 Original. Ayer estuve un rato dándole uso a la MX-18, y es extraño, pero me trae a la cabeza ese sonido y esa ecualización "agresivos", sin contemplaciones, pero que a la vez muy agradecidos, porque no necesitas ajustar muchísimo todo el rato. Es muy característico, una mesa muy "espartana". Es como si después de estar conduciendo un deportivo de última generación, de repente cae en tus manos un molinillo tipo R5 culogordo (ojo, que no lo he conducido nunca, por desgracia)... y te das cuenta de que también hay otras formas de conducir, igualmente divertidas.

Eso sí: ojo, que sólo he estado probándola esa media o una hora, y, claro, intentaba analizar que todo funcionase bien, además ver qué sensaciones transmitía, cómo funcionaba la ecualización, luego me di cuenta de que un cable RCA de un reproductor a la mesa debe de estar roto, tuve que desmontar la cápsula porque se piraba el estéreo... vamos, demasiada información como para hacerle un análisis profundo, pero mis primeras sensaciones me recuerdan muuuuuuucho a ese sonido de los 90 (sí, ya sé que la mesa es anterior), a esa forma de ecualizar... Siento mucho no tener lenguaje ni conocimiento suficiente -ni tiempo invertido en probar la mesa al detalle- como para ser más exhaustivo a la hora de explicarlo, pero la verdad es que con esa bendita mesa todo han sido sensaciones positivas; desde que la recibí con una capa curiosa de suciedad, hasta que le puse el último tornillo ayer mismo. Vamos, que de las mejores inversiones que he hecho en equipo; ahora, a completar la colección...

Un abrazitro.

PD: sí, CUALQUIERA puede reparar una Rodec. Incluso el melón de Zitro.

PD2: increíble cómo van los faders y los potenciómetros rotatorios. Estos últimos es que es prácticamente imposible que les entre mierda, porque no hay hueco por dónde...

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
1
