Mixer's - Me he comprado un tanque [Rodec MX 180 Original]

#1126 por Kaiser el 23/09/2015
Hola yuyiyi he visto las fotos pero necesito ver los componentes de la pcb. Creemos que alguno de los que están puestos no son los que necesita y como no conseguimos el archivo bueno de los esquemáticos no sabemos por donde tirar.... Si puedes echarle unas fotos claras a los componentes, placa entera y ya si quitas el tornillo central y le hechas una foto a la parte de las soldaduras triunfas. Llevo toda la tarde buscando y he visto que cuando yo desmonté la otra Rodec que restauré la placa no tenía nada que ver con esta siendo la misma mesa.

:birras:
Subir
#1127 por yuyiyi el 24/09/2015
Yo te hecho las fotos con mayor detalle posible esta tarde cuando llegue a casa; bueno cuando acabe de comer jajaja

Me da un poco de cosa desmontar la pcb ya que no soy muy manitas y no quisiera romper nada, pero si me dice que tornillo hay que sacar y si no tiene mucho riesgo pues intento hacerlo.

Supongo que la rodec que restauraste anteriormente seria una de las primeras mk3 y es posible que sea diferente con las ultimas mk3 que hicieron. Como en las ultimas cambiaron los faders supongo que es posible que cambiaran mas componentes...

Lo dicho, te ayudo en lo que pueda... y si me dices lo del tonillito central y no acarrea mucho riesgo te lo apaño.

Saludos

2 Technics SL-1200MK5, Capsula + Aguja Concorde Scratch y trucaje externo
1 Technics SL-1200MK2, Capsula + Aguja Concorde Scratch y trucaje externo
1 Rodec MX180 MKIII
1 Technics SU-X520D
1 Technics SH-E85
2 Technics SB-CS95
1 Technics RP-F290

Subir
#1128 por yuyiyi el 24/09/2015

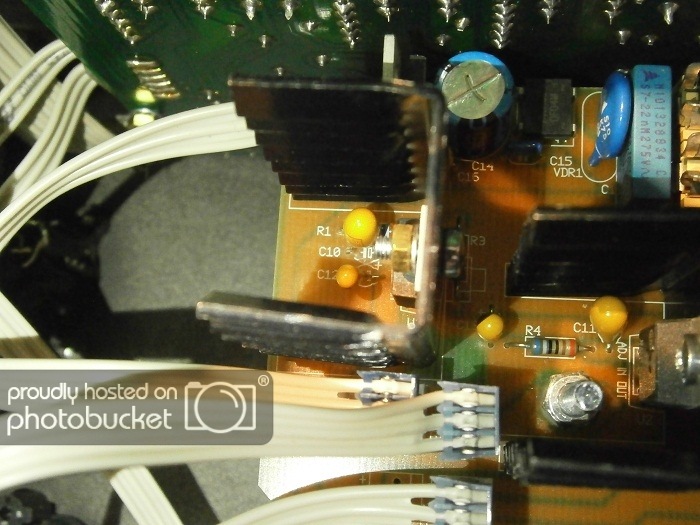

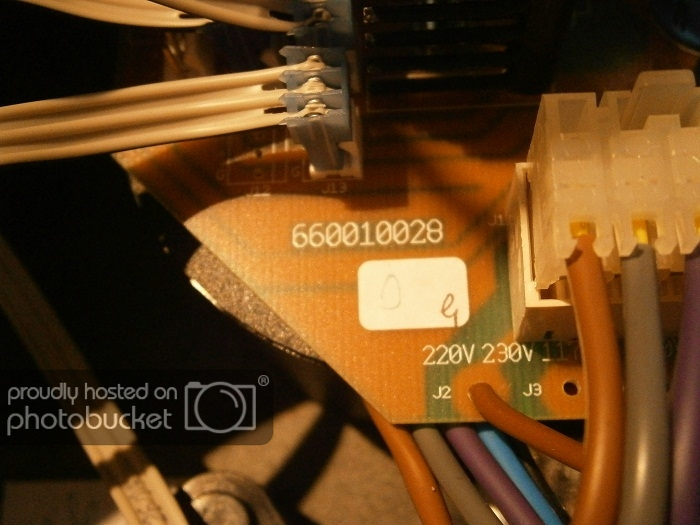

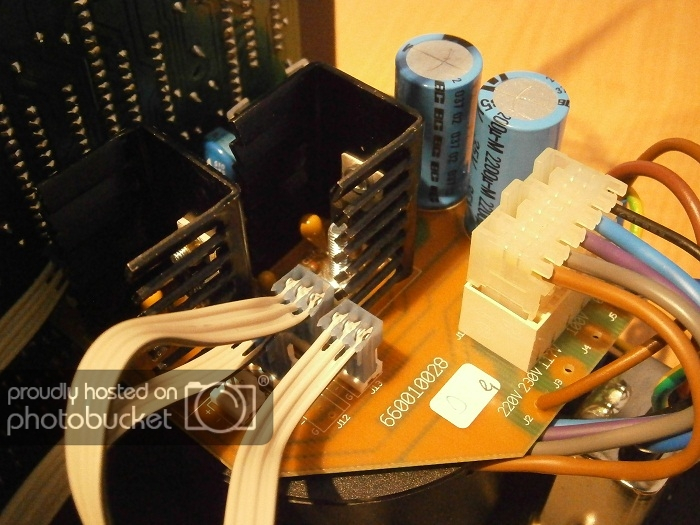

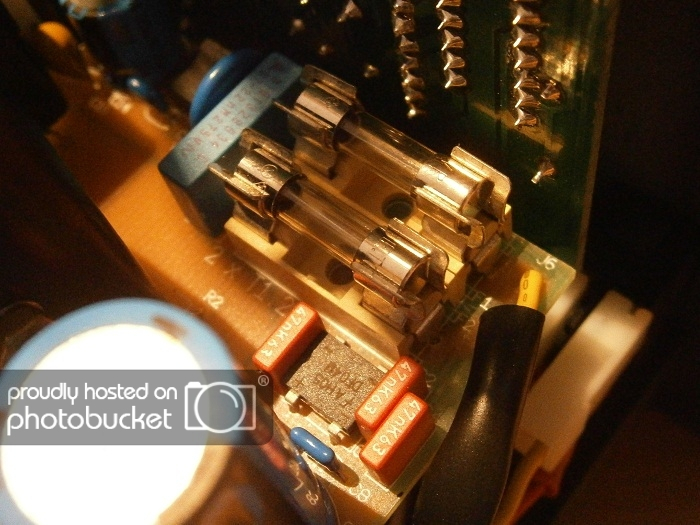

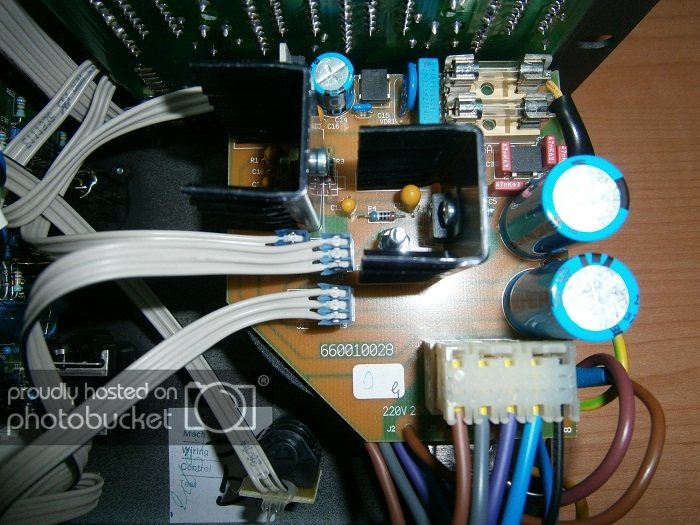

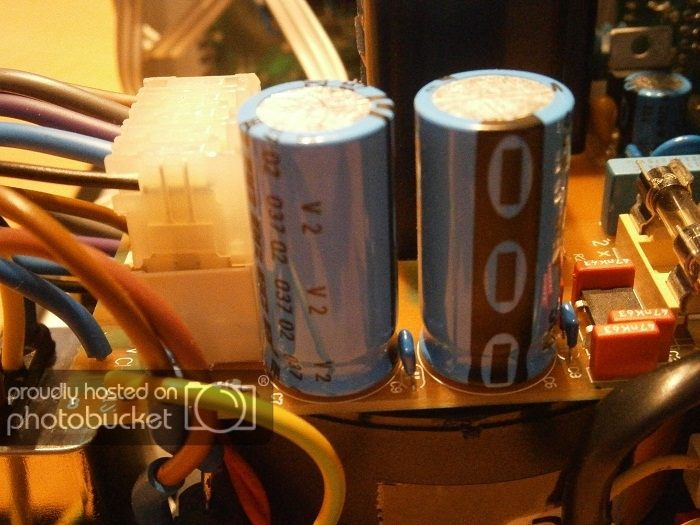

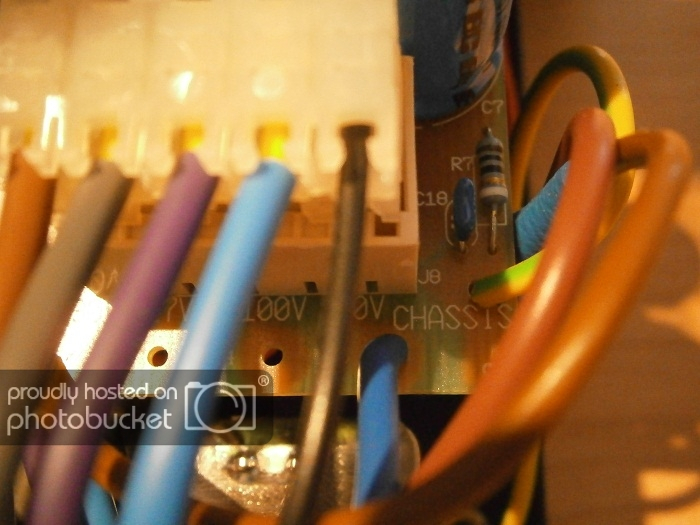

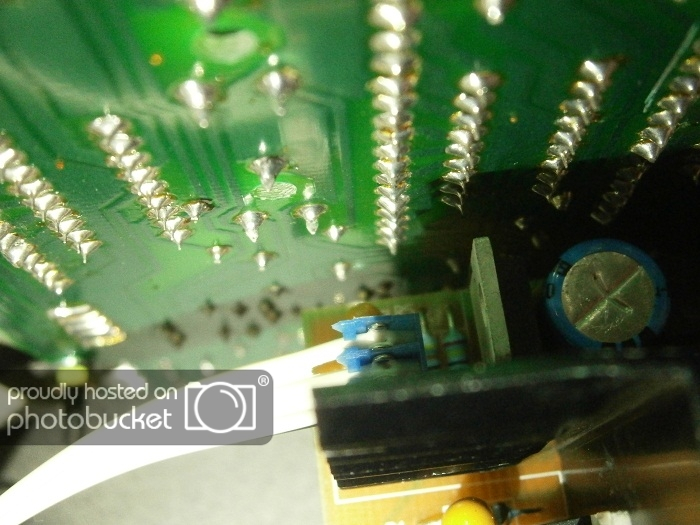

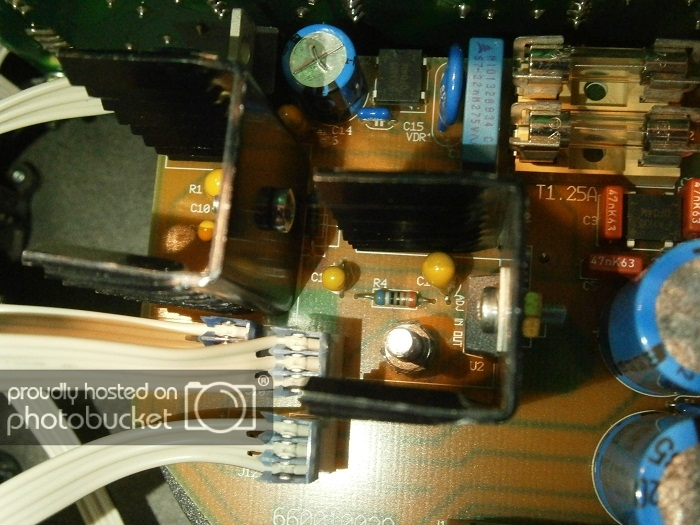

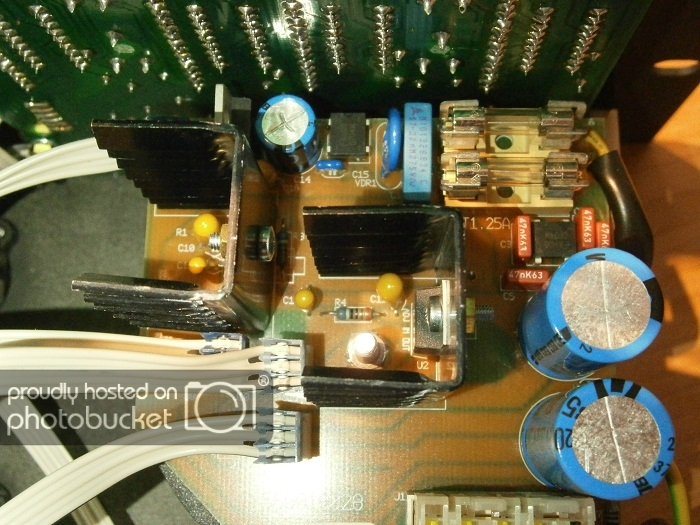

Kaiser, aqui te dejo las fotos (bueno para Kaiser y por si alguien más necesita hecharle un vistazo jajajaj):


Como las he hecho mas pequeñas para colgarlas, aquí te dejo un enlace para que descargues un rar con las fotos a máxima resolución por si necesitas ver algun detalle mejor: https://mega.nz/#!dM5mFbJA!yTXLCga2KWtkodYIFTo_qcEM8Vg3a88v-EE5pnVZEF0

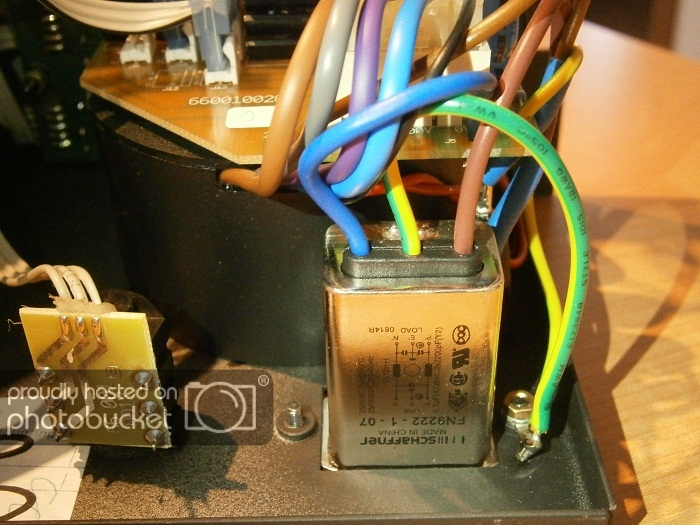

El tornillito que me comentabas entiendo que es el metrico con una hembra que esta en el centro, que por detras debe ser lo que está al lado del enchufe de corriente junto a una tapa negra que hay, no?
Como meteis una llave fija ahí enmedio de la placa sin joder nada??

Cualquier cosa en que os pueda ayudar ya sabeis.

2 Technics SL-1200MK5, Capsula + Aguja Concorde Scratch y trucaje externo
1 Technics SL-1200MK2, Capsula + Aguja Concorde Scratch y trucaje externo
1 Rodec MX180 MKIII
1 Technics SU-X520D
1 Technics SH-E85
2 Technics SB-CS95
1 Technics RP-F290

Subir
#1129 por Kaiser el 24/09/2015

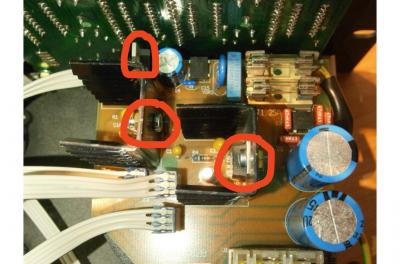

A esto me refería a lo que te he escrito en el privado.
Archivos adjuntos:
BBCode:
Subir
#1130 por yuyiyi el 24/09/2015

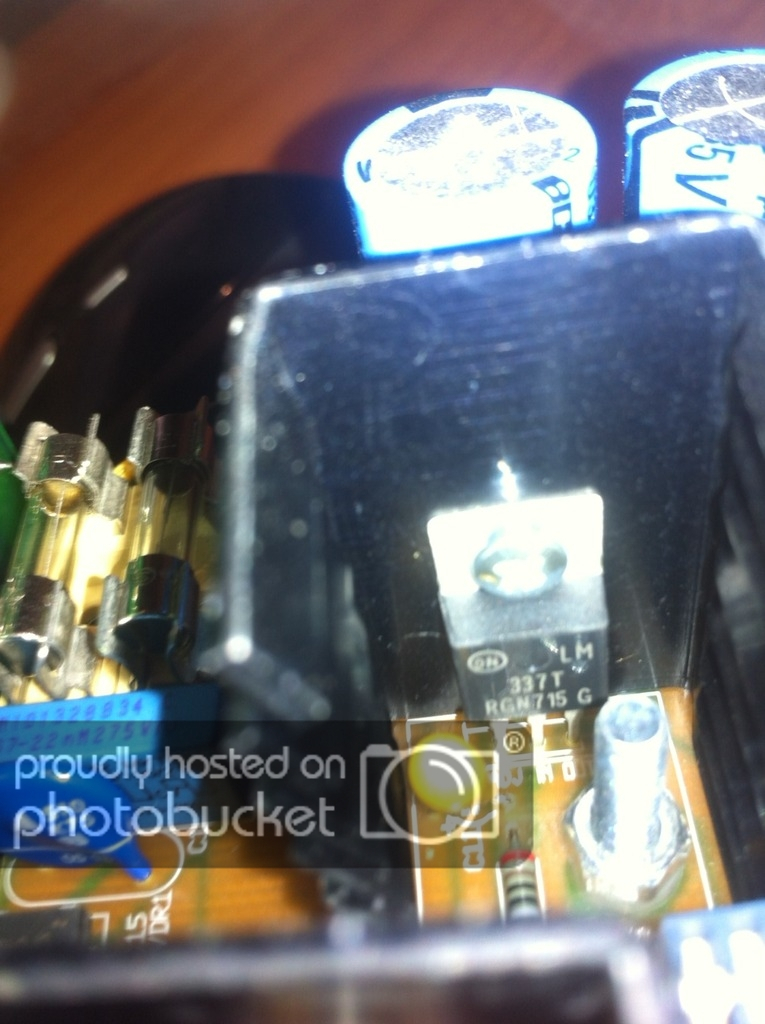

El del Centro (el que esta a tocar de la rosca): LM 337T RGN715 G

El de al lado del centro: LM 317T RPK614G


El que esta a tocar a la placa de los Vumeters: sin sacar eso azul de al lado no hay manera de verlo, lo unico que puedo ver desde el lateral es algo del principio de las letral de la parte inferior, que es RPK y el primer numero que es un 3.

Espero que te sirva

2 Technics SL-1200MK5, Capsula + Aguja Concorde Scratch y trucaje externo
1 Technics SL-1200MK2, Capsula + Aguja Concorde Scratch y trucaje externo
1 Rodec MX180 MKIII
1 Technics SU-X520D
1 Technics SH-E85
2 Technics SB-CS95
1 Technics RP-F290

Subir
#1131 por Kaiser el 24/09/2015
Muchas gracias yuyiyi voy a seguir buscando a ver si consigo ver cual es el otro transistor y la parte de las soldaduras


:birras:
Subir
#1132 por Kaiser el 24/09/2015

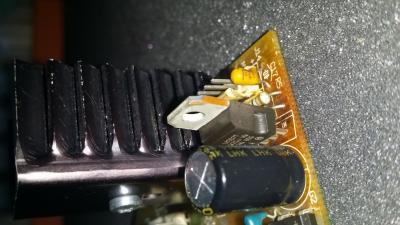

Este es el que estaba pero a saber si es o no es....
Archivos adjuntos:
BBCode:
Subir
#1133 por yuyiyi el 24/09/2015

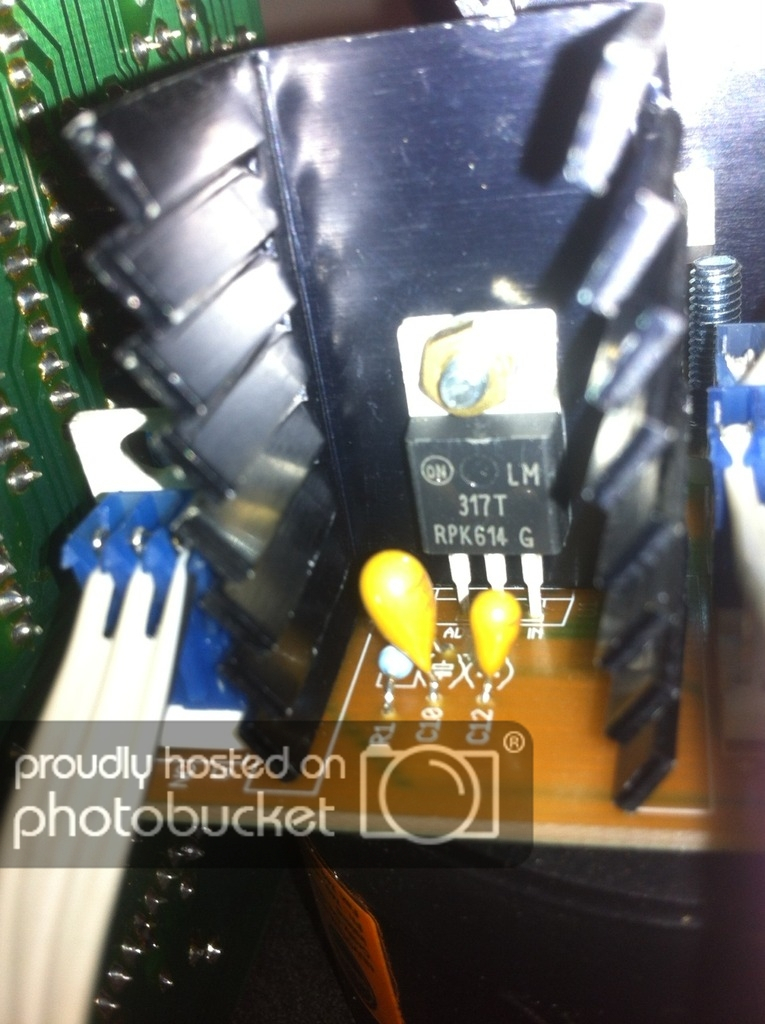

La referencia del transistor que faltaba, el que esta al lado de la placa de los vumeters es: LM 317T RPK614G (igual que el que esta mas cerca).
Me ha sido imposible hecharle una foto en la que se vea, pero lo he ido moviendo y apuntandolo en un papel y la ref. es esa.

Saludos

2 Technics SL-1200MK5, Capsula + Aguja Concorde Scratch y trucaje externo
1 Technics SL-1200MK2, Capsula + Aguja Concorde Scratch y trucaje externo
1 Rodec MX180 MKIII
1 Technics SU-X520D
1 Technics SH-E85
2 Technics SB-CS95
1 Technics RP-F290

Subir
#1134 por Kaiser el 24/09/2015
Perfecto yuyiyi muchas gracias.
Subir
#1135 por sordo3 el 02/10/2015
Ayuda!! Hola compañeros, me asalta una duda.

Yo también tengo la 180 original y estoy pensando en comprar el modulo de efectos de Pioneer, el rmx 1000.

Mi duda es como ha de ir conectado a esta mesa. Tiene debajo de los master rca, hay una entrada/salida de efectos en jack.
Mi duda es, si conectó un master a la entrada del módulo Pioneer y la salida de este al in/out effects de la Rodec que se supone que puentea la señal, realmente funciona? Porque si la entrada de efectos de la Rodec puentea para que salga por el master después, realmente el Pioneer estaría recibiéndose así mismo la señal...

Si podéis ayudarme con esto, tengo bastante duda en eso y quiero aclararme antes de comprarlo

Gracias de antemano
Subir
#1136 por seco el 02/10/2015
Subir
#1137 por sordo3 el 02/10/2015
Ya pero esa forma al final se monta la señal del tema original con la señal del tema pasada por efectos.

Alguna función tiene la entrada/salida de efectos
Subir
#1138 por Kaiser el 02/10/2015
Hola foreros, de los que habéis desmontado la mx180mkiii podríais mirar a ver si alguien tiene una foto de la parte trasera de la pcb de la alimentación? Nos está resultando imposible arreglar la Rodec sin esa foto, tenemos algo en corto y ya hemos quemado muchos fusibles sin dar con el problema.
Subir
#1139 por seco el 02/10/2015
No, solo se envia lo que pongas en el pfl. Igual que un envio, salvo que no puedes controlar cuanta señal envias por canal.
Subir
#1140 por sordo3 el 02/10/2015
Ya pero necesito saber de alguien que haya usado módulos conectados a la entrada/salida de efectos, las de mas opciones las conozco pero no son las que quisiera y a parte como te decía, esa conexión esta por algo pero quiero asegurarme de que sirve para lo que pienso.

Gracias no obstante por la ayuda, a ver si me puede aclarer alguien eso
Subir
