Mixer's - Me he comprado un tanque [Rodec MX 180 Original]

#976 por BrainKaos el 13/02/2015
#939 ¡Muy buena esa información, Zitro! +1 :plasplas: :plasplas: :plasplas: :plasplas:

Zitro escribió:
*"switching power supply"; no sé si se refiere a conmutable entre varios sistemas (americano/europeo) o a alguna rectificación de señal.
Ya sabes que se refiere a que la fuente de alimentación es de tipo conmutada. Decir que personalmente no me mola nada tener esa fuente en mi MX-180 Original, y prefiero mil veces la pesada fuente lineal con toroidal blindado que llevan la MX-180 MKIII, CX y BX, jajja... :mrgreen:

Zitro escribió:
Sacar en esta conversación a Pioneer sería un poco herejía, of course.
:juas: :juas: :juas: :juas:

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
#977 por BrainKaos el 13/02/2015
#975 eyy, hola! no soy Zitro, pero te contesto en lo que pueda... :paletas:

TheOscarmm escribió:
que cables necesito para soldarlos como tu los tienes y como los unes con el conector de la otra punta del cable a las plaquitas de la mesa??
uhmm... :-k ... yo es que directamente corté los BOURNS y soldé los ALPS en su lugar, nada más. Fue fácil por eso mismo... si no, tienes que buscar los conectores, que creo que son de tipo Molex, y es como buscar una aguja en un pajar:

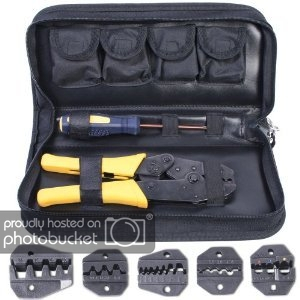

Luego te haría falta comprar una Crimpadora de ese mismo tipo:


Y por último los cables, que creo recordar que cuando los corté no eran de cobre sino grises, de acero diría yo... como los Sennheiser HD-25 y tal.

Habría que preguntar por los conectores Molex al contacto que tenemos en RODEC --> Marc Coupillie: mc@rodec.be

TheOscarmm escribió:
¿venden esos conectores sueltos y es posible unirlos a los cables?
Supongo que no habrá problema en pedirlos al servicio técnico, como cualquier otro recambio más.

TheOscarmm escribió:
quitar la plaquita trasera a los bourns y ponérsela a los alps.
Creo que te puedes ahorrar esa operación.

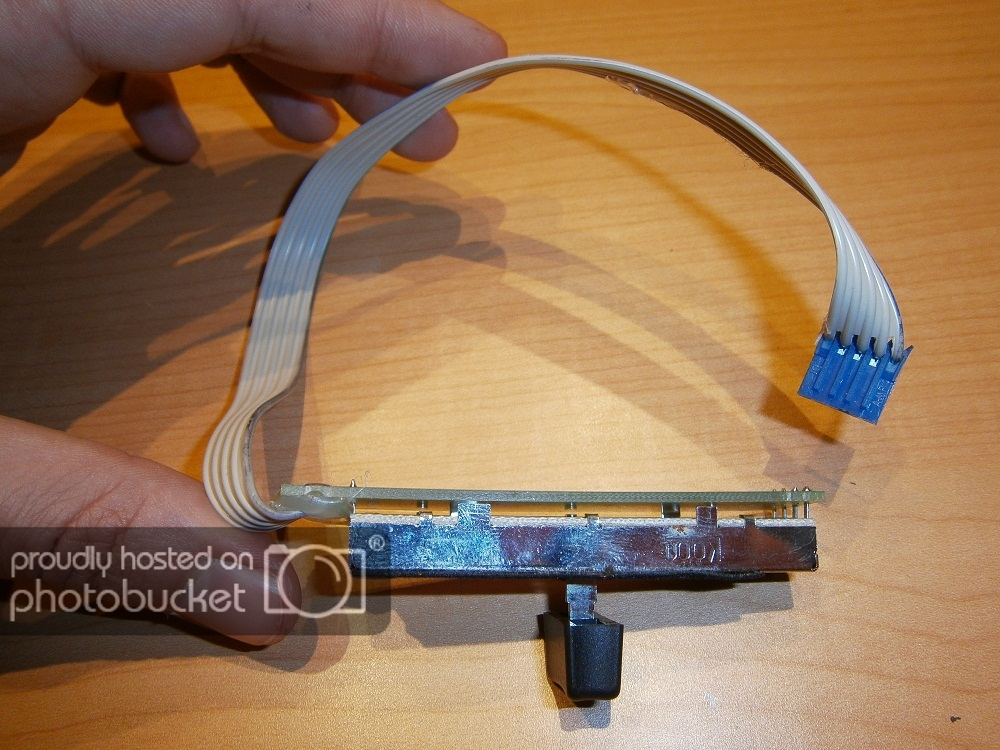

Dejo una foto que me enviaron por privado de una MX-180 MKIII a que le quitaron los faders TOKYO KO-ON, y le pusieron los ALPS tanque soldando latiguillos de cable extra (de color rojo) en los originales (de color blanco):


Ni idea de por qué lo tuvo que hacer así, porque el Kaiser montó los ALPS en las mismas placas y cables que ya traían los viejos faders y por tanto no tuvo movidas raras:


Pero al forero de la foto vete a saber qué demonios hizo o qué le pudo pasar para acabar soldando latiguillos extra (aunque tengo mis teorías, claro)... :-k

En fin, te recomiendo comprar unos ya hechos por RODEC, no creo que valgan demasiado.

Saludos!!

:birras:

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
#979 por Lukasklubb Discos Activos el 23/02/2015
Hola a todoss...

He estado un poco desconectado, (mas bien obcecado) en encontrar los K-Fader de 60mm pero nada, no hay manera... la de horas que he pasado en Aliexpres, Alibaba y mas del estilo, contactando con tiendas de componentes en china y japon y nada de nada. No hay manera de hacerse con ellos.
Al final como la Ecler Sclat Gold que tengo lleva los K-Fader, contacté con ecler y les pille 4 de repuesto, para ponerlos en la Rodec, aqui os dejo unas fotillos por si alguno se anima a ponerlos. La referencia de Ecler para estos potenciometros es FCPD21002500 y ronda los 26-27€ cada uno :shock: solo he montado los 4 canales principales que es a los que mas caña les meto.

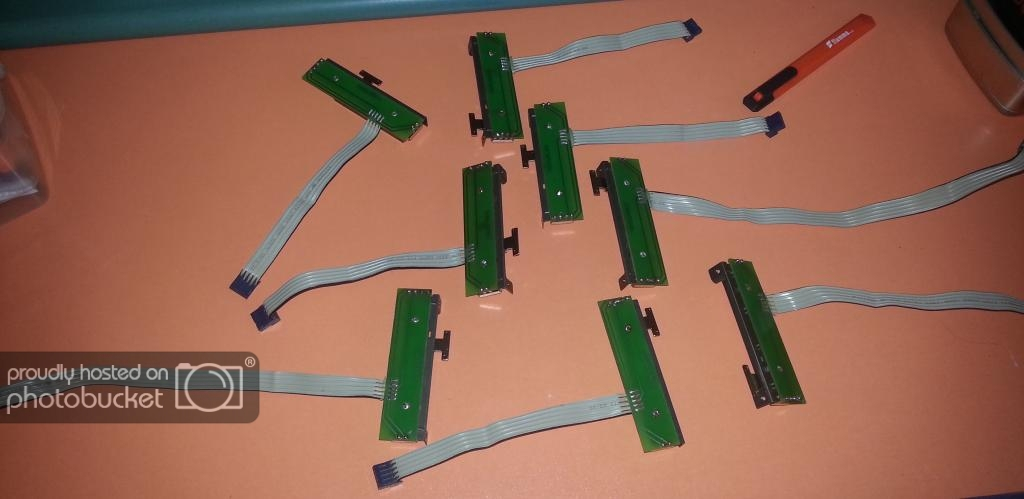

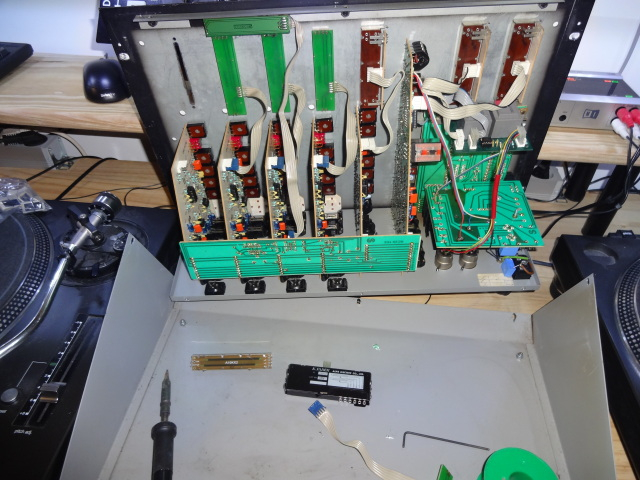

Comenzando la tarea

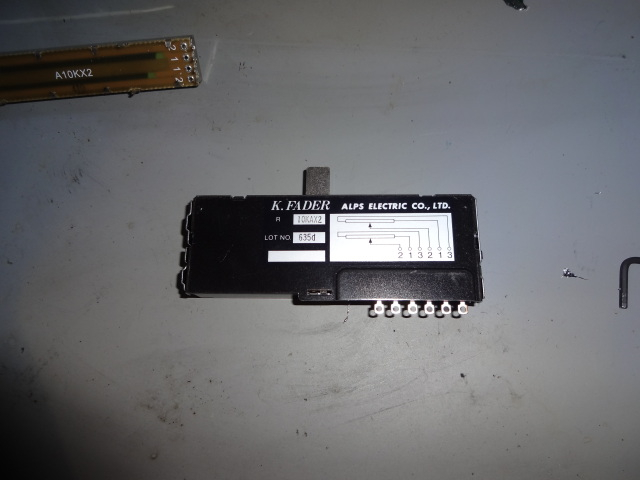

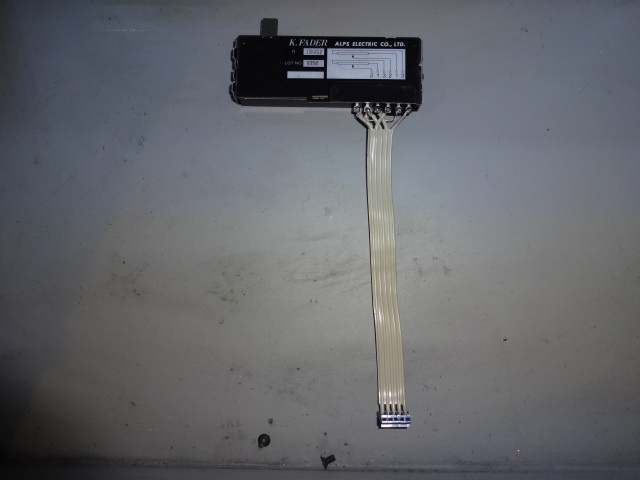

Detalle del Fader

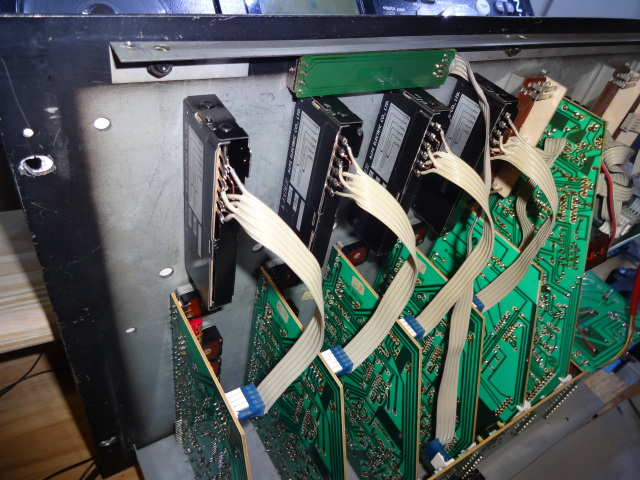

Ya solo quedan 3 mas

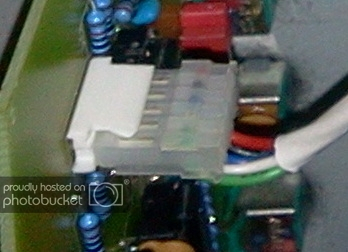

Detalle de la posicion del conector, queda con los pines hacia arriba

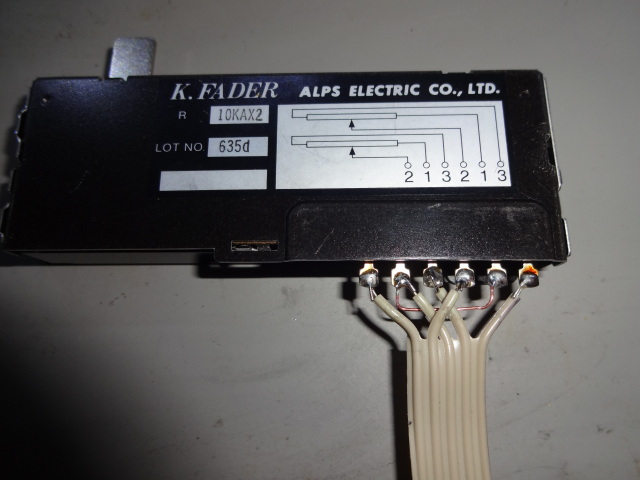

Detalle soldadura, los pines 1 y 1' son masa y deben ir unidos


Perfecto!! (45' después)


VIVE!!! :yuju:

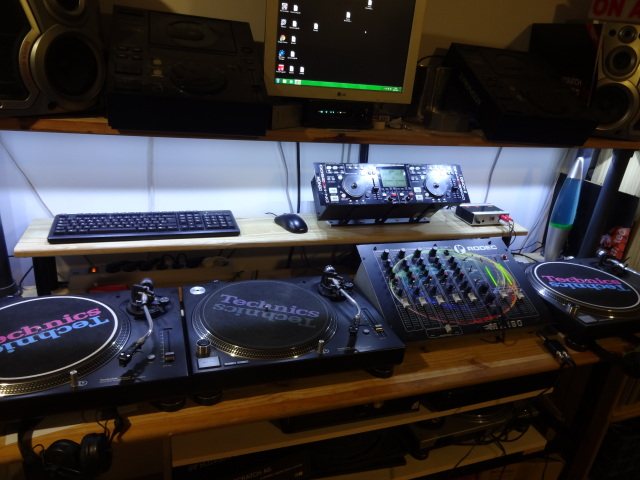

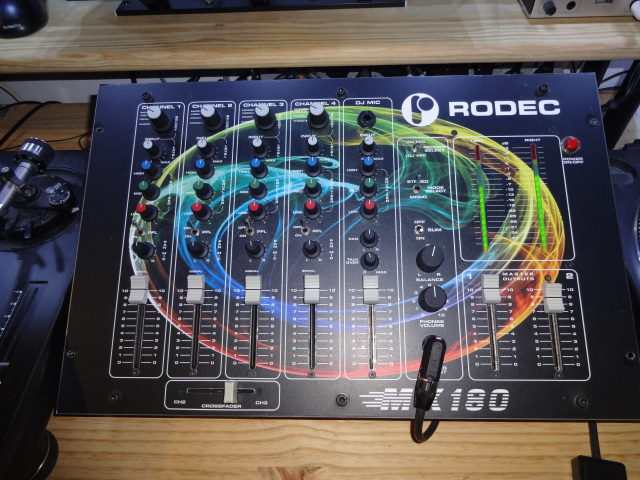

Vista general del equipo


Y ahora... A dar guerra al vecindario!!
Subir
3
#980 por BrainKaos el 23/02/2015
#979 yesssss, te pasas!!! pedazo TANQUE hipervitaminado!!!!! y de cabina!!!!! :yeah: :yeah: :yeah: :yeah:

Muchísimas gracias por el "How-To RODEC K-Fader"!! me encantan esas soldaduras!! un gran aporte al hilo!!! :ook:

PD: sin piedad con el vecindario!! :satan:

+1

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
#981 por TheOscarmm el 23/02/2015
#976

anda la leche, no me había metido en el hilo en toda la semana porque pensaba que no me había contestado nadie :oops: , pues me voy a poner a buscar todos los cables y los conectores y cuando lo tenga todo a punto lo pondré por aquí para que se vea el resultado. :plasplas:

Muchas gracias brainkaoss

No hay nada peor que ser malo sin tener maldad.

Subir
#982 por yuyiyi el 24/03/2015
Buenos dias a todos,

soy nuevo en el foro, llegué el domingo y me presente (con poco exito... pero lo hize jajaja).

Desde que encontre este post llevo enganchado a él como si fuera una novela, y por fin he acabado de leerme las 66 paginas, aunque la mitad de cosas me suenan a chino, ya que no tengo ni idea de electronica, soldar, etc...

En primer lugar felicitar a Brainkaos, Zitro, Kaiser, Imnotic... a todos los que habeis creado esta biblia de post para los amantes de Rodec, entre los cuales me incluyo, muchas gracias por compartir vuestro tiempo e información.

Poseo una Rodec MX180 MKIII desde hace poco mas de 1 més, aunque no he podido tocarla casi porque me estan acabando un mueble para mi cabina, que cuando este lista os presentaré, ya que al vivir en un piso pequeño la montaré en el comedor...

Desde hace 2 años tenia un Pioneer DJM500, y por fin consegui mi rodec, desde el primer dia que la ves te das cuenta que tiene algo especial, la robustez, sencillez, sonido... una preciosidad, y claro, te enamoras... y estas perdido.

Pensaba abrirla para ver su estado interior (solo la tapa, que si desmonto la placa de alguna canal seguro que la destrozo), si esta limpia, si lleva algun adhesivo del Sat... la verdad es que el estado por el exterior esta impecable, pero me gustaria mirar por dentro, así que si os parece la abro y le hecho algunas fotos y las pongo. No creo que encontremos nada nuevo ni sorprendente, me dijeron que es de las ultimas que salieron asi que supongo que montará los faders Bourns y no los Alps antimierda, pero bueno, si os parece pongo las fotos por si hay algo "diferente" y de paso si me dais vuestra opinión pues os lo agradezco.

Tambien queria aprovechar al abrirla para anularle el Crossfader, ya que no lo uso para nada y me molesta, la verdad. Supongo que solo hay que sacarle los 2 tornillos de la placa frontal para liberarlo y el conector interior debe salir estirando, me imagino...

Otro motivo por el que queria abrirla es para hecharle una limpieza inicial a los faders, de momento sacarlos (supongo que se sacan igual que el crossfader que comente antes), traerlos al taller y hecharle unos soplidos con la pistola de aire comprimido (a intensidad flojita) por si tienen algo de mierda acumulada, y es que tambien tengo un problemilla que me gustaria que me ayudarais, por favor:

Resulta que el canal izquierdo siempre se oye mas bajo que el derecho, si te miras el Vumeter unos 3 cuadraditos mas bajo, pero es que si el balance del canal lo llevas al Left a parte de oirse mas bajo tambien se oye mas apagado, mas grave, sin brillo... esto lo hace en todas las salidas y en la preescucha tambien (he probado varios discos con 3 capsulas y 3 agujas diferentes).
Pero es que me he encontrado un par de veces que en algun canal cuando subo el fader al 10 se va la mitad del volumen del canal y tengo que presionar el knobb del fader hacia arriba (apretando en el final del recorrido) para que recupere el volumen normal, que es mas bajo que el del derecho.

Por eso pensaba darle una limpieza inicial y si no se soluciona pues cambiar faders, de todos modos estaria muy agardecido si me podeis dar vuestra opinion.

Si tengo un rato hoy pongo fotos de la 180MKII por dentro, sino mañana.

Muchas Gracias, un saludo y reconocer el grandisimo trabajo que habeis hecho en este post.

Gracias

2 Technics SL-1200MK5, Capsula + Aguja Concorde Scratch y trucaje externo
1 Technics SL-1200MK2, Capsula + Aguja Concorde Scratch y trucaje externo
1 Rodec MX180 MKIII
1 Technics SU-X520D
1 Technics SH-E85
2 Technics SB-CS95
1 Technics RP-F290

Subir
mod
#983 por Zitro el 24/03/2015
Hola, yuyiyi.

Lo primero, bienvenido al foro, y mis disculpas por no darte la bienvenida adecuadamente.

Es un placer ver que un nuevo forense se esfuerza tanto no sólo en ponerse al día, sino en colaborar y en agradecer el esfuerzo y conocimiento que estos pedazo de genios le meten al foro. Gracias por la parte que me toca, pero creo que me sobreestimas, de verdad.

Con respecto a lo que dices, en efecto, yo voto por los faders. Y tengo buenas sensaciones, porque la mayoría de las veces que al subirlo "chasca" o se queda sin sonido en uno de los canales, se suele deber a que se acumula -como es lógico- más suciedad en los extremos del recorrido. Y si es suciedad, se puede limpiar. Si sigue ocurriendo, tampoco es lo más caro de la mesa, ni lo más difícil, cambiarle los faders.

Por otra parte, ojo, que habrás visto que hemos hablado bastante de los famosos faders VerticAlps (antirroña) y de los Bourns. Y aunque los Bourns no sean verticales, si nos atenemos a las especificaciones, dan un rendimiento similar a los K-Alps, mejor que el que dan los de la serie N de Alps (vamos, los antirroña, o los que son simplemente horizontales).

Y, nada, viendo que vienes del "lado oscuro" (Pioneer), me imagino que echarás de menos algunos de los efectos y juguetillos que incorporan las DJM... pero fijo que tu oído y tu pecho (por el golpeo de bajos) lo agradecen :)

Lo dicho: bienvenido, y dinos si podemos ayudarte con algo (en caso de que sepamos, claro). :)

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#984 por yuyiyi el 24/03/2015
Gracias Zitro, si que lei que los fadres bourns hacen 100.000 ciclos y los Alps 30.000, eso es de lo poco que entendi jajajajja

De la pioneer lo unico que hecho en falta es la prescucha del Master para cuando pincho con los cascos, eso y que me tengo que acostumbrar a hacer la prescucha con las planquitas, que me está costando.

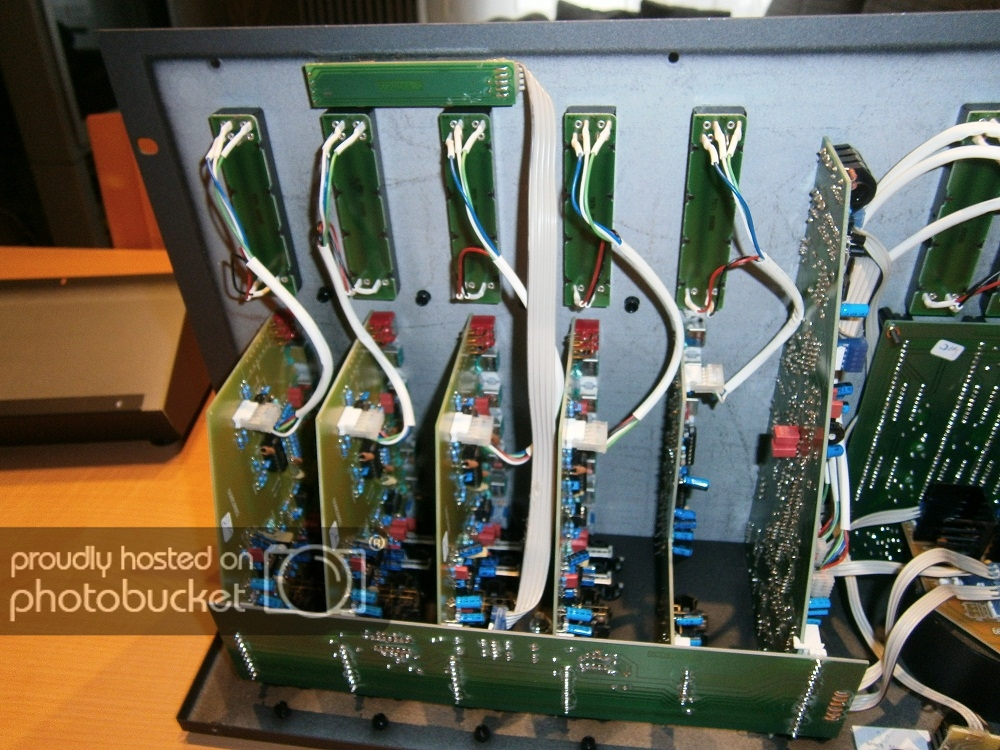

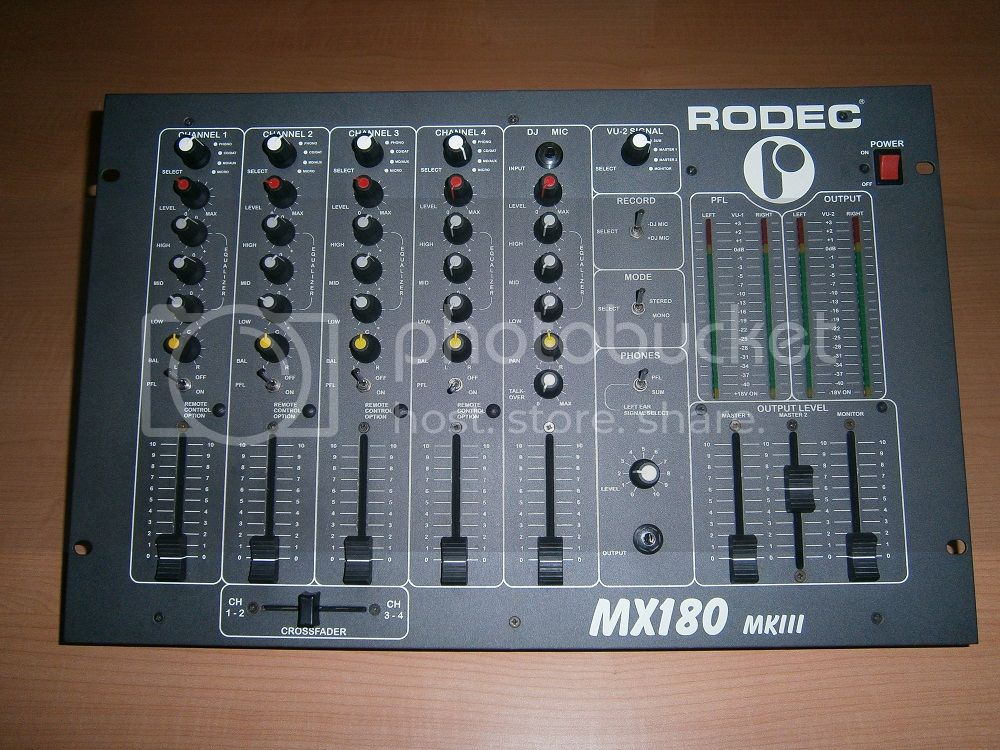

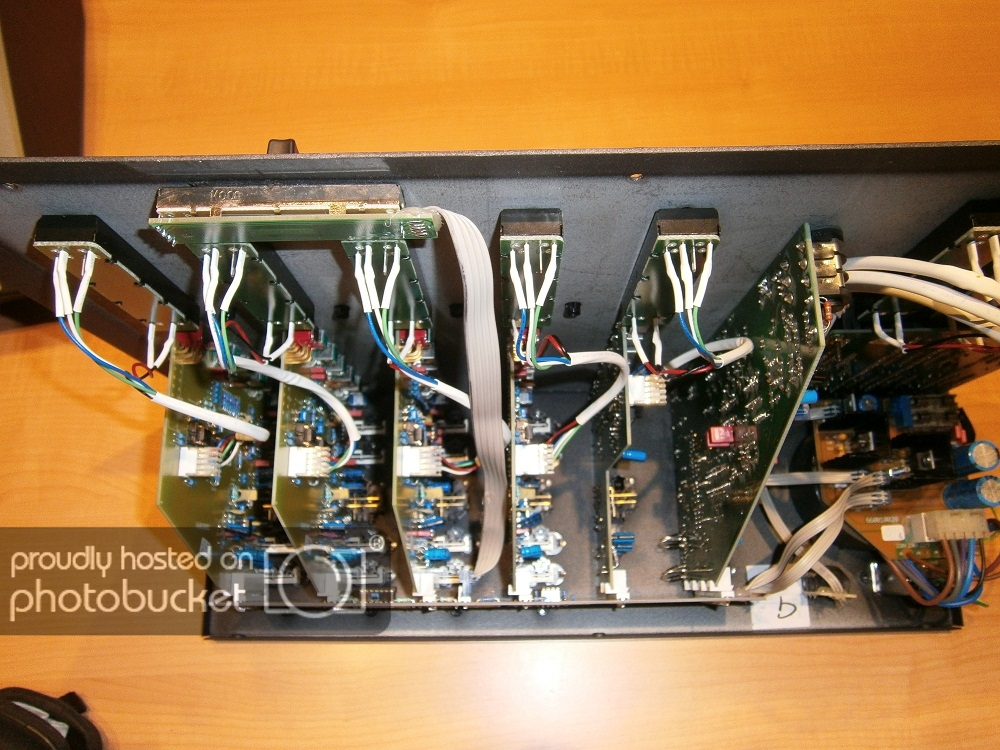

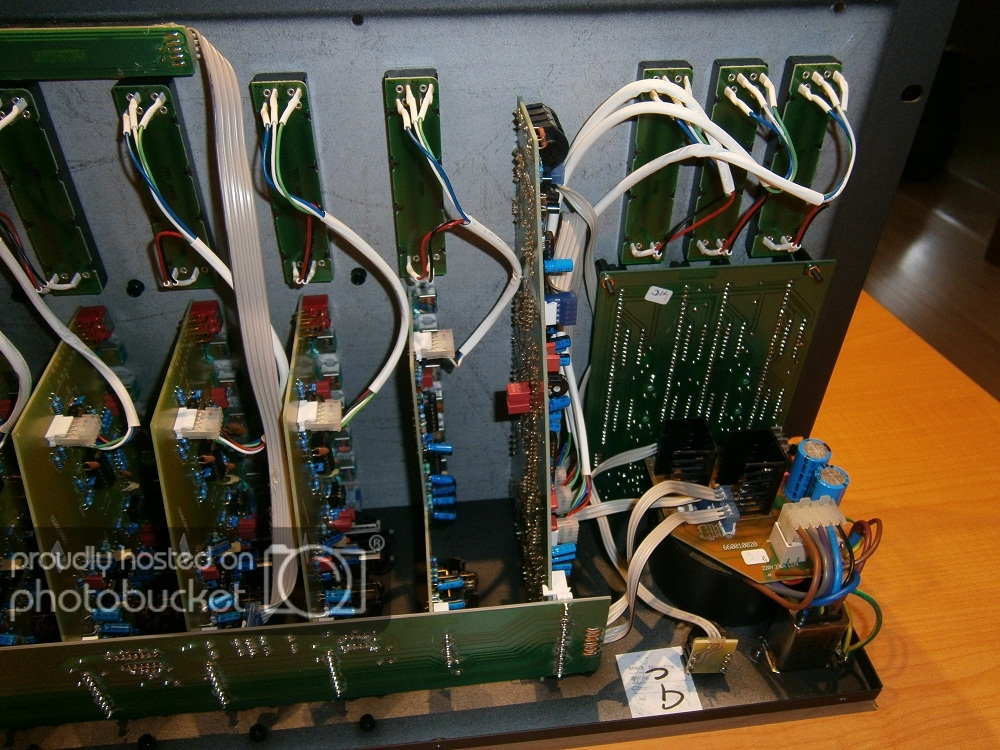

Os dejo las fotillos de mi "pequeñaja", la verdad es que es muy facil abrirla... 8 tornillitos y listo:


La verdad es que al abrirla me he sorprendido, esta impecablemente limpia y solo lleva las pegatinas del control de calidad de Rodec!!


A priori se ve todo bastante bien (teniendo en cuenta que no tengo ni idea)... pero lo que si veo es que los faders no son Bourns, o por lo menos no llevan el nombre marcado como algunos que he visto por aquí:

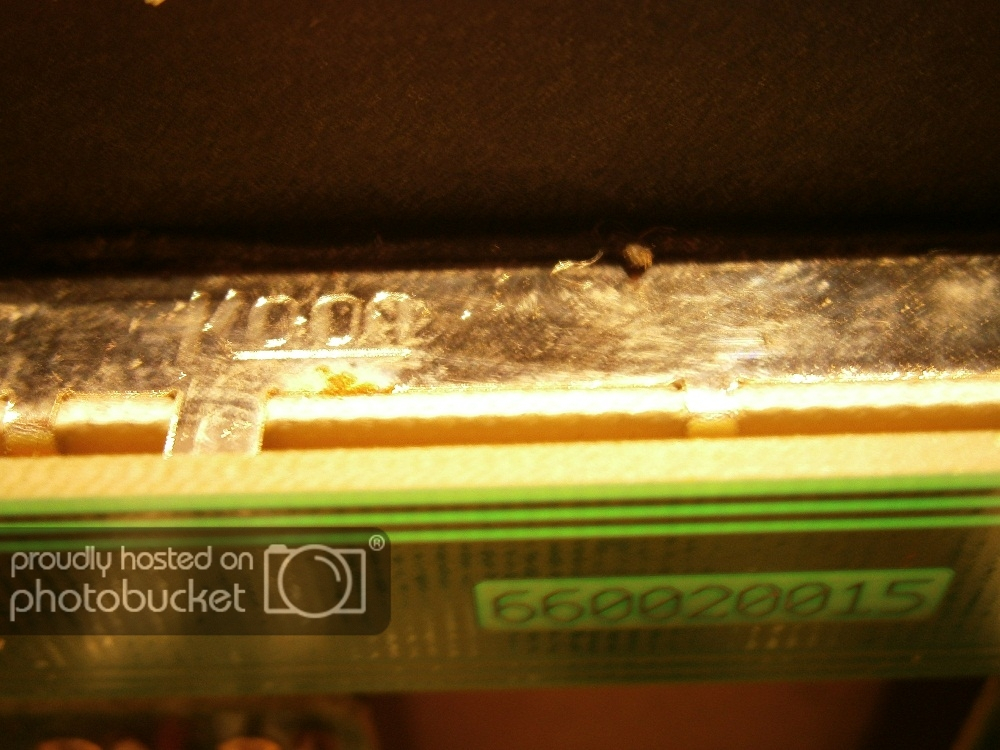

Todos los faders, incluidos los 2 master y monitor llevan solamente la ref. 7374 10KDX2

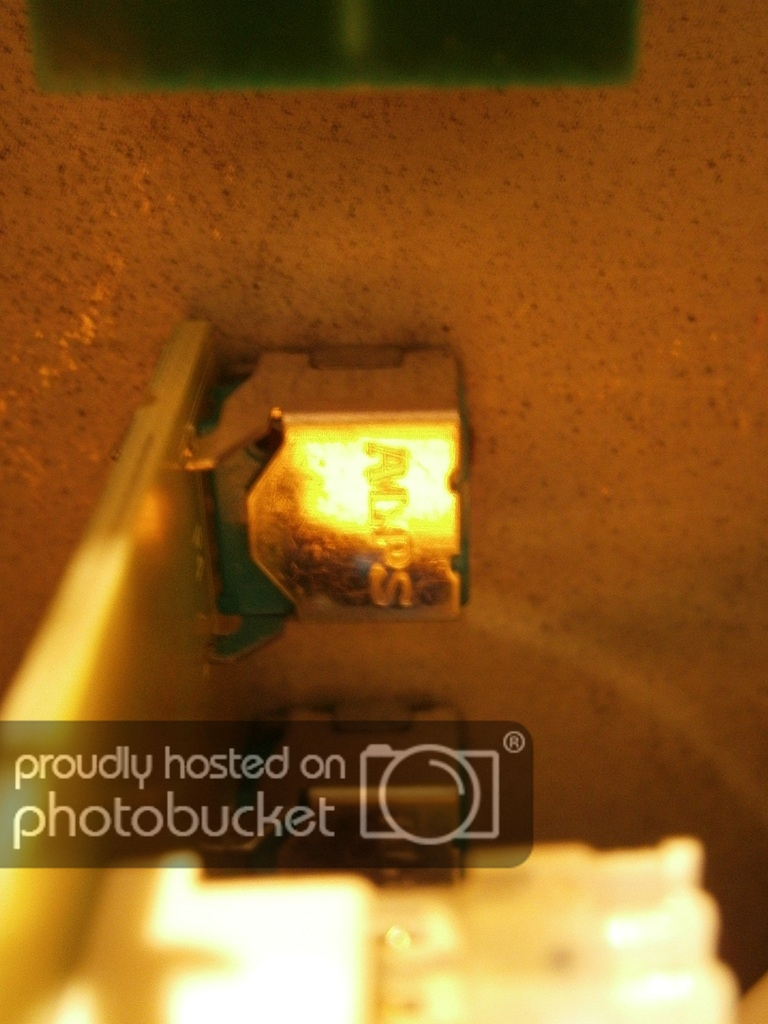

Los potenciometros son Alps (no se ve muy bien), pero doy fe:

El Crossfader es el de Tokyo Koon:

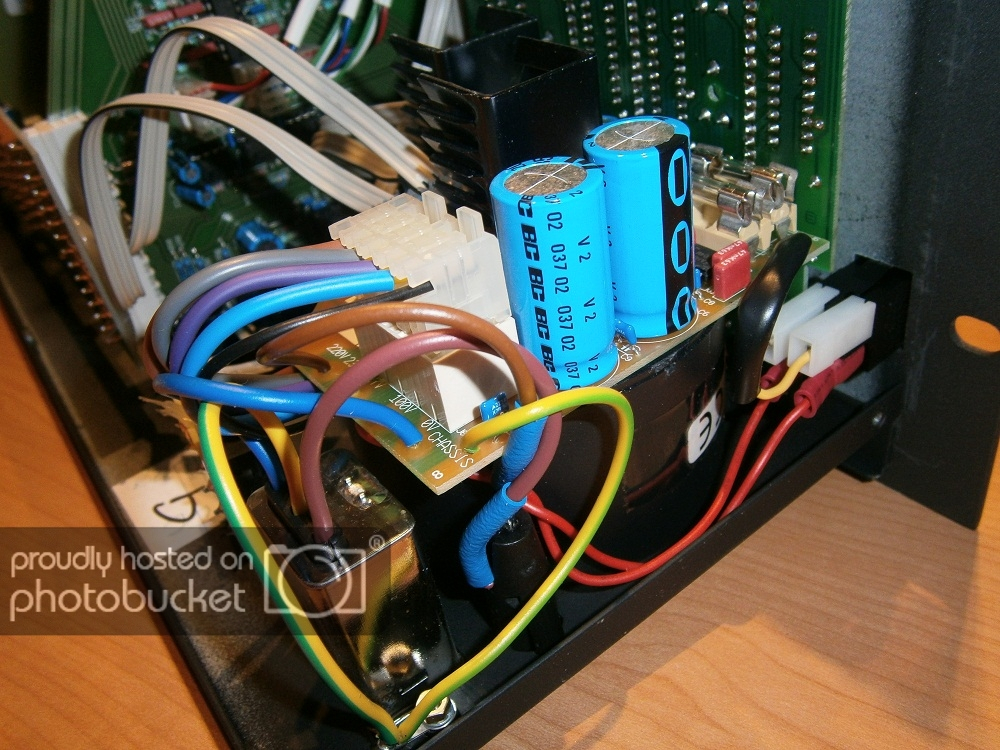

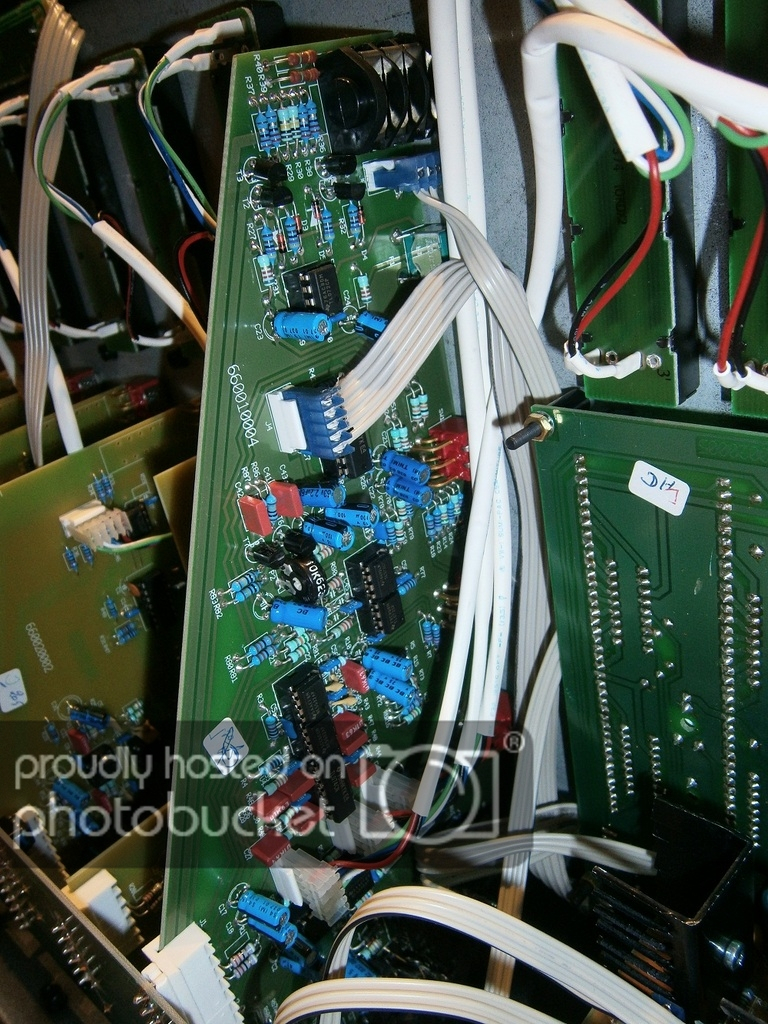

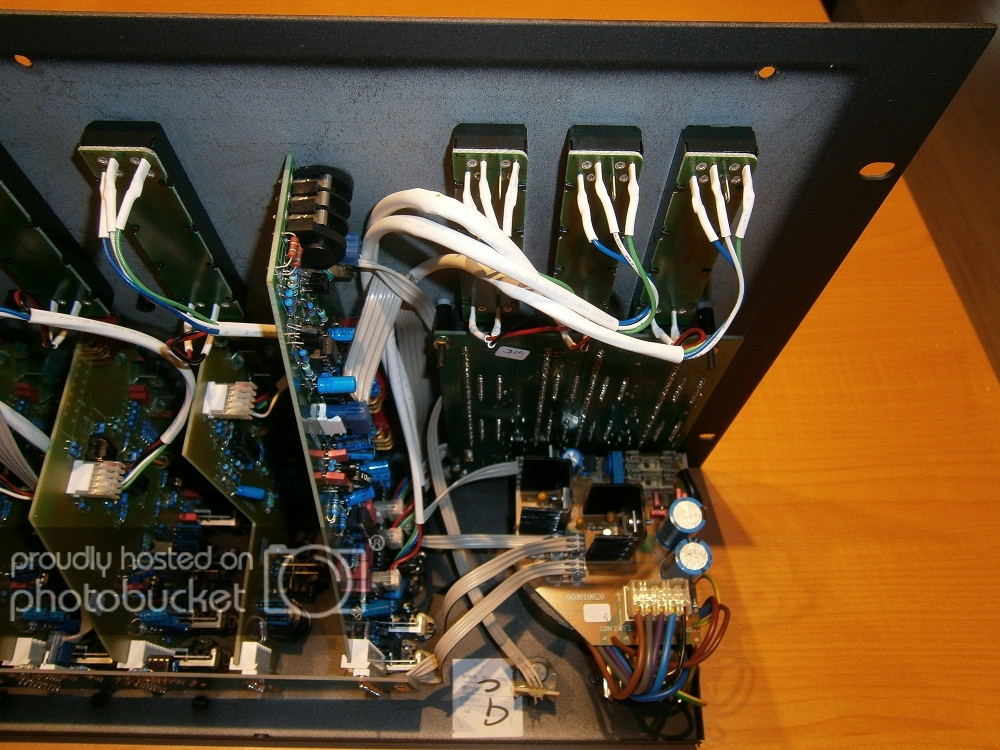

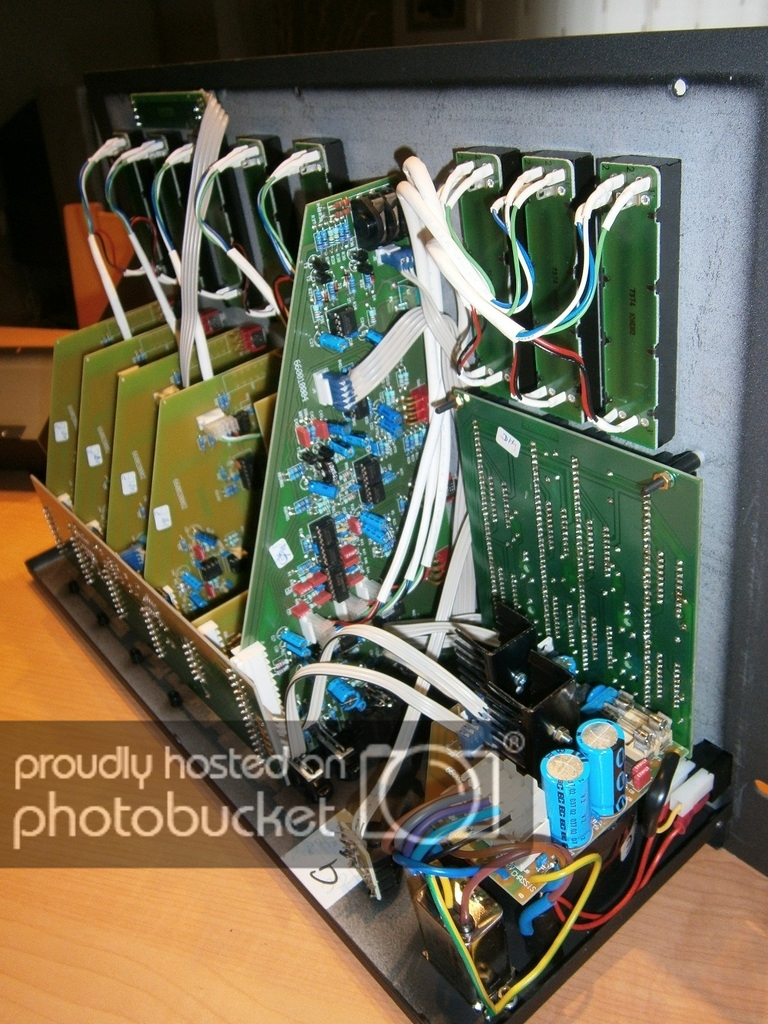

Y os dejo otros detalles por si vemos algo "interesante":

Y no he hechado mas. Si alguien necesita algun detalle de algo que le gustaria ver, que me lo diga y hago la foto sin problemas.

Voy a buscar la peque al cole y luego comento algunas dudas.

Hasta Pronto!

2 Technics SL-1200MK5, Capsula + Aguja Concorde Scratch y trucaje externo
1 Technics SL-1200MK2, Capsula + Aguja Concorde Scratch y trucaje externo
1 Rodec MX180 MKIII
1 Technics SU-X520D
1 Technics SH-E85
2 Technics SB-CS95
1 Technics RP-F290

Subir
mod
#985 por Zitro el 24/03/2015
Está impecable. Buena compra has hecho, de verdad.

Y si está inmaculada por fuera, por dentro da gusto verla...

Es lo bueno de estas mesas, que, si te pica un poco el gusanillo de dejarla perfecta, cambias faders (unos 40-50 euros), y arreando...

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#986 por yuyiyi el 24/03/2015
Bien, pues he sacado un fader, dos tornillos, la conexión y listo!!!.. hasta ahí llego, y le he hechado unas fotos mas:

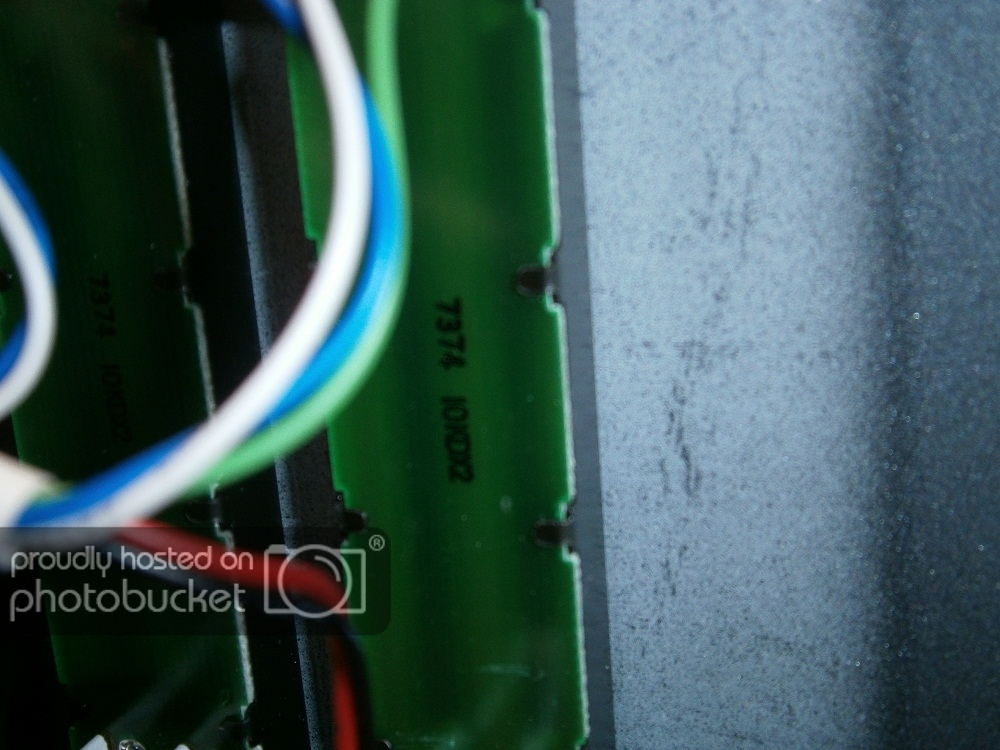

La parte posterior, donde se ve la referencia

y por la parte superior y laterales es todo negro y no pone marca de fabricante

He buscado en internet la referencia de los faders y pone que son unos Alps...

Sobre el tema de anular el crossfader, pues ya esta, dos tornillo, sacar el conector flojito y con cariño y listo!!

Ahora pregunto... como limpiar los faders de una manera decentemente efectiva?? Cojo la pistola de aire y por la parte superior donde corre la palanca del knobb le soplo por ahí? Hay que dessolapar las patas que se ven en la foto trasera que cojen la placa del fader para abrirlo?
La verdad es que los faders no rascan nada y de momento quiero probar a limpiarlos para ver si soluciono el tema del volumen del canal izquierdo... ya si lo soluciono compraremos productos para mimarlos y sino pues tendremos que cambiar faders...

Gracias de antemano

Saludos

2 Technics SL-1200MK5, Capsula + Aguja Concorde Scratch y trucaje externo
1 Technics SL-1200MK2, Capsula + Aguja Concorde Scratch y trucaje externo
1 Rodec MX180 MKIII
1 Technics SU-X520D
1 Technics SH-E85
2 Technics SB-CS95
1 Technics RP-F290

Subir
mod
#987 por Zitro el 24/03/2015
Yo, para quedarme tranquilo, abriría un poco esas solapillas, dejando las pistas al aire, y limpiaría con LubriLimp/0 o equivalente. Así te aseguras de que no queda ningún residuo, y, si aun así observas algún comportamiento raro, sabrás que es por la pista (desgaste), no por suciedad.

Eso hice en todos los faders de una MX18, y acabaron funcionando como recién salidos de la tienda (y es una mesa de casi 30 años).

Un saludote.

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#988 por BrainKaos el 24/03/2015
#982
Bueno, como siempre... ¡Bienvenido a la división Panzer de Hispasonic! dancingsmilies_zps3ozqcq3m.gif

Muy buena presentación; es un placer tenerte entre nuestras filas.

yuyiyi escribió:
muchas gracias por compartir vuestro tiempo e información.
Gracias por tus palabras, y por presentarnos tan bien a tu querido tanque! se le ve que está nuevo... en un estado excelente; Enhorabuena, tienes una auténtica joya, y para muchos años además.

yuyiyi escribió:
me estan acabando un mueble para mi cabina
Muy interesante, justo estoy en las mismas... ya verás el mío también, poca cosa en tamaño; es sólo para el mixer y el vúmetro Dorrough, pero creo que va a quedar elegante, pues va en madera de roble y con algún tinte para oscurecerlo un poco.

yuyiyi escribió:
tenia un Pioneer DJM500
¿He oído la palabra Pionner? ....... trashcan_zps2x0qsz8s.gif.... jajja, es coña... :satan:

Yo tuve una DJM600 durante más de 10 años antes de tener la Rodec, y probablemente sepa muy bien lo que estás sintiendo con el cambio. Ahora bien, cierto es que la Pionner jamás me dejó tirado.

yuyiyi escribió:
me dijeron que es de las ultimas que salieron asi que supongo que montará los faders Bourns
yuyiyi escribió:
He buscado en internet la referencia de los faders y pone que son unos Alps...
Por la fotos, yo diría que son los Bourns... al 95%, vamos... esa película negra protectora de plástico es de Bourns casi de fijo.

yuyiyi escribió:
de momento quiero probar a limpiarlos para ver si soluciono el tema del volumen del canal izquierdo...
Ok, quedamos a la espera de esa limpieza de faders... a ver si con ello se queda perfecta, y si no, seguimos...

En fin, un saludazo y viva los tanques!


★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
#989 por yuyiyi el 24/03/2015
Hola Brainkaos, un placer compartir palabras con un fenómeno como vos.

La verdad es que de las grandes virtudes de la rodec es q si la cuidas tienes mesa para toda la vida, y eso haremos!!!

He abierto el fader y por dentro no pone nada del fabricante en ningun sitio. Creo recordar que el 10kdx2 son unos valores y no un modelo, no? Las placas donde lleva impresa la ref. Son identicas a las q tu has puesto en el comentario #196 , solo q en las tuyas pone bourns y el modelo y en estas no. Y ya solo por curiosidad... y el 7374???

Mañana pongo las fotos del fader abierto, pero yo tambien diria q es un bourns.

Y ya que lo tengo abierto, y q viendo q no es difícil, cerrarlo ya no se si sera igual de facil.... como procedo a limpiarlo? Entiendo que primero sacamos la suciedad y luego aplicamos el producto lubricante. Pero la suciedad como la saco, soplo con la pistola de aire? Lo hago de otra manera?

Zitro dice q aplicara LubriLimp/0, pero una vez limpiado o ese producto ya limpia y lubrica? Por su nombre eso parece...

Agradecria si me podeis decir la forma correcta de limpiar y lubricar el fader una vez abierto.

Como no estoy muy puesto si tambien me podeis decir donde puedo comprar ese producto por Internet? Un sitio donde compreis y q sea de confianza.

Otra vez muchas gracias.

Y sí, tanques ak poder jajaja

buenas noches

2 Technics SL-1200MK5, Capsula + Aguja Concorde Scratch y trucaje externo
1 Technics SL-1200MK2, Capsula + Aguja Concorde Scratch y trucaje externo
1 Rodec MX180 MKIII
1 Technics SU-X520D
1 Technics SH-E85
2 Technics SB-CS95
1 Technics RP-F290

Subir
#990 por yuyiyi el 25/03/2015

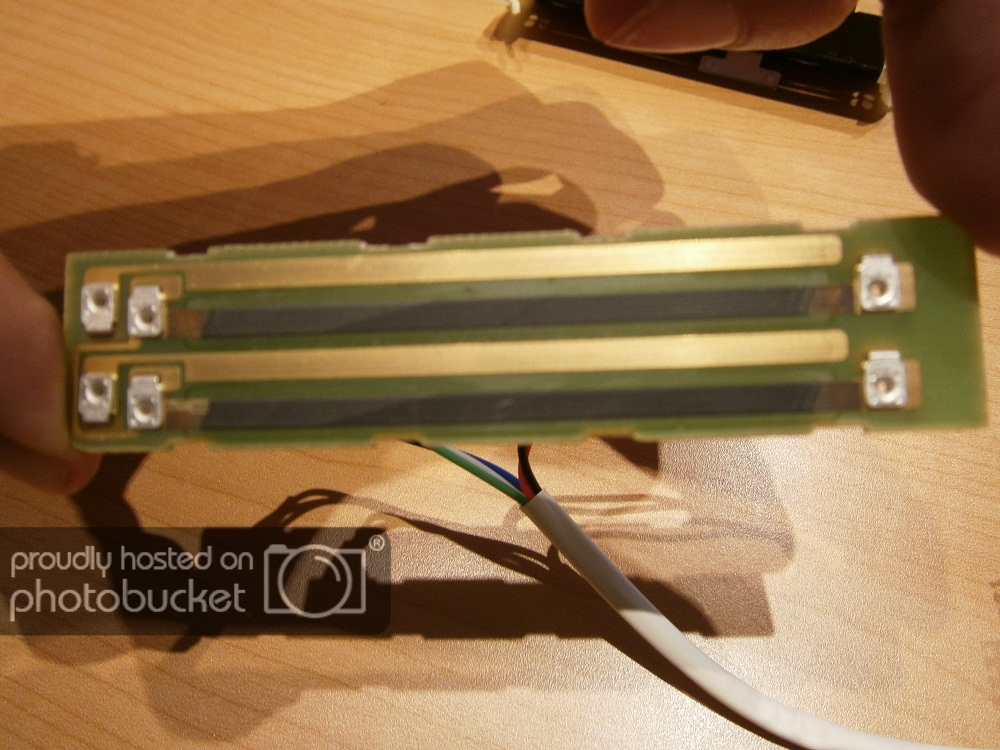

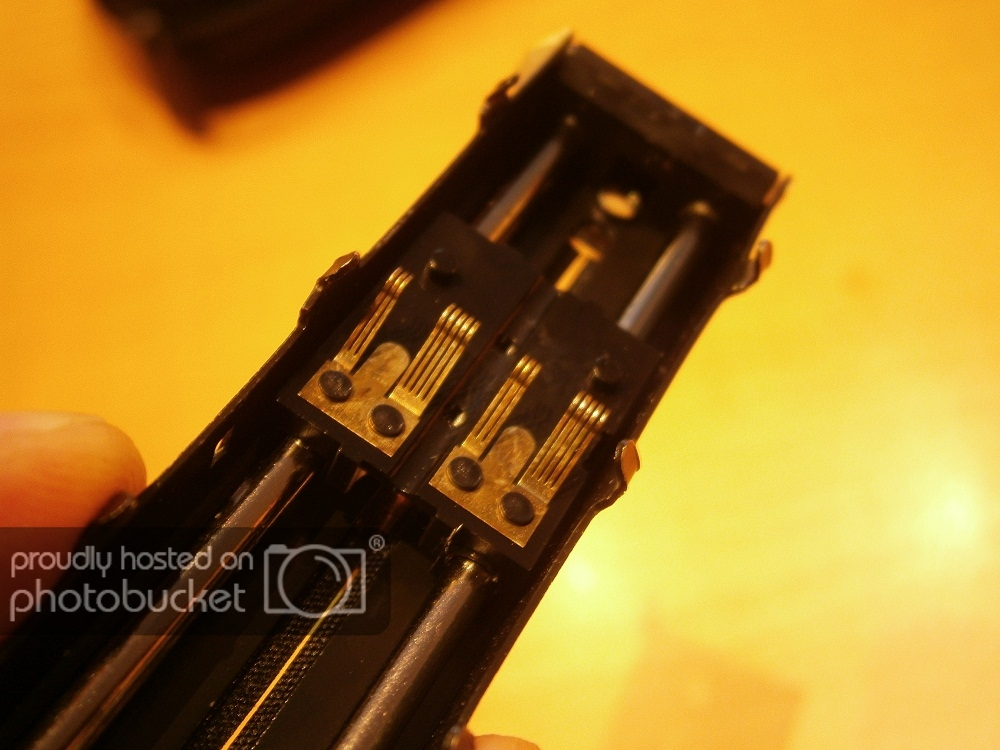

Bueno, pues como dije pongo las fotos del fader abierto, que seguramente como decia Brainkaos será un Bourns:


Otra cosa, por favor... cuando limpiais los faders, solo limpiais los carriles o tambien limpiais las "pestañas" que estan en la parte superior de los carriles y hacen contacto con la placa verde? Se nota que soy electronico... a que si??

Saludos

2 Technics SL-1200MK5, Capsula + Aguja Concorde Scratch y trucaje externo
1 Technics SL-1200MK2, Capsula + Aguja Concorde Scratch y trucaje externo
1 Rodec MX180 MKIII
1 Technics SU-X520D
1 Technics SH-E85
2 Technics SB-CS95
1 Technics RP-F290

Subir
