Korg Nanokey 2 Mod

#1 por exvirt el 22/05/2016
Estoy intentando modificar mi Korg Nanokey 2, quiero usar su placa y los botones como base de un controlador con forma de stick.

Mi idea es poner todos los botones en fila, de manera descendente para controlar sintes monofónicos en directo.

Cada tecla cuenta con control de velocidad y aftertouch, no tengo inconveniente en perder estas funcionalidades, aunque si funcionaran sería mejor.

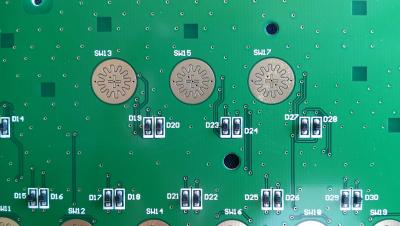

Antes de abrirlo, pensaba soldar unos cables donde hace contacto cada botón en la placa, pero una vez abierto no estoy seguro de cómo podría hacerlo. Adjunto una foto para que veáis el contacto del botón en la placa (los círculos dorados), a ver si me podéis explicar cómo funciona.

Gracias
Archivos adjuntos:
BBCode:

¡Gracias Texvo!

"Música, es el fluido horizontal que nos libera de la presión vertical" - Carlos Mateo

¡Qué le jodan al solfeo y a los derechos de autor!

Talento: mentira elitista para divinizar a ciertos personajes.

Subir
#2 por exvirt el 22/05/2016
Pongo la foto de nuevo, esta vez derecha... :machaca:
Archivos adjuntos:
BBCode:

¡Gracias Texvo!

"Música, es el fluido horizontal que nos libera de la presión vertical" - Carlos Mateo

¡Qué le jodan al solfeo y a los derechos de autor!

Talento: mentira elitista para divinizar a ciertos personajes.

Subir
#3 por Futhark el 25/05/2016
Buenas, cómo son las teclas por debajo? Creo que lo tendrás un poco complicado para mantener velocidad, tal vez usando altavoces piezoeléctricos como pads te permite tener algo de velocidad aunque no estoy seguro:

http://es.rs-online.com/web/p/products/7243162/?grossPrice=Y&cm_mmc=ES-PLA-_-google-_-PLA_ES_ES_Componentes_Pasivos-_-Avisadores_Ac%C3%BAsticos_And_Zumbadores_Y_Micr%C3%B3fonos&mkwid=sxWi0yXRJ_dc|pcrid|88860970761|pkw||pmt||prd|7243162

Si puedes probar con uno ya verás si te sirve, son bastante baratos. Sino intenta conseguir una superficie parecida a la de la placa y ver si aun te sirve haciendo varias pruebas, saludos.

http://www.elgaratge.com

Subir
#4 por exvirt el 27/05/2016
.
Archivos adjuntos:
BBCode:
BBCode:

¡Gracias Texvo!

"Música, es el fluido horizontal que nos libera de la presión vertical" - Carlos Mateo

¡Qué le jodan al solfeo y a los derechos de autor!

Talento: mentira elitista para divinizar a ciertos personajes.

Subir
#5 por exvirt el 27/05/2016

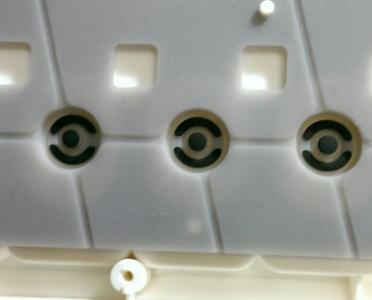

Las teclas por debajo son así, como en la primera foto que adjunto. La velocidad entiendo que la mide con el tiempo de diferencia entre que toca el centro y los laterales. Cuando expuse las características del teclado me equivoqué, no lleva aftertouch, una complicación menos.

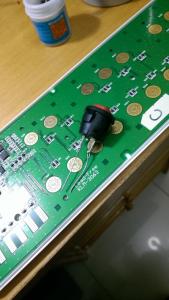

Por la manera en que funciona los contactos de la placa no puedo soldarle dos cables como necesitaría el piezo eléctrico o el pulsador de la foto que he adjuntado. Con tocar con dos cables diferentes la placa ya se cierra el circuito, no necesita que estos estén unidos por ningún lado (tiene sentido al ver cómo son las teclas por abajo, que no tienen los contactos unidos). No sé cómo salvar este problema.

PD: Disculpad que postee dos veces seguidas, subí las fotos desde el móvil pensando en editar el post pero se me pasó el tiempo de edición

¡Gracias Texvo!

"Música, es el fluido horizontal que nos libera de la presión vertical" - Carlos Mateo

¡Qué le jodan al solfeo y a los derechos de autor!

Talento: mentira elitista para divinizar a ciertos personajes.

Subir
#6 por Futhark el 31/05/2016
#5 La prueba que comentas de cerrar el circuito con los cables, lo has hecho con ese mismo pulsador? Lo digo porque tal vez era de tipo NC "normalmente cerrado" y los cables siempre hacen contacto entre ellos, prueba si te pasa lo mismo pulsando de mientras el pulsador. Los pequeños agujeros en la placa que tiene cada pad irían bién para poder soldar, aunque faltaría ver si funciona lo que te comento, saludos.

http://www.elgaratge.com

Subir
#7 por exvirt el 31/05/2016
Con el pulsador era indistinto que estuviera pulsado o no, siempre funcionaba.

Tengo la culpa yo, me pilló muy espeso y no veía con claridad lo que estaba haciendo. Me falta tener un ratillo y comprobarla pero tengo una teoría que seguramente sea la clave de mi fallo. Para activar el circuito ponía un cable entre el anillo exterior y el intermedio, tocando ambos; el otro cable lo ponía tocando la cruz del centro y el anillo intermedio. Creo que ese anillo intermedio es el negativo.

Como dices, creo que soldando un cable en cada agujero del pad y haciendo que al pulsar se unan los 3 funcionará sin problemas.

¡Gracias Texvo!

"Música, es el fluido horizontal que nos libera de la presión vertical" - Carlos Mateo

¡Qué le jodan al solfeo y a los derechos de autor!

Talento: mentira elitista para divinizar a ciertos personajes.

Subir
#8 por Futhark el 31/05/2016
ya nos contarás como acaba ;)

http://www.elgaratge.com

Subir
