Síntesis *Modular* Analógica desde cero

#736 por pacs el 23/06/2010
hola

con vuestro permiso, me voy a "colar" un poco en este hilo y presentaros al NGENDR0, un minimodular rustico y portatil hecho completamente a mano al estilo de los setenta. Diseño propio y placa de topos soldando componente a componente. un secuenciador de 8 pasos en serie o dos de 4 en paralelo, dos VCO's, un mezclador, VCF, EG+VCA y un LFO y ruido blanco. se puede usar con una sola pila de 9v. sincronizable con secuenciadores soft.


tratando este hilo de modulares, se echa un poco de menos el asunto DIY, y es que personalmente soy reacio a adquirir modulos hechos.

Saludos!!!
Subir
--107997--
#738 por --107997-- el 23/06/2010
=D> =D> =D> =D>

Guapo guapo , aunque una mínima rotulación no hubiese estado mal . :wink:
Subir
#739 por Stahlfabrik el 23/06/2010
Hola amigos.

Quisiera saber si podeis echarme una mano con el Red Square, si podeis pasarme ejemplos de patcheos interesantes, etc.

Os lo agradeceré infinitamente.

Saludos. :wink:

Subir
--107997--
#740 por --107997-- el 23/06/2010
Sabes como hacer una configuración básica ?

Para saber de donde partir :wink:
Subir
#741 por Stahlfabrik el 23/06/2010
Zuples escribió:
Sabes como hacer una configuración básica ?

Para saber de donde partir :wink:


Te he dejado un privado. :wink:
Subir
#742 por Triames el 24/06/2010
Si hay alguien por ahí con insomnio, Deadmau5 está en directo con la webcam, un Macbeth y un modular doepfer más grande que él xD

http://www.ustream.tv/channel/deamdau5- ... d-inequity

https://soundcloud.com/triames

Subir
#743 por pacs el 25/06/2010
thalassa escribió:
=D> =D> =D> =D> =D> =D> =D> =D> =D> =D> =D> =D>

Zuples escribió:
=D> =D> =D> =D>

Guapo guapo , aunque una mínima rotulación no hubiese estado mal . :wink:


Gracias

Queria dejarlo así, plano. Quedaba muy poco espacio para meter rótulos...(y además, no sabía como hacerlo... :? )


Salut!
Subir
#744 por Thalassa el 25/06/2010

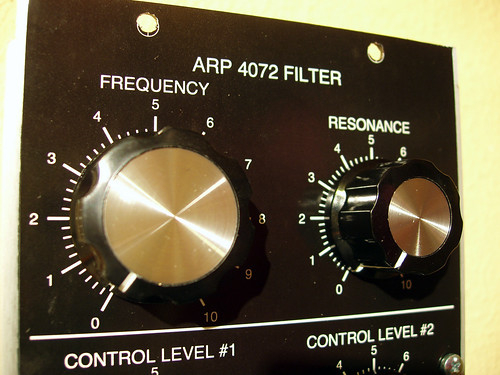

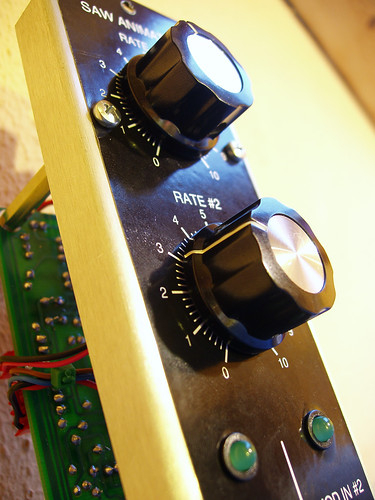

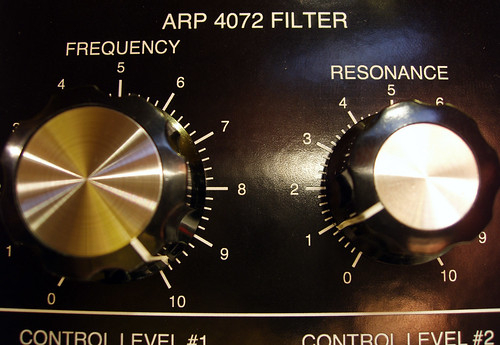

Yo para algunos paneles uso papel pegatina de polyester y lo imprimo con impresora laser. Es impermeable, el toner no se degrada con el manoseo y el sudor de las manos y de aspecto queda muy bien.

Estos paneles los imprimí usando este papel , y haciéndolo en negativo , el papel es blanco e imprimí en negro el fondo del panel.


Modulos Eurorack y formato MU
http://www.corsynth.com/
http://www.facebook.com/Corsynth
http://www.instagram.com/corsynth/
https://twitter.com/corsynth

Si hace ruido .... me interesa

Subir
1
#745 por topodecai el 25/06/2010
Thalasa esos paneles T han kedao de P M . Me podrías explicar más detalladamente el proceso, ¿donde se compra ese papel? . A ver si algún día tengo tiempo y parné y me decido a empezar a construir mi Sinthe modular en plan brico home-made DYC u como se diga, bueno y como por pedir que no quede, si alguién me pasa esquitas& info po se agradece.
Salud2
Subir
#746 por pacs el 25/06/2010
thalassa escribió:
Yo para algunos paneles uso papel pegatina de polyester y lo imprimo con impresora laser. Es impermeable, el toner no se degrada con el manoseo y el sudor de las manos y de aspecto queda muy bien.

Estos paneles los imprimí usando este papel , y haciéndolo en negativo , el papel es blanco e imprimí en negro el fondo del panel.



ostras!!! :shock: quedan estupendos...tomo nota!
estaba totalmente convencido de que era metal, que tipo de madera es?
Subir
--107997--
#747 por --107997-- el 25/06/2010
Thalassa master ! :wink:
Subir
#748 por Thalassa el 25/06/2010
topodecai escribió:
Thalasa esos paneles T han kedao de P M . Me podrías explicar más detalladamente el proceso, ¿donde se compra ese papel? . A ver si algún día tengo tiempo y parné y me decido a empezar a construir mi Sinthe modular en plan brico home-made DYC u como se diga, bueno y como por pedir que no quede, si alguién me pasa esquitas& info po se agradece.
Salud2


El papel lo puedes encontrar en cualquier papelería un poco decente ,es este :

http://www.apli.com/producto/ficha_producto.aspx?stype=categoria&referenciaValue=&categoriaValue=14&subcategoriaValue=&referencia=10171

El método no tiene ninguna complicación , la superficie tiene que estar limpia ( preferiblemente con alcohol para eliminar los restos de huellas ) y después pegar el papel. una vez pegado con un cuter cortar los agujeros para los controles y ya está.
Aunque el papel pone que es para impresoras de tinta no te preocupes ya ves como queda imprimiendo con laser :) . El imprimir con laser es porque el toner no se disuelve ni emborrona al pasar los dedos por encima aunque tengas las manos humedas :)

Modulos Eurorack y formato MU
http://www.corsynth.com/
http://www.facebook.com/Corsynth
http://www.instagram.com/corsynth/
https://twitter.com/corsynth

Si hace ruido .... me interesa

Subir
#749 por Thalassa el 25/06/2010
pacs escribió:
[estaba totalmente convencido de que era metal, que tipo de madera es?


Es metal :) , es un panel sintesizers.com de los vacíos que no tienen ninguna rotulacion , solo agujeros de montaje.

El papel también se puede usar sobre madera ( lo digo por experiencia ) , como siempre la madera tiene que estar limpia y libre de polvo

Modulos Eurorack y formato MU
http://www.corsynth.com/
http://www.facebook.com/Corsynth
http://www.instagram.com/corsynth/
https://twitter.com/corsynth

Si hace ruido .... me interesa

Subir
#750 por Thalassa el 25/06/2010
Zuples escribió:
Thalassa master ! :wink:


Master en chapucillas caseras :mrgreen: :mrgreen: :mrgreen: :mrgreen:

Modulos Eurorack y formato MU
http://www.corsynth.com/
http://www.facebook.com/Corsynth
http://www.instagram.com/corsynth/
https://twitter.com/corsynth

Si hace ruido .... me interesa

Subir
