000_Workshop: Construye tu propia caja de ritmos modular

  • 1
zooon
#1 por zooon el 11/12/2015
El equipo 000, comienza la primera serie de eventos sobre talleres sobre maquinas de percusión y distorsión con carácter modular en España.
Los próximos talleres se llevarán a cabo en:
Barcelona (19-20 de Diciembre en Hangar)
Madrid (9-10 de enero en T-37).


ab•er•rant (ə ber′ənt, ab′ər-), adj. desviarse del camino correcto, normal o habitual.
'000' se trata de dispositivos de distorsión analógica y percusión aberrantes tanto para autónomos y formato Eurorack.

El equipo de Open-Hardware Español / Alemán presentará su nuevo conjunto de herramientas analógicas de percusión, mediante un taller práctico donde los participantes pueden construir un completo sistema modular de percusión y distorsión analógico 100% compatible con el sistema Eurorack pero tb adaptables a maquinas standalone.

Los talleres se centrará tanto en la teoría y la práctica sobre el diseño de circuitos analógicos, la percusión y el ruido y tendréis la oportunidad de montar los kits con nuestro apoyo.
No se necesita experiencia previa en electrónica pero el interés y la paciencia es obligatoria.

BARCELONA: Sábado 19.12.15 (12-20h) y Domingo 20-12-15 (11-16h) en Hangar.org Carrer Emilia Coranty16
MADRID: Sábado 09.01.16 (12-19h) | Domingo 10.01.16 (12-19h) T-37 118 Calle Teruel

Cada uno de los dos días en los diferentes lugares son independientes, por lo que los participantes pueden elegir el momento de unirse al taller. Si sólo puedes asistir durante unas horas ponte en contacto con nosotros para adaptar el taller a tus necesidades.

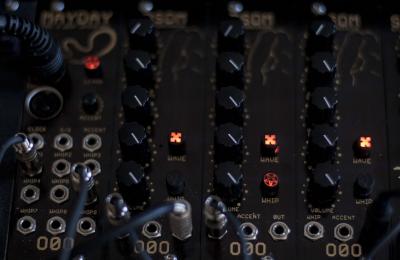

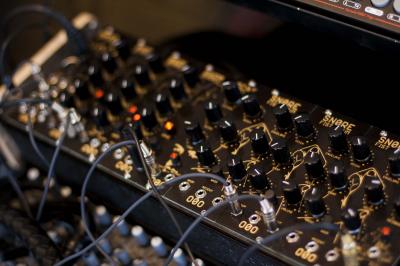

Tendremos nuestro catálogo completo de módulos y un sistema montado para poder probarlo en directo.

Reserva tu lugar en el taller a través de nuestra plataforma:
http://0x0x0.porn/product/000-modular-workshop-registration/

Módulos disponibles:

BSDM Bareback Bass Drum 115€
Reinterpretación del carismático bombo analógico de los años 80´s con un rango de frecuencia desde el infrasonido hasta casi los 200 Hz. Control de decay extendido que permite desde precusiones profundas y penetrantes hasta sonidos de bajo, drones y atmósferas graves.
Rango de frecuencia 16Hz - 192Hz
Controles: Pitch/Envelope/Decay/Envelope Decay/ Volumen
Botones: Whip (Trigger), Wave (segundo oscilador on / off)
Entradas: Trigger y Accent
Salida: Audio (20vpp)
Voltaje: Eurorack +/-12v | Stand alone ~ 5/24v
Consumo: 15mA +12V 8mA -12v

SNORE Fist Drum 135€
Diseño analógico para percusiones de ruido y sci-fi, frecuencias trepanantes con control de ruido.
El control Snap -Filtro de paso banda- permite ubicar los sonidos en los bordes de la realidad.
Controles: Pitch / Envelope / Decay / Snap / Ruido / Volumen
Button: Whip (Trigger)
Entrada: Trigger y Accent
Salida: Audio (20vpp)
Voltaje: Eurorack +/-12v | Stand alone ~ 5/24v
Consum: 12mA +12V 7mA -12v

SCAT 0-Logical distrotion 85€
Efecto Fuzz-octavador para bajos, añade octavas superiores y contenido armónico a las señales de entrada, el control de la textura cambia el tipo de distorsión armónica.
Produce un sonido tipo excremento líquido cuando el control está en su posición izquierda y en la rotación en sentido de las agujas del reloj añade armónicos superiores.
El control de mezcla actúa como dry/wet o cantidad de sonido sin modificar.
El control de tono se basa en un circuito tilt, centrado en 900 Hz, permite ubicar la señal de distorsión en el rango de frecuencia deseado.
Con este efecto se puede obtener sonidos que van desde el thick fuzz, bass fuzz, octave boost, octave swell.
Control de potenciómetro: Textura, Mezcla, Tone
Botón: Bypass
Entrada de audio
Salida de audio

WHIP Midi-Din Sync 24 - 135€
Whip es la herramienta perfecta para castigar a su público, ofrece una total compatibilidad con los protocolos MIDI y DIN SYNC 24
El modulo tiene una entrada MIDI IN/Din Sync IN y MIDI OUT/Soft THRU / Din Sync Out a diferentes valores de ppqm (12/16/24/custom)
Las entradas están lineadas al Clock/Start/stop para controlar secuanciadores y posee un accent con control de intensidad mediante un potenciometro controlable por la nota midi que se desee.
Boton de Learn con referencia mediante led de BPM y 9 salidas de trigger.
También está equipado con un mini-USB para actualizar o personalizar el firmware en el microcontrolador.
Control de potenciómetro: Accent 0-12V
Pulsador de luz: MIDI Learn / multimodo referencia / BPM
Entrada: Midi IN / DIN SYNC, Micro USB para actualizaciones de firmware, el hardware y el software abierto.
Salida: MIDI OUT / Soft THRU, DIN SYNC OUT, Reloj, Start Stop, acento, la salida 9 de disparo

Los precios taller incluyen todos los materiales electrónicos, PCB, panel frontal, potenciómetros de metal, konbs y botones de trigger personalizados.

Más información: 000modules (a) gmail com

http://0x0x0.porn

Esperamos verte allí!
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • beyerdynamic DT-770 Pro
    138 €
    Ver oferta
  • -21%
    Zoom H4n Pro Black
    158 €
    Ver oferta
  • -26%
    AKAI MPC Key 61
    1.290 €
    Ver oferta
ERDE80
#2 por ERDE80 el 11/12/2015
Buena iniciativa para hacer y conocer el funcionamiento de la parte Electronica de un sistema modular.

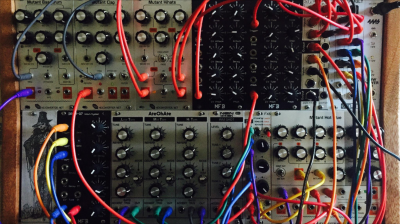

Ya estoy con un proyecto de este tipo y me queda un hueco libre para una distorsión que haga del sistema una drum machine más industrial.
Nos vemos por T37
Archivos adjuntos ( para descargar)
Subir
zooon
#3 por zooon el 11/12/2015
Hey Erde,
Muy buen cacharro percusivo te estas montando!!

Comenzamos el proyecto de open hardware a finales de septiembre.
La idea es que los participantes se puedan construir un sistema de percusión modular y/o integrarlo en su sistema ya que es 100% compatible con Eurorack pero tb. adaptable a una single power supply.
Somos un colectivo de dos personas que trabajamos entre Leipzig y Cantabria y nos estamos encargando de todo el proyecto nosostros: diseño de los módulos, compra de materiales, assembly, seminarios, web, ecomerce, etc...por lo que poco a poco toda la documentación irá tomando una forma mas robusta, pero ya contamos con la confianza de schenidersladen, control, modular addict, etc...

Ahora mismo la salida es de 20vpp por lo que hay margen suficiente para tratar las percusiones.
En los talleres os ofreceremos material sobre su diseño y poco a poco iremos subiendo documentos a la web para poder comprender la topología del diseño y el tipo de síntesis que usamos para la realización de estos módulos.

La semana pasada asistimos con la nueva version de los módulos al London Music Hacker Space y la anterior en el Cbase de Berlin, tuvimos muy buena acogida. Llevamos desde finales de los 90´s produciendo música y nuestro background / interés musical va del experimental y el ruido a propuestas de techno industrial y techno de finales de los 90´s: VDO/jordi valls, Monte cazaza/mauricio bianchi, Brighter Death Now, SPK, British murder boys, Propergol, Haus Arafna, esplendor, entre otros...

Nos vemos en Madrid!

p.s: para poder ofrecer un workshop pontente tenemos las plazas reducidas a 15 participantes, por lo que estaria genial que te registres en la web si lo tienes claro.

http://0x0x0.porn/product/000-modular-workshop-registration/

/v

0x0x0
Archivos adjuntos ( para descargar)
Subir
ERDE80
#4 por ERDE80 el 11/12/2015
Ya me e registrado.
Tenéis un gusto musical excelente y muy acorde con lo que llevo escuchando y comprando vinilos de cold meat industry y spk y throbbing gristle, haus arafna. Todo lo de ant zen, hands y mucho más como zoth ommog, kk records, music research.
Nos vemos pronto por madrid!
Subir
beticario
#5 por beticario el 12/12/2015
estoy sorprendido con vuestro negocio. Es muy claro, especializado y parece que ofrecéis buen servicio; ahora estoy alejado de la música por lo que no creo ir a veros en persona, pero os felicito por la tan buena pinta que tiene.
Subir
zooon
#6 por zooon el 13/12/2015
Hey Beticario, muchas gracias por los ánimos!
Entendemos esta idea como un proyecto artístico, estamos llevando a cabo varios módulos con las características que necesitamos para nuestro discurso audiovisual, más que un negocio (aunque es obvio que tras los talleres en Londres, Berlin, Leipzig, Holanda, etc...nos revierte fondos para seguir adelante).

Somos un colectivo de dos personas que llevamos haciendo música y tocando a nivel internacional desde mediados de los 2000 y es importante para nosotros que el primer objetivo sean los seminarios y talleres y mantener el proyecto libre y abierto.

Los talleres no tienen cuota de inscripción por lo que están abiertos a que vengáis a ver y tocar las maquinas. El registro es solo para quien desea montarse alguno de los módulos disponibles.

Nuestros archienemigos Befaco.org ya han sembrado en Madrid y Barcelona durante varios años un grupo de gente interesado en el DIY con componentes y módulos de calidad, por lo que esperamos que poco a poco más gente se interese en esta filosofía y salgan más proyectos así.

Os dejo aquí una foto de la interfaz MIDI-DinSync24 que presentaremos en Barcelona el dia 19.
En estos momentos entre el procesamiento del MIDI IN a la generacion del MIDI OUT / SOFT THRU tenemos un retardo de 48µs = 4,5e-5s.
El modulo tiene salidas de clock, start/stop, accent concontrol de intensidad (0-12v), 9 salidas de trigger, MIDI learn, MIDI Delay, etc...
Estamos trabajando en una función extra cuando no hay señal de MIDI o din sync para que el módulo genere sus propios clocks y sea divisior/multiplicador, generador de patrones/secuencias y un largo etcetera...la documentación la publicaremos para navidades....

Hasta pronto!
/v
Archivos adjuntos ( para descargar)
Subir
tribunal_del_santo_oficio
#7 por tribunal_del_santo_oficio el 17/12/2015
GUAuuuuuu!!!!
Que pintaka tiene ese modulo midi to latigazo.........
Oye, podria valerme para sincronizar una cr8000 con mi rm1x???
Si es asi intentare ir a Madrid!
Un saludo!
Subir
zooon
#8 por zooon el 17/12/2015
Hey T.S.O,
la Roland CR8000 dispone de DinSync In /Out y funciona a 24 ppqn, por lo que no solo podrías hacer que se sincronice con el internal clock del la yamaha, tb podrías usar la roland como master tempo con otras maquinas/módulos/cacharros con midi/dinsync/clock/startstop/trigger!

La yamaha rmx1 es considerada como una de las mejores y más estables clocks en dispositivos hardware (tenemos dos en el estudio!), tiene una resolución de 480ppqn y los test con el midipal, lee precisión y estabilidad del clock y la desviación sobre 96 clocks (4 beats) marcan:

25.0/0.1% 40.0/0.1% 120.0/0.1% 240.2/0.2% 300.4/0.2%

El código del WHIP lo publicaremos pronto y con un poco de conocimiento se puede adaptar a diferentes dispositivos (en este momento puede trabajar en diferentes modos de ppqn: 12/14/16 y sus múltiplos)

hasta pronto!

0x0x0
Subir
ROB_ESCALA
#9 por ROB_ESCALA el 04/01/2016
Hola 000,
estoy interesado en vuestro taller en Madrid T-37.
Me gustaria construirme el BSDM Bass Drum y el Snore Fist drum, es posible construirse dos modulos en los 2 dias del taller o podría si no teminarmelos en casa con las instrucciones?
Muchas gracias!
Subir
zooon
#10 por zooon el 05/01/2016
Hola Rob,
si deseas apuntarte todavía estás a tiempo.

La construcción de cada módulo conlleva de 2 a 4 horas de trabajo de forma relajada, según tu experiencia soldando.
Nosotros, que los hemos diseñado y ya hemos construido varios, en 1h (aprox.) el BSDM ya está creando ritmos.

Posteriormente si deseas llevarte algún kit extra para montar en casa, con una buena luz y un soldador de menos de 25w y una punta lo más fino posible, lo podrás llevar a cabo fácilmente. Si necesitas ayuda, mediante nuestro foro o por mail te daríamos asistencia. La ventaja de los talleres es que nosotros nos encargamos de la calibración y de resolver cualquier detalle de la construcción para que os llevéis el módulo totalmente operativo.

Para asistir al taller no son necesarios conocimientos previos de electrónica, pero si hace falta paciencia para seguir paso a paso el manual de montaje.

Asumimos un conocimiento cero sobre el tema, por lo que tratamos de abordar cada elemento de construcción con una explicación acorde a los conocimientos de los participantes.
La idea de estos talleres es mostraos el proceso para que podáis posteriormente construir o diseñar vuestros propios dispositivos.

Espero haberte solucionado las preguntas que nos planteas.
Nos vemos el sábado!
Subir
ROB_ESCALA
#11 por ROB_ESCALA el 05/01/2016
Hola V,
Muchas gracias por la respuesta tan detalada! Tengo un soldador JBC de 11w de punta fina. Ahora reservo la plaza en vuestra web.
Nos vemos el sabado.
Subir
zooon
#12 por zooon el 05/01/2016
Hola Rob, con ese soldador vas a funcionar perfectamente.
Hasta pronto
/víctor
Subir
audiocapture
#13 por audiocapture el 06/01/2016
Hola.

Entonces se podría asistir sólo el sábado?

Por desgracia no puedo los dos días.

Estaría interesado en el bass drum y la distorsion..

Saludos!
Subir
zooon
#14 por zooon el 31/05/2016
Nuevos modulos y fechas de workshop en T-37 Madrid!
Sabado 4 y Domngo 5 de Junio 2016
https://www.facebook.com/events/135740396834851/
Archivos adjuntos ( para descargar)
Subir
zooon
#15 por zooon el 30/11/2016
000 vuelve por navidad a la peninsula con una nueva serie de talleres y conciertos.
ab•er•rant (ə ber′ənt, ab′ər-), adj. desviarse del camino correcto, normal o habitual.
'000' se trata de dispositivos de distorsión analógica y percusión aberrantes tanto para autónomos y formato Eurorack.

Workshop series Barcelona (HANGAR)/ Madrid (T37)
DICIEMBRE 2016
Jueves 15 Dec. Presentacion del colectivo en HANGAR y Workshop (Hosted by Befaco!)
Viernes 16 Dec. Concierto en Magia Roja junto a Thunderdrone
Sabado 17 Dec. Workshop en Hangar
ENERO 2017
Sabado 14 Jan. Workshop @ T37
Domingo 15 Jan..Workshop @ T37

Módulos disponibles:

PERCUSIÓN

BSDM Bareback Bass Drum 115€
Reinterpretación del carismático bombo analógico Twin-T de los años 80´s con un rango de frecuencia desde el infrasonido hasta casi los 200 Hz. Control de decay extendido que permite desde precusiones profundas y penetrantes hasta sonidos de bajo, drones y atmósferas graves.
Rango de frecuencia 16Hz - 192Hz
Controles: Pitch/Envelope/Decay/Envelope Decay/ Volumen
Botones: Whip (Trigger), Wave (segundo oscilador on / off), External Source In
Entradas: Trigger, Accent, External Source In
Salida: Audio (20vpp)
Voltaje: Eurorack +/-12v | Stand alone ~ 5/24v
Consumo: 15mA +12V 8mA -12v

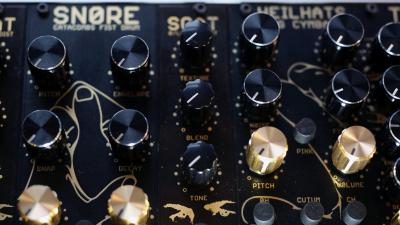

SNØRE - Cathacombs Fist Drum 125€
Diseño analógico para percusiones de ruido y sci-fi, frecuencias trepanantes con control de ruido.
El control Snap -Filtro de paso banda- permite ubicar sus sonidos en los bordes de la realidad hasta percursiones de rayos y disparos laser.
Controles: Pitch / Envelope / Decay / Snap / Ruido / Volumen
Button: Whip (Trigger)
Entrada: Trigger y Accent
Salida: Audio (20vpp)
Voltaje: Eurorack +/-12v | Stand alone ~ 5/24v
Consum: 12mA +12V 7mA -12v

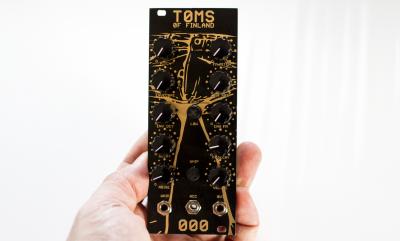

TOMS of Finland 145€
Modulo de percusión y síntesis FM basado en dos osciladores con control de tono, envolvente y decay, control mezcla FM y ruido capaz de generar una paleta de sonidos inmensa: metales, bajos, drones y gritos de ultratumba
Botón de frecuencias altas y bajas (HIGH-LOW TOM).
Botón de trigger y CV de entrada para el accent.
Eurorack and Banana compatible
+/-12v power supply - 10HP
Control for Pitch, P.Envelope, FM pitch, FM amount, Decay, Envelope decay, FM Decay, Noise and Volume mediante potenciómetros.
Custom light buttons: High/Low TOM selector and a Trigger/Whip.
The Input section offers trigger/gate input, accent and audio out.

DISTROSIÓN

SCAT 0-Logical distrotion 85€
Efecto Fuzz-octavador para bajos, añade octavas superiores y contenido armónico a las señales de entrada, el control de la textura cambia el tipo de distorsión armónica.
Produce un sonido tipo excremento líquido, cuando el control está en su posición izquierda y en la rotación en sentido de las agujas del reloj añade armónicos superiores.
El control de mezcla actúa como dry/wet.
El control de tono se basa en un circuito tilt, centrado en 900 Hz, permite ubicar la señal de distorsión en el rango de frecuencia deseado.
Con este efecto se puede obtener sonidos que van desde el thick fuzz, bass fuzz, octave boost, octave swell.
Control de potenciómetro: Textura, Mezcla, Tone
Botón: Bypass
Entrada de audio
Salida de audio

YKINMKATO Stompbox Interface Designer 145€
Modulo/Interface de efectos aberrantes, con la versatilidad de poder adaptar diferentes “shields de efecto” permitiendo al usuario diseñarse sus propias distorsiones.
El modulo incluye controlado por voltaje un VCA de entrada, un VCA de salida, un CV Dry/Wet y 3 controles seleccionables para el shield que se decida diseñar.
El kit incluye una version del mítico efecto PRØCØØ-RAT altamente modificada, mas una placa perforada para montarse cualquier pedal en ella: octavador, overdrive, fuzzzssss, delays, etc.
CV Volume IN/ Dry-wet/Volume Out
Bypass
Audio IN-Out
3 controladores asignables con potenciometro y botón

CONTROL

WHIP Midi-Din Sync 24 - 120€
Whip es la herramienta perfecta para castigar a su indomable público, ofrece una total compatibilidad con los protocolos MIDI y DIN SYNC 24 tanto de entrada como de salida desde el sistema modular (SOFT_THRU).
El modulo tiene una entrada MIDI IN/Din Sync IN y MIDI OUT/Soft THRU / Din Sync Out a diferentes valores de ppqm (12/16/24/custom)
Su entrada están internamente programada al Clock/Start/stop para controlar secuenciadores y posee un accent con control de intensidad mediante un potenciometro, controlable por la nota midi que se desee.
Dispone de un botón de MIDI Learn con led de referencia, contador de BPM y 9 salidas de trigger.
El boton Lesson es capaz de generar clocks y sus 9 salidas se convierten divisores o multplicadores de ese clock, donde el potenciómetro (RTFM) de control se convierte en un Tap Tempo, controlando cualquier maquina externa que acepte MIDI/DIN SYNC clock.
También está equipado con un mini-USB para actualizar o personalizar el firmware en el microcontrolador.
Control de potenciómetro: Accent 0-12V
LEARN Pulsador de luz: MIDI Learn / multimodo referencia / BPM
LESSON Pulsador de luz, tap tempo, generador de clock
Entrada: MIDI IN / DIN SYNC, Micro USB para actualizaciones de firmware, el hardware y el software abierto.
Salida: MIDI OUT / Soft THRU, DIN SYNC OUT, Reloj, Start Stop, acento, la salida 9 de disparo




Los precios taller incluyen todos los materiales electrónicos, PCB, panel frontal, potenciómetros de metal, konbs y botones de trigger personalizados.

Más información: 000modules (a) gmail com

http://0x0x0.porn
