Sustituir conectores din 5 pin mesa de mezclas por canon xlr-3

  • 1
Tonyguitar
#1 por Tonyguitar hace 2 semanas

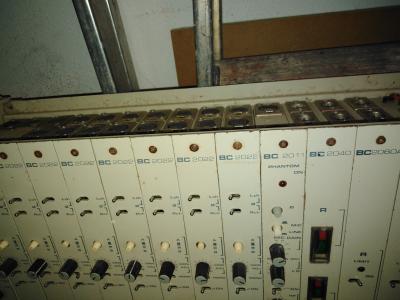

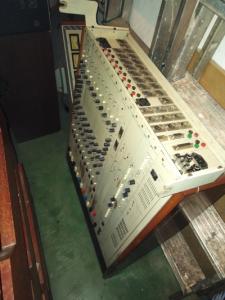

Buenas, tengo una mesa de mezclas del año catapun y queria meter entradas de microfono cannon y no puedo por que resulta que tiene un conector muy viejo tipo DIN 5 PINES, entonces, ¿yo puedo comprar conectores normales cannon de 3 pines x.l.r normales de toda la vida y sustituir por estos?
Muchas gracias, mañana a ver si tengo un rato y abro un canal y miro a ver las conexiones que lleva, por que en el DIN 5 PINES no se a que pin corresponde cada contacto para adaptarlo al cannon, a ver si me podeis echar un cable, gracias de antemano.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#2 por Tonyguitar hace 2 semanas
He encontrado esto, pero no se si es fiable, si no entiendo mal me dice que el din 5 tiene en la pata 1 la masa, y en la 2 y la 3 el positivo y negativo de alimentacion phantom, ¿puede ser asi?
Archivos adjuntos ( para descargar)
Subir
albertobringas
#3 por albertobringas hace 2 semanas
¡Cuidado!, con todo respeto, claro,...
Tonyguitar escribió:
He encontrado esto, pero no se si es fiable, si no entiendo mal me dice que el din 5 tiene en la pata 1 la masa, y en la 2 y la 3 el positivo y negativo de alimentacion phantom, ¿puede ser asi?


La foto que le has pasado: DMX pinout conversion es para convertir DMX, o sea, señal digital para control de iluminación,
por tanto, no tiene nada que ver con sonido.

Esto es apropiado para una conversión DMX del sistema propietario, generalmente con 5 pin al DMX GPL, que tiene 3, aunque es
cierto que muchos sistemas DMX vienen con CANON estandar de 3 contactos, o eso entiendo yo.
Te dejo un ejemplo:

https://www.thomann.de/es/stairville_pdc5cc_ip65_dmx_cable_10m_5pin.htm?sid=76bd280aaf1979a1e4d744b5b154e920

En cuanto a tu mesa, es fundamental que sepas si esa conexión es balanceada o no. Ten en cuenta que una conexión canon es balanceada y,
si tus conexiones de mesa no tiene implementado el "desbalanceo" de la señal, complicado está el tema para conectarla.

La razón del balanceo de una señal es para evitar interferencias, clicks, ruidos, etc., etc. y es fundamental cuando necesitamos
transportar una señal unos cuantos metros, 30, 20, 50 metros, por ejemplo. Por eso todas las señales de audio desde el
escenario hasta la mesa de mezclas se basan en conexiones balanceadas que, en ambos extremos deben ser desbalanceadas:

https://www.doctorproaudio.com/content.php?135-conexiones-balanceadas-no-balanceadas

Para una longitud corta de cables, te recomiendo que utilices (si la mesa no está balanceada), simplemente señal de audio (+) y
GND (tierra, masa). Debería funcionar con poca longitud de cables.

Haz pruebas con muy poco volumen, por las impedancias y, una vez localices las señales, adaptalo, por ejemplo, para utilizar jacks,...

Con poca o ninguna información del circuito lo veo un poco complicado, aunque, lo que creo que puedes identificar rápidamente es la
masa, solo abriendo un conector. Algo es algo.

Saludos y suerte!
Subir
1
Australia mod
#4 por Australia hace 2 semanas
Hola.
Para el tema de conexión de equipos balanceados y no balanceados, tenemos el tutorial https://www.hispasonic.com/tutoriales/como-conectar-bien-entradas-salidas-balanceadas-no-balanceadas/43541, magnífico, como todo lo de pablofcid.
Según http://www.bnoack.com/index.html?http&&&www.bnoack.com/data/DINconnector.html el conector de 5 puntas, en equipos europeos antiguos, puede ser para señales mono balanceadas o para señales estéreo. Si es para una señal mono balanceada, puede conectársele un XLR de 3 puntas, de forma que dos de ellas no estarán conectadas (eso mismo se indica en https://en.wikipedia.org/wiki/DIN_connector)
Subir
1
elpatxi_bcn
#5 por elpatxi_bcn hace 2 semanas
Hooolaquetal!!!!

Puede que me equivoque, pero diría que ésos conectores no son DIN de 5 polos, sino XLR de 5 pines, que son un poco más grandes. La sustitución parece muy fácil.

Parece una vieja mesa de emisora de radio, entonces es posible que dentro te encuentres que los 5 pines se usan. Dependiendo del sistema, serán 1/2 para entrada de micro, GND, un contacto de interruptor y otro de señalización(LED de encendido).

Hasta que no abra la mesa no sabremos más.

Saludos!!!!
Subir
1
Tonyguitar
#6 por Tonyguitar hace 2 semanas
albertobringas escribió:
La foto que le has pasado: DMX pinout conversion es para convertir DMX, o sea, señal digital para control de iluminación,
por tanto, no tiene nada que ver con sonido.

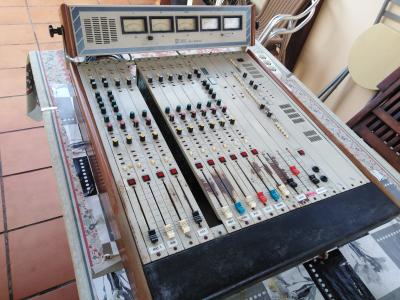

Ostra!!! eso seria una putada, no creo que sea eso, es una mesa que estaba en una emisora de radio y se la regalaron hace muchos años a un amigo y la tenia inutilizada, el tiene un estudio de grabacion y quiere darle uso.

Australia escribió:
Hola.
Para el tema de conexión de equipos balanceados y no balanceados, tenemos el tutorial https://www.hispasonic.com/tutoriales/como-conectar-bien-entradas-salidas-balanceadas-no-balanceadas/43541, magnífico, como todo lo de pablofcid.
Según http://www.bnoack.com/index.html?http&&&www.bnoack.com/data/DINconnector.html el conector de 5 puntas, en equipos europeos antiguos, puede ser para señales mono balanceadas o para señales estéreo. Si es para una señal mono balanceada, puede conectársele un XLR de 3 puntas, de forma que dos de ellas no estarán conectadas (eso mismo se indica en https://en.wikipedia.org/wiki/DIN_connector)


muchas gracias, echare un vistazo luego. :brindis:

elpatxi_bcn escribió:
ésos conectores no son DIN de 5 polos, sino XLR de 5 pines, que son un poco más grandes. La sustitución parece muy fácil.

Parece una vieja mesa de emisora de radio, entonces es posible que dentro te encuentres que los 5 pines se usan. Dependiendo del sistema, serán 1/2 para entrada de micro, GND, un contacto de interruptor y otro de señalización(LED de encendido).


efectivamente, esta mesa es de una emisora de radio antigua, y son conectores de 5 pines, supongo que lo que debo hacer es identificar de los 5 pines cuales corresponden con el XLR, por que la mesa tiene alimentacion phantom, entonces, lo que tengo que hacer es identificar la alimentacion de 45v.

Voy abrir un modulo y os pongo fotos para que veais como es, muchas gracias.



---------------------


¿que tal si pido 20 piezas de este para sustituirlos?

https://www.cablepelado.es/conector-chasis-microfono-xlr-3-pin-hembra-gris


gracias.
Subir
Tonyguitar
#7 por Tonyguitar hace 2 semanas

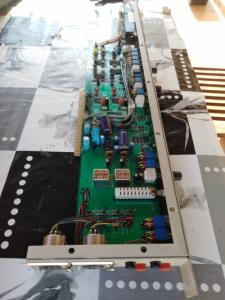

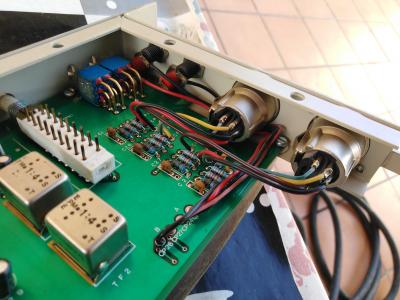

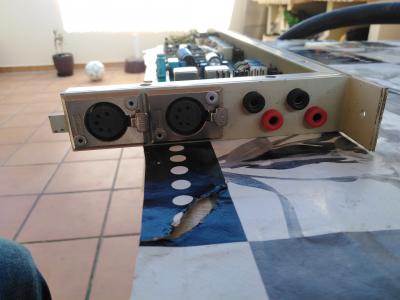

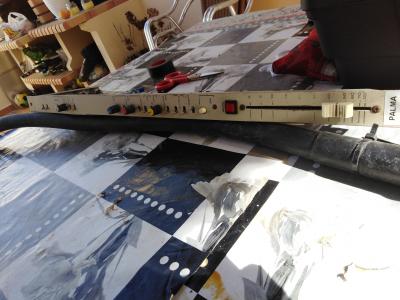

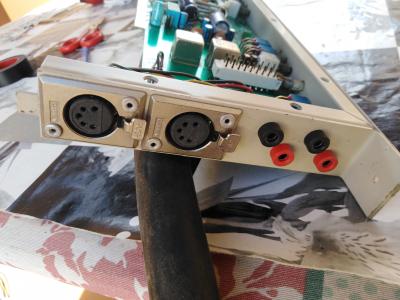

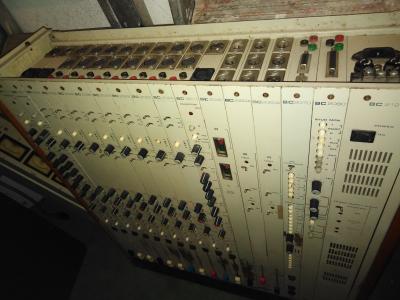

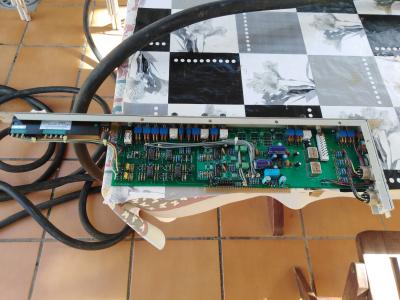

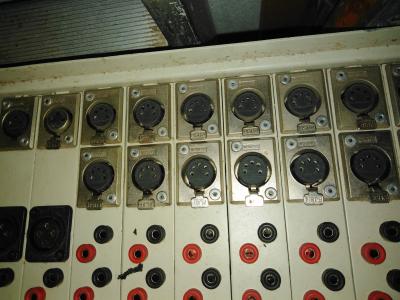

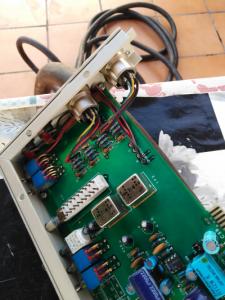

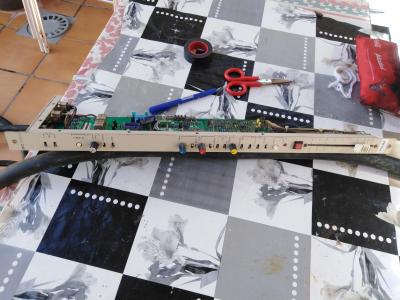

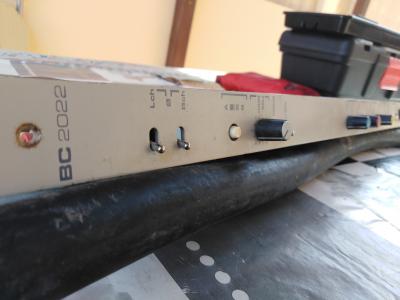

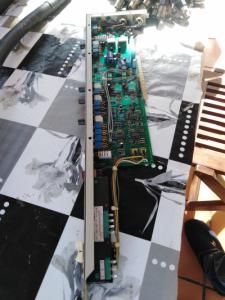

Unas fotos de un canal, pues igual que este, tengo en total que modificar 8 canales, 16 clavijas cannon XLR.
Archivos adjuntos ( para descargar)
Subir
carmanyol
#8 por carmanyol hace 2 semanas
pero son canales estéreo, no tendrán previo ni phantom para micro.... en los canales 1 y 2 si que tenias, pero aquí tendrás que ver como va el previo, es que no tiene ni EQ...
Subir
Tonyguitar
#9 por Tonyguitar hace 2 semanas
Sabes que se me ocurre?

Coger la, mesa y identificar de los dos conectores din de 5 pin poniéndola en marcha,
Imagino que si es stereo tendremos el + y el - de cada micro por un lado que son 2 y 2 más el masa.

La, mesa si que lleva panthom, lo que no se es si el phantom afecta a estos canales, a ver si averiguo el conexionado y pido las bases cannon.
Subir
Tonyguitar
#10 por Tonyguitar hace 2 semanas

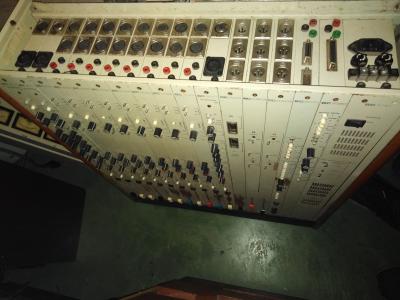

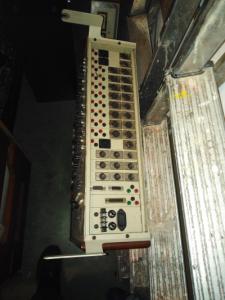

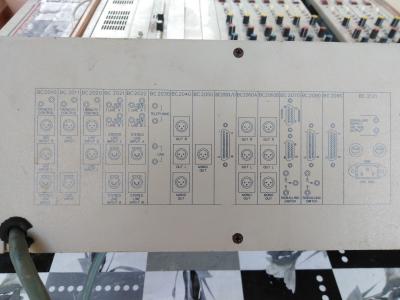

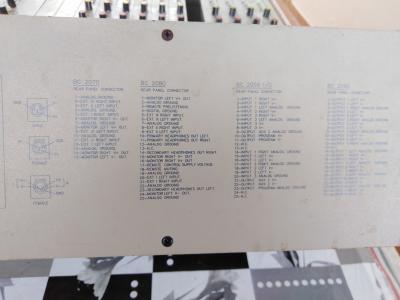

Más datos
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
albertobringas
#12 por albertobringas hace 2 semanas
Tonyguitar escribió:
Ostra!!! eso seria una putada, no creo que sea eso, es una mesa que estaba en una emisora de radio y se la regalaron hace muchos años a un amigo y la tenia inutilizada, el tiene un estudio de grabacion y quiere darle uso.


Claro, a eso me refería: la mesa es de audio y en cambio, en el siguiente post que publicas sobre la conversión, la foto es de DMX, que es para control digital
de iluminación, máquinas de humo y otro montón de aparatos que son controlados también con conectores canon.
En DMX hay dos tipos de conectores: con 3 y 5 puntas:

https://es.wikipedia.org/wiki/Digital_Multiplex

Con lo cual no te sirve la foto con la conversión que has publicado.

Saludos
Subir
elpatxi_bcn
#13 por elpatxi_bcn hace 2 semanas
Hooolaquetal!!!

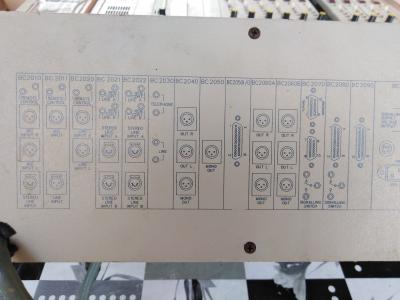

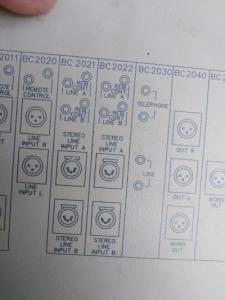

No son conectores DIN, son XLR de 5 pines, y cada uno es una entrada estéreo de línea.

Por lo que veo, sólo hay 3 entradas (canales) de micrófono, con el XLR típico de 3 pines.

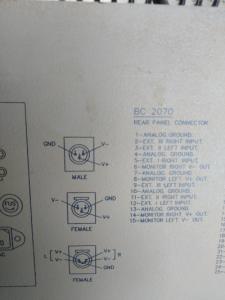

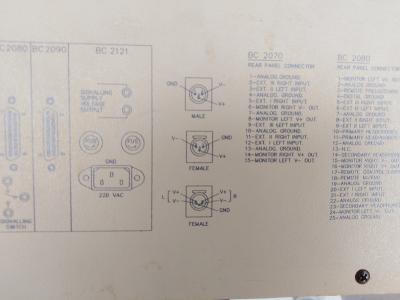

Toda la info que necesitas está en los dibujos de la mesa.


Saludos!
Subir
1
Tonyguitar
#14 por Tonyguitar hace 2 semanas
Muchas gracias.

Entonces los conectores que necesito son de 5 pin a 4 clavijas rca?

Sería este?

CablesOnline, 6 ft. 5 Pines XLR Hembra a 2 X XLR de 3 Pines Macho estéreo o Dual-Elements Cable de micrófono, XR-p5 F06 https://www.amazon.es/dp/B077D3F899/ref=cm_sw_r_other_apa_i_5RKrEb20H35BG
Subir
