Ayuda con 4 Adam f7

Alealejandro Luque
#1 por Alealejandro Luque el 23/05/2017
Tengo una duda,como conecto 4 Adam f7 (monitores activos) a una mesa mx1 de roland aira,algún tipo de empalme,conexión o alguna solución? No estoy muy puesto en sonido,soy principiante.
Muchas gracias.!!
Subir
javi_sd
#2 por javi_sd el 23/05/2017

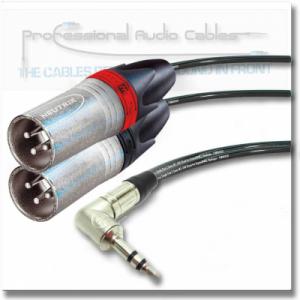

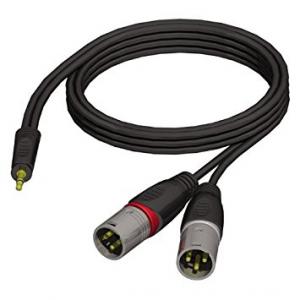

Como no te pilles un duplicador , que sea por cada canal así , un Jack trs macho a dos xlr balanceado. Algo tal como las fotos. Tendría que ser dos conjuntos, eso sería sólo uno.
Archivos adjuntos:
BBCode:
BBCode:
Subir
Alealejandro Luque
#3 por Alealejandro Luque el 23/05/2017
Muchas gracias por contestar,ese lo tengo pero no funciona de esa manera...
Subir
javi_sd
#4 por javi_sd el 23/05/2017
Seguramente no funciona por que estará en estereo, cada xlr recibe sólo una señal, habría que ver el esquema y modificar para que a cada xlr le lleguen los tres cables para hacer un balanceado único. No un estereo.
Subir
javi_sd
#5 por javi_sd el 23/05/2017
Los de la tienda los venden como un par para hacer un stereo L+R, y cada XLR llevará sólo masa y activo. Lo que realmente se necesita para ser un duplicador es que los tres cables que salen del trs o Jack balanceado es que cada conector XLR reciba dichos tres cables en su orden correcto, sería masa, activo(hot) y activo(cold) , así si funcionará dicho duplicador
Subir
