Ayuda con brazo technis

>Hola tengo el sigueinte problema . Me han dejado un plato que tiene en el portacapsulas del brazo uno de los pines esta undido y no ace contacto . Al soltar el portacapsulas para sacar el pin los cables se han saltado y ahora no se que cable iba a cada pin..... alguien tiene el esquema o sabe q cable va a cada pin? Lo que quiero hacer es cambiar los 5 cable el negro va soldado al brazo x el interior (me imagino q sera la masa)pero los otros(azul verde blanco y rojo) no se como los tengo q soldar... agluein sabe algo del tema q no encuentro nada.

Hola,

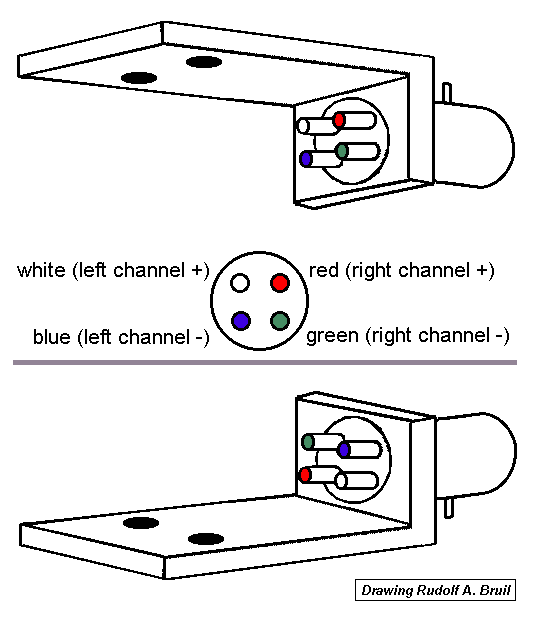

Quizá este pequeño diagrama te pueda servir, pero comprueba antes que tenga sentido en tu caso mirando el manual del fabricante:



Debería tener las cuatro clavijas identificadas con símbolos estampados en el plástico al lado de cada una de las cuatro patas. A menudo se necesita lupa y buena luz para leerlos.

Saludos,

Gracias BrainKaos mañana sustituyo los cables soldare asi y si no ya ire probando pero lo que tenia la duda era cuales eran los pares y ya me lo as resuelto gracias de nuevo xDD

#3

No hay de qué

Salud,

tabi5
