Ayuda con compresor Drawmer DL251

Victor Rangel
#1 por Victor Rangel el 09/06/2021
Hola a todos en el foro,

Pues recurro a ustedes por ayuda, resulta que compré un compresor Drawmer DL251 en ebay, al parecer tuvo una buena sacudida en el viaje y me llegó sonando algo adentro del equipo, al destaparlo veo un pequeño modulo con una serie de pines, y veo un socket disponible, el asunto es que no están enumerados por lo que puede ser insertado en dos sentido.

Pregunto, habrá alguien que tenga una foto o esquema donde pueda ver como va conectado y así poder resolver el problema?


Gracias de antemano
Subir
OFERTASVer todas
  • -35%
    Set de grabación completo de Focusrite
    184 €
    Ver oferta
  • -26%
    AKAI MPC Key 61
    1.290 €
    Ver oferta
  • -40%
    ¡Precio mínimo histórico! AKAI MPK 261
    298 €
    Ver oferta
Producciones LA CREACION
#2 por Producciones LA CREACION el 10/06/2021
#1 Hola Víctor,

he de decir que no tengo ni idea de circuitería, y menos en audio salvo unas nociones, pero dado que te venía así de serie yo miraría de devolverlo, porque eso de que tenga pines sueltos... Aunque los vuelvas a unir, quien te dice que no va a fallar otra cosa...

Lamento no poder decir más,

Un saludo hispasónic@s ;)
Subir
kamikase ♕ ♫
Synclavier
#4 por Synclavier el 20/06/2021
#1 El módulo con pines suelto puede ser un circuito integrado. Normalmente son de color negro, en forma de pastilla rectangular de la que salen los pines por los laterales y llevan escrito en la parte superior el modelo de intergado (un código de letras y números) y el nombre del fabricante.

Si está suelto supongo que irá en un zócalo, ya que si no es así significaría que se han roto las soldaduras o la placa y ya sería una avería importante.
Pero si simplemente se soltó del zócalo, debes fijarte en una hendidura en forma de semicircunferencia que lleva el integrado en uno de sus lados más cortos y después verás que en el zócalo también hay una hendidura similar en uno de sus lados más estrechos. Estas hendiduras deben coincidir al superponer el integrado con el zócalo para insertar el uno en el otro, o sea si por ejemplo la hendidura del zócalo está hacia la izquierda según miras el circuito, la del integrado también debe de quedar a la izquierda, coincidiendo con la del zócalo.

Al insertar el integrado al zócalo debes hacerlo con cuidado y fijándote bien en que todas las patillas del integrado estén posicionadas correctamente en los agujeros del zócalo, para luego hacer una leve presión sobre el integrado y que se inserte con suavidad, sin que ninguna patilla se doble.
Los integrados también suelen llevar un punto en un lateral cerca de la muesca semicircular, este punto corresponde con la patilla nº 1, pero con que te fijes en que coincidan las muescas de integrado y zócalo es suficiente.

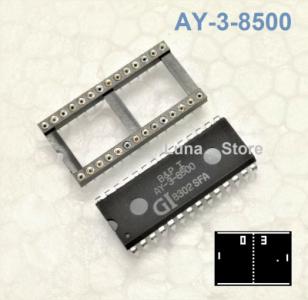

Te dejo una foto de un integrado y un zócalo donde puedes ver las muescas que te comento. Si el módulo que se soltó no es un integrado como el de la foto hazle tú una foto para saber lo que es. Comenta cualquier duda que tengas, un saludo.
