Ayuda mesa AEQ BC 2000 analogica

Hola:
Soy aficionado a la radio y participo en un taller de radio de una asociación cultural.
Tenemos una mesa AEQ BC 2000 que alguien desconectó y ahora yo estoy volviendo a conectar
Aunque no soy electrónico, la cosa no va mal y ya suena perfectamente y hace sus funciones en Control y Locutorio
Mi dificultad está ahora en volver a conectar las luces OnAir y por eso pido ayuda
¿Alguien podría decirme donde se conectan exactamente los cables de las luces? En el modulo BC2070 hay tres conexiones Rojo Verde y Negro
Por otro lado, quisiera conectar un botón de Tos Llamada, pero tiene un cable con conexión XRL Macho y no averiguo donde o como conectarlo a la mesa para sus funciones.
Gracias de antemano a quien pueda ayudarme

#16 ¿Tienes el manual con los esquemas?

Gracias Last_Monkey por responder.
No, no tengo los esquemas y no encuentro manual de la mesa. En AEQ me dijeron que no tenían nada ya de esa mesa. Y en la red solo encuentro los manuales de modelos BC300, BC500 y BC2000DIG que solo me orientan. Mandé incluso una pregunta al Instituto de RTVE, pero no me contestan.
Como dije, mi dificultad ahora es la conexión y configuración de las luces OnAir (roj y verd) y el botón de Tos/Llamada que es un dispositivo externo.

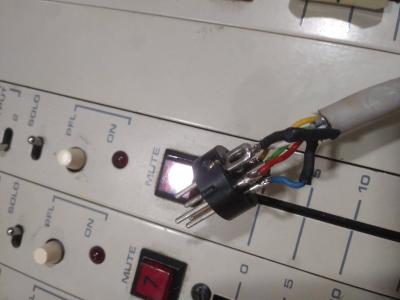

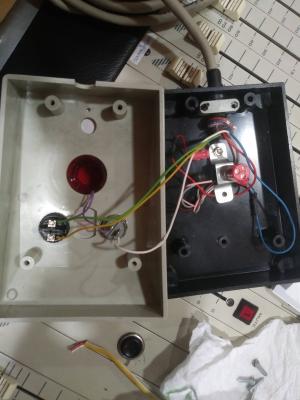

Pongo una foto de este abierto, para que el cableado pueda dar alguna pista.
Gracias otra vez.

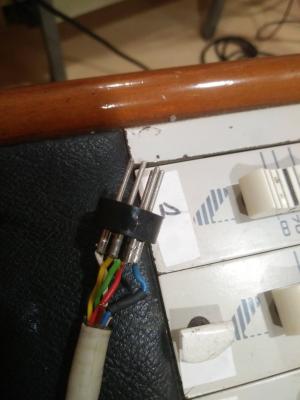

PD. conexiones clavija XRL macho : 1-verde, 2-amarillo,3-blanco (boton tos y llamada), 4-azul, 5- rojo (luz aviso)

Si me pasas un email por privado te paso los esquemas compañero😉

Bien. Todas las funciones de audio de la BC2000 funcionan perfectamente, hasta el hibrido telefonico. Muchisimas gracias por la ayuda.

Pero no consigo que encienda las luces verde-roja. La etapa de potencia (BC2121) tiene dos conexiones para el "signalling supply voltage output" en los que SÍ encienden las dos a la vez.
Cuando las conecto al RGB del modulo BC2070 (monit control) o al BC2080 (monit studio), no encienden, ni siquiera puenteando una de las salidas de la etapa con el negro común.
Son tres cables: 1=Rojo, 1=Verde y Negro=común.
He comprobado circuitos internos y parece que están bien. La mesa no saca voltage (24v) en estas conexiones. Pongo fotos.
¿Alguna idea? o me estoy enredando mucho.
Gracias de antemano.

Por fin el estudio de radio con la BC2000 funciona. Gracias enormes e infinitas por la ayuda. Last_Mokey te has ganado un lugar en el Paraiso de los Electroduendes. En breve espero que vuelvan a sonar nuestros programas del taller de radio.
Quedo a disposición de los foreros.
