Ayuda proyecto MP3 Bass Trainer DIY

Jesús
#1 por Jesús el 05/07/2014

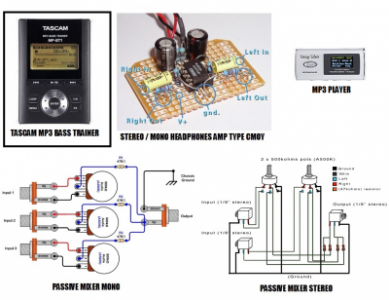

hola, mi intención es construir un pequeño aparato portátil similar al que tascam saco hace tiempo, aunque un poco mas simple, no tendría afinador, multiefectos ni posibilidad de loopear trozos de canción, quiero algo mas básico, tener en memoria el repertorio de canciones que estoy estudiando en ese momento, conectar mi bajo y mis auriculares, darle a play y escuchar la señal del bajo y de la canción mp3 mezcladas con posibilidad de ajustar el volumen de cada cosa. Para ello he pensado en integrar en un sola carcasa un mezclador pasivo, un viejo mp3 y un amplificador de auriculares, aunque me han surgido varias dudas: 1).- la primera es que tengo los esquemas de un mezclador pasivo stereo y otro mono, y yo necesito fusionar de algún modo ambos esquemas, porque necesito mezclar una señal de alta impedancia mono (salida pastillas bajo) con su pote de volumen y otra señal de alta impedancia stereo (salida amplificada headphones mp3) con su pote de volumen. 2.- la segunda es que no sé el orden que tengo que seguir para integrar todas las cosas, no sé si poner primero el mixer pasivo y después un amp stereo o como la señal del mp3 ya esta amplificada colocar el mp3 y el bajo con un amp mono hacia el mixer pasivo. Gracias
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • beyerdynamic DT-770 Pro
    138 €
    Ver oferta
  • -8%
    Behringer X Air XR18
    645 €
    Ver oferta
  • -35%
    Set de grabación completo de Focusrite
    184 €
    Ver oferta
mustang64
#2 por mustang64 el 05/07/2014
Hola,
El mezclador pasivo mono de la imagen te vale como estéreo, si en las entradas 1 y 2 conectas los canales L y R del MP3, y sustituyes los potenciómetros por uno de dos vías, como los de volumen de los equipos de música.

Creo que el previo del bajo lo deberías poner antes del mezclador, para que todas las señales fueran similares.

Saludos.

M64
Subir
Jesús
#3 por Jesús el 05/07/2014
muchas gracias, según dices, seria solamente cambiar el pote simple de 3 patillas por uno doble de 6, justo como esta en el circuito del mixer pasivo stereo, lo que pasa es que no se que tipo de pote poner, si líneal, logarítmico y tampoco se si esos valores del pote de 500 k y la resistencia de 47k serán adecuados a las señales que intento mezclar, para la del bajo creo que sí, porque es alta impedancia, y se supone que este esquema es para mezclar altas impedancias, pero la señal del mp3 ya va ligeramente amplificada porque la sacaría de la salida de los phones del mp3, lo suyo sería que esta señal fuera pre y no estuviera amplificada, pero imposible meter el soldador en el mp3 y mucho menos identificar la entrada pre y anular su amp, es trabajo de chinos.
Subir
