Ayuda con reparación technics

ALBERTO MONSERRAT
#1 por ALBERTO MONSERRAT el 05/10/2019
Hola, saludos!.
Solicito de ayuda, recientemente adquirí una technics sl-1200 mk2 en oportunidad, el pitch, velocidades, encendido y apagado van bien, ya desmonte todo y justo estoy ajustando piezas de brazo, pero es momento de pedir ayuda para saber como hacer el primer cambio:

saben como puedo hacer el cambio de la luz pop-up

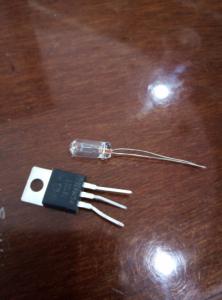

me interesa hacerlo con una bombilla de 12v que conseguí, al parecer es de la medida, para ello, también adquirí otra pieza electrónica para pasar la corriente de 20v (que entiendo es con lo que funciona originalmente ) a 12v, saben si se puede? y como conectarlo? que pasos debo seguir

espero me puedan ayudar, la intención es devolver este plato a la vida
Archivos adjuntos ( para descargar)
Subir
apache5
#2 por apache5 el 05/10/2019
Hola. Creo que seria mas practico poner un led con resistencia o la parte original... Por ebay veo que venden ambas opcions. La del led te la podrias hacer tu pero no es excesivamente cara si no quieres liarte. opcion led: https://www.ebay.es/itm/LAMP-BULB-FOR-TECHNICS-SL1200-SL1210-TARGET-POP-UP-REPLACES-SFDN122-01E-NEW-UK/303230375289?hash=item4699f05579:g:cY0AAOSwsqddMzfH

video de canvio por led: https://www.youtube.com/watch?v=w40-VyMtYMI

Usar una bombilla y un regulador de 12V diria que es inecesario aunque se puede hacer, conectas el pin 1 a los 21.6 (supuestamente la tensión que le llega directamente a la lampara des del conector de placa), el pin 2 a massa y el pin 3 da los 12V.

La opción led seria seguramente la que durará mas. La que venden en ebay se supone que está comprovada. Si optas por el DIY total comprate un led y calcula la resistencia necessaria para usarlo con los 21.6V (segun esquemas) que alimentan la lampara. El tema es que hay muchos leds con muchos colores, difusiones, luminancias y angulos de emision y no se cual seria el ideal. El que vende los leds preparados imagino que possiblemente usa uno adecuado para esta función. En el video quizas cuenta lo necessario.
Espero que te ayude
Subir
ALBERTO MONSERRAT
#3 por ALBERTO MONSERRAT el 05/10/2019
Hola de nuevo y disculpen, pero prácticamente empiezo desde cero y hablando de términos y voltajes ignoro completamente.
qué led debo pedir?, y qué resistencia seria la adecuada o como pedirla en la electrónica?
Subir
apache5
#4 por apache5 el 07/10/2019
Si no te aclaras lo mejor es que compres el led preparado, ya con su resistencia soldada, del primer enlace.
Subir
