Bocinas JBL VLA901i

Saludos.

Necesito la ayuda de alguien.

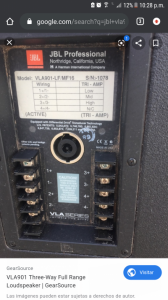

tengo una bocinas que trabajan a 4 vías

1+ 1-low

2+ 2-Mid

3+ 3-Hid

4 N C aún no se que significa está terminal O ES un retorno o sud graves ??

Se que necesito un cable de 8 lineas con conector speakon NL8 para la bocina pero mi pregunta es la siguiente?


Como puedo conectar a los amplificadores que ya los tengo comprados de bheringer 120000 watts?

Y se que no tienen conectores NL8 EN SU Salida de potencia.

Si alguien a tenido experiencia con estas bocinas por favor necesito una orientación.

Gracias

Aún no se como puedo

No trabajan a 4 vias sino a tres (Tri Amp), usan un Speakon de 8 polos y en los que el +4 y -4 no se usan.

Esa caja necesita 3 amplificadores (o tres canales de amplificación) para alimentar por separado cada una de las vias y previamente necesitas procesarlas ya sea con un crossover o con un procesador digital.

Tienen una cosa buena pero poco común y es que tienen los polos abiertos para hacer la conexión directamente pero eso solo se usaba si estaban en un lugar fijo.

Por cierto, no son pasivas luego no puedes usarlas con un solo amplificador.

Un saludo.

leer el manual primero ayuda mucho.

http://www.jblproservice.com/pdf/VLA%20Series/VLA901.pdf
https://adn.harmanpro.com/site_elements/executables/16982_1556571389/VLA901i_20SpecSheet_original.pdf
https://adn.harmanpro.com/site_elements/executables/19661_1571428207/JBL_VLA901L_1__original.pdf

O no?

Gracias ya encontré la manera de conectarlas

Gracias ya encontré la solución de como conectarlas
