Calrec S2 Proceso de recuperacion

AudioIngenia
#1 por AudioIngenia el 15/10/2019

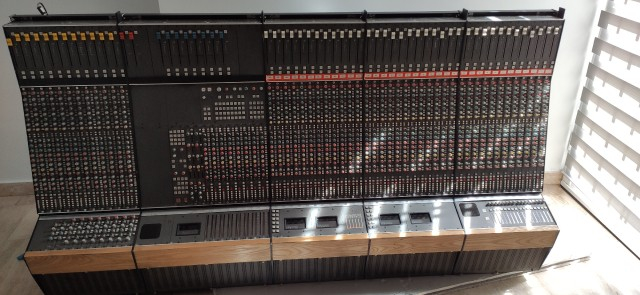

He pillado este maquinón con el objetivo de hacerle una puesta a punto y buscarle una nueva vida en un estudio de grabación.
Es una mesa de la marca Calrec modelo S2, de las ultimas grandes mesas analógicas construidas en este siglo.
Este modelo fue seleccionado por la BBC para sus estudios y unidades móviles.
Es un diseño electronico moderno, se calienta poco, tiene poco consumo y por ello poco mantenimiento, olvídate de recapear y de reparaciones contastes.
Aunque esta diseñada para entornos broadcast, se puede adaptar perfectamente a un estudio de grabación musical.
La industria del broadcast es la mas exigente en cuanto a requisitos de calidad y fiabilidad, por lo que no hay duda de que esta mesa esta a la altura de marcas reconocidas como Neve o SSL.
Especificaciones:
- 36 canales micro/linea + 12 canales estéreos micro/linea, o sea, 60 previos de micro!!
- 8 subgrupos estéreo, 2 máster y 8 auxiliares
- 10 módulos de dinámica independientes para insertar donde convenga.
- Vumeter en cada fader de canal
- Salida directa por cada canal
- Tamaño 2 x 1 mts aprox.
El primer paso es diseñar y mandar a construir unas patas soporte para la mesa, que por cierto pesa una barbaridad.
Iré informando y subiendo fotos del proceso de puesta a punto.... Atentos ....

Subir
2
robinette
#2 por robinette el 15/10/2019
:yeah:
Subir
AudioIngenia
#3 por AudioIngenia el 19/10/2019

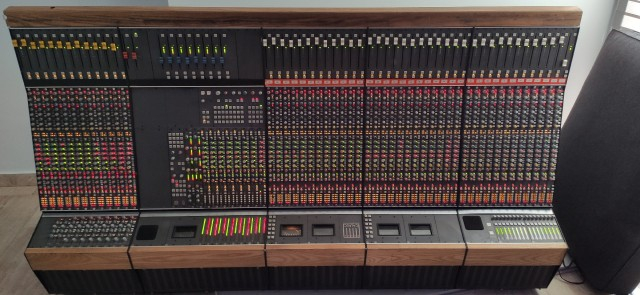

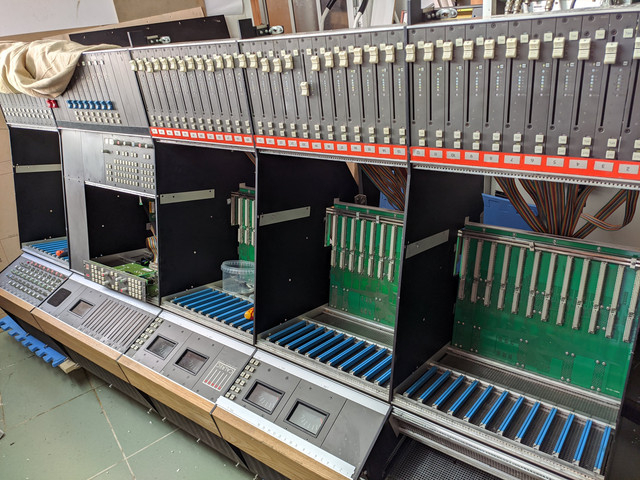

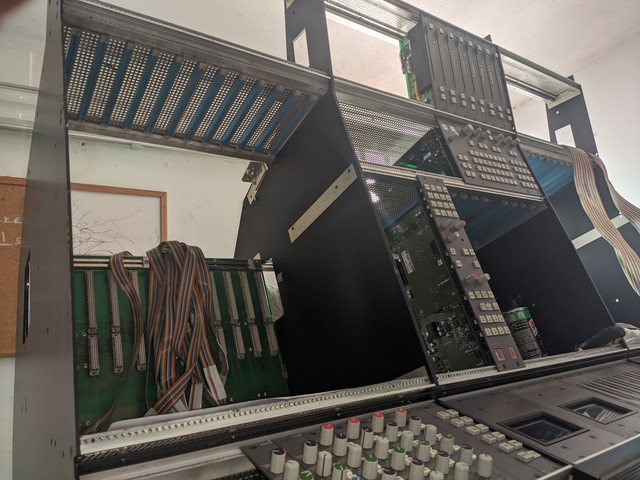

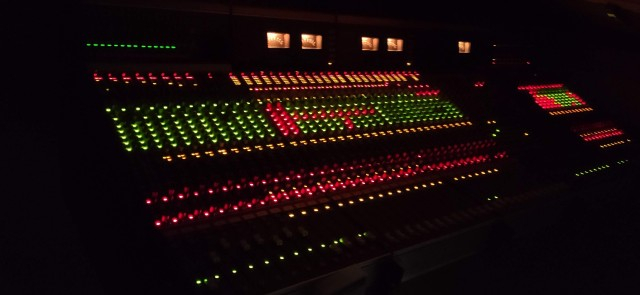

La Calrec "enchufada":

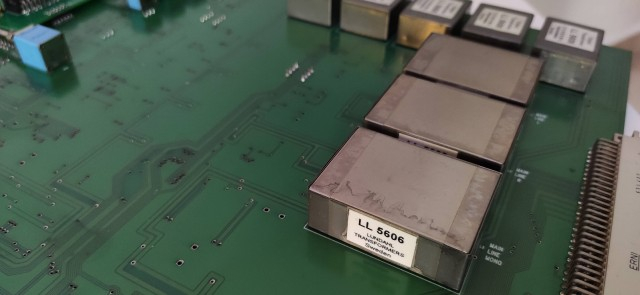

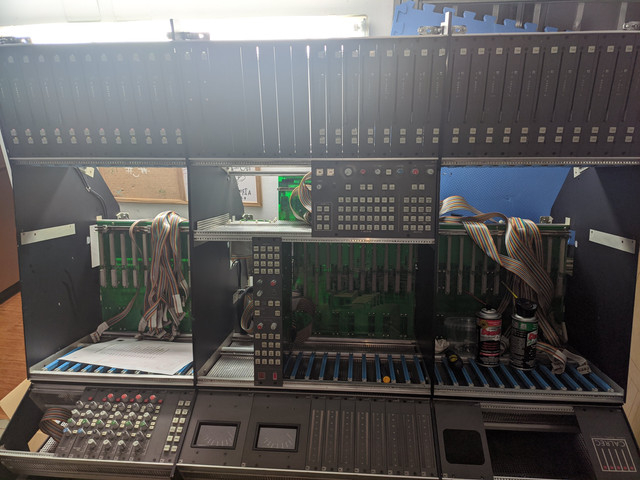

Un modulo Master con sus transformadores Lundahl:
Subir
AudioIngenia
#4 por AudioIngenia el 01/11/2019

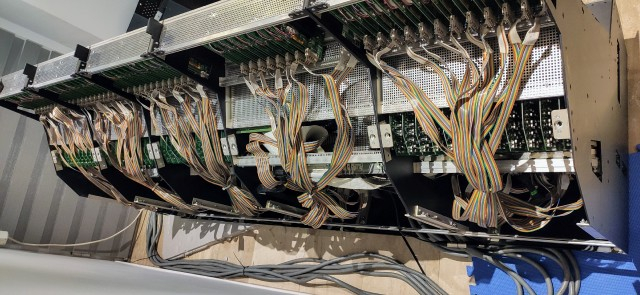

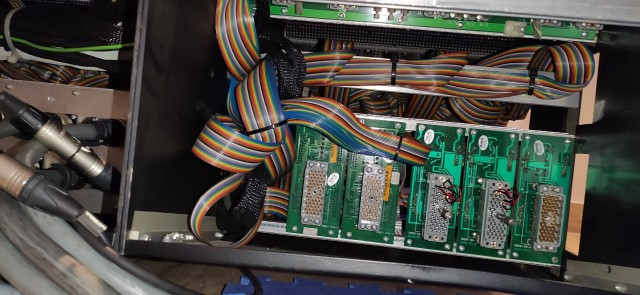

Una selva de cables internos
Subir
lpla
#5 por lpla el 01/11/2019
Es lo que tienen las Cadac.
Tienen tantas posibilidades de routing que necesitan muchos buses físicos,y muchos cables para poder menearlo,pero merece la pena,siempre.
Subir
AudioIngenia
#6 por AudioIngenia el 14/11/2019

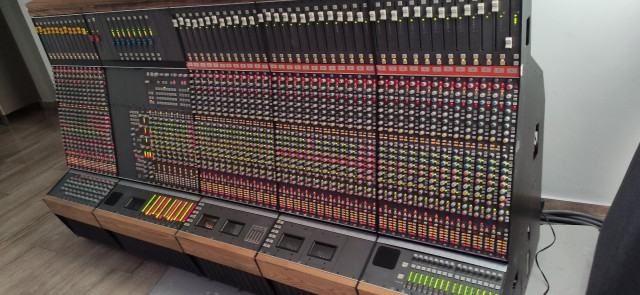

Nuevas lamparas de vumeters.
Prueba del alumbrado
Subir
AudioIngenia
#7 por AudioIngenia el 07/12/2019

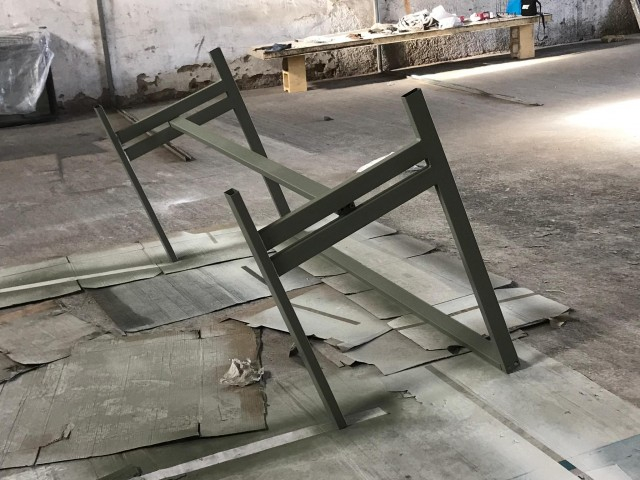

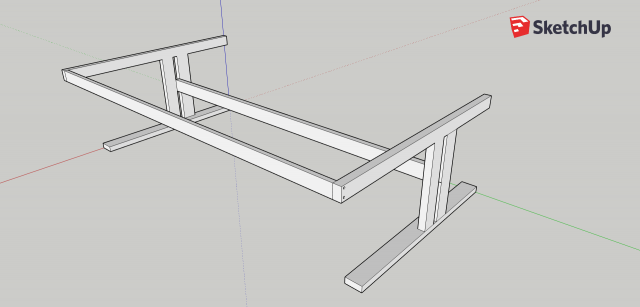

Diseño de patas soporte:
Subir
lpla
#8 por lpla el 07/12/2019
Saludos

Has tenido en cuenta la separación máxima entre soportes verticales?
En mesas de este tipo(por dimensiones y peso) suele estar limitada a 90-100 cm.

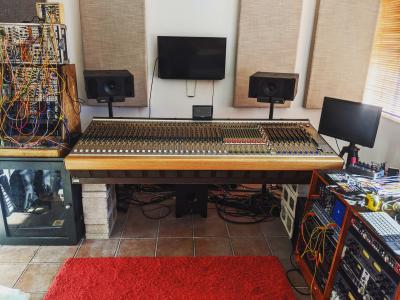

Te pongo como ejemplo una Cadac tipo F,cuyo máximo span es de unos 90 cm (viene indicado en el manual).
En la foto se ve que está incorrectamente apoyada,y provoca curvatura en el chasis,con los consiguientes problemas.
Archivos adjuntos ( para descargar)
Cadac F en ladrillos.jpg
Subir
AudioIngenia
#9 por AudioIngenia el 07/12/2019
Gracias por el consejo. Es una de las cosas que comprobaré una vez tenga la estructura terminada. De todos modos creo que los puntos de apoyo de esta estructuras coinciden con los del soporte original.....
Subir
robinette
#10 por robinette el 08/12/2019
#8
Si la apoyas sobre un larguero te evitas curvatura (además de dar consistencia a los apoyos).

#7
Si el larguero central está a la altura adecuada para que la Cadac descanse sobre él... Todo ok.

Un saludo.
Subir
AudioIngenia
#11 por AudioIngenia el 20/12/2019

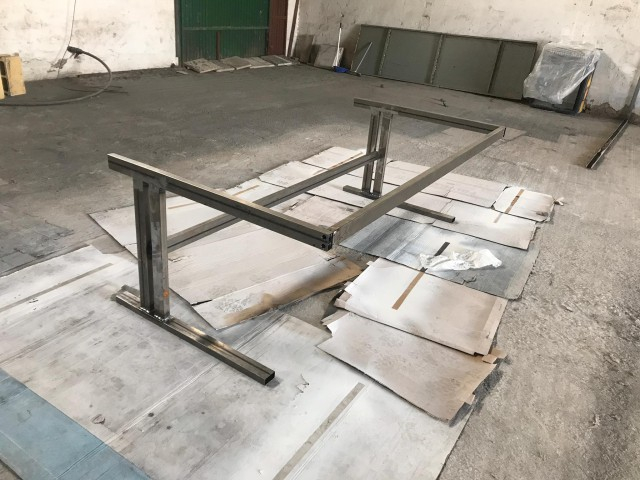

Zapatos nuevos casi finalizado
Subir
Pyjama
#12 por Pyjama el 20/12/2019
A ver como queda con el soporte!! tiene muy buena pinta!
Subir
AudioIngenia
#13 por AudioIngenia el 20/12/2019
Los vumeter no funcionaban. He averiguado que originalmente la señal para ellos salían y regresaban a través de un patch pannel, por lo que he hecho esos puentes en los Edac correspondiente.... Ahora funcionan perfectamente :plasplas:

Subir
