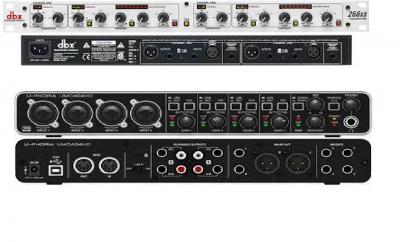

Como conectar compresor DBX 266XS con interfaz UMC404HD

  • 1
andres
#1 por andres el 02/05/2018
mi pregunta es Como conectar compresor DBX 266XS con interfaz UMC404HD para utilizarlo como insert en cualquier canal de mi mezcla en ableton live 9 y como hacer el ruteo gracias.
Archivos adjuntos ( para descargar)
descarga (1).jpg
Subir
kamikase ♕ ♫
#2 por kamikase ♕ ♫ el 02/05/2018
Sencillo.
Quieres la manera fácil o la difícil?
Subir
kamikase ♕ ♫
#3 por kamikase ♕ ♫ el 02/05/2018
Debes conectar el dbx a un out de la interfaz (3) y a un in de la interfaz para la vuelta. Desde el daw debes hacer la ruta del inserto y su vuelta y registrarla como efecto externo. En la configuración del panel de control debes configurar la ida y vuelta desde y hacia el efecto y luego activarla cuando la necesites desde un canal del DAW.

ES LA ÚNICA MANERA.

Si no entiendes bien como, dibuja con un lápiz la ruta del audio completa desde el daw la interfaz y el dbx y vas a entender.

Saludos.
Subir
kamikase ♕ ♫
#4 por kamikase ♕ ♫ el 02/05/2018
OJO:

Al utilizar un efecto externo no podrás volcar el audio internamente desde el DAW a un archivo. Tendrás que hacerlo siempre en tiempo real.
Subir
andres
#5 por andres el 02/07/2018
buenas tardes puede hacerme el favor de mostrarme el ruteo la verdad no entendí muy bien gracias
Subir
pedro
#6 por pedro el 03/07/2018
Hola. Resulta que la UMC 404 hd tiene en la parte de atras, 4 entradas para plug TRS justamente para inserts.
O sea, se conecta un microfono en la parte frontal, en alguna de las cuatro entradas disponibles, y se puede sacar señal hacia un procesador cualquiera por la correspondiente salida/entrada insert de atras, que luego vuelve por el mismo plug
Supongo que sabras como es la cuestion de los inserts, pero ante la duda aqui va: El plug de insert tiene 3 contactos, la punta toma la señal y esta vuelve procesada por el anillo al lado de la punta en el plug. O sea, del plug TRS se hacen salir 2 cables, uno sale de la punta, y el otro del anillo, usando la malla en comun. Entonces el primer cable va hacia la entrada de el procesador (compresor en este caso) y el segundo se conecta a la salida del compresor Fijate cualquier youtube de conexion en Y para TRS
Subir
1
andres
#7 por andres el 03/07/2018

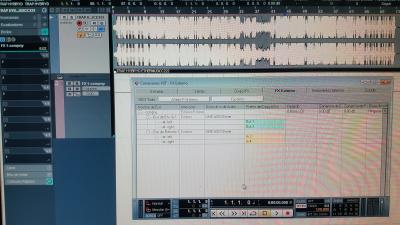

adjunto las fotos para ver si esta bien el ruteo gracias por la ayuda
Archivos adjuntos ( para descargar)
Subir
andres
#8 por andres el 03/07/2018

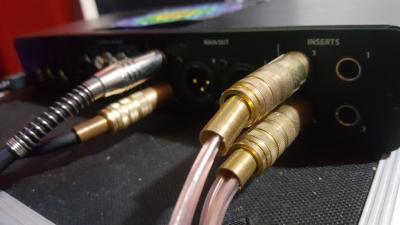

esta es la única forma que recibo entrada en el compresor e probado varias formas ayuda ?
Archivos adjuntos ( para descargar)
Subir
andres
#9 por andres el 03/07/2018
puede ayudarme dibujando la conexión por favor gracias???
Archivos adjuntos ( para descargar)
Subir
robinette
#10 por robinette el 03/07/2018
#6
Veo que Andrés no especifica nada, pero el hilo en su origen trata del insertos de hardware en mezcla.
Si ésta es su duda (que al 99% será, puesto que pide que le aclaren la explicación de Kamikase) los inserts de la interfaz no intervienen para nada, solo una salida y una entrada (en el caso de ser una pista mono).

Un saludo.
Subir
andres
#11 por andres el 03/07/2018
si esta especificado mi pregunta es Como conectar compresor DBX 266XS con interfaz UMC404HD y la respuesta no mem ayudo en nada si puede dibujar la conexion es lo que me interesa gracias
Subir
Dogbert
#12 por Dogbert el 03/07/2018
Ya te lo explicaron correctamente en #3 . Qué parte no entiendes?

Dentro de Ableton tienes que saber configurar un bus para efectos externos, el manual seguramente lo explica.

.
Subir
pedro
#13 por pedro el 03/07/2018
Bien, no es como lo has dibujado. En el manual, no figura mucha explicacion al respecto, pero todos los demas dispositivos que use, tienen una conexion insert, tal como las 4 de atras, que son tomas jack, y dicen especificamente insert; son salida y retorno en el mismo jack. Entiendo que estas son identicas a las que conozco, o sea. de cada jack, se usa para sacar la señal y devolverla procesada. Entonces, en la parte de adelante del umc, conectas el microfono, en alguna entrada determinada. Esta tiene un numero del 1 al 4, y en la parte de atras, vas al jack insert del mismo numero donde pusiste el microfono. La punta del plug que entra en ese jack, es la que toma la señal que viene del microfono y debe pasar por una preamplificacion interna, para llegar a la punta. De ahi sale el cable que va a la entrada del compresor (a alguno de los 2 canales) y de la salida de ese mismo canal en el compresor sale el cable que vuelve al plug, en el anillo en este caso, que esta enchufado en el jack del insert que estas usando. la malla es compartida por ambos cables.
De modo que para el jack insert necesitas un plug TRS (stereo) de donde salen 2 cables, malla compartida y un vivo para punta y otro para anillo, y ambos cables van en el otro extremo a sendos plug TS (mono), que son los que entran en el compresor, en la entrada y salida de un canal, respectivamente. No se hacer los dibujos ni como cargarlos.
Podes tambien buscar el manual de alguna mesa de mezclas soundcraft, donde se detalla mucho mejor el tema del cableado insert. Si tenes ganas, mandame un mensaje personal por este medio, y veo si te puedo ayudar mas
Subir
1
robinette
#14 por robinette el 04/07/2018
andres escribió:
si esta especificado mi pregunta es Como conectar compresor DBX 266XS con interfaz UMC404HD y la respuesta no mem ayudo en nada

No. No está para nada especificado.
Conectar DBX y UMC... ¿para hacer qué?. ¿Inserto en grabación o inserto en mezcla?.
Porque sería diferente la conexión en tu interfaz.
El hilo en su origen se refiere a inserto en mezcla.
Pedro te está explicando el inserto en grabación.
¿Qué no entiendes?

Un saludo.
Subir
Dogbert
#15 por Dogbert el 04/07/2018
robinette escribió:
Conectar DBX y UMC... ¿para hacer qué?


Lo dice en el primer mensaje, para usarlo en la mezcla.

.
