Consulta de Chip de Doepfer A-103

Solucionado
Pablo M. - Sullibass
#1 por Pablo M. - Sullibass el 06/05/2022
Hola

Una vez compré un filtro A-103 y quien me lo envió me dejó puesto el bus al revés, lo conecté nada mas sacarlo de la caja (no lo comprobé, ni se me ocurrió que viniese mal conectado, mala suerte), y se me frió un chip
Parece que fue solo un chip, que hasta se partió pero no veo más componentes dañados
Quiero probar si se puede recuperar, lo compro y lo sueldo

A ver si alguien me puede decir qué chip es.
en el manual no sale, y como se ha frito y partido, no se lee

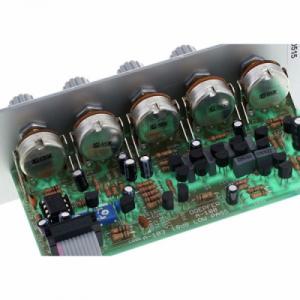

En la foto adjunta se ve a la izquierda, 8 patas, cuatro a cada lado

y si ya sabéis donde lo puedo comprar, lo agradeceré el doble.

PD: comprobad siempre las conexiones de los Doepfer... XD
Archivos adjuntos ( para descargar)
Subir
Solución elegida por el creador del hilo (Pablo M. - Sullibass)
Ruido genérico
#4 por Ruido genérico el 06/05/2022
Hola Pablo, el doepfer A-103 (diode ladder) monta un chip mc1458, tal vez sea ese?

*Con ocho patas
