Conversión Rotary, pasos de modificación de Nuestra Querida Pioneer DJM-3000 a Rotary.
Primero como ya es prácticamente misión imposible conseguir un Kit original de Pioneer para convertirla en Rotary (el Kit original es DJC-3000RV), aparte de ver y preguntar que hay gente que hace este KIT de manera artesanal y cuesta un riñón (250€ que me dijeron), me decidí hacerlo yo mismo.
El Kit Original Rotativo de este video es ya prácticamente casi imposible conseguirlo.
https://www.youtube.com/watch?v=JvTmSPLnPlc
Lo primero es saber que tipo de Potenciómetros podemos poner, investigando un poco, pude ver que para la DJM-3000 son potenciometros de 10K X2 (Estereo o 2 canales) Lineales, mas concretamente el modelo que pediré el mes que viene serán los ALPS RK16312101A2 que tienen los mismos valores que los faders originales de la DJM-3000:
Modelo exacto (si no se puede poner links avisarme y los elimino)
https://www.digikey.es/en/products/detail/alps-alpine/RK16312101A2/21721473
Por el momento por probar y ver que esta todo OK, estoy con unos ALPS 5K X2, recuperados de una vieja Acoustic control y he visto que funcionar funciona, aunque pondré los de 10K cuando los pida el mes que viene.

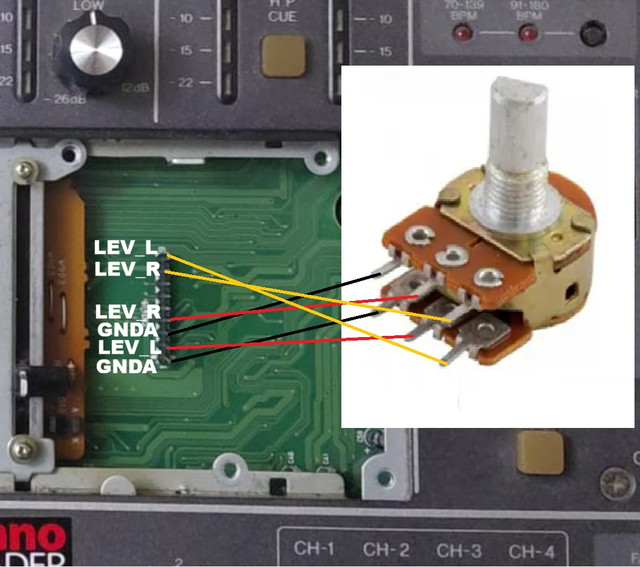

El Pinout de la DJM-3000 y los potenciómetros (Es Para los FADERS de canal 1 / 2 / 3 / 4):
y así se probo y funciona perfectamente.
Advertencia: Los 3 Pines sobrantes en PCB, se corresponden al control del Auto-Start, si se hace esta conversión, el Auto-Start del canal se perdería (en mi caso me da igual ya que jamás lo he usado)
https://youtu.be/ZuO_B9nD2DI?si=A53nrAi1dAk0kKua

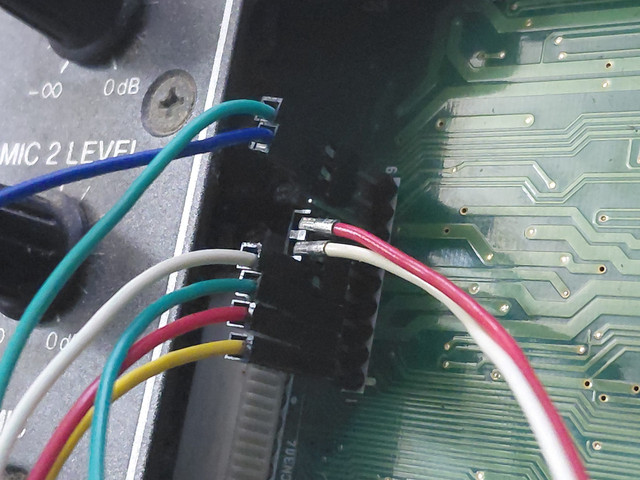

Para la conexión del potenciómetro con la PCB, he usado (reciclado) conectores tipo Dupont, modificándolos un poco, ya que sin modificar sobresalen y no se podría poner el nuevo faceplate:
Como veis en la imagen, sin modificar sobresalen, pero al desmontar el pin de su conector, se dobla con cuidado (son muy pequeños y faciles de romper), y se recorta con un cúter su conector, después, se meten nuevamente en su conector y se pegan con una gota minúscula de superglue, y como veis se reduce su tamaño a la mitad, de esta forma se quedan por dentro y hay margen suficiente para poder cerrar con el faceplate.

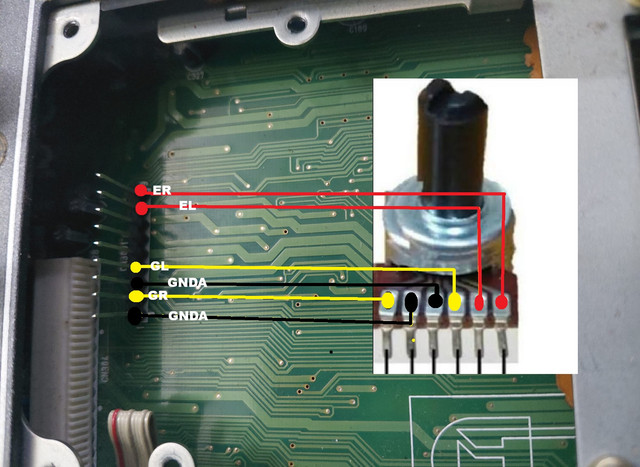

Para el Fader del MASTER
Es básicamente igual que los de canal, en este caso use otro Alps que tenia de reciclar, un 50K X2 (que cambiare por un 10k x2 tambien), este tiene el pibote central, lo que quiere decir que se queda enclavado en el centro del giro y si quieres subir mas solo sigues girandolo y listo.
FACEPLATE
Si tenéis por casa o por el trabajo alguna chapa metálica de al menos 1,5mm o mejor 2mm (ya que 2mm es la medida del faceplate original), sino tendréis que comprar un trozo de chapa en cualquier ferretería, yo use una chapa reciclada de mi trabajo que estaba para tirar, y justo es de 2mm de grosor y es acero cincado.

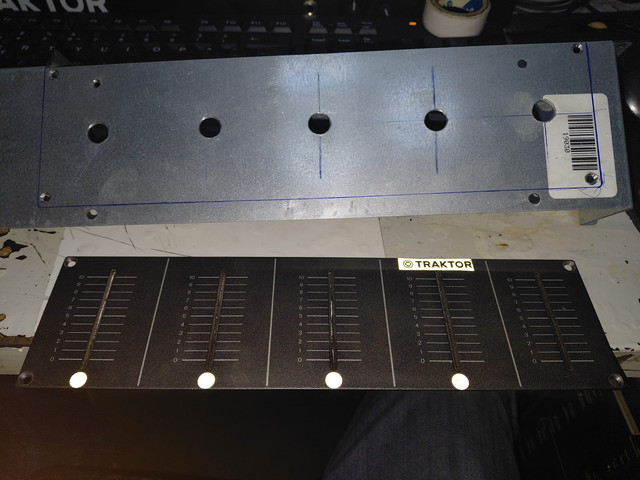

Lo primero es que use el faceplate original para hacer las líneas de corte y medidas para hacer los agujeros para atornillar los potenciómetros.

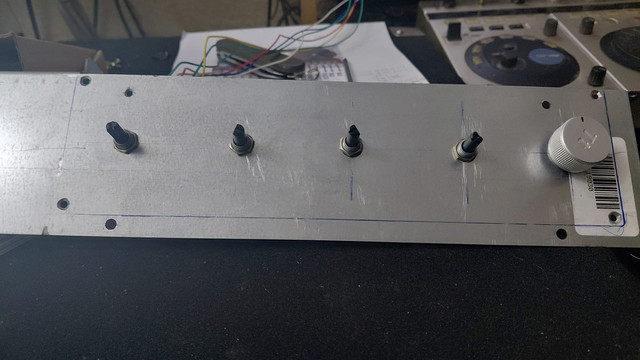

Una vez hechos los agujeros, tanto el de los potenciómetros y de los tornillos de anclaje, probé a poner los potenciómetros y después se hizo el avellanado de estos últimos (como están en el faceplate original)

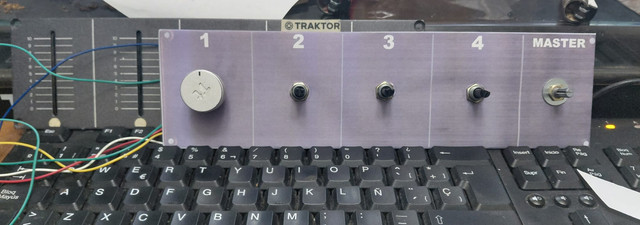

Ya viendo que estaban OK, corte y perfile la forma final del nuevo faceplate, intentando dejarlo lo mas cercano a la medida original (limando chepas, y quitando las rebabas de después de cortar con sierra de mano para metal), y se comprueba si entra solo sin forzarlo, una vez que entre solo, ya estaría terminado el corte.
[ Imagen externa no disponible ]
Ahora solo faltaría poner todos los potenciómetros, hacer un diseño para cubrir el nuevo faceplate.
DISEÑO PARA EL FACEPLATE

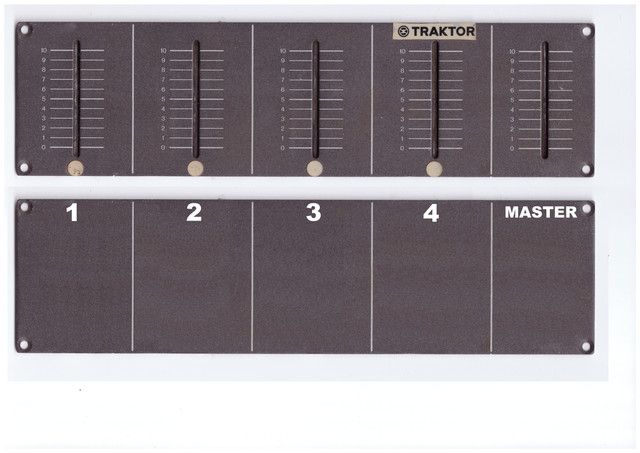

Para el diseño del faceplate, decidí escanear el original, y sobre el de manera muy rudimentaria (cutre) hacerlo en Paint, siendo este su resultado.
Claro esta no esta a tamaño real, para conseguirlo metí el diseño en PowerPoint, y ajustando poco a poco e imprimiendo varias hojas a baja calidad, conseguí dar con una medida casi exacta, quedando de esta manera (adjunto el Powerpoint para descargar)
https://uploadnow.io/files/0Bm7TbD
Solo me faltaría imprimirlo en vinilo para impresora Laser a buena calidad, pegarlo y estaría terminado (no se aprecia bien, pero quiero que sea el mismo color o similar al de la pintura original de la DJM)
PERILLAS ROTATIVAS
Aun me falta ver como quedan en las diferentes medidas que he pedido (os pondré los links de Aliexpress de las diferentes perillas)

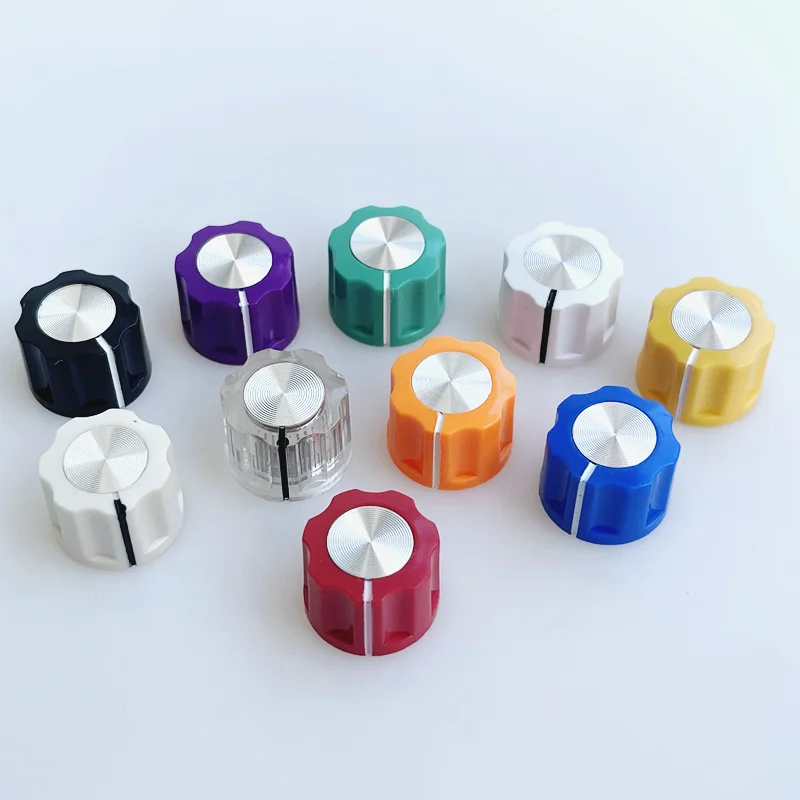

Para darle un aire nuevo a la mesa, decidí poner unas perillas rotativas, no solo a los canales, sino también a toda la mesa.
(El mismo modelo que las de este video)
https://www.youtube.com/watch?v=RsFs1-gYLMc

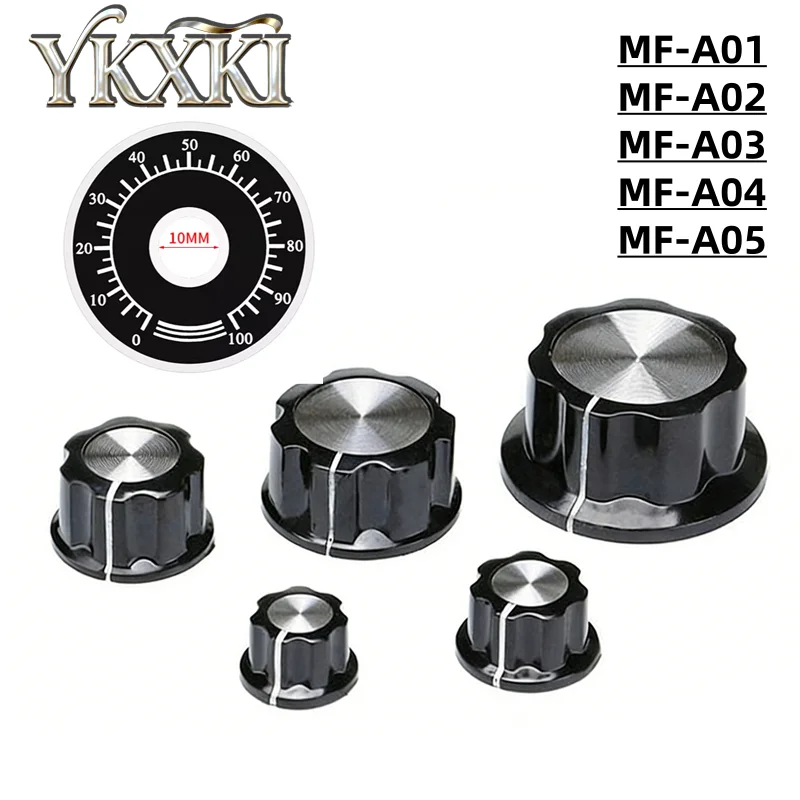

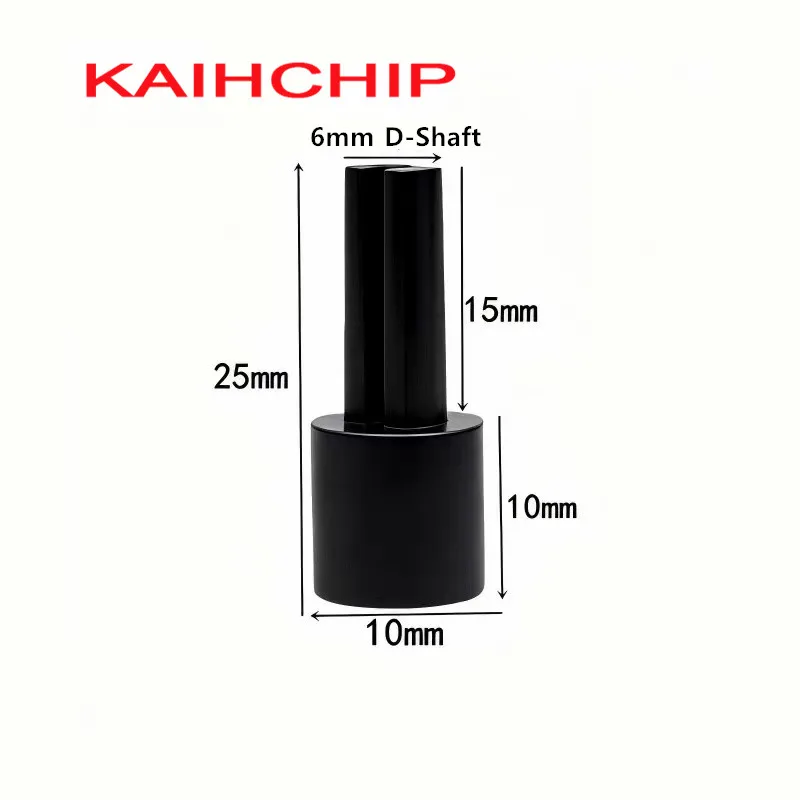

Lo que he pedido a sido esto (Todas las perillas con tornillo de fijación):
PERILLAS PARA LOS CANALES 1 / 2 / 3 / 4 / y MASTER
Modelos MF-A03-6.0 (de 6mm de grosor de vástago) 27mm de Diámetro (5 Unidades)
Modelos MF-A04-6.0 (de 6mm de grosor de vástago) 34mm de Diámetro (5 Unidades)
Modelos 0-100 digit scale (Esfera de medida desde 0 hasta 100) 40mm de diametro (10 Unidades)
https://es.aliexpress.com/item/1005010539630857.html?spm=a2g0o.order_list.order_list_main.17.1358194dFzgVQb&gatewayAdapt=glo2esp
PERILLAS PARA EL RESTO DE LA MESA
Modelo NEGRO (de 6.4mm de grosor de vástago) 16x12mm de Diámetro y altura (50 Unidades)
https://es.aliexpress.com/item/1005002854621727.html?spm=a2g0o.order_list.order_list_main.11.1358194dFzgVQb&gatewayAdapt=glo2espç

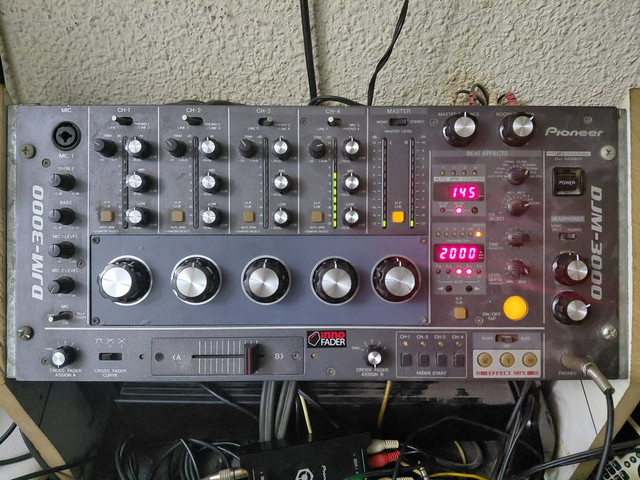

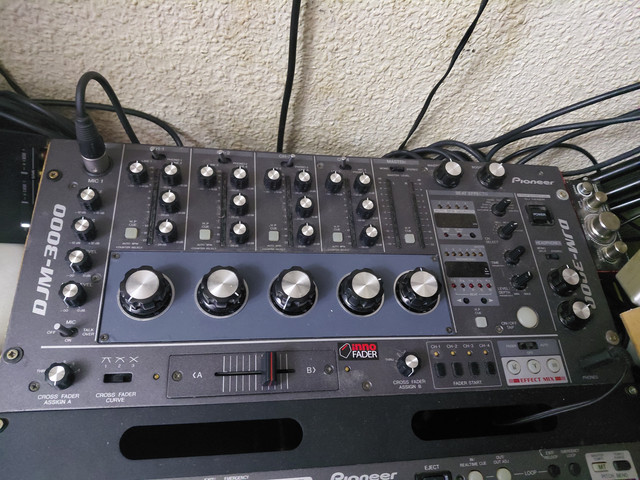

Resultado, no final, porque hay que cambiar los potenciómetros a 10k X2, y el faceplate a mi gusto y terminar de poner las perillas.
- Modelos MF-A03-6.0 (de 6mm de grosor de vástago) 27mm de Diámetro (Para Master Balance, Booth, Level Phones y Mixin Phones ¨H.P CUE¨)
- Modelos MF-A04-6.0 (de 6mm de grosor de vástago) 34mm de Diámetro (Para Canales 1 / 2 / 3 / 4 y Master)
- Modelos 0-100 digit scale (Esfera de medida desde 0 hasta 100) 40mm de diametro (Para Canales 1 / 2 / 3 / 4 y Master)
- Modelo NEGRO (de 6.4mm de grosor de vástago) 16x12mm de Diámetro y altura (Para todo el resto de la mesa)
y el video de como queda en vivo, el master aunque lo baje no baja el volumen, ya que tengo unos altavoces pequeños puestos en la salida de Booth.
https://www.youtube.com/watch?v=EHPxgcIutuw

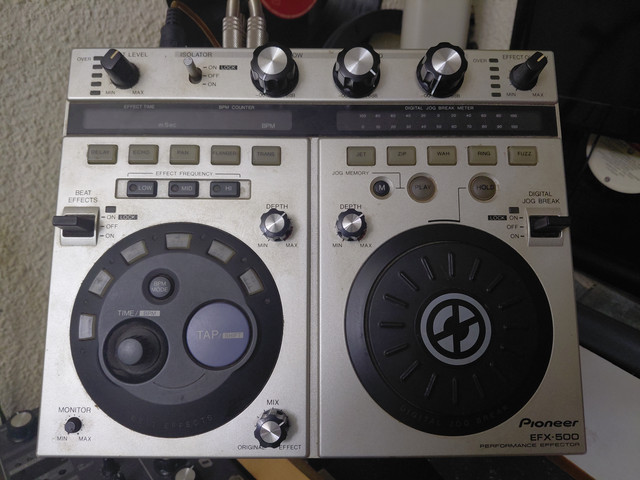

BONUS

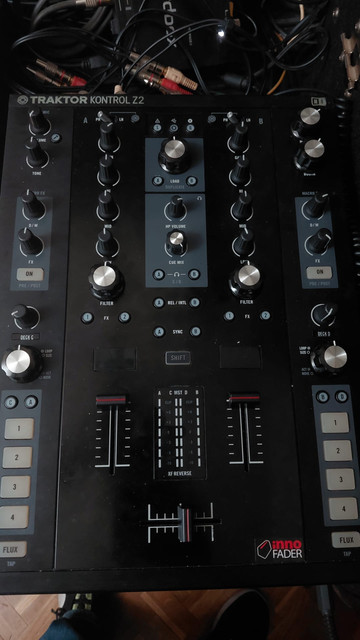

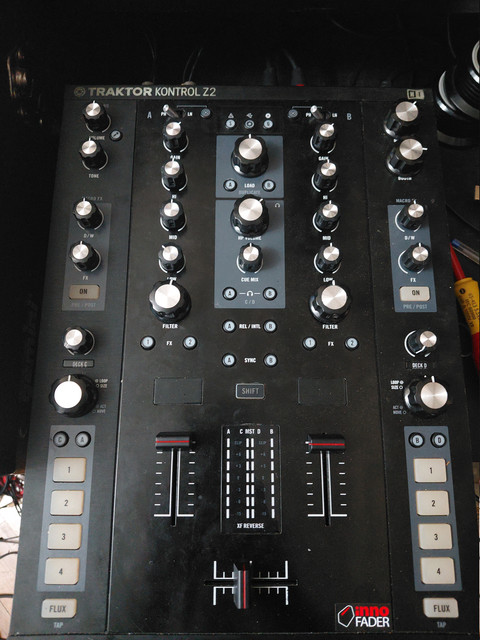

Voy a comprar mas perillas, porque la Traktor Z2... le da otra imagen estas perillas.
- Modelos MF-A03-6.0 (de 6mm de grosor de vástago) 27mm de Diámetro (Para Loop, Filter, Load, Master y Booth )
- Modelo NEGRO (de 6.4mm de grosor de vástago) 16x12mm de Diámetro y altura (Para todo el resto de la mesa)
Primero como ya es prácticamente misión imposible conseguir un Kit original de Pioneer para convertirla en Rotary (el Kit original es DJC-3000RV), aparte de ver y preguntar que hay gente que hace este KIT de manera artesanal y cuesta un riñón (250€ que me dijeron), me decidí hacerlo yo mismo.
El Kit Original Rotativo de este video es ya prácticamente casi imposible conseguirlo.
https://www.youtube.com/watch?v=JvTmSPLnPlc
Lo primero es saber que tipo de Potenciómetros podemos poner, investigando un poco, pude ver que para la DJM-3000 son potenciometros de 10K X2 (Estereo o 2 canales) Lineales, mas concretamente el modelo que pediré el mes que viene serán los ALPS RK16312101A2 que tienen los mismos valores que los faders originales de la DJM-3000:
Modelo exacto (si no se puede poner links avisarme y los elimino)
https://www.digikey.es/en/products/detail/alps-alpine/RK16312101A2/21721473
Por el momento por probar y ver que esta todo OK, estoy con unos ALPS 5K X2, recuperados de una vieja Acoustic control y he visto que funcionar funciona, aunque pondré los de 10K cuando los pida el mes que viene.
El Pinout de la DJM-3000 y los potenciómetros (Es Para los FADERS de canal 1 / 2 / 3 / 4):
y así se probo y funciona perfectamente.
Advertencia: Los 3 Pines sobrantes en PCB, se corresponden al control del Auto-Start, si se hace esta conversión, el Auto-Start del canal se perdería (en mi caso me da igual ya que jamás lo he usado)
https://youtu.be/ZuO_B9nD2DI?si=A53nrAi1dAk0kKua
Para la conexión del potenciómetro con la PCB, he usado (reciclado) conectores tipo Dupont, modificándolos un poco, ya que sin modificar sobresalen y no se podría poner el nuevo faceplate:
Como veis en la imagen, sin modificar sobresalen, pero al desmontar el pin de su conector, se dobla con cuidado (son muy pequeños y faciles de romper), y se recorta con un cúter su conector, después, se meten nuevamente en su conector y se pegan con una gota minúscula de superglue, y como veis se reduce su tamaño a la mitad, de esta forma se quedan por dentro y hay margen suficiente para poder cerrar con el faceplate.
Para el Fader del MASTER
Es básicamente igual que los de canal, en este caso use otro Alps que tenia de reciclar, un 50K X2 (que cambiare por un 10k x2 tambien), este tiene el pibote central, lo que quiere decir que se queda enclavado en el centro del giro y si quieres subir mas solo sigues girandolo y listo.
FACEPLATE
Si tenéis por casa o por el trabajo alguna chapa metálica de al menos 1,5mm o mejor 2mm (ya que 2mm es la medida del faceplate original), sino tendréis que comprar un trozo de chapa en cualquier ferretería, yo use una chapa reciclada de mi trabajo que estaba para tirar, y justo es de 2mm de grosor y es acero cincado.
Lo primero es que use el faceplate original para hacer las líneas de corte y medidas para hacer los agujeros para atornillar los potenciómetros.
Una vez hechos los agujeros, tanto el de los potenciómetros y de los tornillos de anclaje, probé a poner los potenciómetros y después se hizo el avellanado de estos últimos (como están en el faceplate original)
Ya viendo que estaban OK, corte y perfile la forma final del nuevo faceplate, intentando dejarlo lo mas cercano a la medida original (limando chepas, y quitando las rebabas de después de cortar con sierra de mano para metal), y se comprueba si entra solo sin forzarlo, una vez que entre solo, ya estaría terminado el corte.
[ Imagen externa no disponible ]
Ahora solo faltaría poner todos los potenciómetros, hacer un diseño para cubrir el nuevo faceplate.
DISEÑO PARA EL FACEPLATE
Para el diseño del faceplate, decidí escanear el original, y sobre el de manera muy rudimentaria (cutre) hacerlo en Paint, siendo este su resultado.
Claro esta no esta a tamaño real, para conseguirlo metí el diseño en PowerPoint, y ajustando poco a poco e imprimiendo varias hojas a baja calidad, conseguí dar con una medida casi exacta, quedando de esta manera (adjunto el Powerpoint para descargar)
https://uploadnow.io/files/0Bm7TbD
Solo me faltaría imprimirlo en vinilo para impresora Laser a buena calidad, pegarlo y estaría terminado (no se aprecia bien, pero quiero que sea el mismo color o similar al de la pintura original de la DJM)
PERILLAS ROTATIVAS
Aun me falta ver como quedan en las diferentes medidas que he pedido (os pondré los links de Aliexpress de las diferentes perillas)
Para darle un aire nuevo a la mesa, decidí poner unas perillas rotativas, no solo a los canales, sino también a toda la mesa.
(El mismo modelo que las de este video)
https://www.youtube.com/watch?v=RsFs1-gYLMc
Lo que he pedido a sido esto (Todas las perillas con tornillo de fijación):
PERILLAS PARA LOS CANALES 1 / 2 / 3 / 4 / y MASTER
Modelos MF-A03-6.0 (de 6mm de grosor de vástago) 27mm de Diámetro (5 Unidades)
Modelos MF-A04-6.0 (de 6mm de grosor de vástago) 34mm de Diámetro (5 Unidades)
Modelos 0-100 digit scale (Esfera de medida desde 0 hasta 100) 40mm de diametro (10 Unidades)
https://es.aliexpress.com/item/1005010539630857.html?spm=a2g0o.order_list.order_list_main.17.1358194dFzgVQb&gatewayAdapt=glo2esp
PERILLAS PARA EL RESTO DE LA MESA
Modelo NEGRO (de 6.4mm de grosor de vástago) 16x12mm de Diámetro y altura (50 Unidades)
https://es.aliexpress.com/item/1005002854621727.html?spm=a2g0o.order_list.order_list_main.11.1358194dFzgVQb&gatewayAdapt=glo2espç
Resultado, no final, porque hay que cambiar los potenciómetros a 10k X2, y el faceplate a mi gusto y terminar de poner las perillas.
- Modelos MF-A03-6.0 (de 6mm de grosor de vástago) 27mm de Diámetro (Para Master Balance, Booth, Level Phones y Mixin Phones ¨H.P CUE¨)
- Modelos MF-A04-6.0 (de 6mm de grosor de vástago) 34mm de Diámetro (Para Canales 1 / 2 / 3 / 4 y Master)
- Modelos 0-100 digit scale (Esfera de medida desde 0 hasta 100) 40mm de diametro (Para Canales 1 / 2 / 3 / 4 y Master)
- Modelo NEGRO (de 6.4mm de grosor de vástago) 16x12mm de Diámetro y altura (Para todo el resto de la mesa)
y el video de como queda en vivo, el master aunque lo baje no baja el volumen, ya que tengo unos altavoces pequeños puestos en la salida de Booth.
https://www.youtube.com/watch?v=EHPxgcIutuw
BONUS
Voy a comprar mas perillas, porque la Traktor Z2... le da otra imagen estas perillas.
- Modelos MF-A03-6.0 (de 6mm de grosor de vástago) 27mm de Diámetro (Para Loop, Filter, Load, Master y Booth )
- Modelo NEGRO (de 6.4mm de grosor de vástago) 16x12mm de Diámetro y altura (Para todo el resto de la mesa)
