Convertir a teclado módulo Groovebox

RexSiS
#1 por RexSiS el 04/11/2023
Bueno, pues como bien dice el título, este brico se trata de convertir una Groovebox Roland MC-101 a teclado, utilizando para ello una MC-101 que tengo por casa y a la que se le derramó un bote de alcohol isopropílico borrándose toda la serigrafía y que pude restaurar previamente cambiándole el color a blanco, y una teclado Arturia MiniLab 3 que se ha comprado ex profeso para tal fin.

Esta idea me viene rondando la cabeza desde hace bastante tiempo ya que, el MC-101 aunque siempre me ha parecido un módulo bastante capaz, siempre lo vi corto en mando para su control. También he de decir que, me he lanzado finalmente hacerlo después de ver el magnífico vídeo de Pablo de "Cómo convertir en módulo tu teclado sintetizador" y me resultaba curioso recrearlo pero a la inversa.

Para llevar a cabo este proyecto, que por cierto llevo algo más de un mes con ello, se va a llevar a cabo tanto, transformación de PCBs que traen ambos instrumentos, construcción de placas PCBs para poder adaptar la nueva configuración, diseño e impresión 3D... y un largo etc de procesos para llevar a buen puerto este proyecto.

He de decir que no soy experto en nada, solo me conduce mi propia curiosidad por aprender algo nuevo cada día, y mi oficio dista mucho de lo que aquí se va detallar.



Poco a poco iré colgando avances, pronto lo que llevo realizado hasta ahora, y según vea interés por ello valoraré seguir desarrollando este hilo porque, ya me está llevando bastantes horas desarrollarlo, y si acabo viendo que no despierta curiosidad pues sería una pérdida de tiempo documentarlo.


Un saludo a todos! :yeah:
Subir
2
OFERTASVer todas
  • -10%
    Komplete Kontrol M32 edición limitada
    98 €
    Ver oferta
  • -23%
    LD Systems Dave 12 G3
    695 €
    Ver oferta
  • -32%
    Casio AP-650 MBK Celviano
    795 €
    Ver oferta
Wikter
#2 por Wikter el 04/11/2023
Tengo un XP50 inutilizado y me inquieta la idea de ponerlo en marcha con tripas nuevas.
Aquí estaré...
Subir
JupiterBlues
#3 por JupiterBlues el 05/11/2023
Interesante, estaré pendiente, animo.
Subir
RexSiS
#4 por RexSiS el 07/11/2023
Bueno, me alegra ver que despierta cierto interés :plasplas:


Primeramente intentaré explicar lo que llevo hecho hasta ahora, no tengo mucho tiempo, así que en 2 o 3 entradas me pondré al día ya que este proyecto de salir bien, me llevará varios meses llevarlo a cabo.

Lo primero y antes de empezar a reunir componentes, era intentar replicar el panel frontal de la Roland MC-101, lleva muchos controles y sobre todo botones que tienen que estar perfectamente centrados cada uno en su sitio para que cuando sean pulsados y se liberen, hagan su recorrido a la perfección sin atascos, así que esto era lo primero, si no lo lograba, trabajar en el resto era inútil. Así que con calibre en mano paso a tomar mediciones y en FreeCad comienzo con el diseño con el panel frontal. Lo primero de todo era cuadrar los agujeros de fijación de la PCB de controles manuales, midiéndolos y cada uno estuviese en su sitio para un buen centrado de esta al panel.

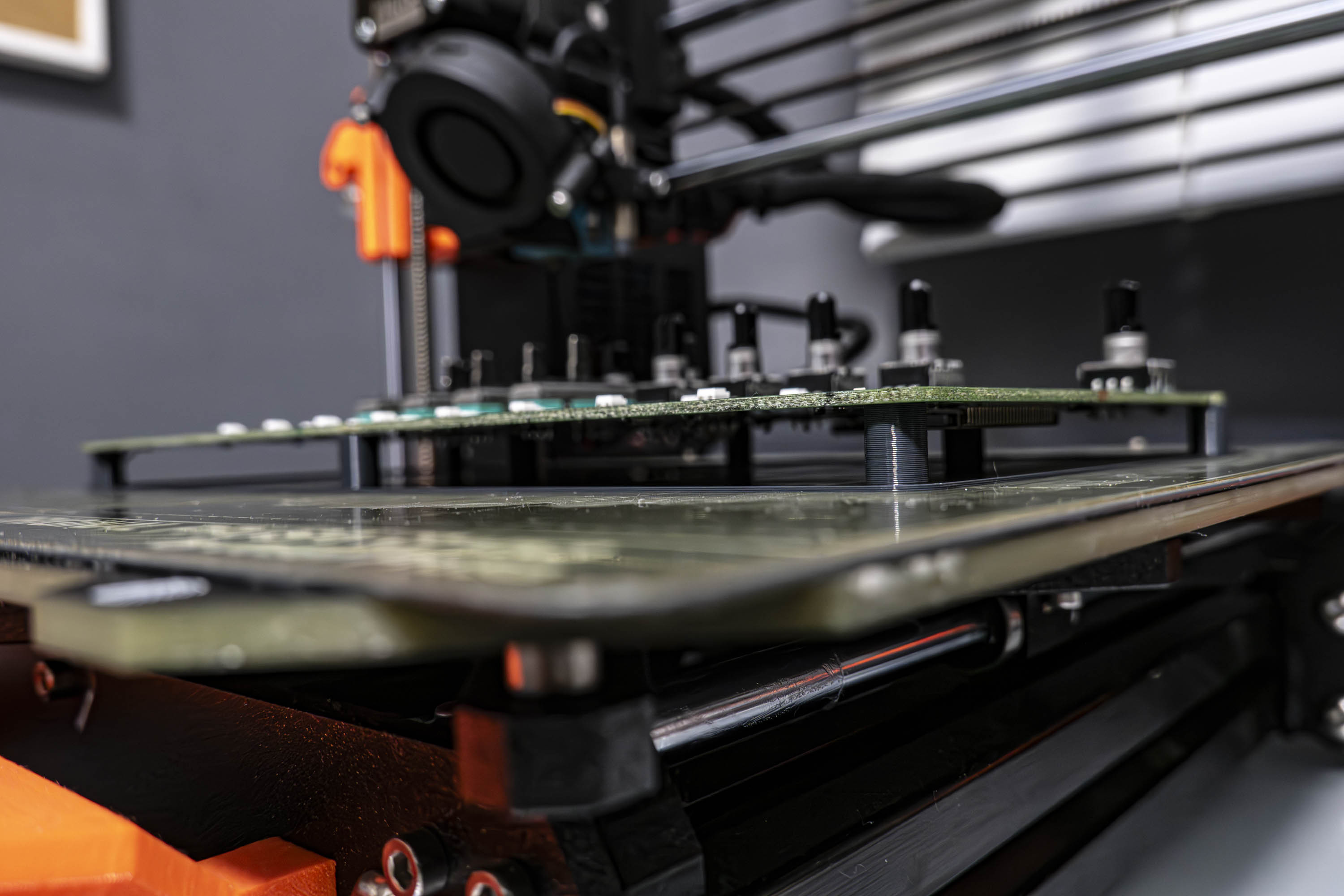

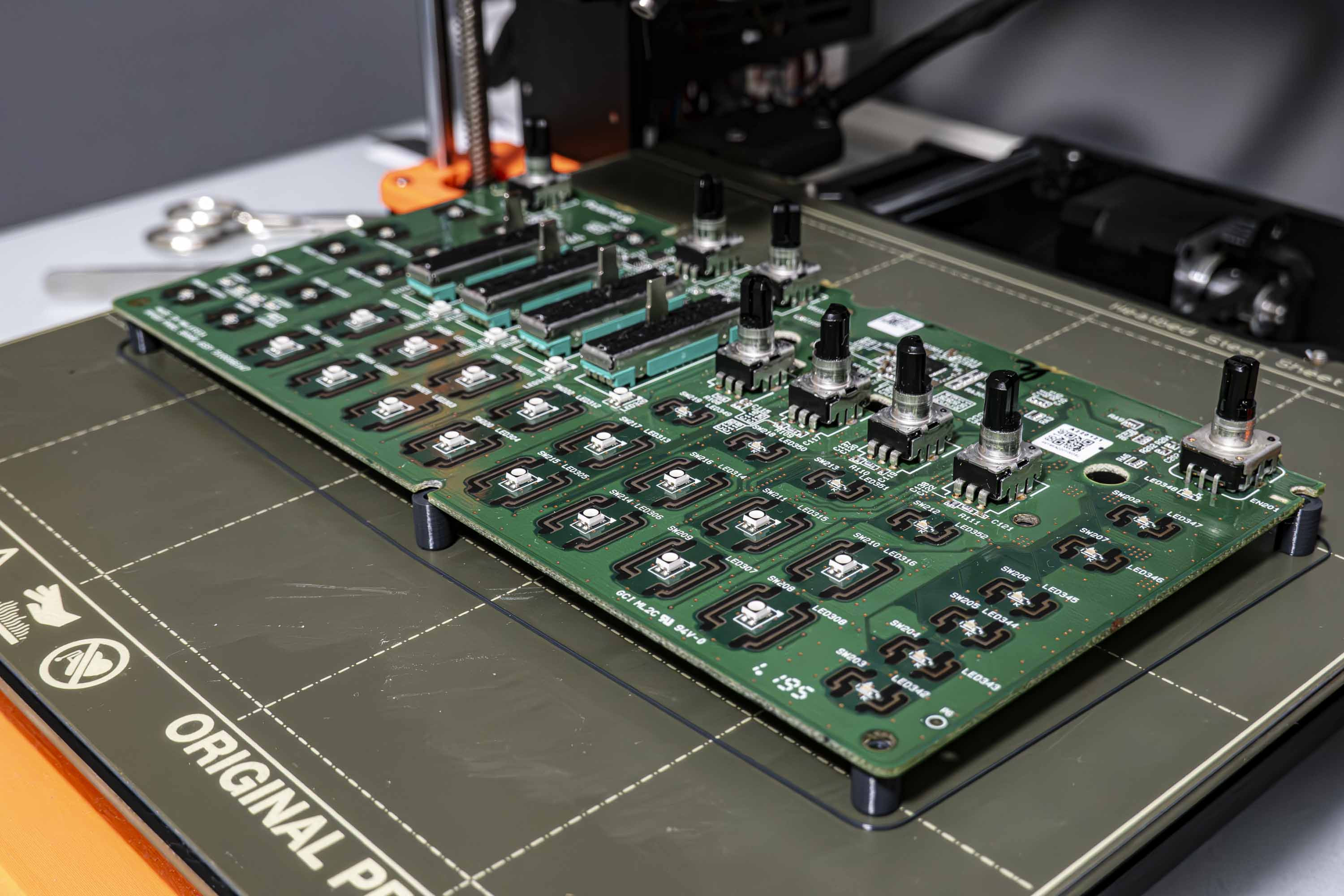

Aquí podéis ver como voy haciendo pruebas sobre la base de impresión corrigiendo los errores en las mediciones hasta que por fin todo cuadra...




Espero que se vean la fotos, estoy haciendo pruebas a ver si consigo que se vean de una manera ordenada :estonova:


En el próximo post os enseñare todo el desarrollo del panel en impresión 3D y como quedó finalmente, tengo que desmontarlo y hacer fotos, como os digo el pensar documentarlo ha sido ha última hora.


Saludos :yeah:
Archivos adjuntos ( para descargar)
Subir
RexSiS
#5 por RexSiS el 12/11/2023
Continuo poniéndome al día.

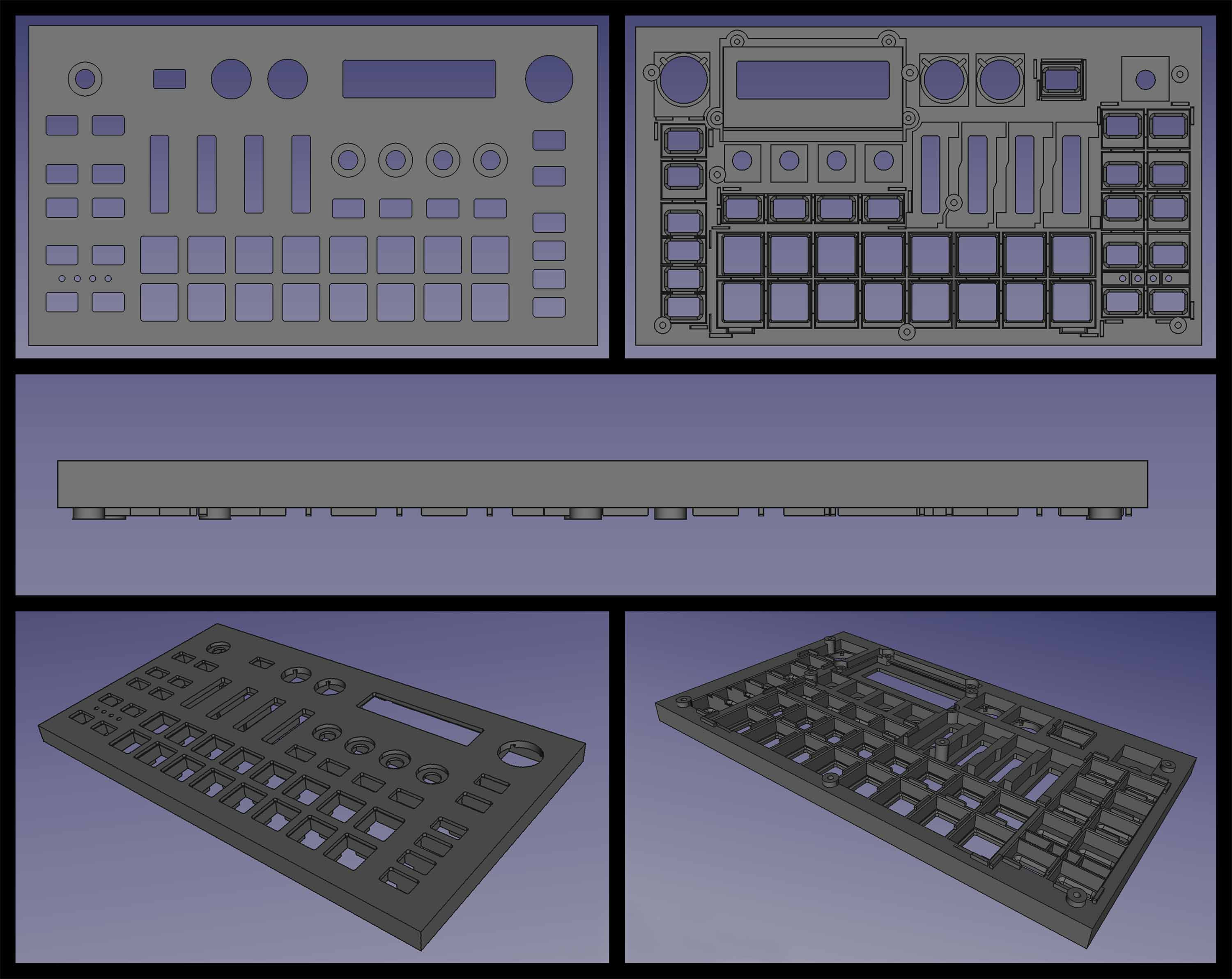

Como comenté, lo primero era replicar el panel frontal de la MC-101, aquí tenéis el diseño en 3D después de muchísimas horas, pruebas y unos dos kilos de filamento, como ya os digo, me llevo un mes poder replicarla, que todo estuviese en su sitio y que todos los botones tuviesen un accionamiento adecuado:

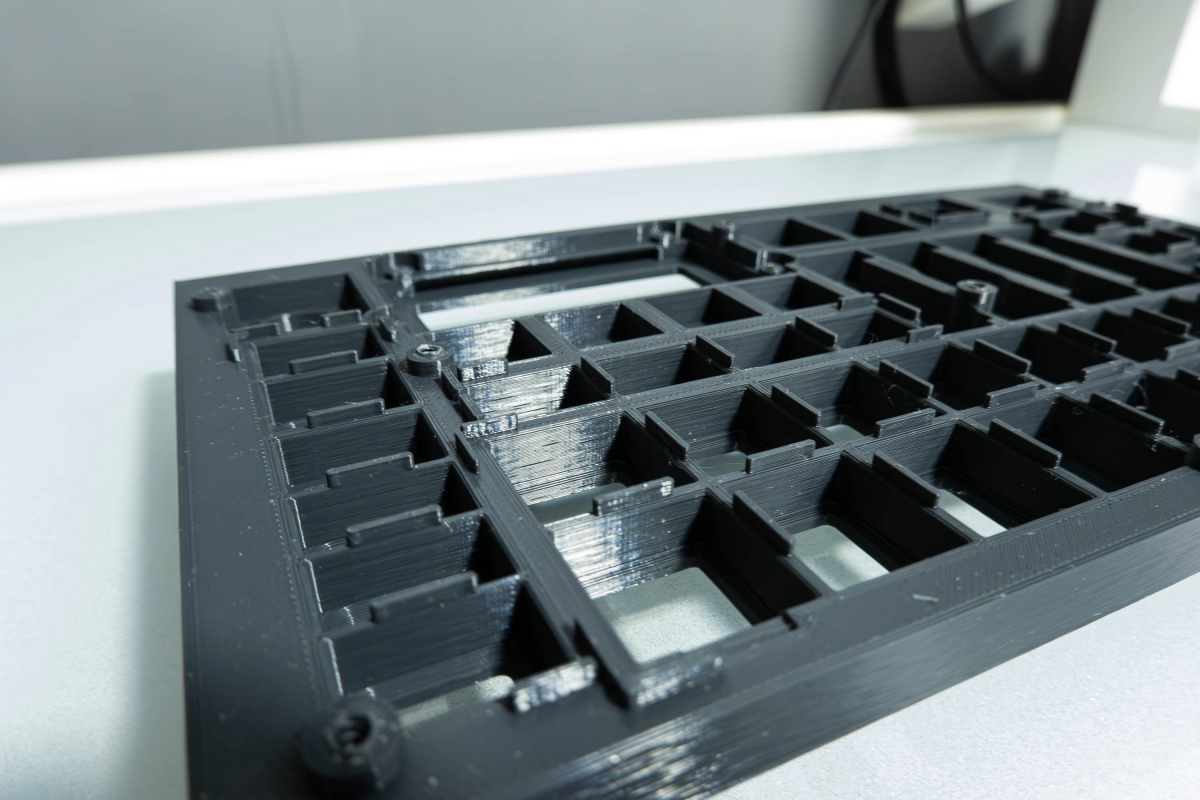

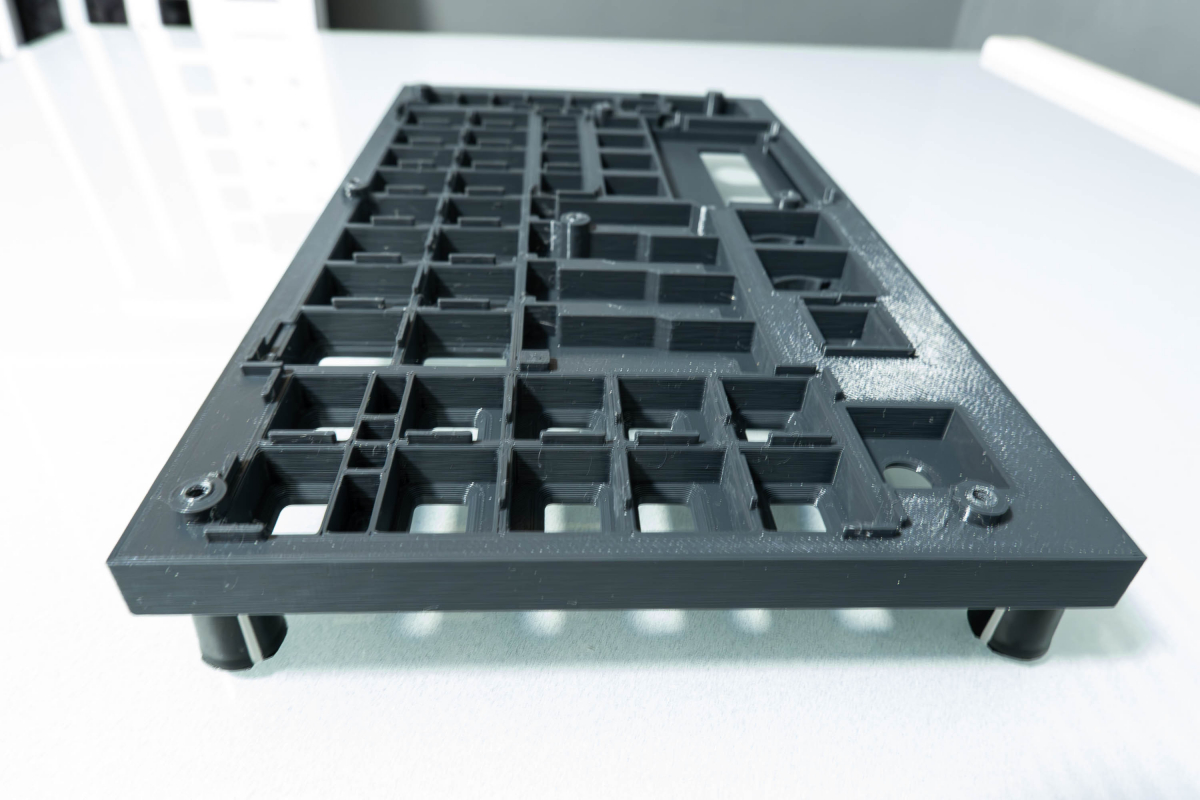

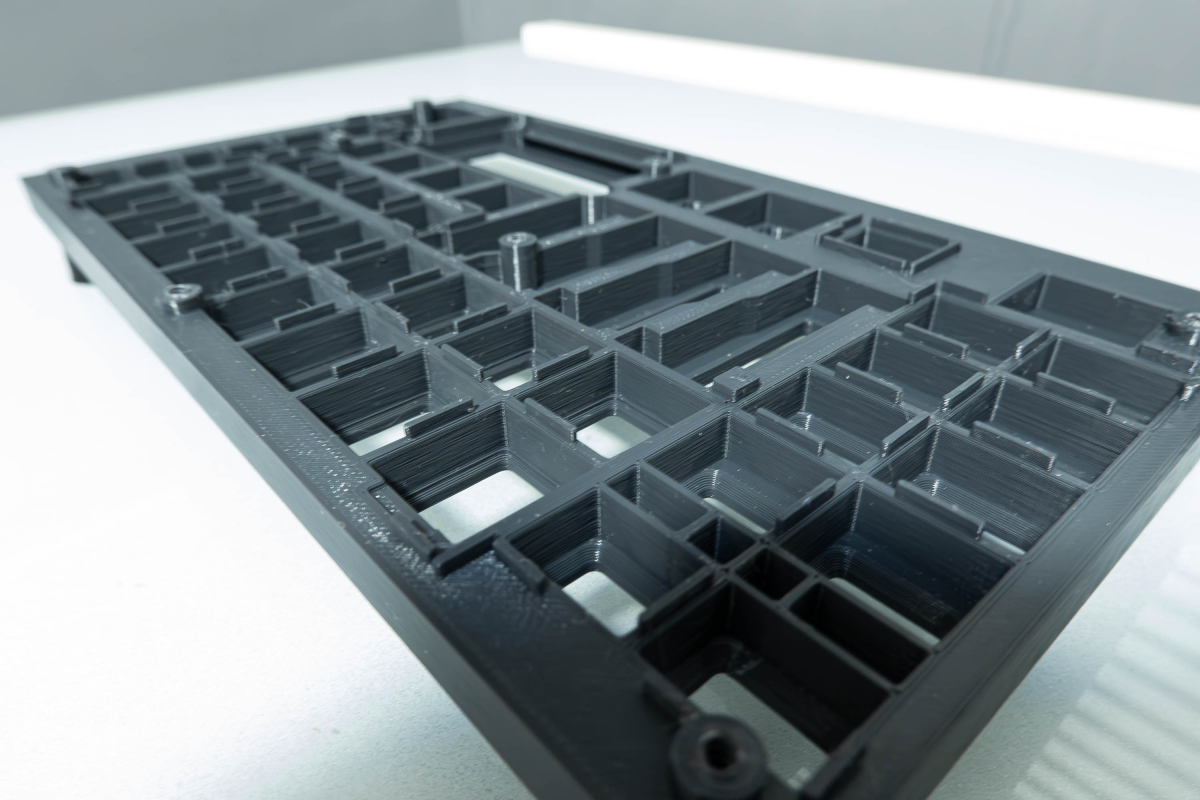

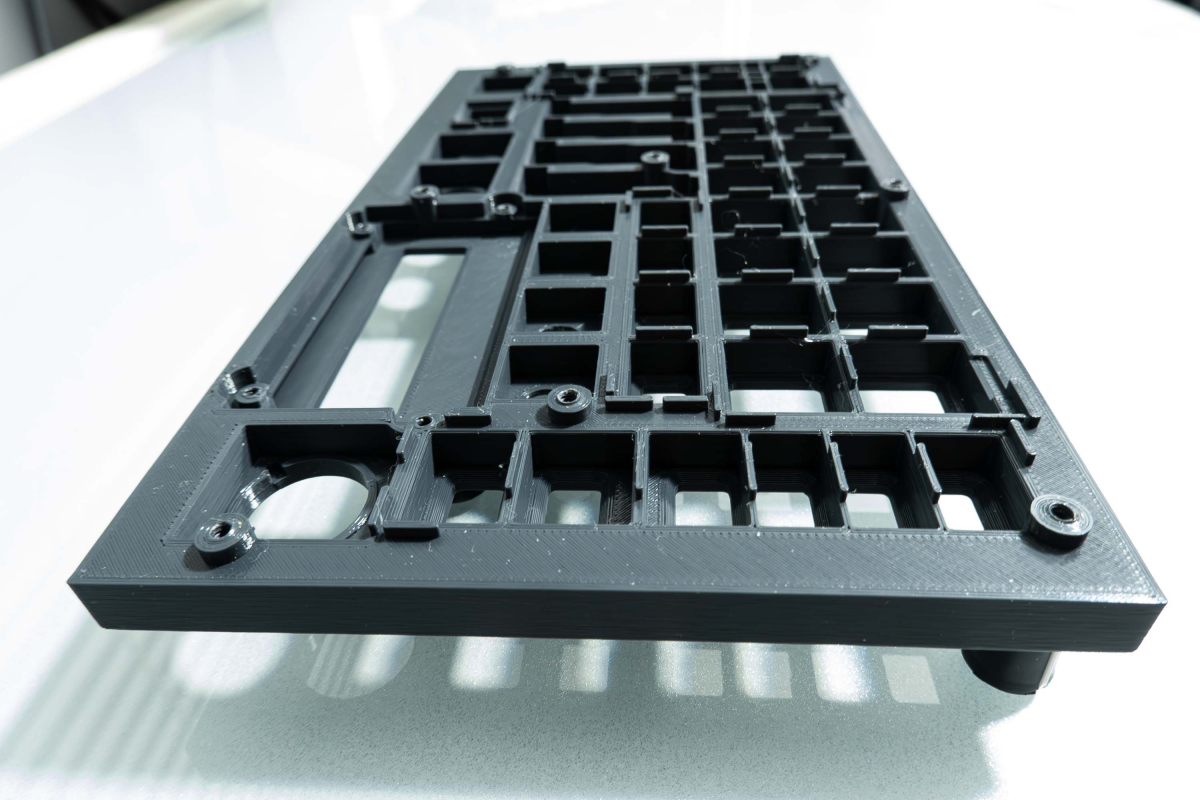

Aquí el modelo final imprimido:

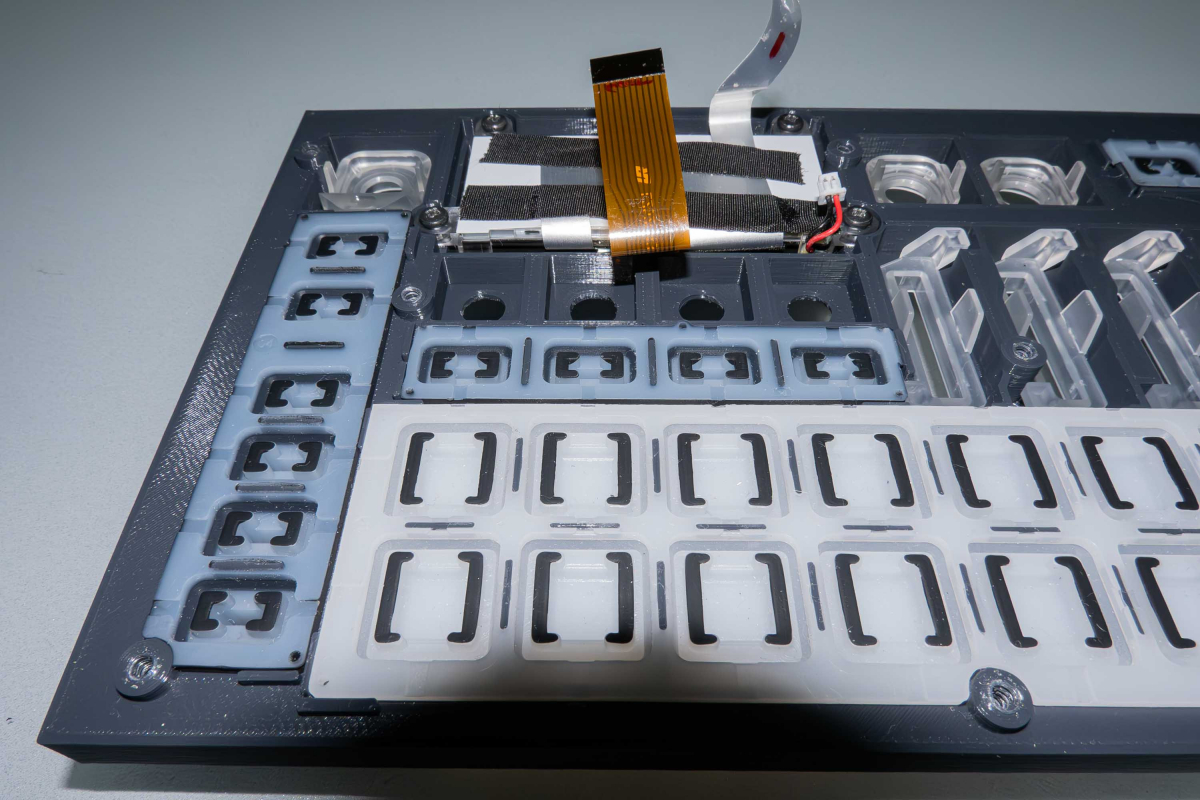

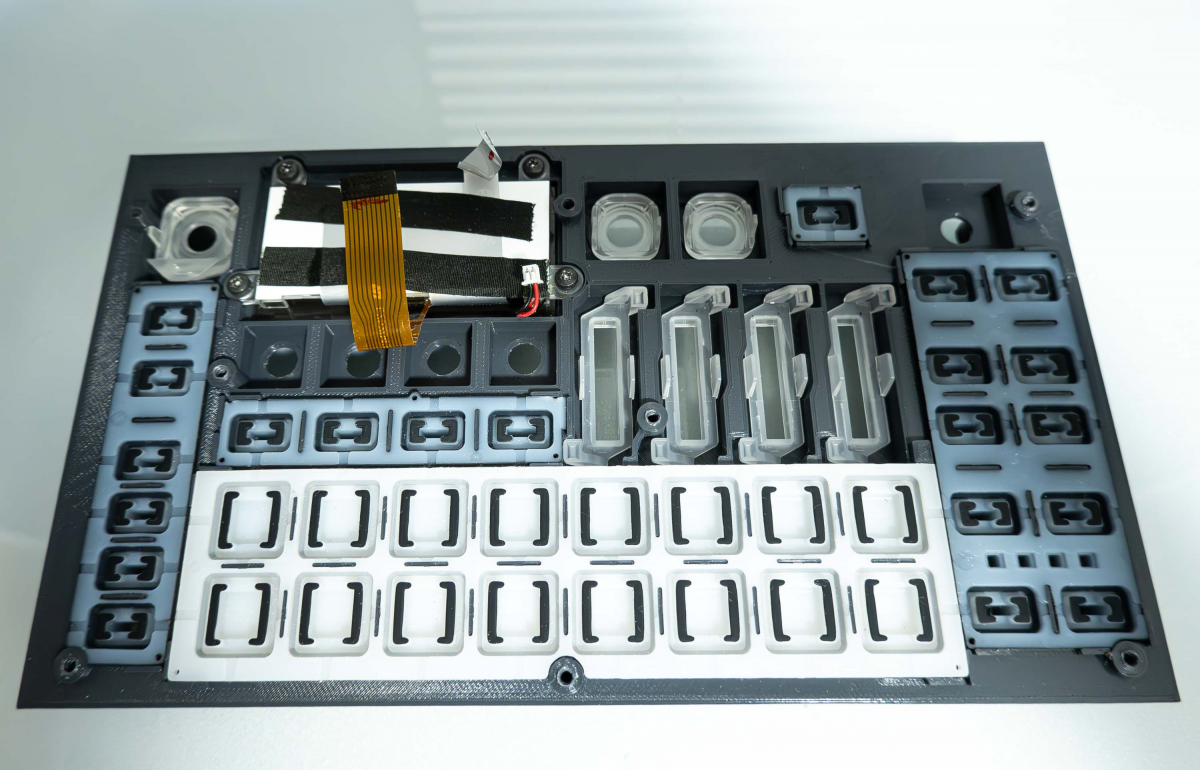

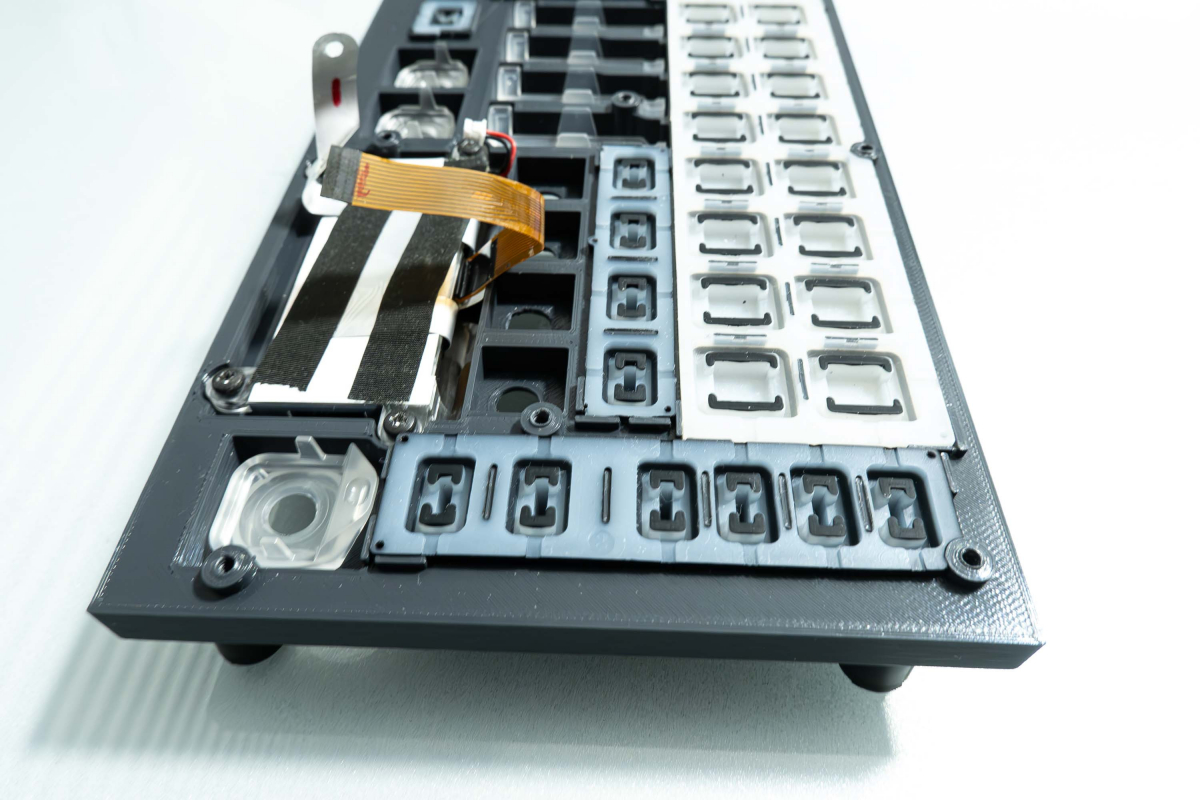

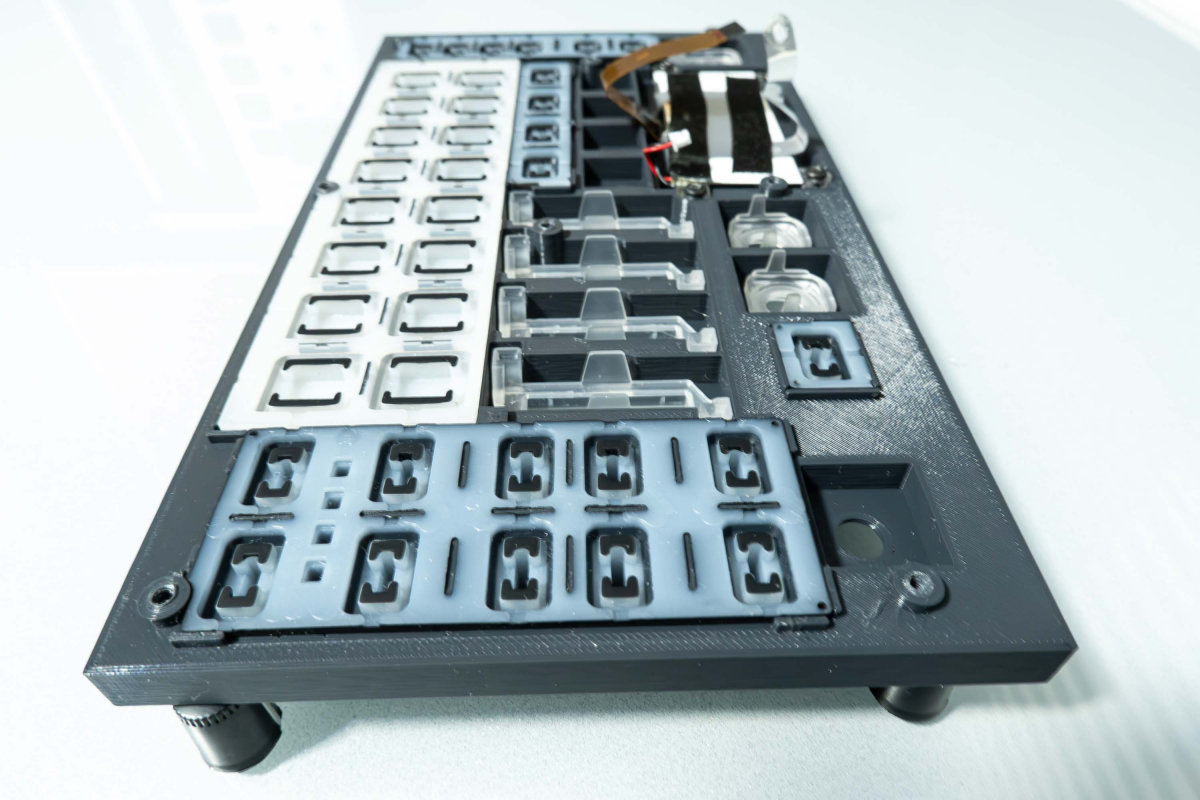

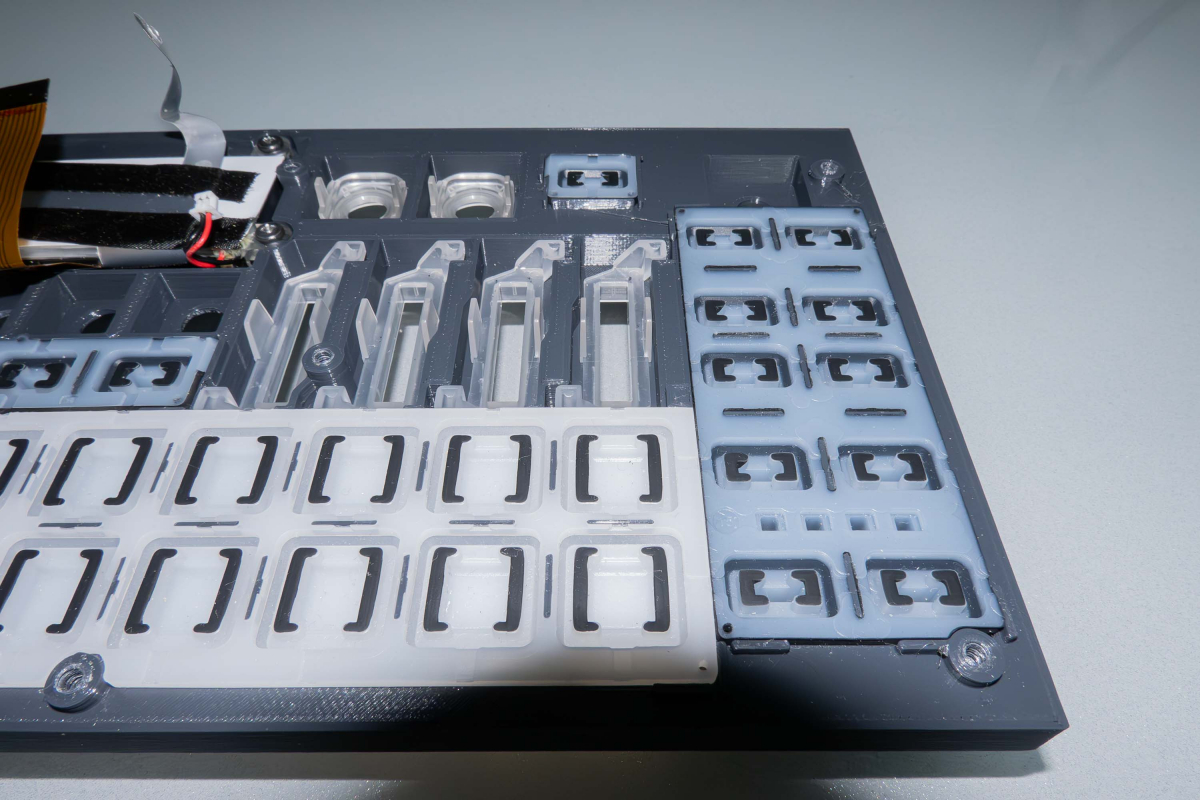

Aquí están acomodados LCD y botones:

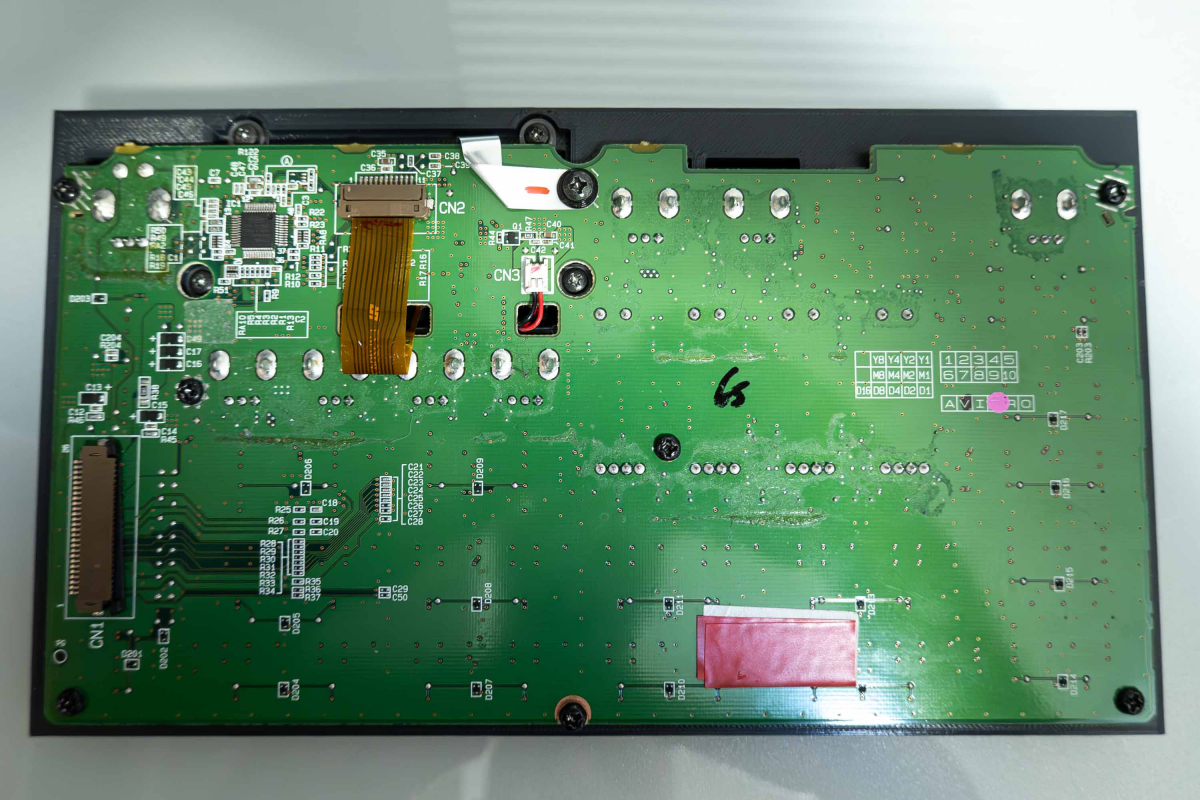

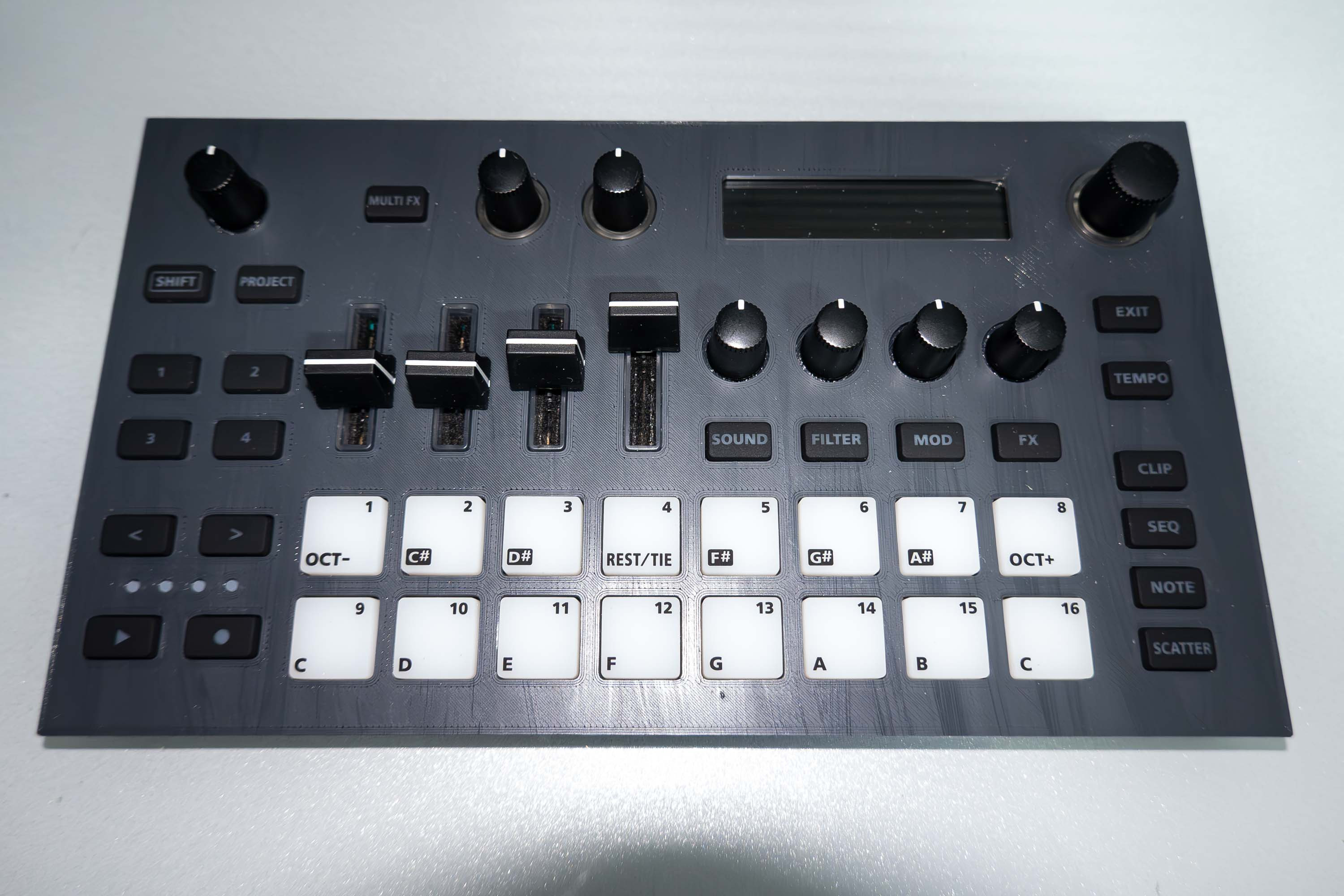

Y aquí finalmente montado:






Ahora estoy adaptando componentes y diseñando como sería el diseño final, tengo que ir haciendo todo un poco al mismo tiempo para que acabe encajando todo, la próxima semana seguiré publicando avances.

Saludos!!!
