#1 por Kultrummaudio el 20/02/2019
Hola amigos, mi nombre es Sebastián, trabajé durante varios años en DSaudio junto a Brujamán y después de haber estado un tanto alejado del mundo del audio no pude más con el vicio y he vuelto al ruedo con una nueva propuesta que es Kultrumm audio.
Mi propuesta en este caso es explorar un pre de mic de clase mundial y que no se le da la dimensión que merece: el TAB V376. El problema reside en varios componentes de los cuales no hay mucha información que iremos investigando analizando el circuito.
A medida que vaya haciendo avances iré actualizando la info.
Cualquier ayuda bienvenida.
Aquí el esquemático
Archivos adjuntos ( para descargar)
TAB V376.pdf
Subir
Kultrummaudio
#2 por Kultrummaudio el 23/02/2019

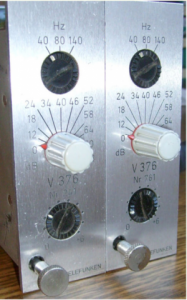

El TAB V376 posee control de ganancia de 0 a 70dB, filtro pasa alto o corte de graves con seleccion de frecuencia 40, 80, 140Hz, y un control trimm o ajuste fino de ganancia de 0 a 6dB. Originalmente la respuesta en frecuencia es de 40Hz a 15Khz, fue pensado para cumplir con las normas de broadcasting de la época. La idea es respetar su construcción original pero introducirle la opción de extender la respuesta de 20Hz a 20
Archivos adjuntos ( para descargar)
Subir
Kultrummaudio
#3 por Kultrummaudio el 23/02/2019
Lo primero que veo y de lo cual no encuentro información es el trafo de mic de la entrada.

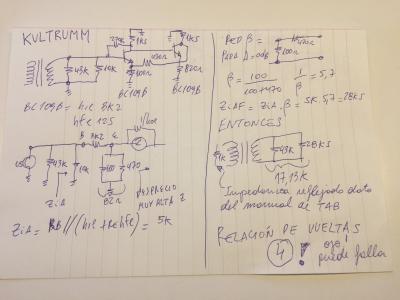

Analizaré la impedancia de la etapa de entrada, es un circuito realimentado tensión serie, pongo como ejemplo odB de ganacia y procedo al analisis en señales débiles. Un dato del manual de TAB es que la impedancia que presenta a 0dB es un 1kohm y a 70dB 2Kohm esa es una diferencia fundamental respecto de otros pres que presentan 600ohms, de ahí se puede explicar su sonido un tanto más "brillante" comparado con otros pres de la epoca.
Vamos a ver si podemos calcular la relación de vueltas del trafo como primer dato para su construcción.
Con este dato fundamental podemos aproximarnos a la construcción del "eingang übertrager"
:guitarraelec:
Archivos adjuntos ( para descargar)
Subir
Kultrummaudio
#4 por Kultrummaudio el 04/03/2019
Aquí construyendo el trafo de mic del v376, en principio calculamos una relación de vueltas de 4, le di unas 400 vueltas al primario logrando una reactancia de casi 4 henrios lo que me va a permitir una respuesta en graves a nivel de los mejores trafos de mic que se encuentran en el mercado.

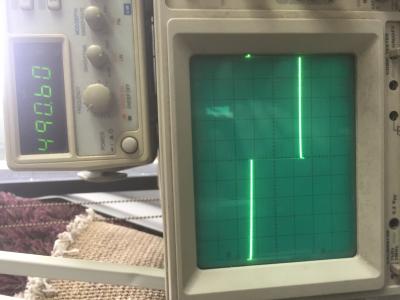

En el osciloscopio se confirma que simulando las condiciones de trabajo tiene una excelente respuesta en graves y en agudos también con un pequeño y hermoso overshoot y sin ringing.
Archivos adjuntos ( para descargar)
Subir
Hawkmoon
#5 por Hawkmoon el 06/03/2019
:comer:
