Duda con Conector TRS Acodado

orfeo16
#1 por orfeo16 el 04/02/2009

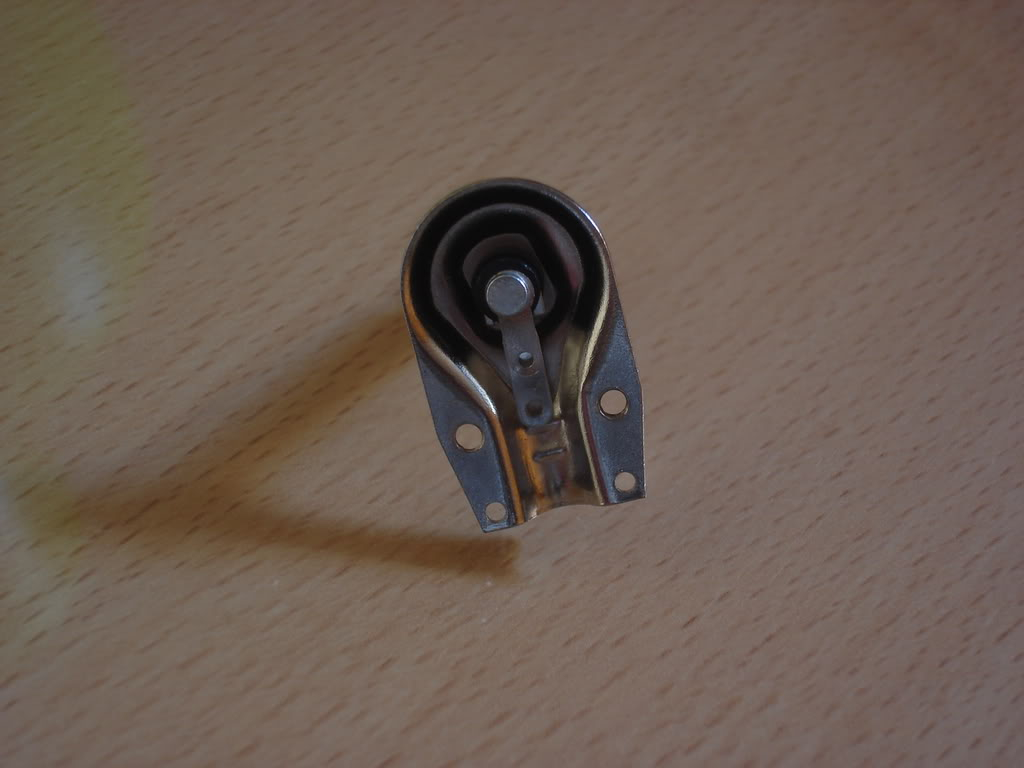

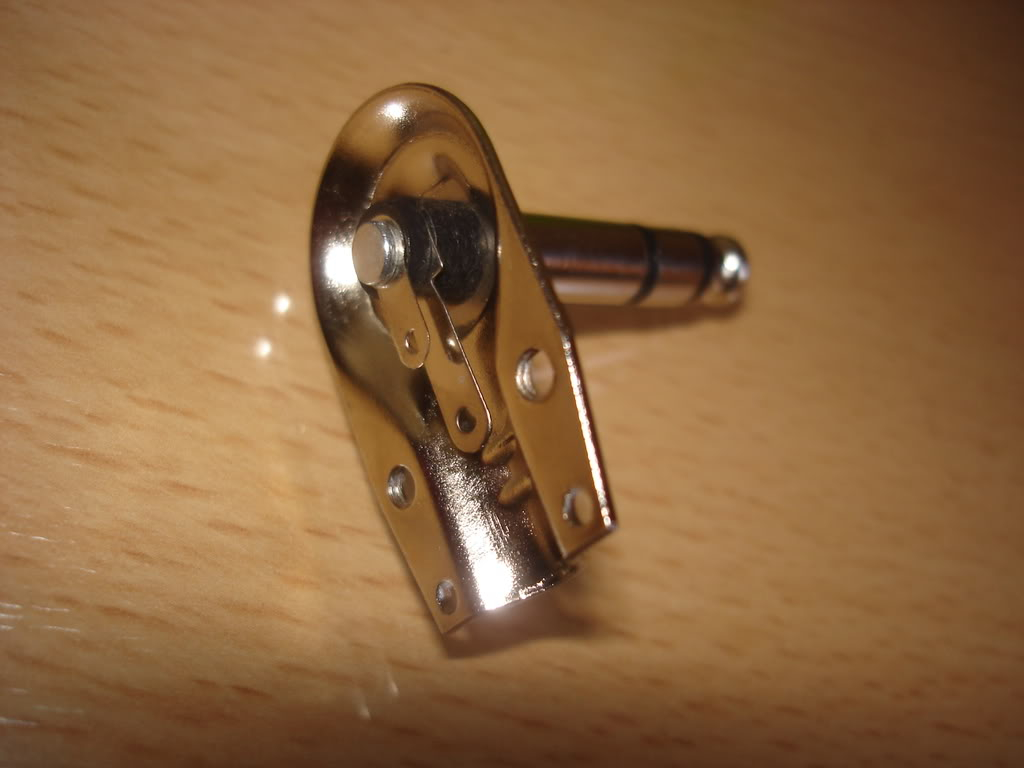

Buenas gente de Hispasonic, acabo de comprar dos conectores TRS acodados (de 90 grados para aprovechar espacio) y resulta que (por lo que veo) tiene dos puntos de conexión, y mi problema es que no sé como hacer la conexion con mi cable balanceado (tal vez masa o positivo se solda a otra parte), alguien puede ayudarme? adjunto dos fotos del conector/ficha/enchufe/plug para que entiendan lo que les digo:

http://i374.photobucket.com/albums/oo182/orfeo16/DSC04336.jpg

http://i374.photobucket.com/albums/oo182/orfeo16/DSC04328.jpg

Porfa ayuda!!!! no quiero que deje de cumplir su función de trs :(
Subir
Nightrider
#2 por Nightrider el 04/02/2009

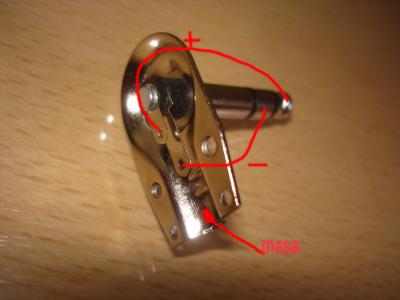

Hola, la masa la tenes que soldar al "cuerpo " del plug, algunos no la sueldan sino que simplemente la aprietan con las dos partes, pero ésto siempre termina dando problemas[attachment=0:1016e]DSC04336.jpg[/attachment:1016e]
Saludos!!
Archivos adjuntos:
BBCode:
Subir
orfeo16
#3 por orfeo16 el 04/02/2009
Mil gracias Nightrider! me dió resultado, aunque se me complicó soldarlo a la masa, opté por envolverlo en el tornillito ^^ aunque fue en vano porque luego me di cuenta que no era viable poner dos conectores acodados juntos, se topan ocupan espacio a lo largo y no se pueden poner ambos simultaneamente! :mrgreen: asi que a seguir con los simples trs, pero ahora gracias a ti aprendí mas sobre estos conectores, mil gracias nuevamente! :D
