Dummy Head

#1 por Sebastos el 18/05/2009
Alguien ha echo alguna dummy head para grabaciones usando HRTF?
Busque en el foro y con lo unico que di fue con un post de holofonia y las aventuras y desventuras de de Hugo Zucarelli.
Con unos amigos construimos un torso completo, pero nos ha dado algo de problemas el tratar de standarisar las medidas, ya que no somos muy buenos usando fibra de vidrio.
Si alguien hay echo algo seria interesante saber cmo le ha ido.
Subir
Baneado
#2 por hiendaudio2 el 18/05/2009
Hola.

Yo he hecho un dummy básico (solo cabeza) con unos micros WM61. Ahora (y animado por aquel otro) estoy haciendo uno como la gente.
Todavía no he comprado/hecho la cabeza y torso, porque no hay ninguno que se ajuste bien a las medidas que necesito (inspirándome en norma).
Lo que si he hecho son todos los adaptadores para los mics , los distintos tipos de acopladores, y el nivel/posicionador láser. Además de comprar mic Bruel Kjaer.

http://img194.imageshack.us/img194/3756/dsc0033v.jpg
http://img194.imageshack.us/img194/7751/dsc01125o.jpg
http://img194.imageshack.us/img194/4853/dsc01646a.jpg
Subir
#3 por Sebastos el 18/05/2009
El torso que construimos no sigue ninguna norma por lo cual no podemso realizar mediciones ni lejanamente fiables, por lo que estamos tratando de hacer una en base al estandar ANSI S3.36 1985 que es la unica nomra que encontramos.

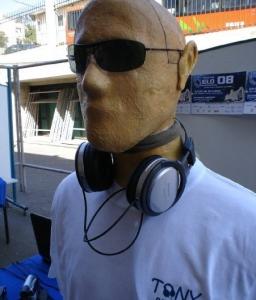

De momento es la unica foto del busto, no se aprecia completo, trataere de tomar algunas mejores.
[attachment=0:2otvw2he]n1552692731_27724_7043.jpg[/attachment:2otvw2he]
Nosotros lo montamos con dos AKG C562, era lo que mas se acercaba a nuestro bolsillo, por ahora pretendemos seguir utilizandolos, y cambiar el cuerpo.
El cuerpo es de fibra de vidrio, segun un docmuento del kemar, era uno de los materiasles que se comportaba razonablemente parecido al cuerpo humano ante el sonido, ademas de ser uno de los mas baratos y faciles de trabajr de los que mensionaba el estudio.
Archivos adjuntos:
BBCode:
Subir
Baneado
#4 por fourier el 18/05/2009
Hola, os voy a dar un par de pistas que a lo mejor os pueden arreglar el dia.

La construccion de los dummy head por ejemplo como las que usaron los de brüel&kjaer para sus experimentos en los cuales trataron de reflejar una toma microfonica que fuese lo mas fidedigna a la naturaleza de la audicion, arrojaron gran cantidad de resultados, de entre los cuales uno de ellos fue la caracterizacion mediante una funcion de transferencia de todo el conjunto. Es decir suponiendo que todo el sistema es lineal y ante una excitacion de tipo impulsiva ellos obtuvieron la respuesta al impulso de todo el sistema como la salida en los microfonos. Si la respuesta impulsiva te la llevas al dominio de Laplace obtienes lo que es la funcion de transferencia y si esta funcion la particularizas para el eje jw obtienes Fourier de la respuesta al impulso, es decir obtienes la caracterizacion del sistema en modulo ( amplitud ) y fase.
Muchos sistemas posteriores se han basado en sistemas DSP y operaciones matematicas entre la transformada de Fourier de la señal de entrada y la funcion de transferencia en el dominio de Fourier. De esta manera con tan solo un procesador, la funcion de transferencia y un chip que fuese capaz de hacerte la FFT de entrada muchos sistemas han simulado los dummy head obteniendo resultados espectrales bastante parecidos a los reales grabado con dummy head.
Desconozco si lo que quereis es probar el dummy head en si, por probarlo o por construir algo, pero si lo que necesitais es un dummy head para hacer experimentos de audicion, os recomiendo que intenteis conseguir la funcion de transferencia, y os pongais a picar codigo en matlab. Yo creo que realmente con pocas lineas de codigo podeis hacer un programa que procese muy bien y os simule con bastante acierto un dummy head.

Hagais lo que hagais pensar que en ingles Dummy significa " tonto " :lol:
Subir
#5 por Sebastos el 18/05/2009
Lo que queremos medir, es la influencia de ciertas variables en la hrtf, manteniendo otras fijas, principalmente probar distintos tipos de pinas, manteniendo el torso y la cabeza iguales.
Algo parecido a lo que hizo la gente del Cipic, pero concentrandonos en tomar mediciones cambiando solo las pinas.
Y apartir de eso obtener un modelo numerico, para que las reproducciones de las grabaciones sean mas personailisas.
Los dummys usan un hrtf promedio, por lo que para personas que estan mas lejos del promedio (muy grandes o muy pequeños) no tienen una experiencia tan buena.
Subir
Baneado
#6 por hiendaudio2 el 18/05/2009
HOla.

El tema de las normas puede ser importante, pero ojo, porque según para que la se la use puede que no tanto.
La cabeza de Head acoustic, hasta donde yo se, no cumple con las normas ANSI/IEC959....y es una de las más usadas en la industria.

Lo de simular HRTF por DSP, o incluso usar impulsos reales y convolución esta muy bien para ciertas cosas, pero no para todo. En mi caso la usaré para investigación y para grabaciones de música.

Andan dando vueltas en internet las respuestas impulsivas del KEMAR, medidas cada 5º o 10º, no recuerdo.
Subir
#7 por gorkamusic el 19/05/2009
Subir
Baneado
#8 por fourier el 19/05/2009
Hombre si lo que vais buscando es construir la cabeza para caracterizarla mediante datos numericos como por ejemplo la funcion de transferencia, lo mejor es pedirsela a Brüel :mrgreen:
Si por otro lado, se trata de un hobby y de pasar el rato haciendo algo que os gusta y a la vez aprender algo u obtener vuestras conclusiones, pues adelante, teneis mi bendicion :)
Subir
--32611--
#9 por --32611-- el 19/05/2009
fourier escribió:
la funcion de transferencia,

Lo chungo es la información espacial, recomiendo lectura de papers de Angelo Farina.
Subir
#10 por Sebastos el 20/05/2009
Muchas gracias estan muy buenos, comenzare con los paperss de auralisacion (no recuerdo si esta bien escrito).

De momento lo que intentamos es reproducir algunos experimentos que nos parecieron interesantes, ahora estamos tratarndo de reproducir un sistema de localizacion sonoro espacial, que utilzando un dummy y redes neuronales "aprender" a a localizar fuenets sonoras.

Demas esta decir que si tuvieramos los recursos comprariamos algunas de las cabezas o bustos que hay en el mercado, pero en chile no hay probeedores y el costo de por si es elevado.
Subir
