Esquema de footswich fender

DRMIDI
#1 por DRMIDI el 13/06/2007
Pues eso me hace falta el esquema de un pedal para conmutar mi ampli fender, es de dos botones, si alguien me puede ayudar.
Gracias.
Subir
DRMIDI
#2 por DRMIDI el 28/06/2007
nadie tiene uno de estos ??
ni el esquema ?????

no me lo creo, creo recordar que solo eran un par de interructores con un par de diodos o algo asi....

ayuda
Subir
mustang64
#3 por mustang64 el 29/06/2007
Los pedales de dos conmutadores tienen un cable de tres hilos con conector TRS (casi siempre). El cable S se puentea con el T para el switch 1 y el S se puentea con el R para el switch 2.

Pinto un cutresquema de un solo pedal:

(sin pulsar)
S-------- | (no hay conexión entre S y T)
T-------- |

Y cuando pisas...

S--------| (S y T están en corto y se activa el efecto)
T--------|

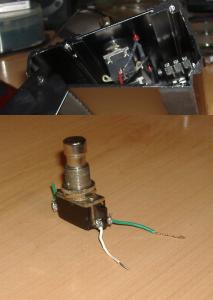

En la foto se ve un conmutador con dos cables, el verde puede ir a S y el blanco a T (por ejemplo), o al revés.

El diodo se conecta entre los dos terminales del switch, pero no sé la polaridad, así que si a la primera no va, irá a la segunda.

En la parte superior de la foto se ve mi pedal abierto. Se ve más mal que bien, pero no tiene más misterio.

Espero te sea útil.

Saludos a tolmundo.
Archivos adjuntos ( para descargar)
Subir
mustang64
#4 por mustang64 el 29/06/2007
Hola de nuevo. Me he iluminado y he encontrado las siguientes direcciones:

http://www.carvin.com/manuals/fs36.pdf
http://www.blueguitar.org/new/schem/fender/concert_ftsw.gif
http://www.geocities.com/princerev2a/footswitch.html
http://acapella.harmony-central.com/showthread.php?t=1255486 (es el más sencillo)

Retiro lo dicho sobre el diodo. En el de harmony-central está colocado de otra manera. Aprovecharé para probarlo.

Eso sí, los conmutadores son caros...
Subir
DRMIDI
#5 por DRMIDI el 29/06/2007
Muchas gracias mustang64, era lo que buscaba, lo pruebo nada mas tenga un ratito.
Un saludo

:)
Subir
