Fabricacion cable MIDI para puerto Yoistick

¿?Pos alguien sabe hacerlos?¿ es que necesito uno para una SB tipica de conector de 15 pines y me entro la vena MCGiver .
¿ALguien me puede ayudar a hacer uno de estos? solo pido el midi in hacia la tarjeta

McGiver no se molestaría en hacerlo, sale más barato comprarlo.

Joder..................... , abstengance los que prefieran comprarlo, ¿nunca se han querido hacer algo? ....................... pos eso, cuanteme, si saben, como se hace, no lo que cuesta el cable por fa vourrr......

http://www.harmony-central.com/MIDI/sbmidi.txt

si opto acoplador, muy sencillo.

http://www.repairfaq.org/filipg/LINK/F_MIDI.html#MIDI_015

en esa misma pg puedes encontrar mucha informacion tecnica sobre midi.

Chapter 1) INTRODUCTION
Chapter 2) CONVENTIONS
Chapter 3) HARDWARE
Chapter 4) DATA FORMAT
Chapter 5) MESSAGE TYPES
Chapter 6) DATA TYPES
Chapter 7) CHANNEL MODES
Chapter POWER-UP DEFAULT CONDITIONS
Chapter 9) TABLE I - SUMMARY OF STATUS BYTES
Chapter 10) TABLE II - CHANNEL VOICE MESSAGES
Chapter 11) TABLE III - CHANNEL MODE MESSAGES
Chapter 12) TABLE IV - SYSTEM COMMON MESSAGES
Chapter 13) TABLE V - SYSTEM REAL TIME MESSAGES
Chapter 14) TABLE VI - SYSTEM EXCLUSIVE MESSAGES
Chapter 15) MIDI Connections & Schematic for Interface

The basic idea is to transform a plain Game Boy/Game Boy Color into a full-fledged music workstation.

Sequencer
The sequencer of Little Sound Dj has a very open structure. It was designed to leave all the musical possibilities of the Gameboy in the hands of the user. The system can be said to be both simple and complex; it has a slight learning curve, but when learned, it is possible to transcribe a complete Bach piece to it on less than one hour.


Sound
The Gameboy sound chip offers four channels with 4-bit sound. Custom waveforms can be created by free-hand drawing, or by using a subtractive synthesizer with resonant filters. For extra versatility, Little Sound Dj also contains a quite powerful arpeggiator, which possibilities go far beyond the classic C64-style chords.


Samples
Sample-wise, Little Sound Dj boasts a set of 59 phonems for programmable speech. Besides that, it also features drum kits sampled from machines TR-606, TR-707, TR-727, TR-808, TR-909, CR-78, CR-8000, KR-55, DR-55, DR-110, DMX, Drumulator, RhythmAce, TOM and LinnDrum.


Synchronization
It is possible to use a link cable to sync two Game Boys; great for party fun or for added polyphony! If you want to, you can sync LSDJ with Nanoloop. MIDI sync is possible too, if you are ready to build your own LSDj Midi Interface.



ESCUCHA algo aqui son 150k http://www.littlesounddj.com/sounds/lsd_ps1.mp3





[ Imagen externa no disponible ]


http://www.littlesounddj.com/


http://wiki.littlesounddj.com/

joder para que luego digan que la gameboy no servia para nada

si te interesa convertir un mando de playstation en uno de ordenador, es lo unico que se hacer, lo del cable de midi tengo que probarlo todavia pro la pagina que recomienda xazzz segun lo que he visto esta bastante bien, la de como hacer el cable

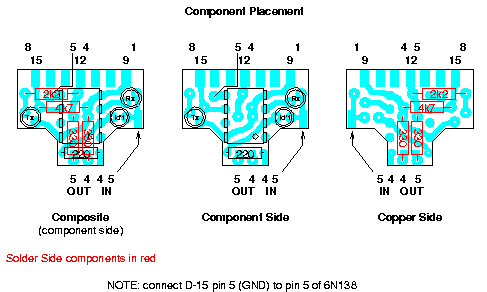

Placa de circuito impreso
Conector aereo D-15 (tipo joystick de 15 pines) para alojar en su interior el circuito impreso, y dos machos DIN 5 puntas. (Podemos utilizar una cajita y dos hembras DIN 5 puntas en lugar del D-15 para alojar el circuito).
Soldador, estaño, multímetro, alicates, destornillador, etc..
Cable apantallado de varios conductores. "2 y malla"
Resistencias: 1 de 2k2, 1 de 4K7, 2 de 330 ? 1 de 220 ?
Diodos led, 3 de diferentes colores. "para monitorizar la emisión, recepción de datos"
Optoacoplador 6N138








Pues nada, hombre, a disfrutar (y no te quemes con el soldador, ¿eh?).
