Korg N5EX: ¿cómo conectar una fuente a la toma AC9V?

Consulta
Ricard
#1 por Ricard el 20/12/2021
Hola amigos,

Un compañero se ha comprado un sintetizador Korg N5EX de segunda mano y no tenia fuente de alimentación de energía. Ha comprado un transformador a AC 9v y una clavija adecuada, pero no sabe como conectar los dos hilos del cable de la fuente a la clavija.

¿Me podríais decir en qué agujeros debería connectar cada uno de ellos?

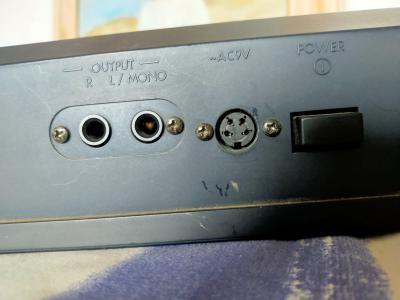

Adjunto foto de la entrada de AC


Saludos
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -35%
    Set de grabación completo de Focusrite
    184 €
    Ver oferta
  • -40%
    ¡Precio mínimo histórico! AKAI MPK 261
    298 €
    Ver oferta
  • -21%
    Zoom H4n Pro Black
    158 €
    Ver oferta
jbiker
#2 por jbiker el 20/12/2021
Con esa clavija (que la veo difícil de encontrar), yo creo que lo mejor sería que un técnico le adaptara una nueva clavija moderna....

Para saber dónde hay que meter los hilos del alimentador de corriente, tendría que abrir el sinte y ver la fuente de alimentación (salvo que seas capaz de encontrar documentación por Internet o escribirle a Korg y que te lo quiera contestar)

Suerte y un saludo! :-)
Subir
Chermitos
#3 por Chermitos el 20/12/2021
si es AC ( corriente alterna) entonces no hay polaridad, con lo que la posicion de los cables a la clavija es indiferente
Subir
Ricard
#4 por Ricard el 20/12/2021
La clavija ya la tiene, dentro hat cuatro conexiones, dos a la izquierda y dos a la derecha pero no sabe donde conectar cada cable dividido en dos.

¿Alguien lo sabe?

Saludos
