Limpieza de encoder E-MU PK-6

julito
#1 por julito el 18/04/2017
a lo mejor es una tontería pero no vi nada de esto por internet y a lo mejor es de utilidad para aguien.

Ha llegado a mis manos un sintetizador E-MU PK-6 con el encoder (la ruedecilla desde la que se hacen absolutamente todas las selecciones de datos) gastado.

En internet comprobé que este encoder es común para los módulos composer, extreme lead, ... y en alguna página vi cómo sustituirlo con fotos, videos y demás, así que intenté localizarlo en las tiendas del ramo coln la mala suerte de ser semana santa y estar cerradas.

Como me apetecía mucho utilizarlo lo abrí para ver por lo menos sus dimensiones, desoldarlo e ir a la tienda con mayor seguridad.

Al intentar desoldarlo comprobé lo complicado que era sin un "chupón" (ya sabeis, ese aparatito que chupa el estaño fundido), así que le hice algunas fotos y desmonté la parte superior con la idea de ir a la tienda de componentes a comprar el chupón y de paso tener las medidas exactas del encoder.

El caso es que cuando quité la parte superior liberando unas pestañas más o menos flexibles vi lo guarrete que estaba por dentro y pensé.... y si se pudiera limpiar?

Con papel higiénico y alcohol meti una buena limpieza a los contactos inferiores ( 3 mas el arco) y a los contactos del otro lado. Por probar lo volví a montar y... Eureka!! funciona perfectamente, con la salvedad de que al no terminar de apretar correctamente las abrazaderas ha quedado presionado y debo apretar un poquito (es una especie de push & twist casero)

O sea, que los encoders se pueden limpiar y podemos ahorrarnos la molestia de desoldar un mon´ton de terminales.

Aquí os dejo unas foticos.
Archivos adjuntos:

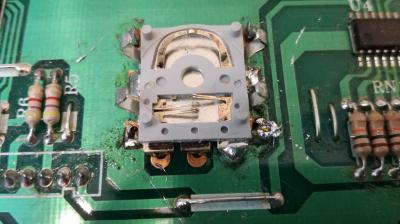

encoder guarrete.jpg
BBCode:

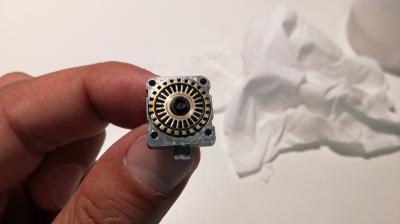

detalle encoder 1.jpg
BBCode:

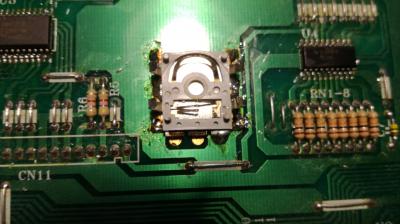

parte soldada encoder.jpg
BBCode:
Subir
1
C.R.D
#2 por C.R.D el 18/04/2017
Muy bien compañero, muchas veces uno mismo puede reparar sus aparatos pero por miedo no lo hacemos...
