Misión complicada. Obtener recambios para Vestax PCV-275

#17

Hola. Estoy buscando potes de ganancia y balance para mi Vestax PMC-50A. En Japón salen a 35€ unidad. ¿Es este?
https://www.mouser.es/datasheet/2/15/RK14K12-1370745.pdf

#31   Si es ese, solo que hay que sacar la referencia correcta.

Segun la documentacion de Vestax es un Alps RK14K124 DE 100K A



Yo diria que es esta ref. RK14K1240-F32-C0-A104 :

https://www.mouser.es/ProductDetail/Alps-Alpine/RK14K1240-F32-C0-A104?qs=sGAEpiMZZMukHu%252BjC5l7YbTvrJq%2FEtXPYMUQbV3zzcA%3D


Si te fijas en la refencia, cada digito o par de digitos indica una caracteristica, lo puedes comprobar en la documentacion: https://www.mouser.es/datasheet/2/15/RK14K12-1370745.pdf

Para asegurarte de que es el correcto, por que los hay en posicion vertical/horizontal y mas largos o mas cortos. No me acuerdo de cabeza exactamente como es.
Vestax ya nos dice con el "40" que es Vertical pero no se el tamaño del eje ,el que yo te he puesto es de 32,5 mm (F32), pero compruebalo por si las moscas.

#32

Pote de ganancia:
Vestax Number:
V 0214K1214

Category:
VR

PCB:
MAIN´

SYMBOL:
VR201

SHEET:
4

SPECIFICATION:
100KA*2  L=25mm

INFORMATION:
RK14K124

¿En qué se diferencia el pote de BALANCE respecto al de EQ?

Hard_Benzel escribió:

¿En qué se diferencia el pote de BALANCE respecto al de EQ?

En la pmc50a, según los planos esquemáticos que hay en internet

Eq: Rk14k124.   100KB
Bal: Rk11k114.   10KB

El la pmc55 creo que son los mismos

#33   Este que hablamos es el de Ganancia, la unica diferencia con el de EQ esque el de ganancia es "Logaritmico" y el de EQ es "Lineal" ,pero son del mismo valor, 100K.

A= Logaritmico
B= Lineal

el de Balance, que no lo habia mirado, es otro modelo, Rk11k114 de 10K B (Lineal) como comenta el compañero.

Hard_Benzel escribió:

SPECIFICATION:
100KA*2  L=25mm

Entonces es de 25mm, esa info no la tenia, aunque yo diria que 22.5mm es mas habitual. Pero si ahi lo dice, asi sera.
En ese caso la Ref. deberia de ser RK14K1240F25C0A104, pero ese no veo que lo tengan, habria que mirar en otro lado, TME, Digikey o RSonline.

El de balance podria ser 1 de estos, el tema de nuevo es la medida, tienes el dato?? Tienen de 22.5mm y 27mm. yo imagino que sera de 22.5mm.

https://www.mouser.es/c/?q=Rk11k114

#35

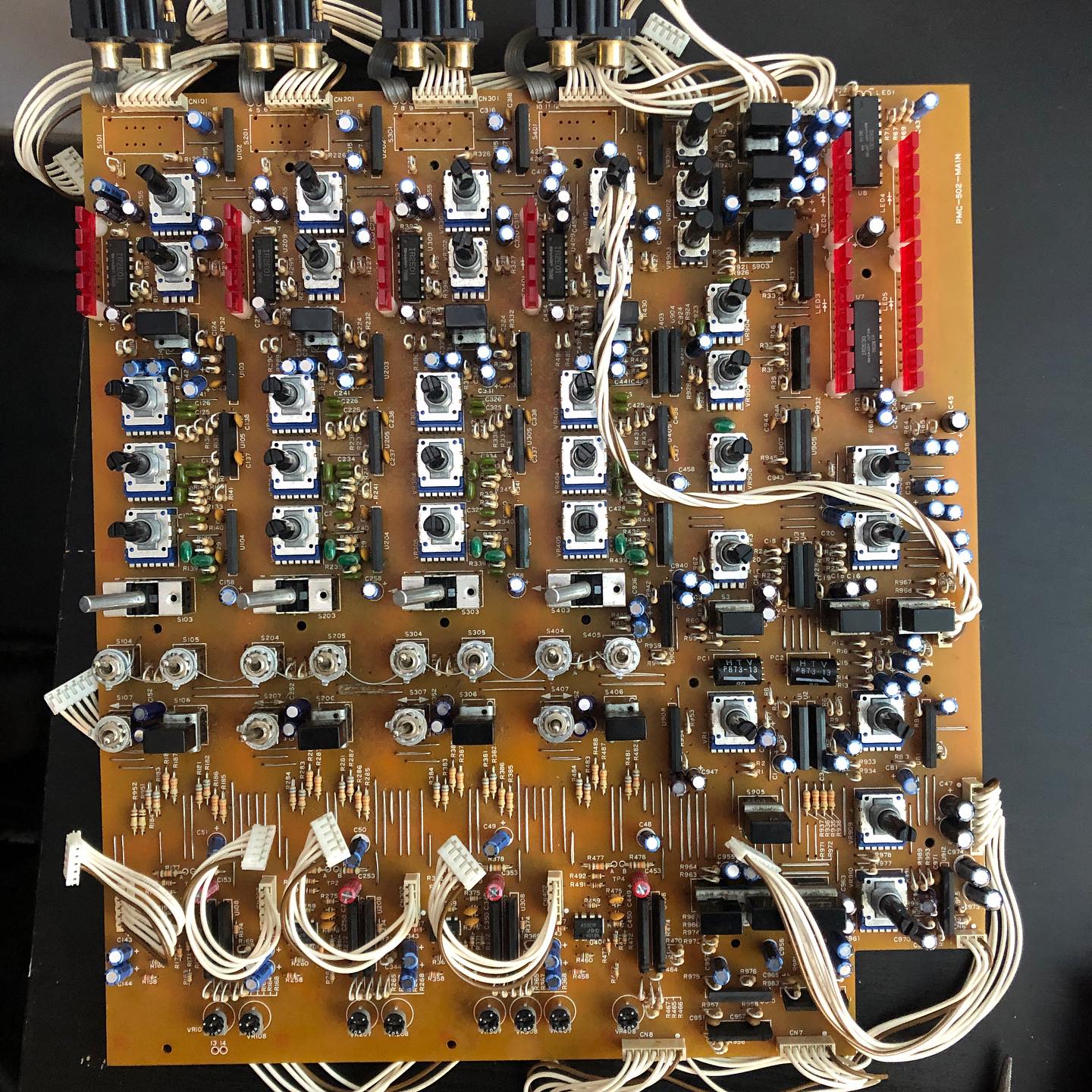

¿Qué te parece esta foto?

#36    Asi desde arriba no me queda claro.

Podrias hacerla de lado??

#37

La foto es de un crack napolitano que las restaura:
https://www.facebook.com/photo.php?fbid=853968326529776&set=pb.100057498487821.-2207520000&type=3

A ver si me chiva la referencia!
