Modificación caja DI BSS AR-133

Solucionado

Buenas,

Leyendo el manual de usuariohe visto que a esta caja se le pueden hacer dos modificaciones:

1. Que la señal "Through" pase por un búffer interno.
2. Que puedas alimentar la caja DI via Phantom independientemente de la posición del switch "On-Off"

Me gustaría preguntar si alguien sabe como se hacen estas modificaciones y si consideráis que hacerlas mejoraría o facilitaría el uso diario de la propia caja.

Saludos!

OFERTAS EN TIENDAS Ver todas

-15%

Sequential Prophet REV2-8

2.299 €

Ver oferta
-70%

AKG Ara

19,9 €

Ver oferta
-12%

Zoom LiveTrak L-8

366 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Electro-Voice DX46 FIR-Drive Sound System Processor

650 €

Ver
MIDI Data Filer YAMAHA MDF2

99 €

Ver
Bandurria Laúd Alhambra L-2 C OP

395 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Bartok escribió:
1. Que la señal "Through" pase por un búffer interno.
2. Que puedas alimentar la caja DI via Phantom independientemente de la posición del switch "On-Off"

La 1 , ni idea de que significa, en mi cabeza un buffer es algo relacionado con la informatica :desdentado:

La 2 a mi me gusta.

Solución elegida por el creador del hilo (Bartok)

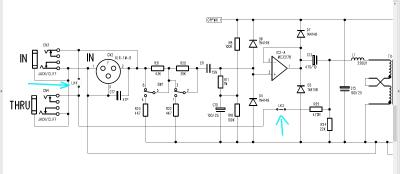

Para que Thru venga del Buffer, LK3 tendría que estar cerrado y LK4 abierto.

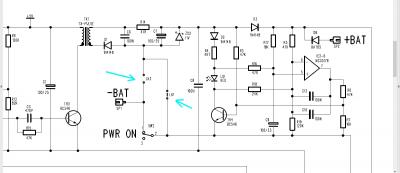

Para lo del Phantom, LK1 tendría que estar cerrado y LK2 abierto.

Tuve esta DI, pero hará 25 años.
Vendrá serigrafiado en la PCB. No recuerdo si va con "Jumpers" o hay que soldar.

El Buffer: Si es para el Fodera y el Pope, probablemente ni se note... o si....
Si es un bajo pasivo como el Jaco, pues si que le vendría bien que la señal vaya por una sola ruta
y la de vuelta (Thru) venga del Buffer.

#3 Hey!! Me da la sensación de que nos conocemos de BORG, pero tal vez allí uses otro nick, ¿puede ser? Mucha coincidencia, si no es así! 😅

Por otro lado, imagino que esta modificación, con este esquema que aportas y con conocimientos de electrónica, no debe ser muy complicado, ¿no?

Para hacerlo yo mismo, no me atrevo, pero no parece muy complejo a simple vista...

"Bartok" escribió:
...Nos conocemos de BORG

Sip Jefe, poco. :desdentado:

Algo leo de vez en cuando.

Modificarlo tiene poca complicación. :birras:

Aunque parece que la respuesta de Macintosh a ambas mods es correcta, dejo también este video por si resulta de ayuda o aclaración de cómo hacerlo!

https://youtu.be/yBUIyAu1XdE
