Pedal MXR Carbon Copy no funciona, ¿Arreglo?

Consulta
joanesinu
#1 por joanesinu el 14/01/2022
Buenas,

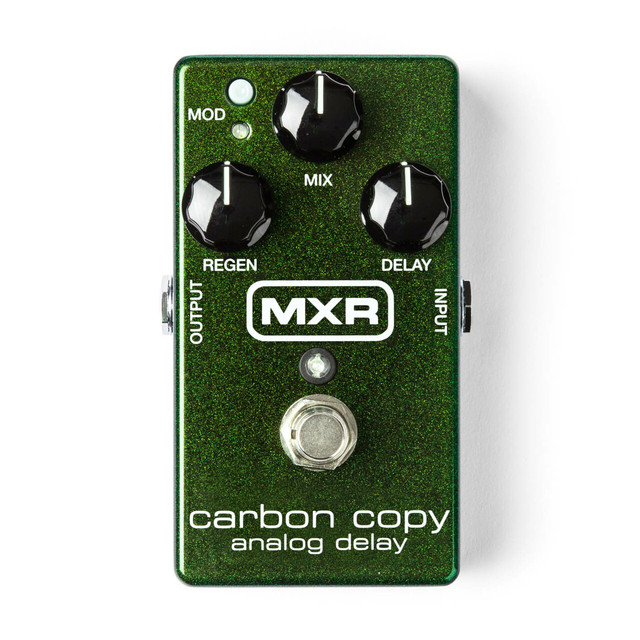

tengo un MXR carbon copy que ha dejado de funcionar.


El botón de MOD funciona, se enciende cuando se activa y se apaga cuando se desactiva.

El Bypass del pedal también funciona, es decir, la señal de la guitarra pasa a través del pedal cuando no está activado.

Cuando se activa, el volumen baja muchísimo al punto de casi mutearse y no se activa. Tampoco funciona el led de encendido.

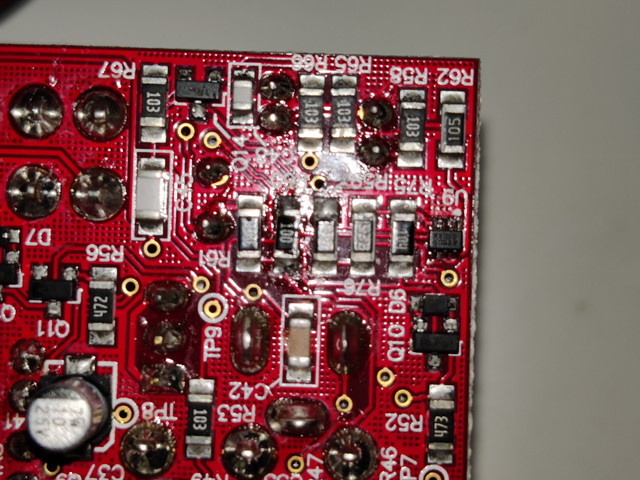

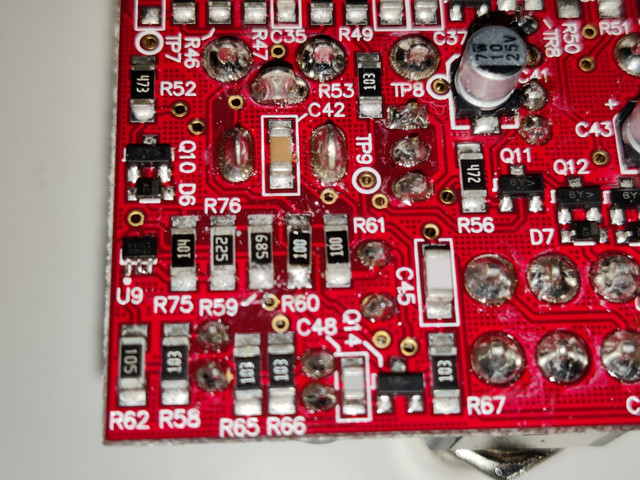

He echado un vistazo por dentro y he visto un componente R60 con una pinta un poco rara, como de quemado. Creo que es una resistencia pero el número 100 no sé lo que es. He intentado medirlo con el multímetro pero no he conseguido medir ningún valor en Ohms.


¿Alguien me podría ayudar? ¿Se puede sustituir esa resistencia? (Si es que es una resistencia)

Un saludo!
Subir
elpatxi_bcn
#2 por elpatxi_bcn el 15/01/2022
Hooolaquetal!!!

Sí, es una resistencia. Yo no la veo con mala pinta, pero, para salir de dudas, puedes probar a medir también la de al lado, del mismo valor.

Debería darte sobre 10 Ohmios. Las dos primeras cifras son el valor, y la tercera el multiplicador. 473 son 47000 Ohmios o 47kOms.

Saludos!
Subir
1
joanesinu
#3 por joanesinu el 17/01/2022
Creo que es el footswitch. Hice una prueba y había como un contacto flojo en el switch, lo movia hacia los lados y a veces hacia contacto, se encendia el led y funcionaba el efecto.

Voy a pedir un footswitch nuevo DPDT y voy a cambiarlo. A ver si hay suerte.

elpatxi_bcn escribió:
Las dos primeras cifras son el valor, y la tercera el multiplicador. 473 son 47000 Ohmios o 47kOms.


Gracias por la aclaración!
Subir
joanesinu
#4 por joanesinu el 27/01/2022
Le he cambiado el switch y nada, sigue haciendo lo mismo.

El bypass funciona pero cuando activo el pedal la señal se mutea. Se escucha un mínimo de guitarra pero es prácticamente mute.

No sé si seguiré rebuscando o lo tiraré.
Subir
elpatxi_bcn
#5 por elpatxi_bcn el 27/01/2022
Hooolaquetal!!!

Por lo que he visto, es un pedal de delay con algo de complejidad.

E imposible de conseguir el esquema, y sin esquema se complican mucho las reparaciones.

También he leído que suelen irse unos transistores FET. Pero son muy, muy pequeños, y muy delicados con las descargas de estática. Eso es una reparación nada fácil si no estás acostumbrado a los SMD.

http://www.ampworks.co.uk/recent-repairs/mxr-repair-delay-pedal-repair-aw13sep006/amp/

Saludos!!!
Subir
joanesinu
#6 por joanesinu el 27/01/2022
#5

Creo que no me voy a animar a semejante trabajo sin tener los conocimientos necesarios. A parte que no sé si es eso lo que falla exactamente.

De todas formas, gracias por tu ayuda!
Subir
Gaetan de Backer
#7 por Gaetan de Backer el 18/03/2022
Hola,

Me intrometo,
Si funcionaba bien cuando movias noseque en el switch sera este el problema: funciona pero hay un mal contacto.
Ese mal contacto puede ser de cualquier cable o conexión o soldadura o loquesea cercana al switch.
Antes de haberlo cambiado deberías de haber comprobado que hace mal contacto para asegurarte de que era el switch.

Yo, por comentar ...
Pero no lo tires...
Subir
