Pioneer plx-1000 tapa con bisagras

Elo Rey
#1 por Elo Rey el 15/11/2016
Hola, amigos:
Quería compartir con vosotros un brico sencillo y que queda muy bien para los que tengáis el Pioneer PLX-1000. Se trata de montarle una tapadera ahumada de un RELOOP 7000-8000 al estilo de los Technics SL-1200 MK2. La idea la he copiado de un video de YouTube donde un usuario añade una tapa parecidísima a un plato antiguo ("tweaking SL-1300" o algo asi se llama) creo...Recordemos que originalmente este plato viene con una tapadera se coloca encima y que encaja simplemente en las esquinas. Puede ser práctico para unos, pero estando montado en un salón, me resulta más cómoda y elegante esta tapadera giratoria:

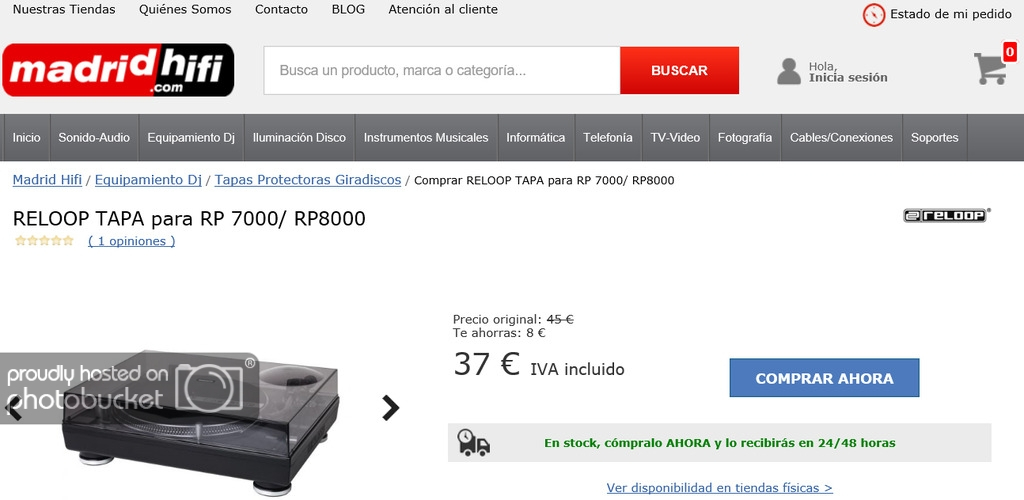

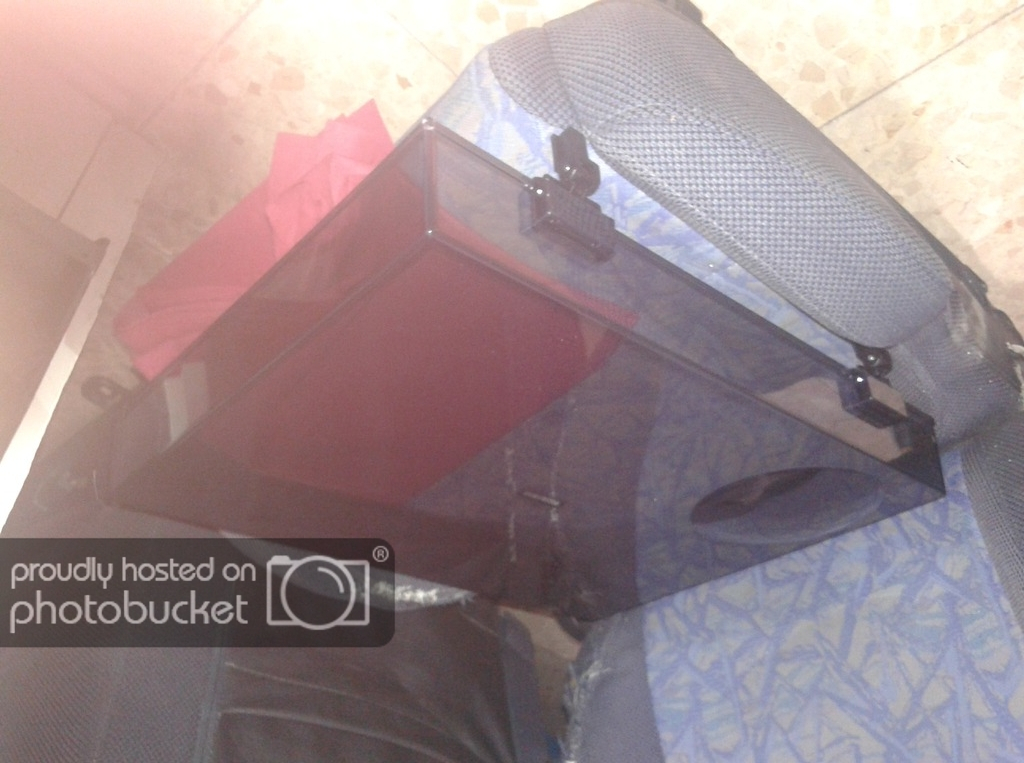

La tapadera la encontré en esta tienda que seguro todos conocéis a un precio mágnifico con envio incluido, me llegó super rápido y bien protegida, por teléfono me confirmaron que el producto incluía las bisagras, la atención al cliente fantástica:

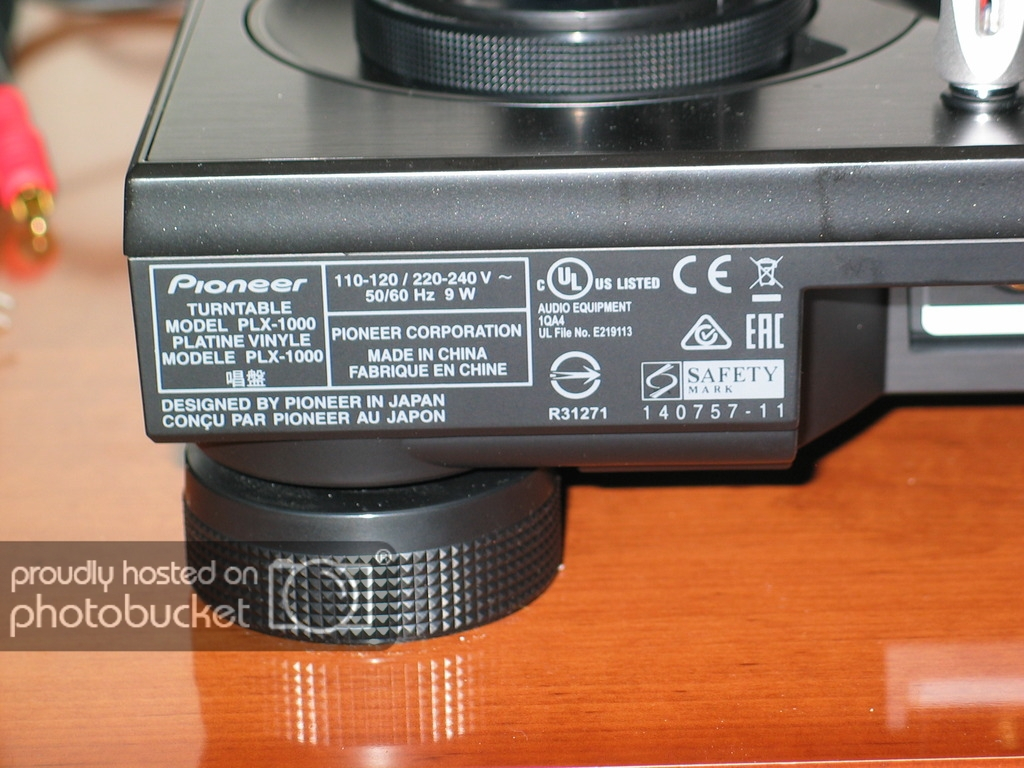

Lo único que vamos a perder cuando coloquemos la bisagra izquierda son los logotipos de la CE y de normativa y seguridad:

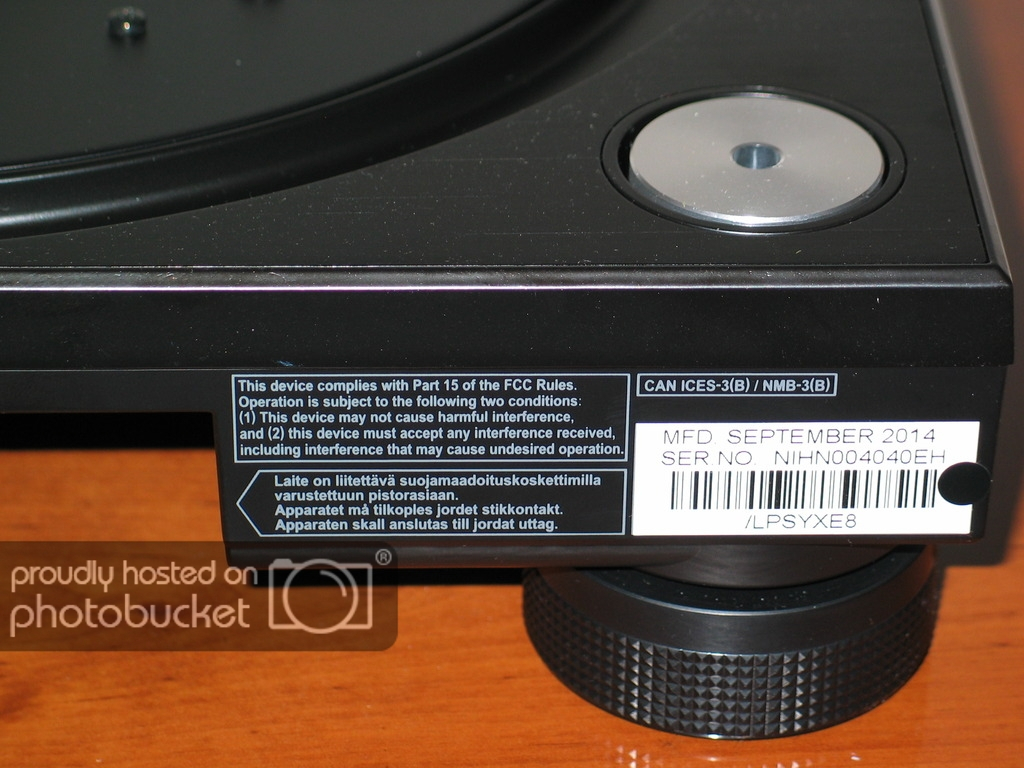

También a este lado la bisagra derecha tapará esta leyenda escrita en varios idiomas (menos el español):

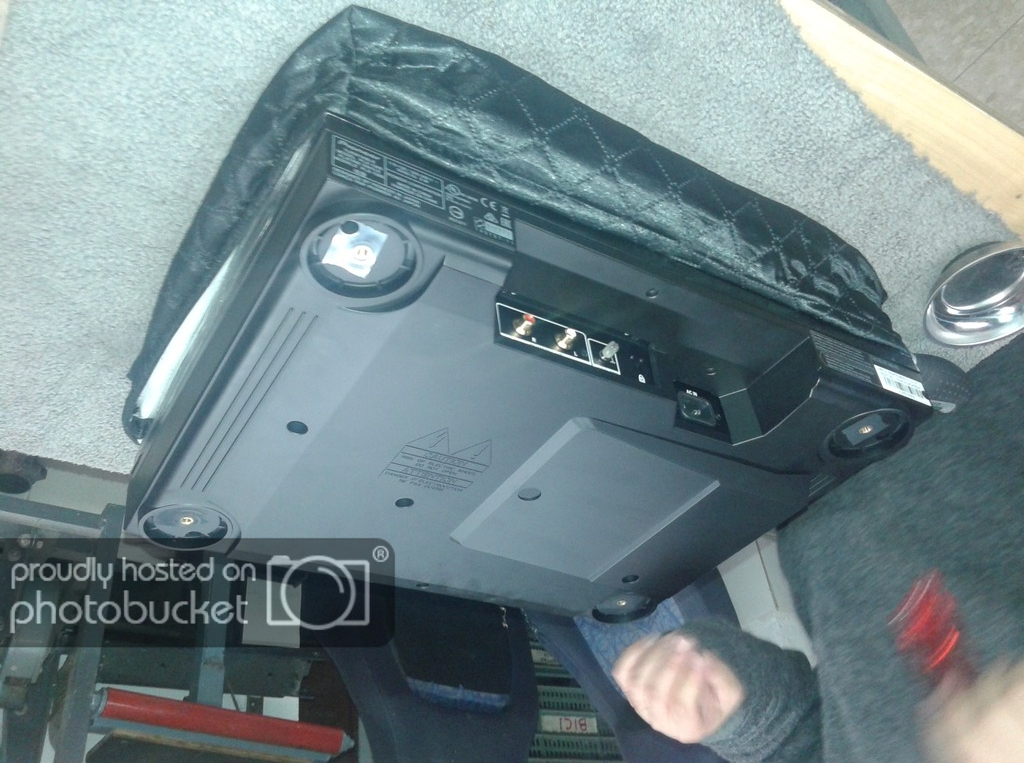

Ponemos el plato boca abajo con su tapa original:

Desroscamos las 4 patas y quitamos unos 10-11 tornillos, sale superfácil esta tapadera:

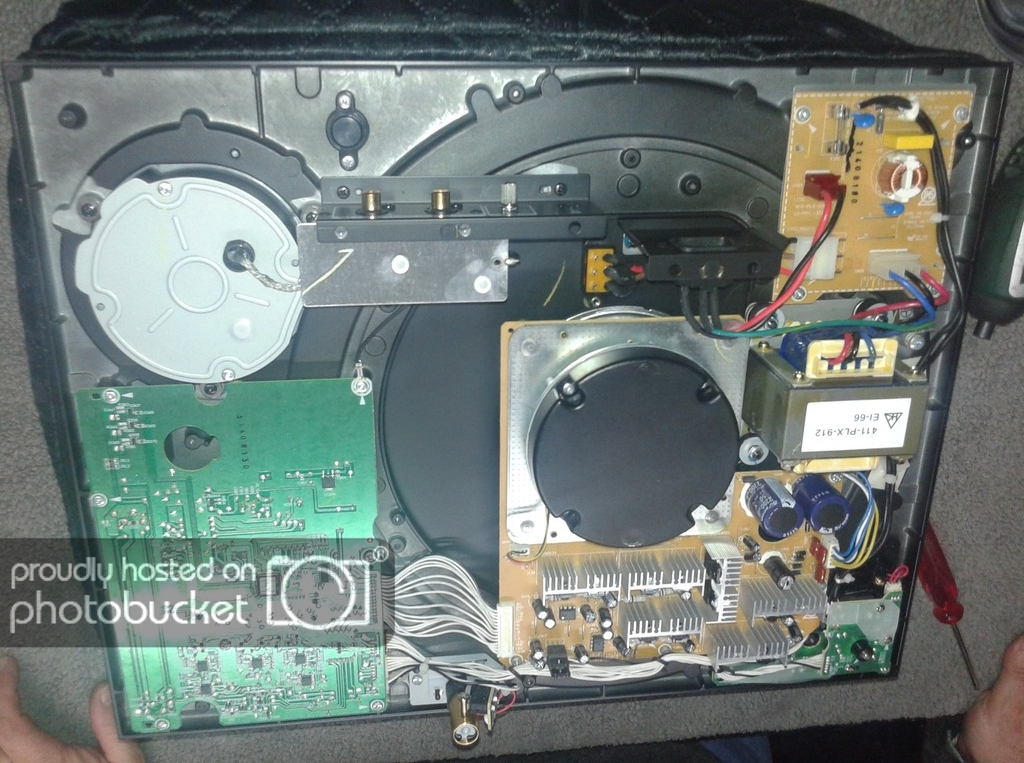

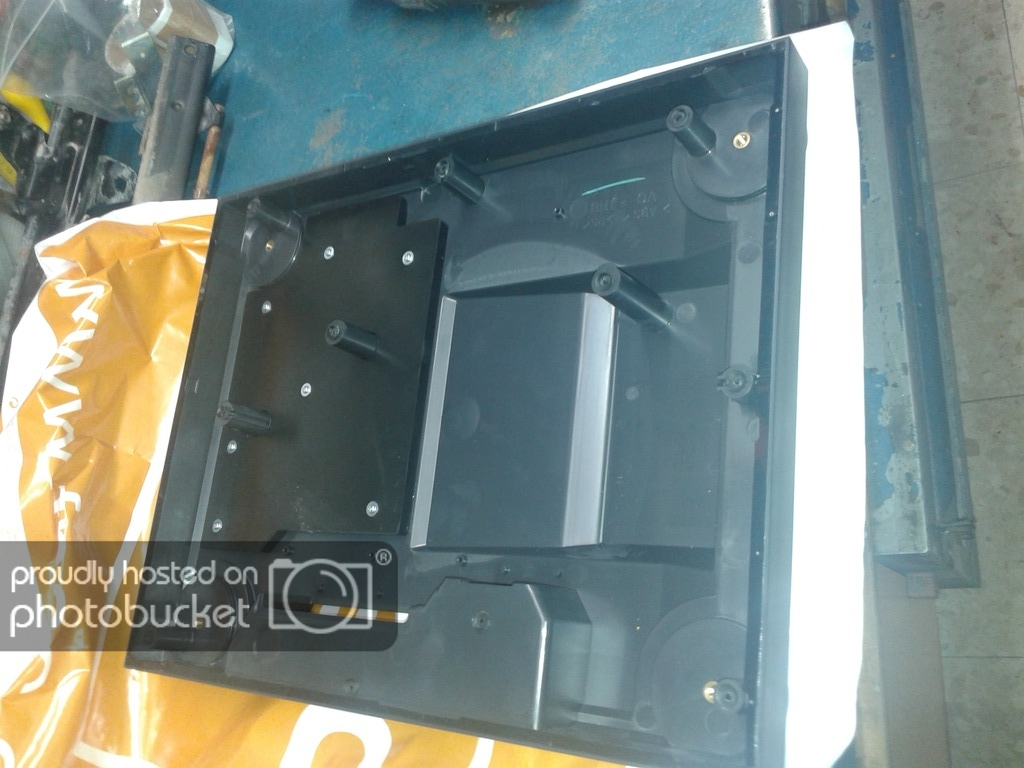

Echamos un vistazo para asegurarnos que los taladros y tornillos que vamos a practicar no van a atravesar ninguna parte delicada:

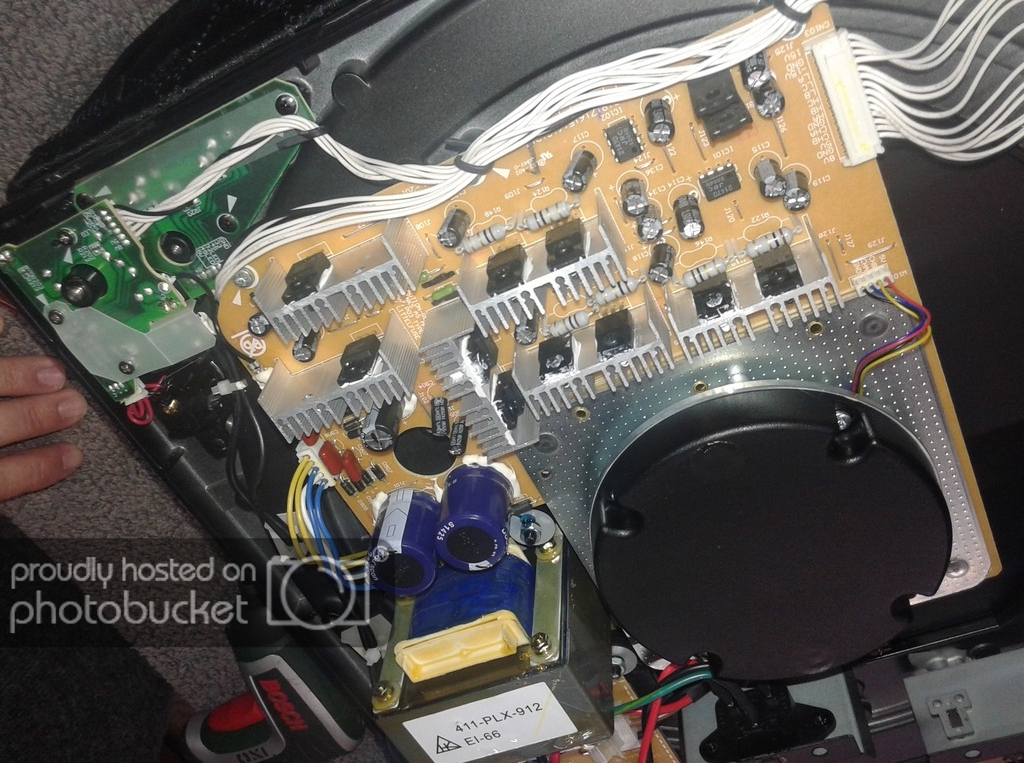

Yo no se si todo esto lo fabrica Hanpin o el chino de la esquina, me da exactamente igual, lo cierto es que por dentro no es ningún juguete:

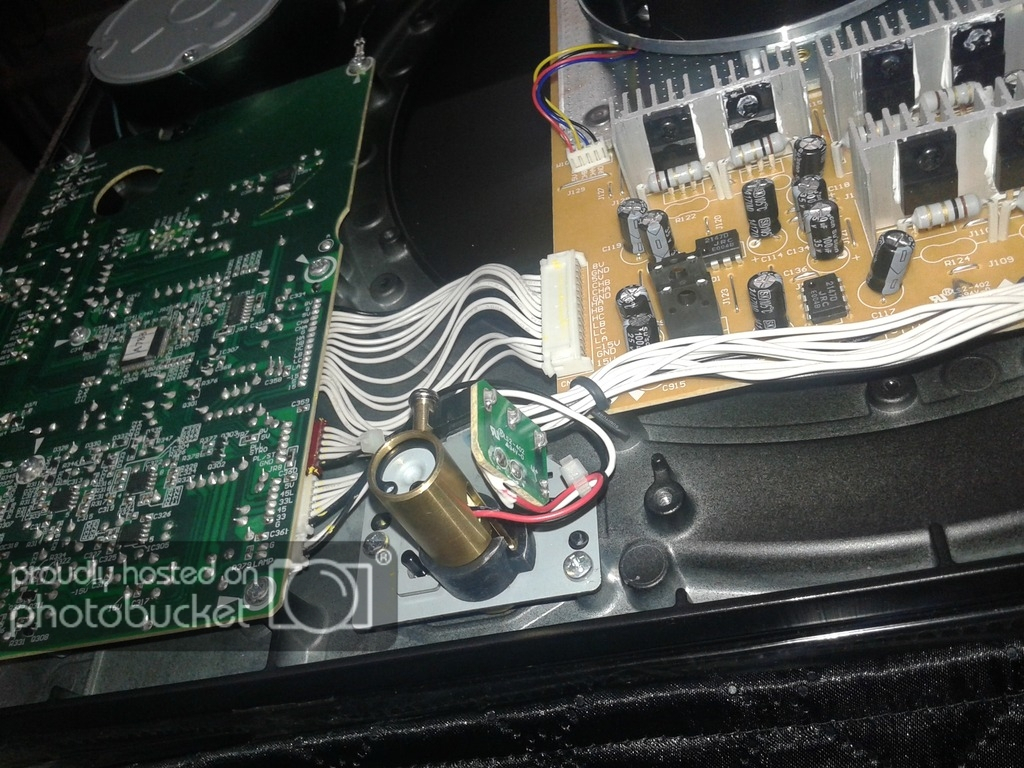

Cuando superpusimos los tornillos que trae la tapadera vimos que no chocan contra el brazo (quedaba muy alejado) ni contra la placa de la izquierda, porque apenas sobresale medio milimetro:

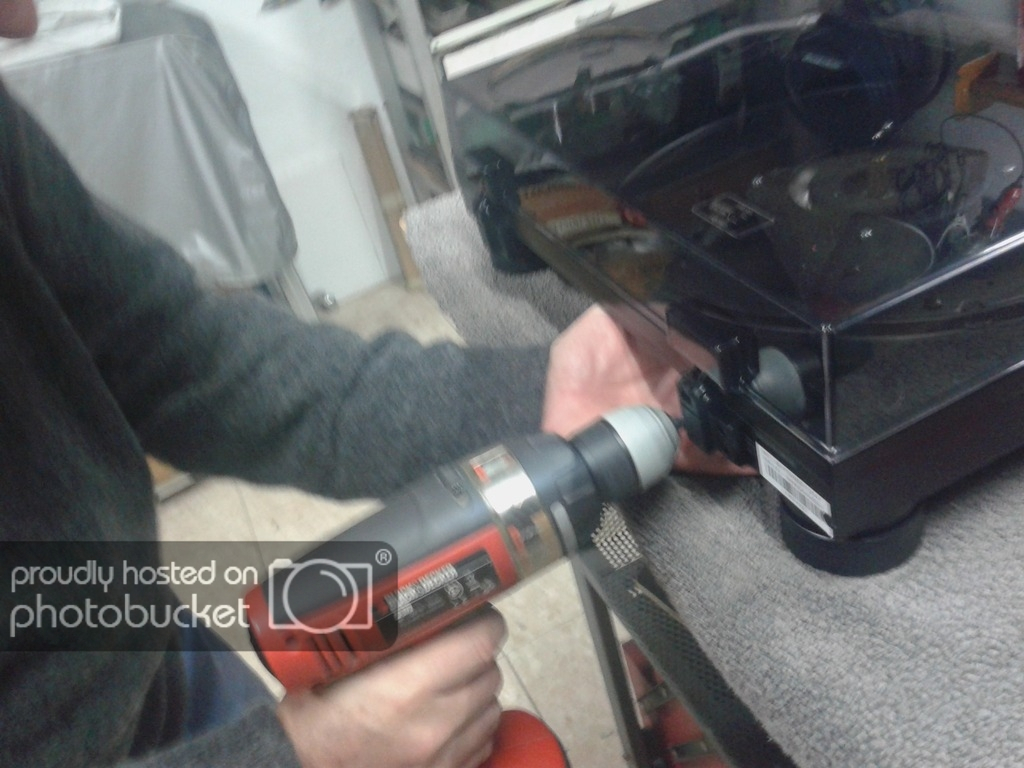

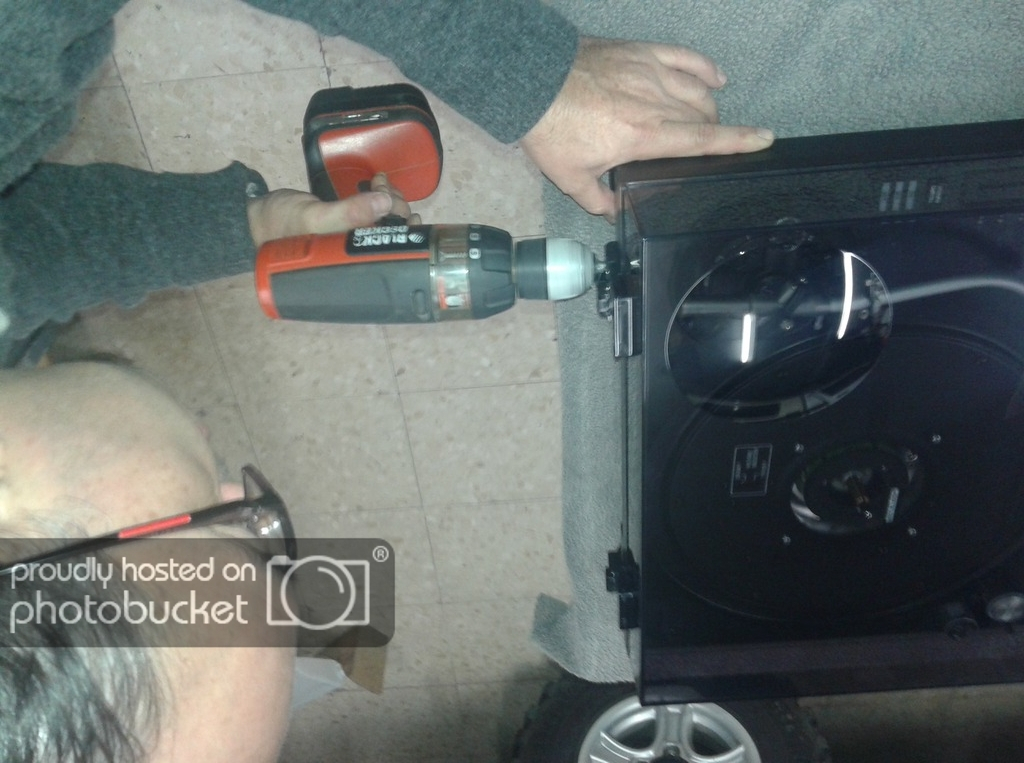

Colocamos la tapa encima y las bisagras en su sitio provisional, taladrando por la bisagra izquierda, en la otra esquina estaba yo sujetando la esquina para que no se moviese nada:

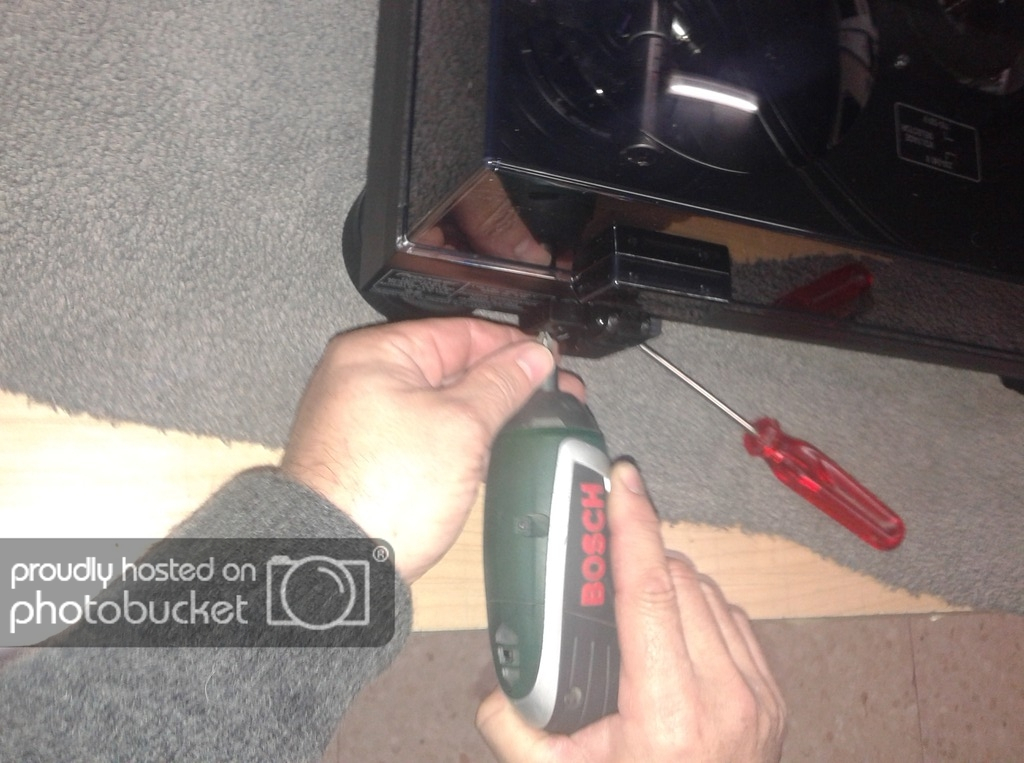

Atornillamos los 4 tornillos despacito, la broca que usamos es de 3,4 mm:

Ya tenemos colocada la primera bisagra:

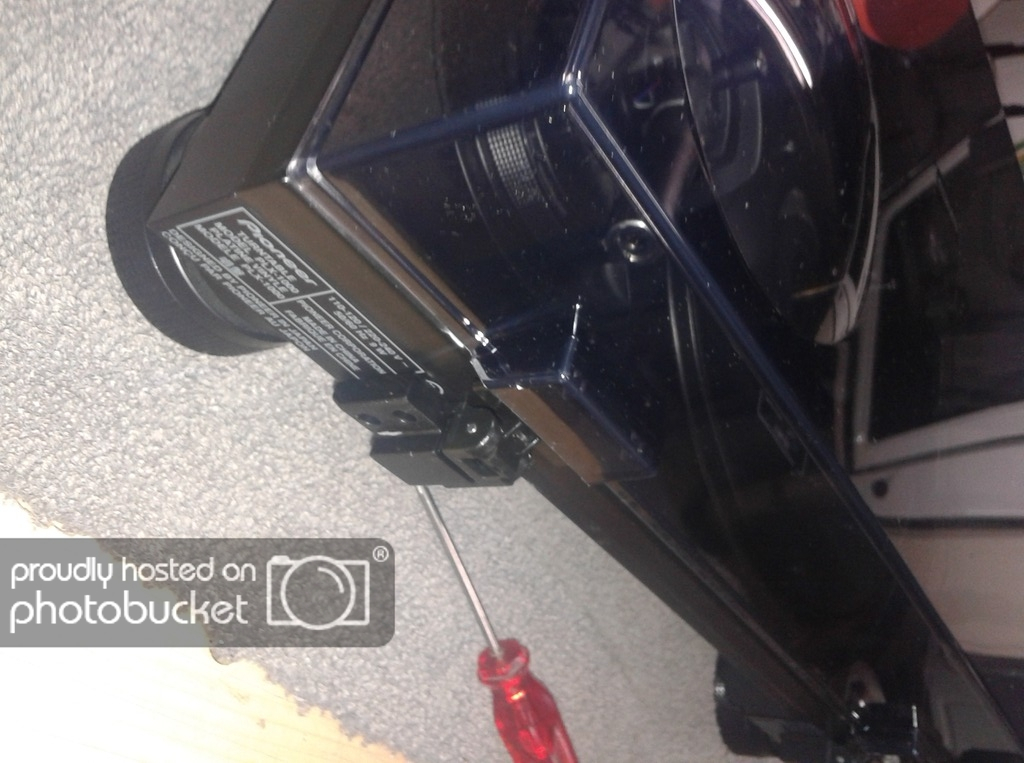

Aseguramos los tornillitos de manera definitiva manualmente con un destornillador de toda la vida:

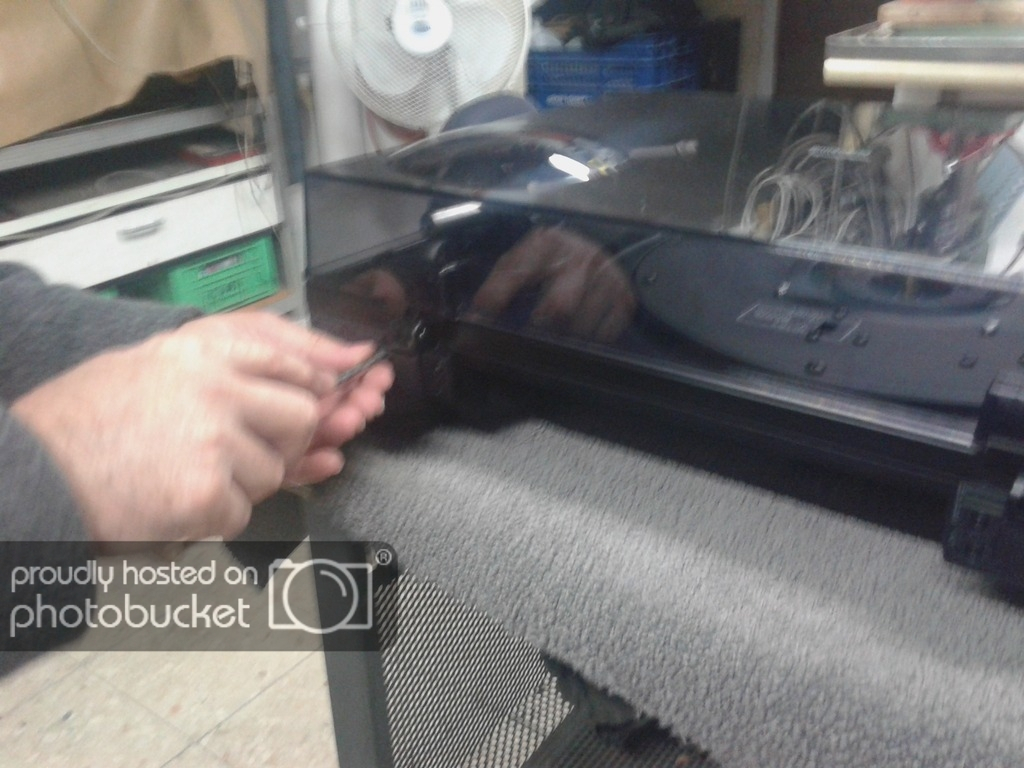

Taladramos con cuidado y pocas revoluciones la otra bisagra:

Asi queda de bien, y podemos retirarla muy fácilmente tirando de ella hacia arriba:

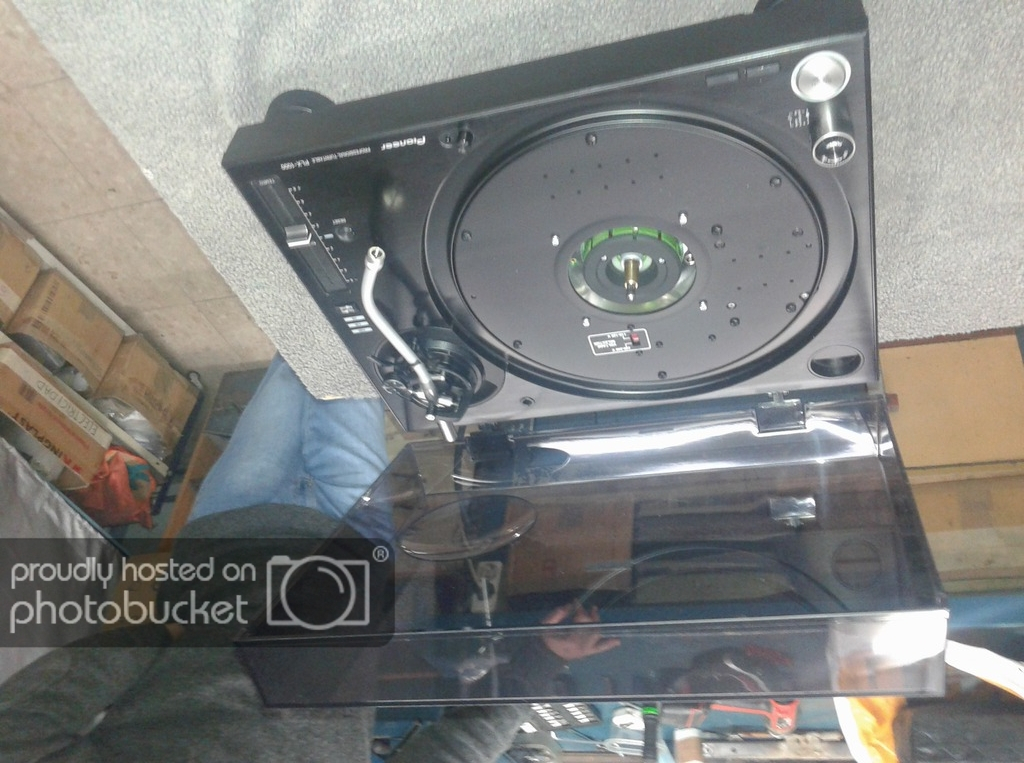

Ahora ya podemos levantar la tapa:

Mi amigo Javier "Mississipi", su destreza y herramientas me resultaron fundamentales de nuevo:

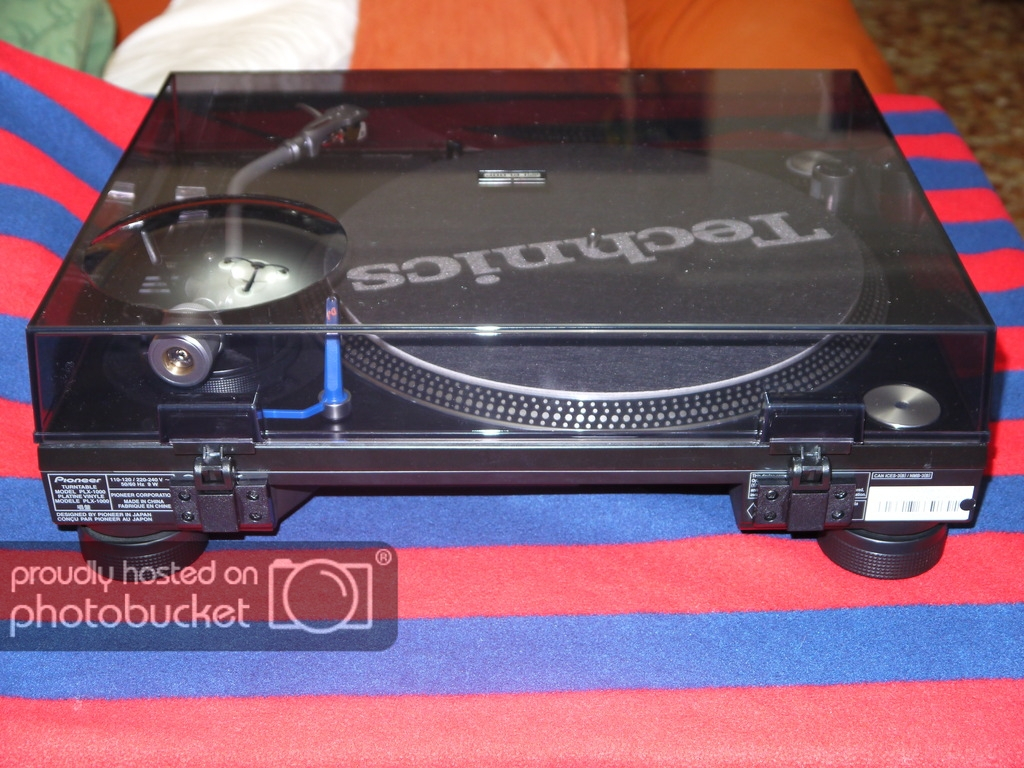

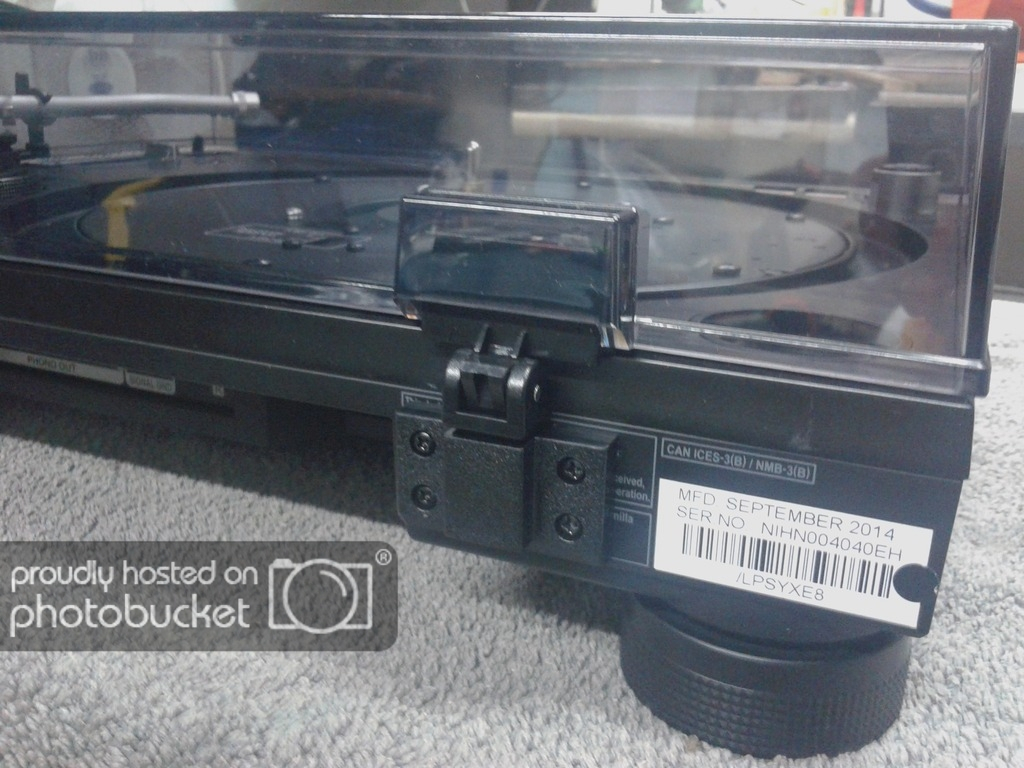

Una vista trasera cerrada, se puede ver que es menos alta que la tapadera de PIONEER y que lleva la burbuja de plástico en la parte superior del brazo:

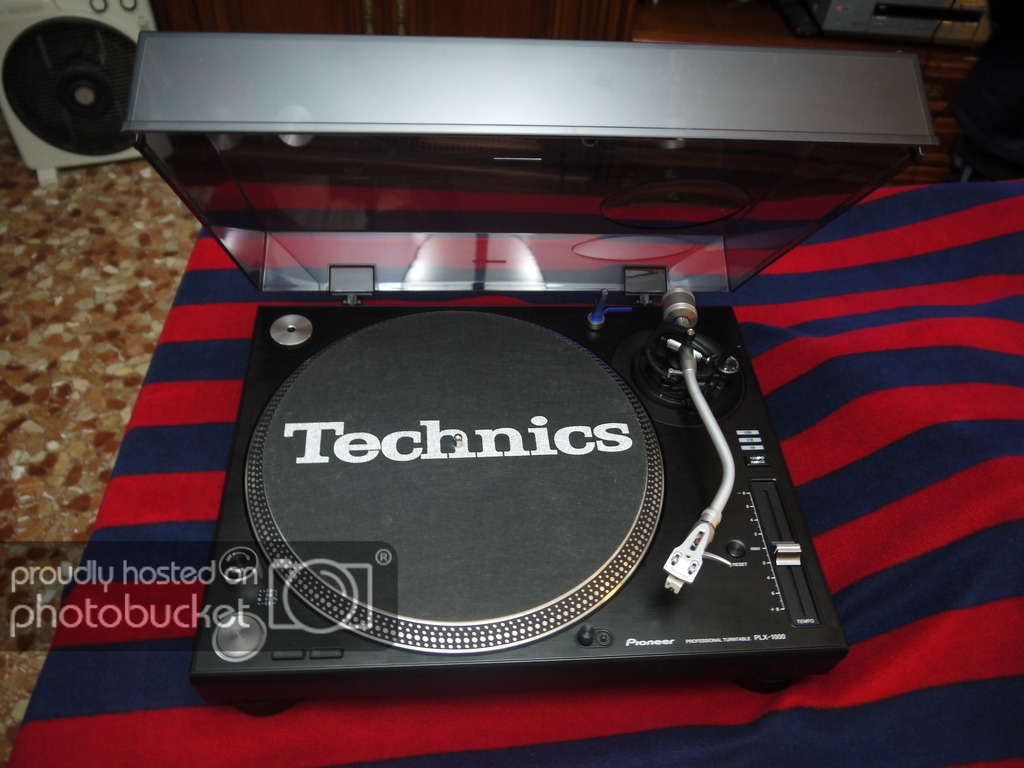

Y abierto:

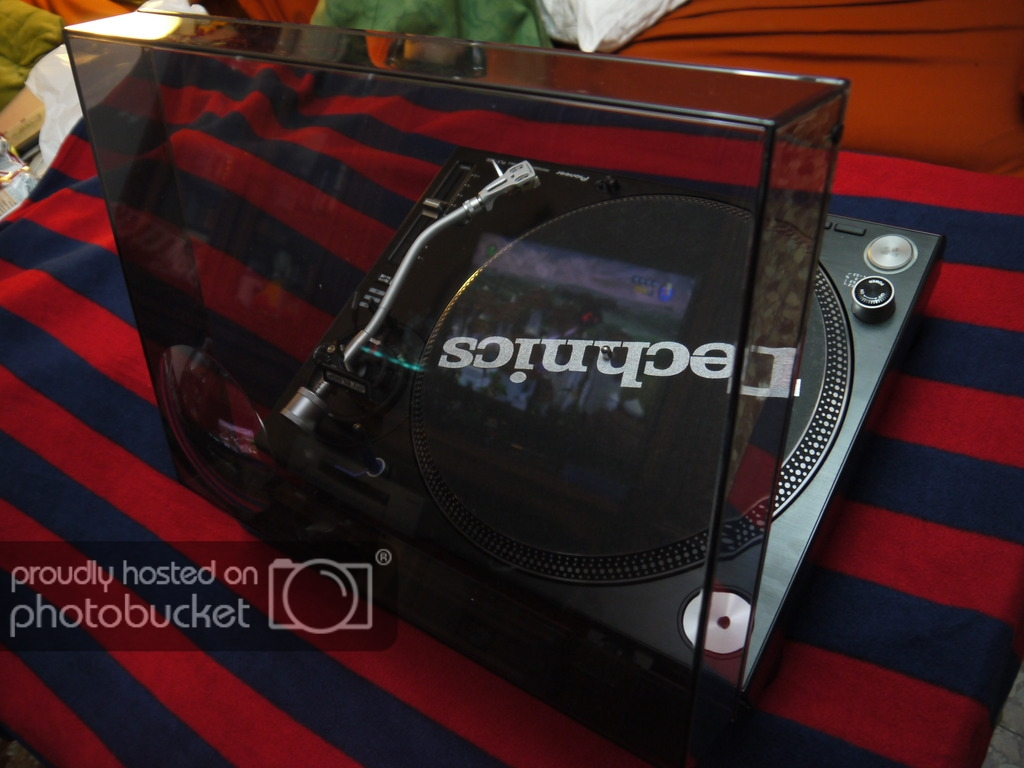

La verdad ha quedado de escandalo:

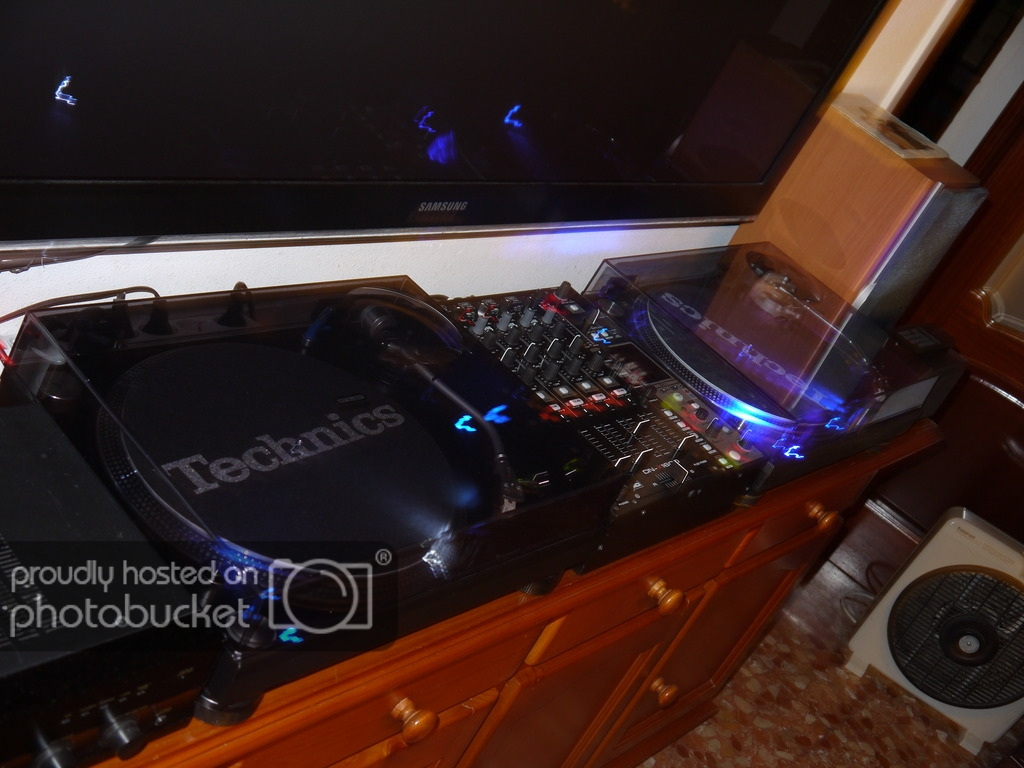

Colocado con el resto del equipo:

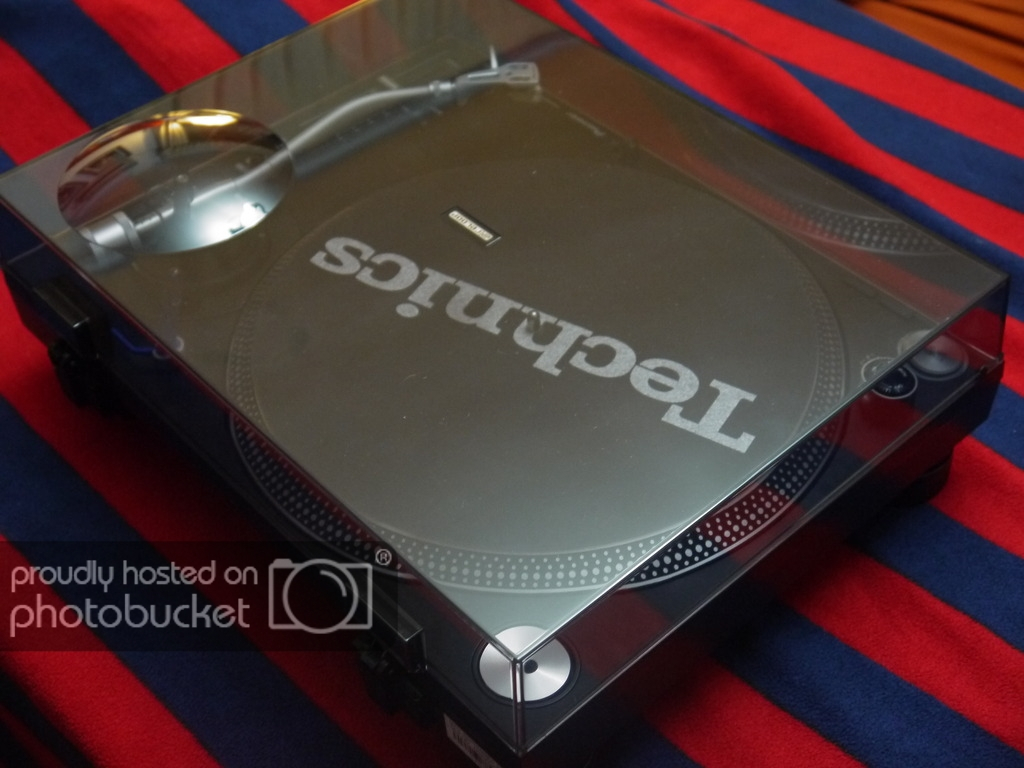

Formando parejita con el "good-old-Technics":

Una instantánea de mi hijo Jesús haciendo de DJ:

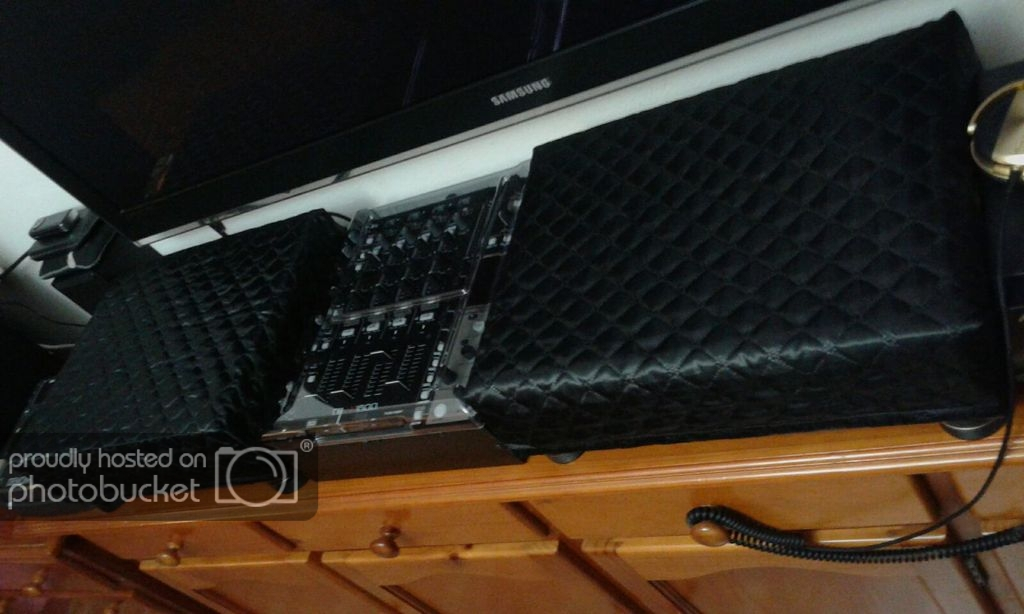

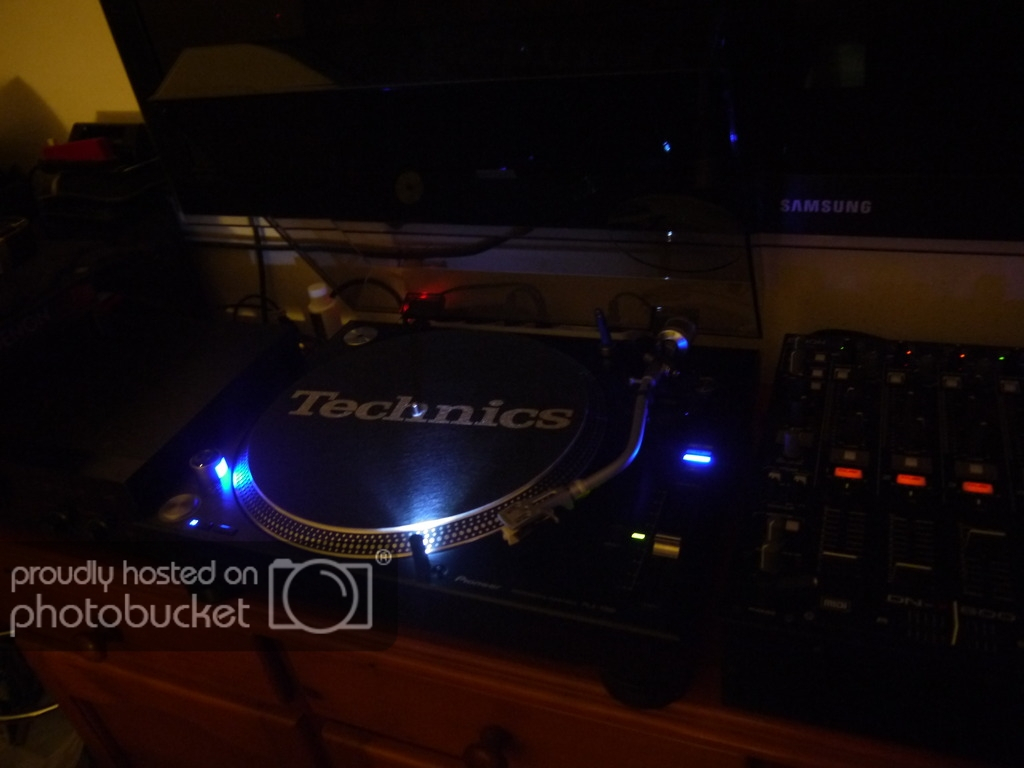

Aquí se quedan tapaditos hasta mañana. Las fundas de los platos hechas en algodón acolchado y tela de TRINITTI son muy caras, pero llevo con ellas dos años de quita y pon diario y tienen una calidad y una resistencia soberbias, os las recomiendo 100 %, para el mezclador la de Decksaver está estupenda también:

Saludos!!!
Subir
1
OFERTASVer todas
MenorcaF-40
#2 por MenorcaF-40 el 15/11/2016
Hola Elo Rey,..muy buen aporte,te han quedado genial,..yo tambien tengo unos Plx y viendo esto,tal vez algún día se lo haga...Gracias por compartirlo.
Saludos
Subir
1
Jordi Bastardas Gilbert
#3 por Jordi Bastardas Gilbert el 02/03/2021
Hola Elo Rey, tengo un Pioneer plx 1000 y haciéndote caso, he comprado la tapa Reloop para montar en el Pioneer tal y como muy bien tu explicas. la duda que tengo y nadie me resuelve es que las bisagras que van en el tapa, van sueltas, no llegan al final porque hay una especie de tope de plástico y no se si va así suelto. gracias por tu aportación
Subir
Elo Rey
#4 por Elo Rey el 02/03/2021
No entiendo bien cuál es tu duda o tu problema, Jordi.
Las bisagras tienen dos posturas que se quedan muy fuertes: abierta unos 60 o 70° o cerrada.
Yo lo que hice fue dejarlas en postura cerrada (insertadas hasta lo que se pueda en la tapa y en la cogida trasera) y apoyar la tapa en el plato, y con cuidadito entonces situar las cogidas que tienen esos taladros y taladrar. En la foto con el código de barras trasero montado todo se ve muy bien cómo queda...
De todas formas no dudes en seguir preguntando
Un saludo
Subir
Jordi Bastardas Gilbert
#5 por Jordi Bastardas Gilbert el 02/03/2021
No me se explicar, todos los platos que conozco, las bisagras quedan fuertemente cogidas a la tapa y cuando sacas la tapa, queda una parte en la tapa y la otra en el plato. En este caso la que va a la tapa no queda sujeta, es así?
Subir
Jordi Bastardas Gilbert
#6 por Jordi Bastardas Gilbert el 02/03/2021
La bisagras se componen de dos piezas, la que va atornillada al plato, ninguna duda, y la que va unida a la tapa. Todas las tapas que conozco las bisagras quedan fuertemente sujetas a la tapa, esta no queda sujeta, se sale, no digo que no funcione, pero cuando quieres sacar la tapa, se queda la bisagra en el plato en ves de quedar una parte, la atornillada en el plato y la otra en la tapa
Subir
Elo Rey
#7 por Elo Rey el 03/03/2021
Lo que dices que sucede es completamente normal.
En este caso se quedan casi anclada en el plato las dos bisagras, y tú solo te llevas la tapa si tiras de ella hacía arriba.

Lo único que se me ocurre es meter alguna arandela entre el chasis del plato y esa parte fija, que te pueda hacer que se deslize y salgan la bisagras más fácilmente (no recuerdo si se quedan muy duras, que sería lo suyo que sea algo rígido, porque su juego de dos posiciones es más brusco).

Lo que no cabe duda, al menos para mí, que el Pioneer gana mucho con esta tapa basculante...

Un saludo!
Subir
Jordi Bastardas Gilbert
#8 por Jordi Bastardas Gilbert el 03/03/2021
Buenos día, gracias por tu respuesta, es la primera tapa que veo que cuando sacas la tapa se sale de la pestaña de la tapa y no del plato.
La verdad es que me gusta mas con esta tapa que con la original.
Muchas gracias por todo.
Un saludo.
Subir
DJ'Party
#9 por DJ'Party el 03/03/2021
Buen apaño de bricolaje. :plasplas:
