Proyecto DIY terminado, Mar7 VST Hardware Synthesizer

  • 1
dave
#1 por dave el 22/09/2018
Muy buenas,

Tras muchos meses con el salón de mi casa convertido en carpintería/taller, y sufriendo continuas broncas por parte de mi parienta, al fín he terminado mi proyecto DIY.
Me he fabricado muchas guitarras e incluso amplificadores a lo largo de éstos últimos años, pero desde hace mucho tiempo me rondaba la idea de crear algo relacionado con mi otra gran pasión, los sintes.

Vamos al lío. La idea era crear un controlador midi/usb con algunas prestaciones añadidas y, sobre todo, disponer de un controlador hardware todo en uno, sin el engorro de tener teclado, PC y periféricos por todos lados... y ha acabado siendo una workstation con unas posibilidades literalmente infinitas. Es totalmente upgradeable cuando en el futuro sus componentes se queden obsoletos.

A éste proyecto le he puesto el rimbombante nombre de Mar7 VST Hardware Synthesizer :mrgreen:

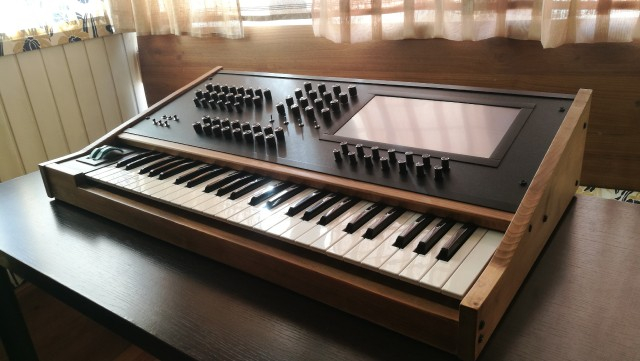

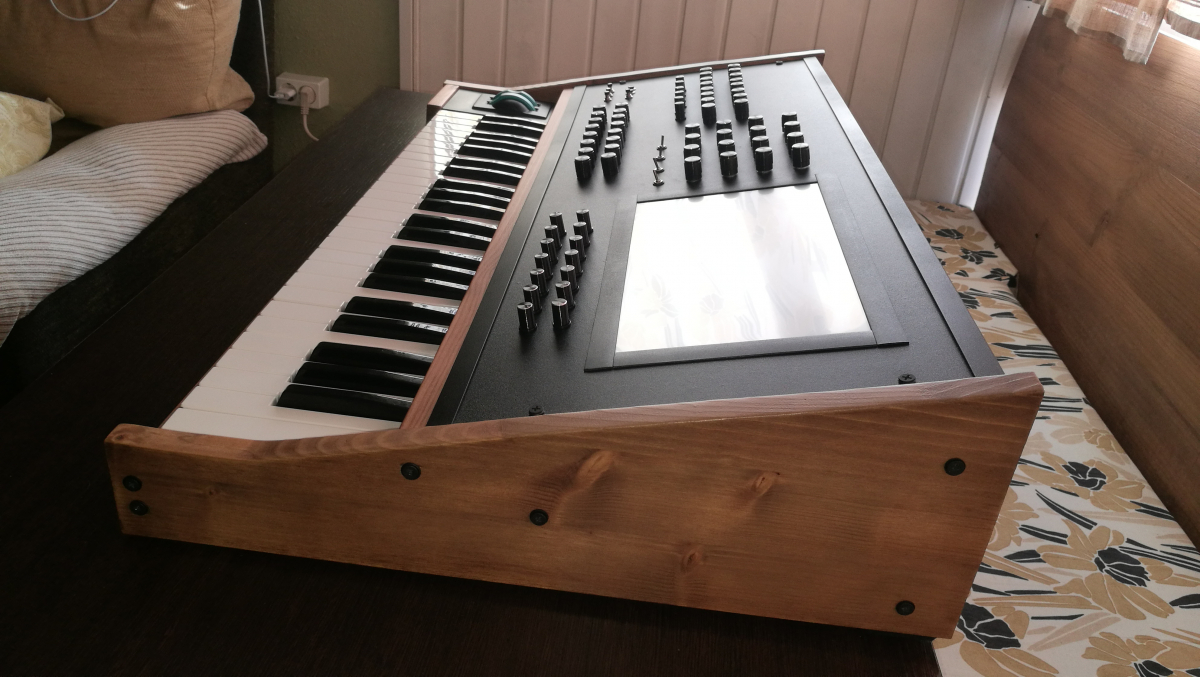

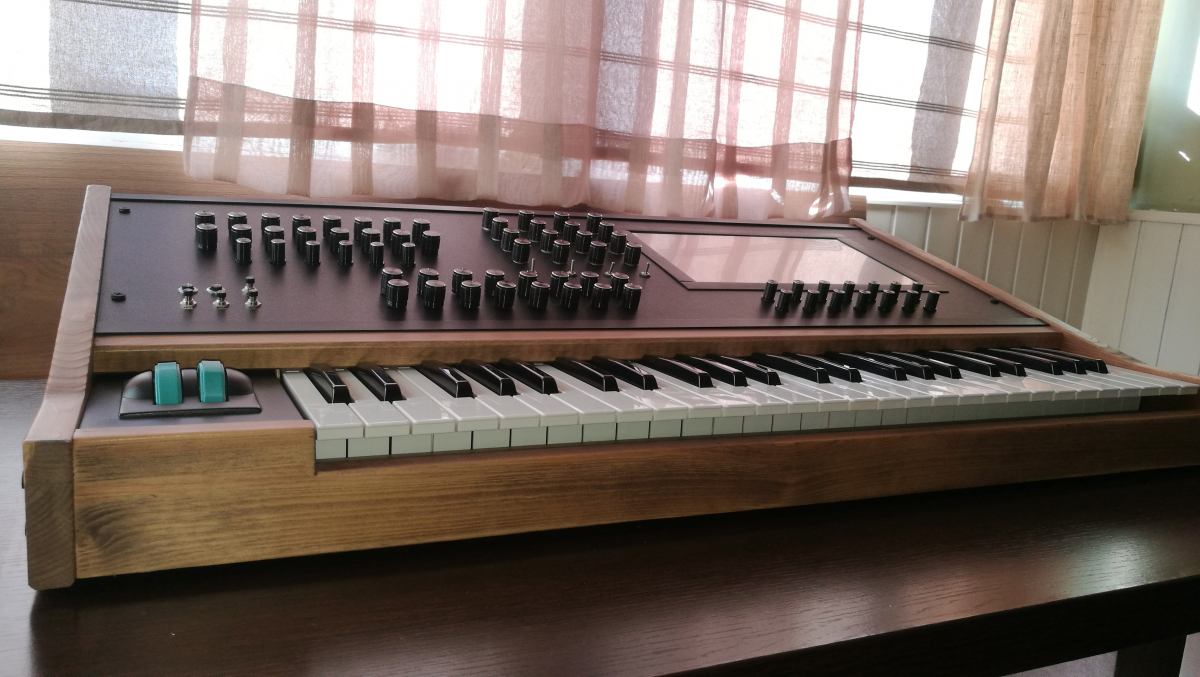

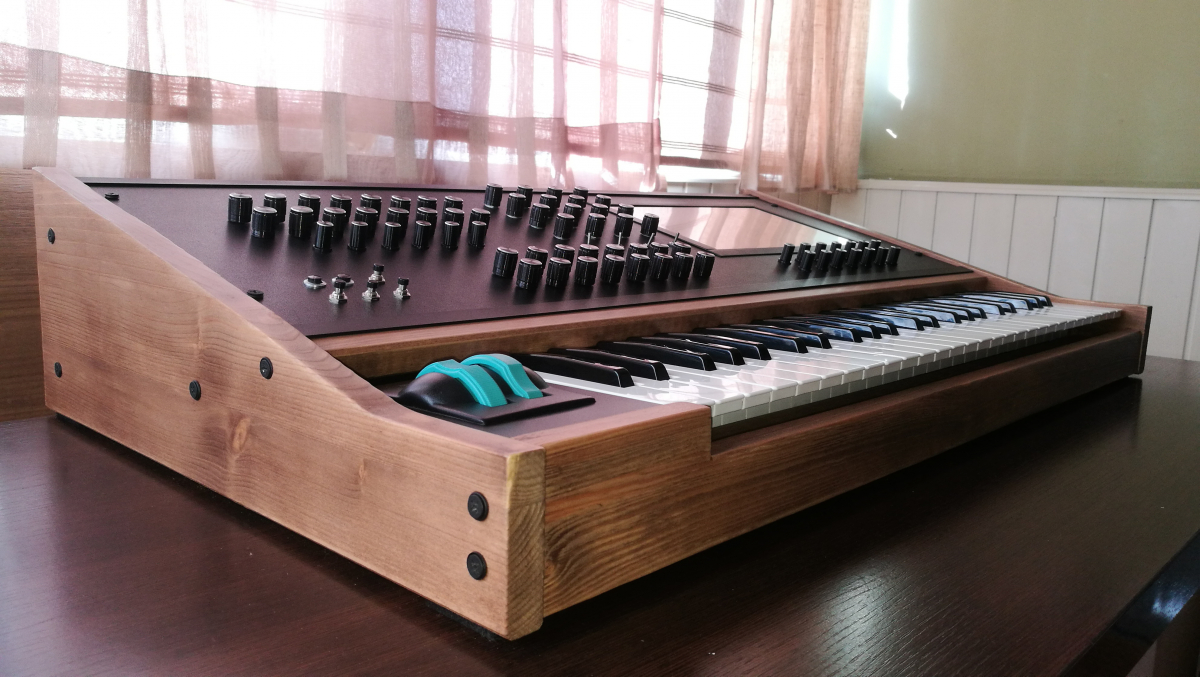

Bien, el cacharro en cuestión está construido en madera de abeto, aluminio y DM. El resultado asciende a unos 15kg de peso.

En cuanto a componentes, ahí va la lista completa:

- Procesador AMD de 4 núcleos.
- 32GB de RAM ddr3 a 1333mhz
- 2 SSD de 256Gb cada uno, 512Gb de almacenamiento.

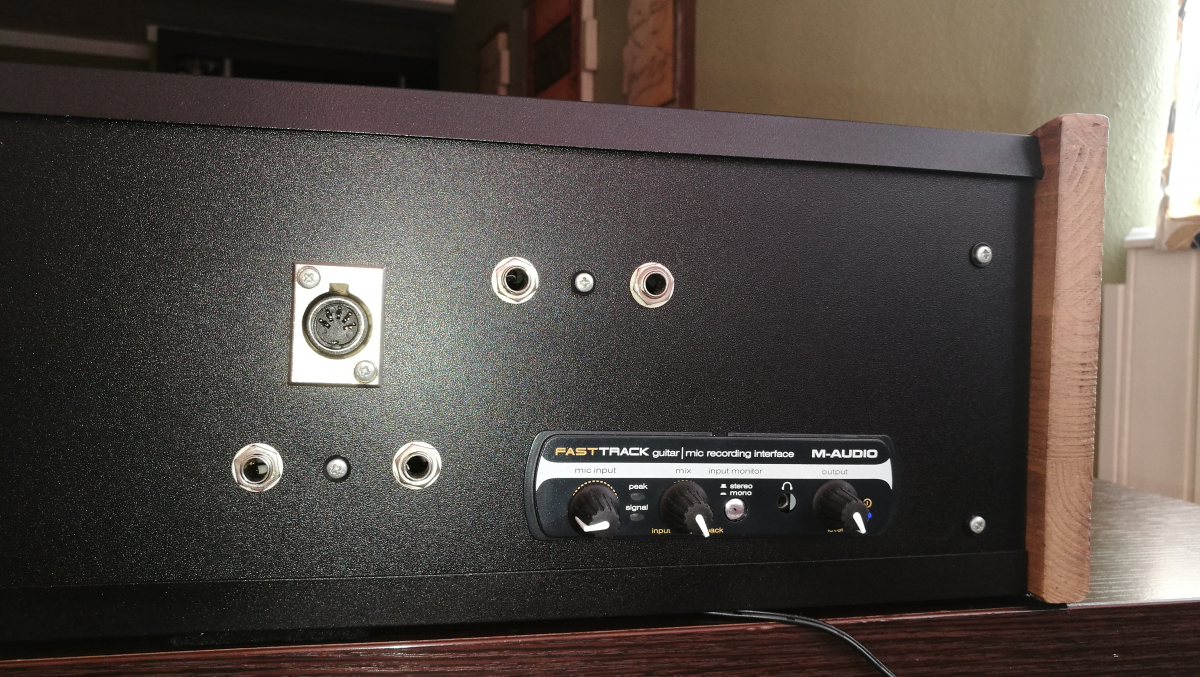

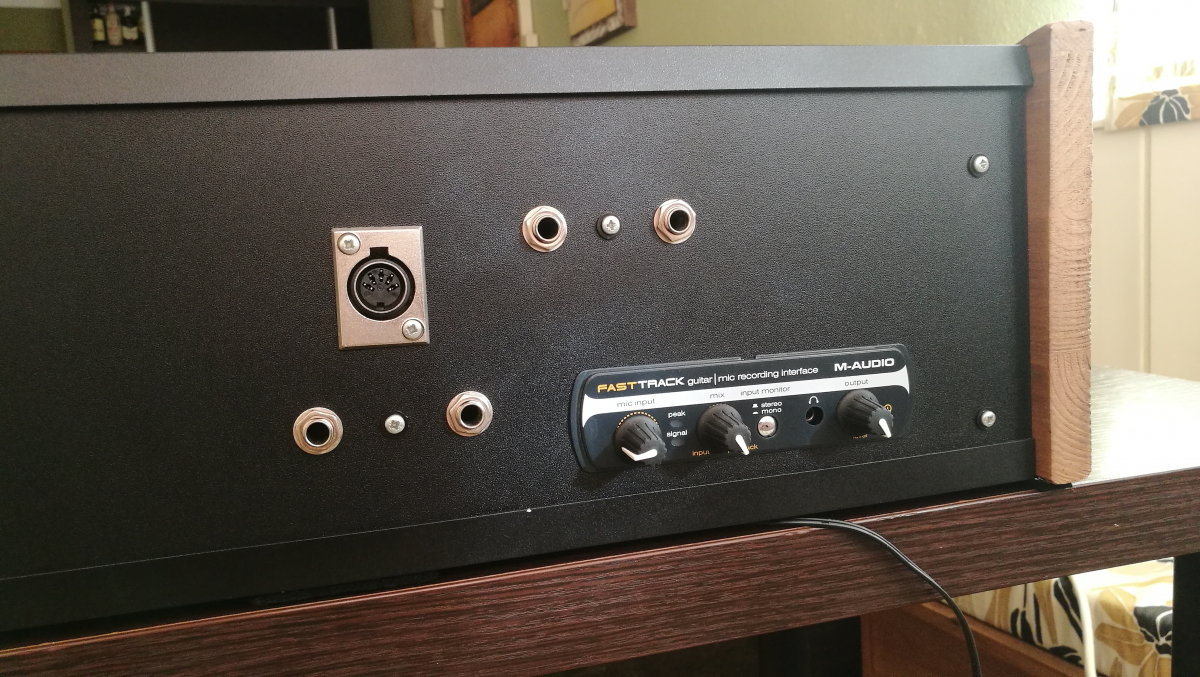

- Interface M-Audio Fast Track integrado.

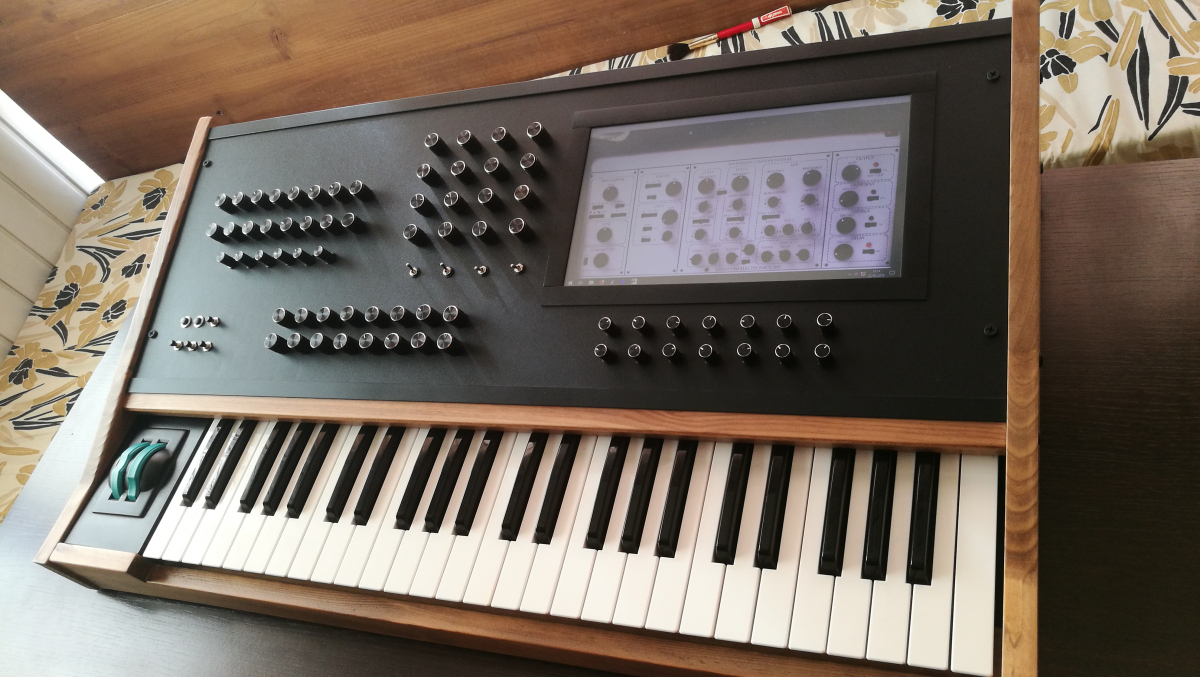

- Pantalla táctil de 11,6".

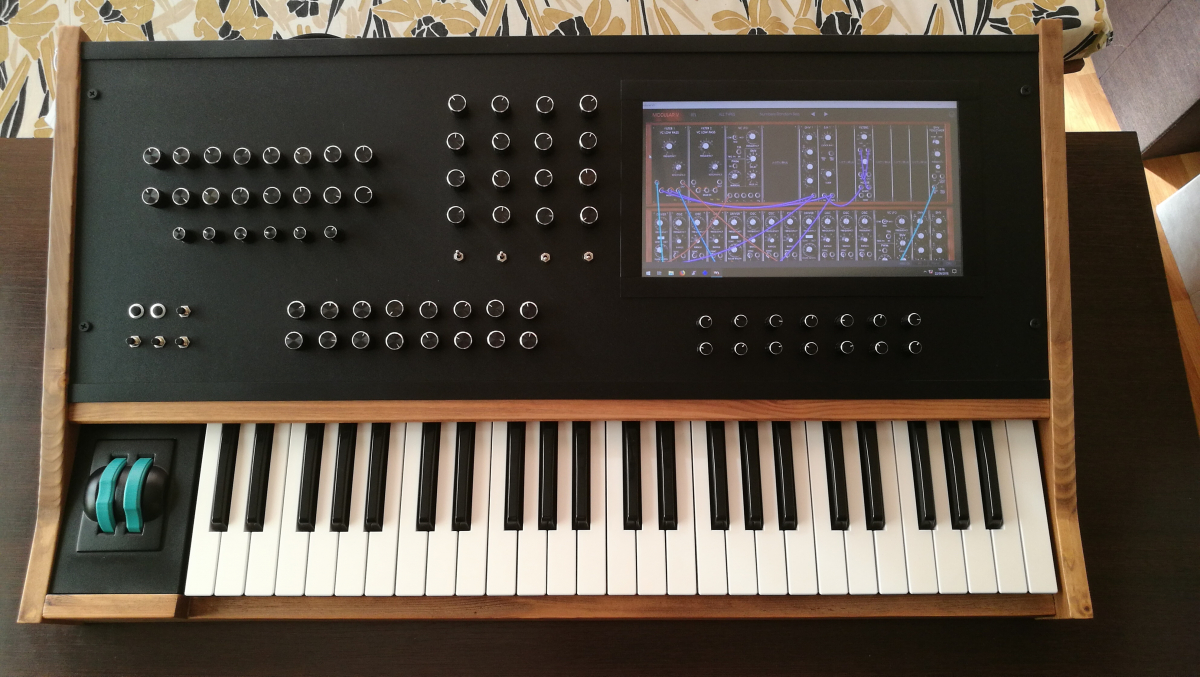

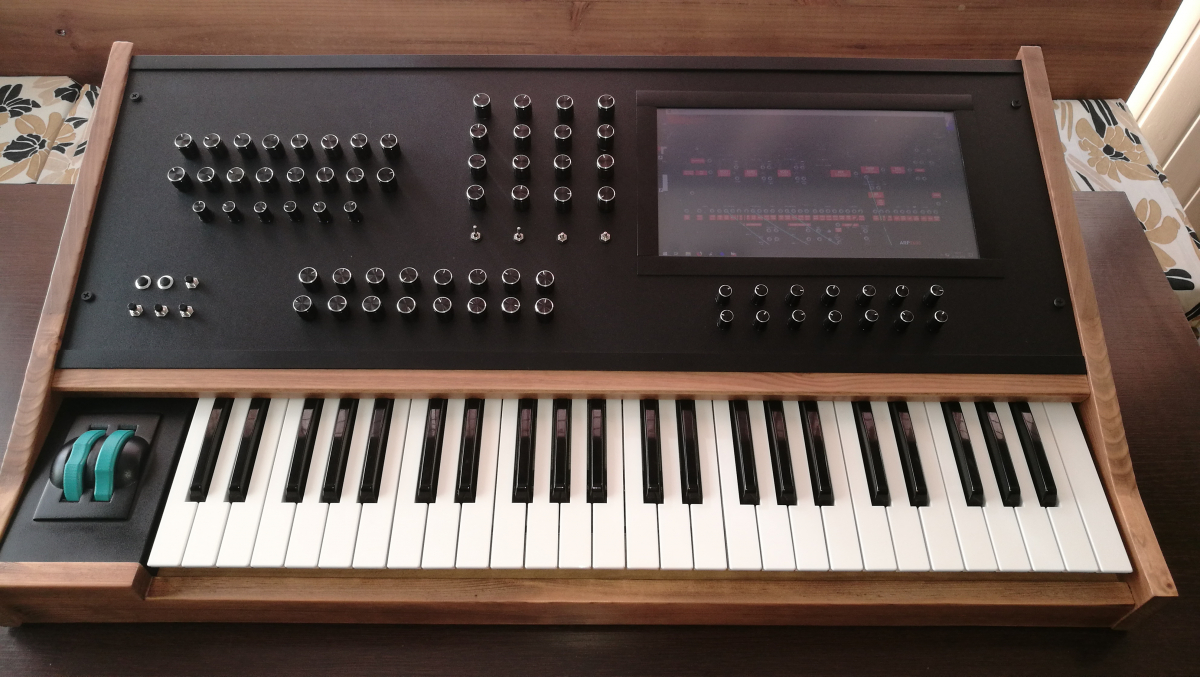

- 48 Knobs y 4 switches asignables mediante midi learn.

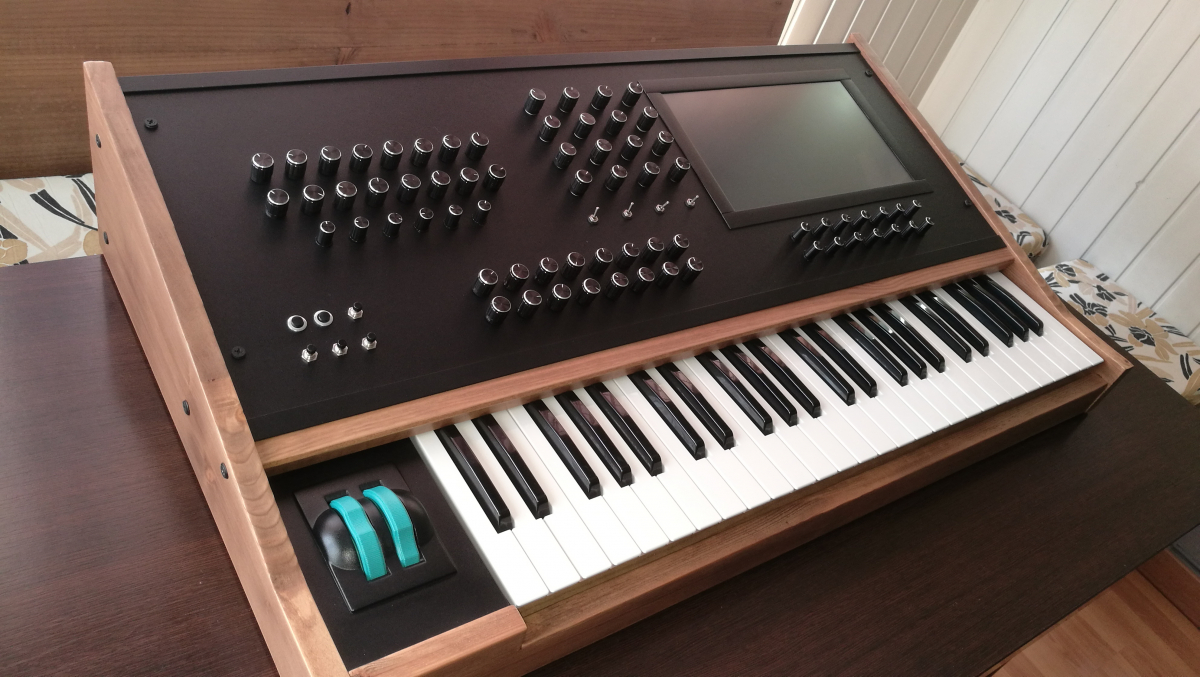

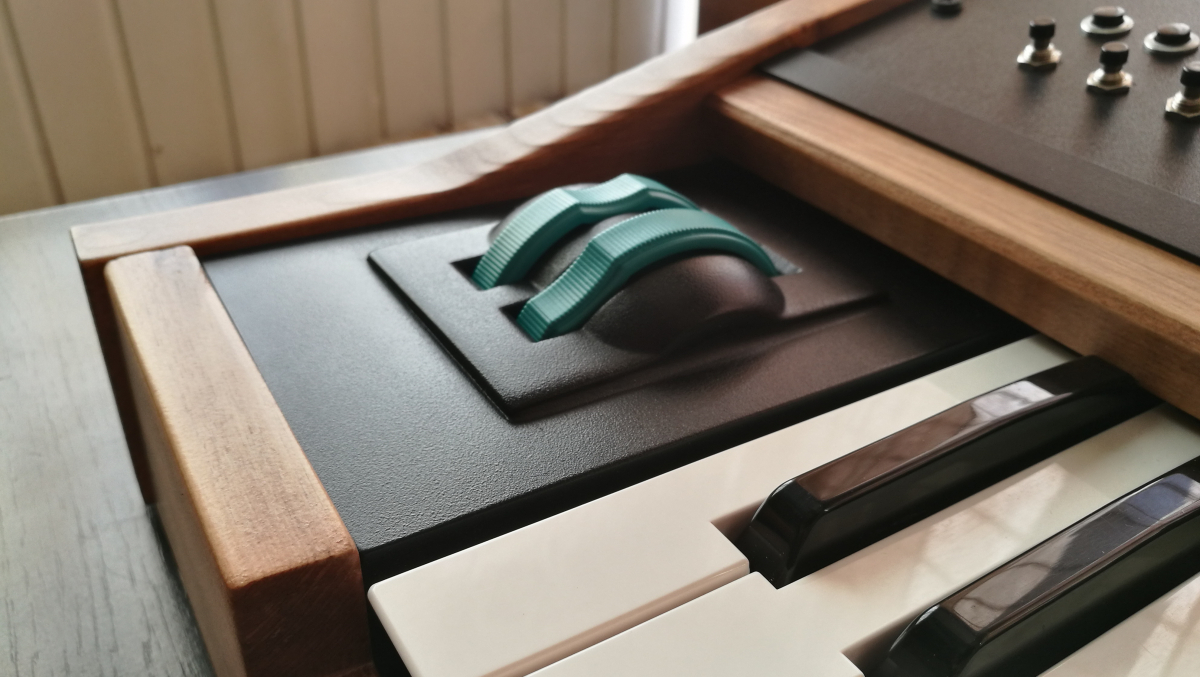

- Ruedas de pitch/mod, así como botones para cambio de octava y edición y guardado de funciones del teclado.

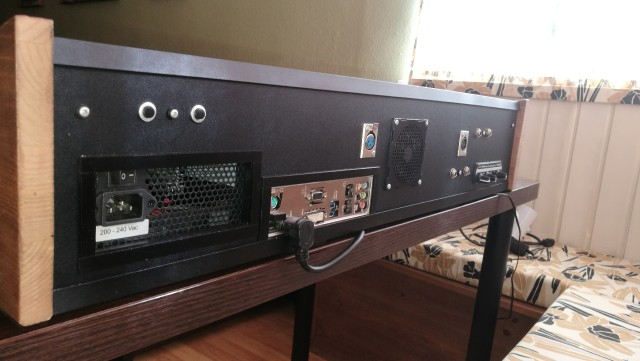

- Midi OUT para controlar otros sintes/cacharros variados (Midi IN mediante USB).
- Entrada dedicada para guitarra/bajo con la impedancia correcta para poder usar cualquier software guitarrero.

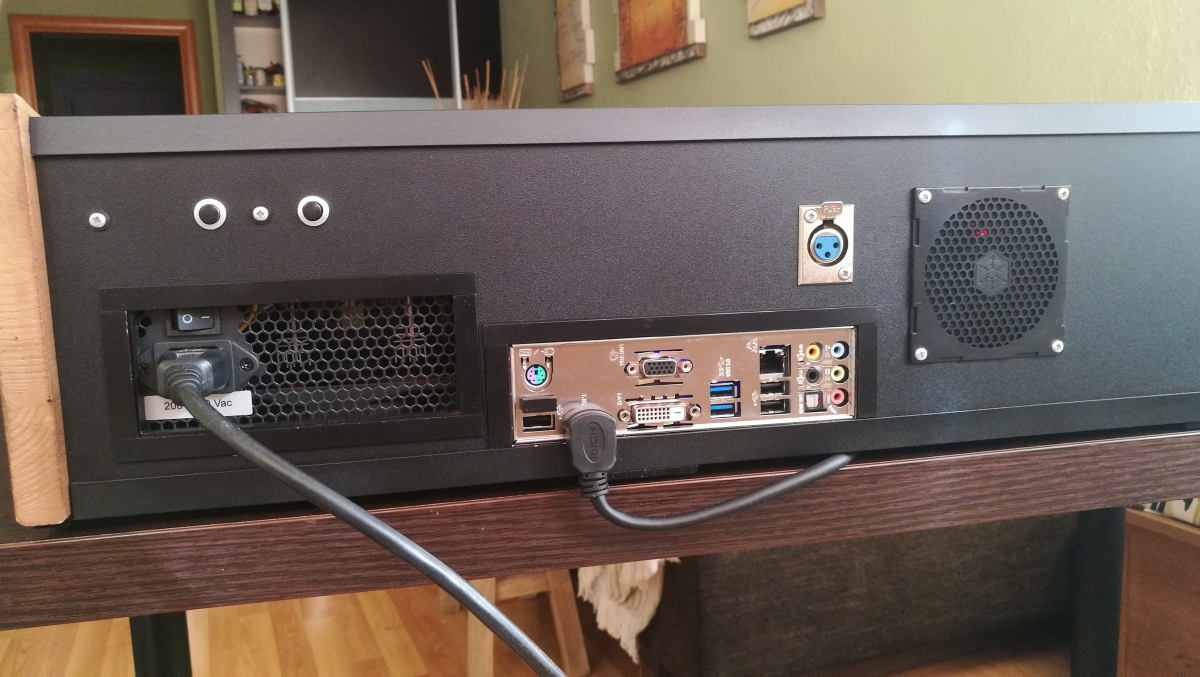

- Entrada XLR para micro dinámico y Vocoder mediante software.
- Entrada para pedal de sostenido.
- Botón para apagado de pantalla táctil.

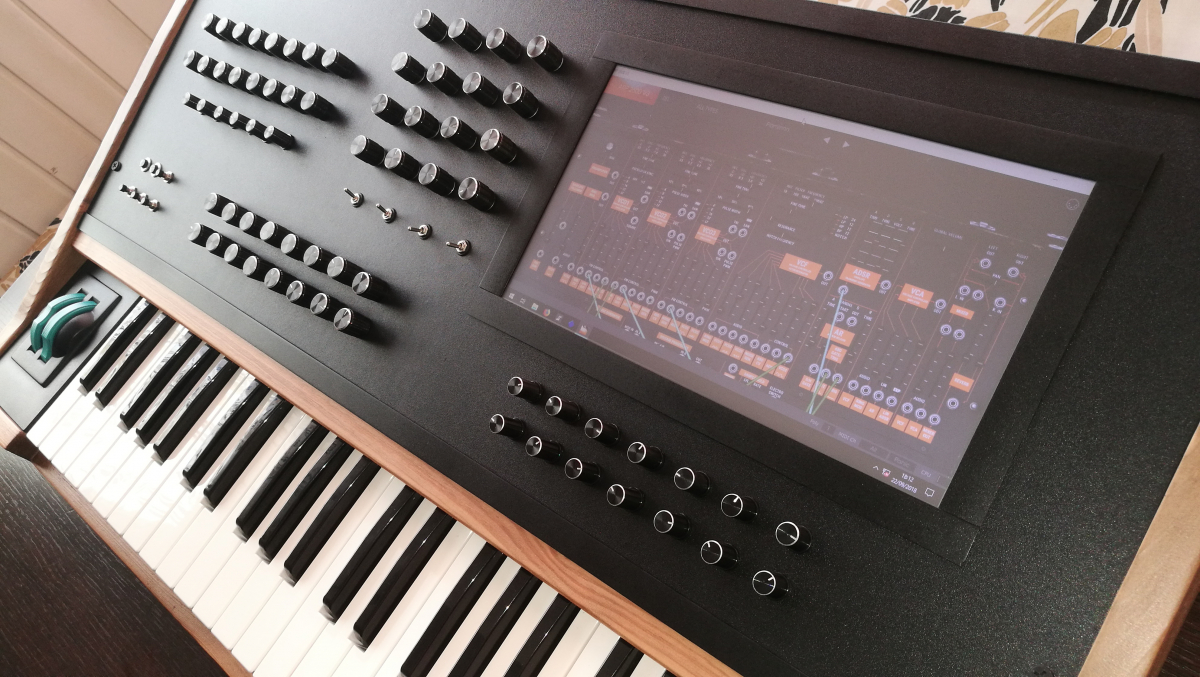

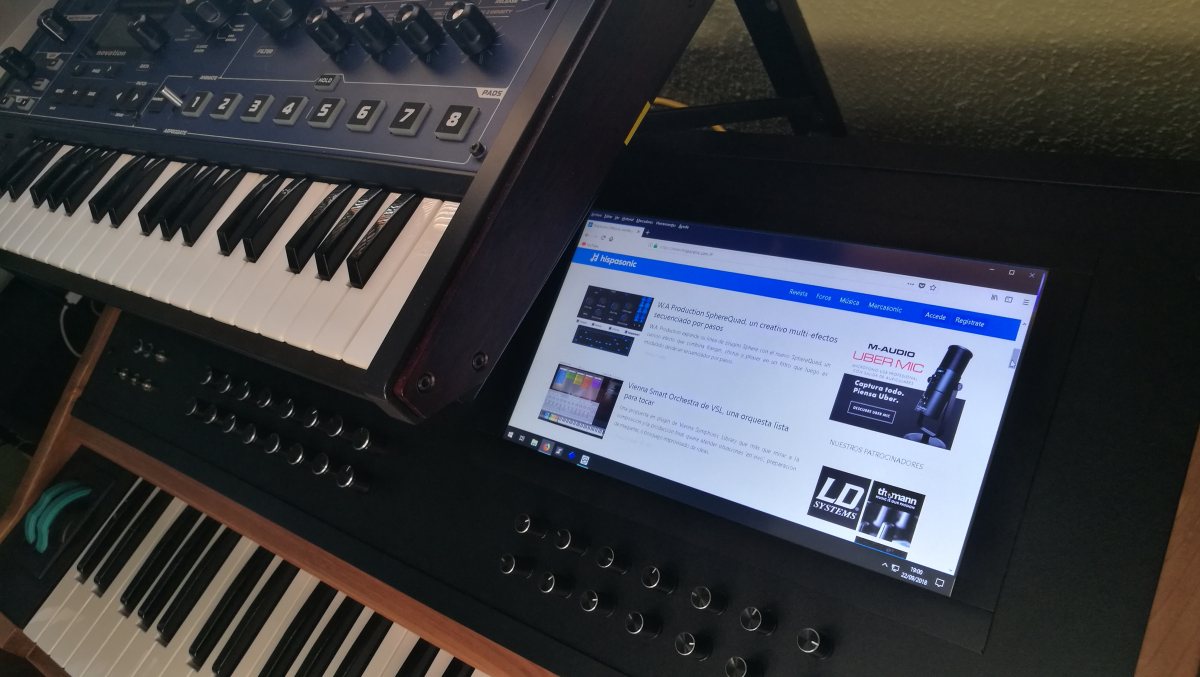

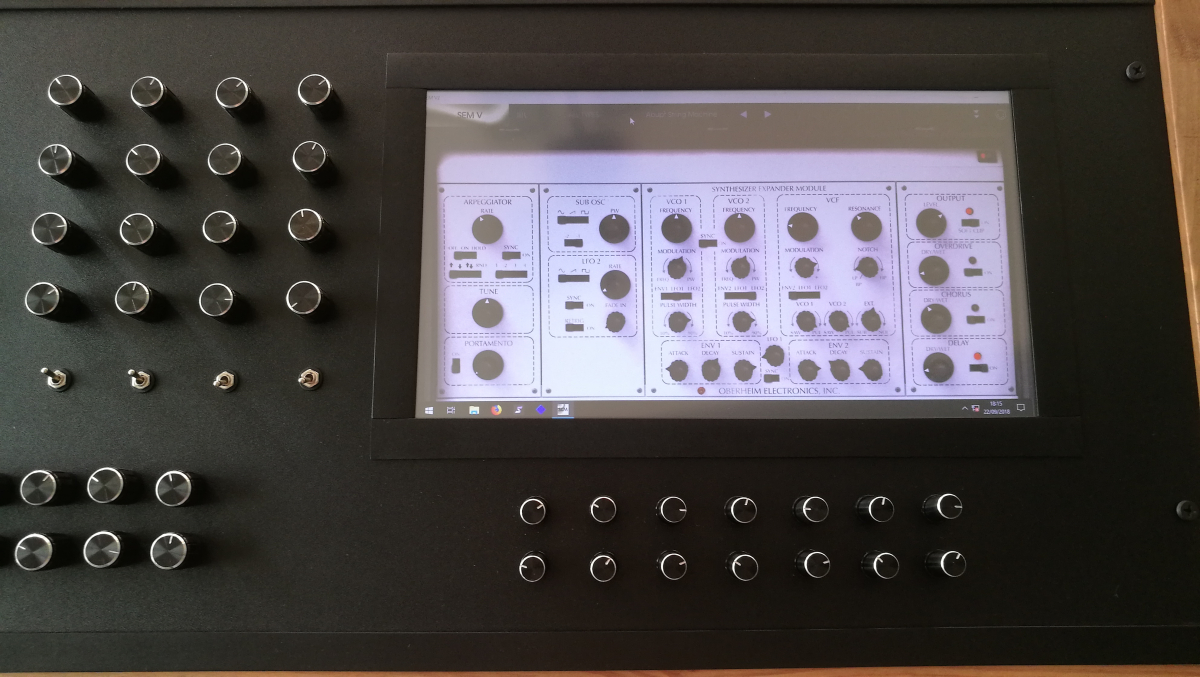

- La pantalla táctil funciona como controlador XY en los VST que dispongan de ello.


Tiene 16 potenciómetros, los más pequeños, que aún no son funcionales, pero quise dejarlos montados para implementarle un controlador arduino en el futuro.
Sólo llevo unas horas usándolo y ya me hago una idea de su potencial. Por ejemplo, con un VST Host o tu DAW favorito puedes mezclar cuantos vst aguante el procesador y guardarlos como proyectos independientes para tenerlos a mano a modo de "combis"; puedes secuenciar, samplear, grabar, usarlo como vocoder o retorcer knobs hasta que te aburras, pero no os estoy descubriendo nada nuevo!

No hace mucho, en mitad del proyecto, descubrí la existencia de los Neko XXL, pero bueno.. el mío no cuesta 6000 pavazos!

Vale, no nos engañemos, no deja de ser un plugin in a box, pero es un gustazo cargar Kontakt o tu vst favorito al instante y controlar sus parámetros.
Además, con el mío puedes, además de hacer música, ver vídeos de youtube, tocar sobre backing tracks, jugar a GTA V en calidad HD y, por supuesto, visitar Hispasonic :mrgreen:

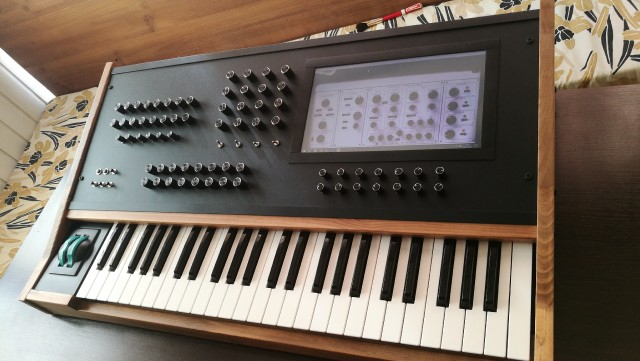

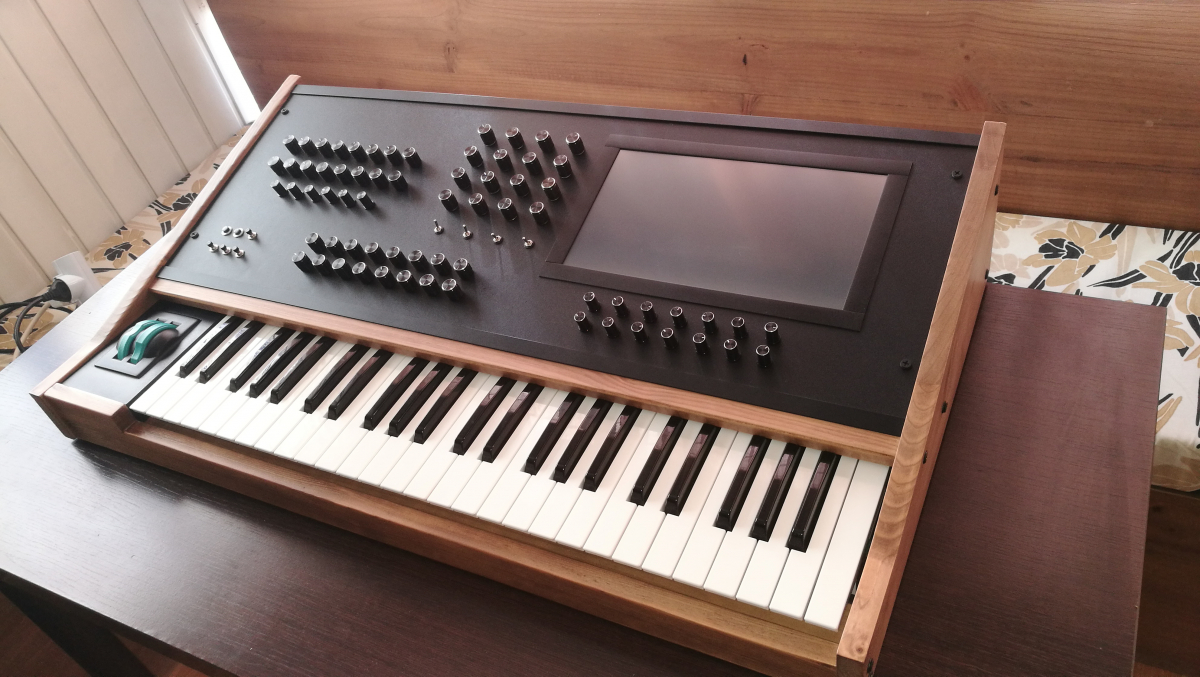

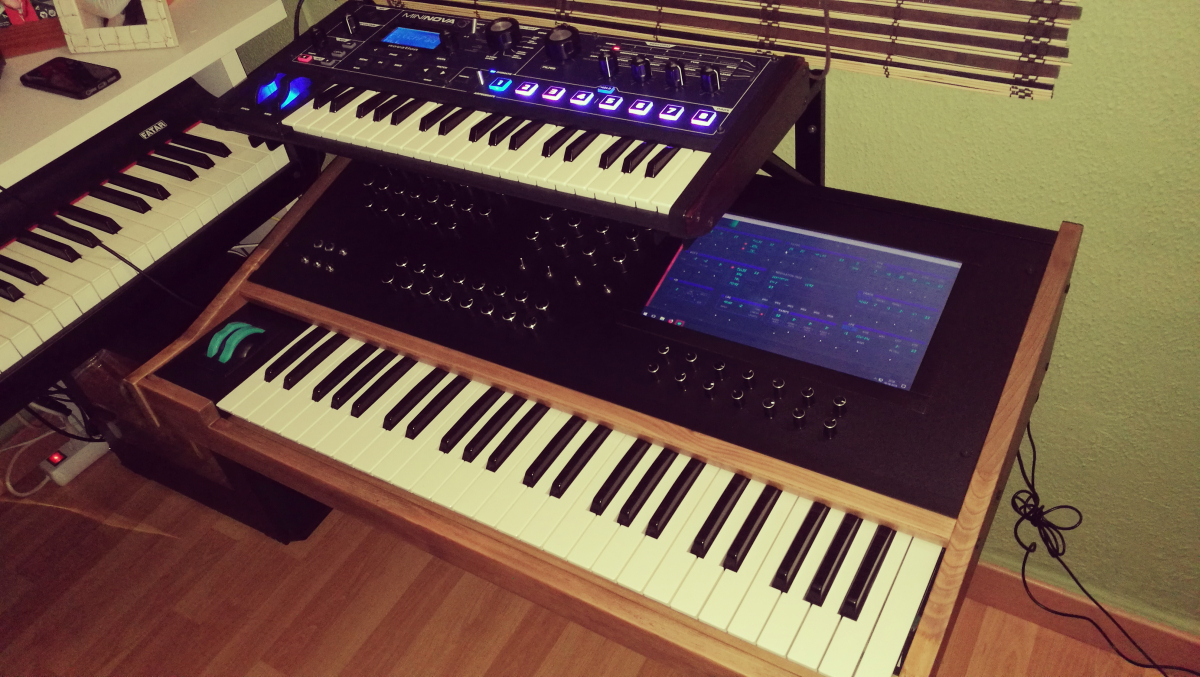

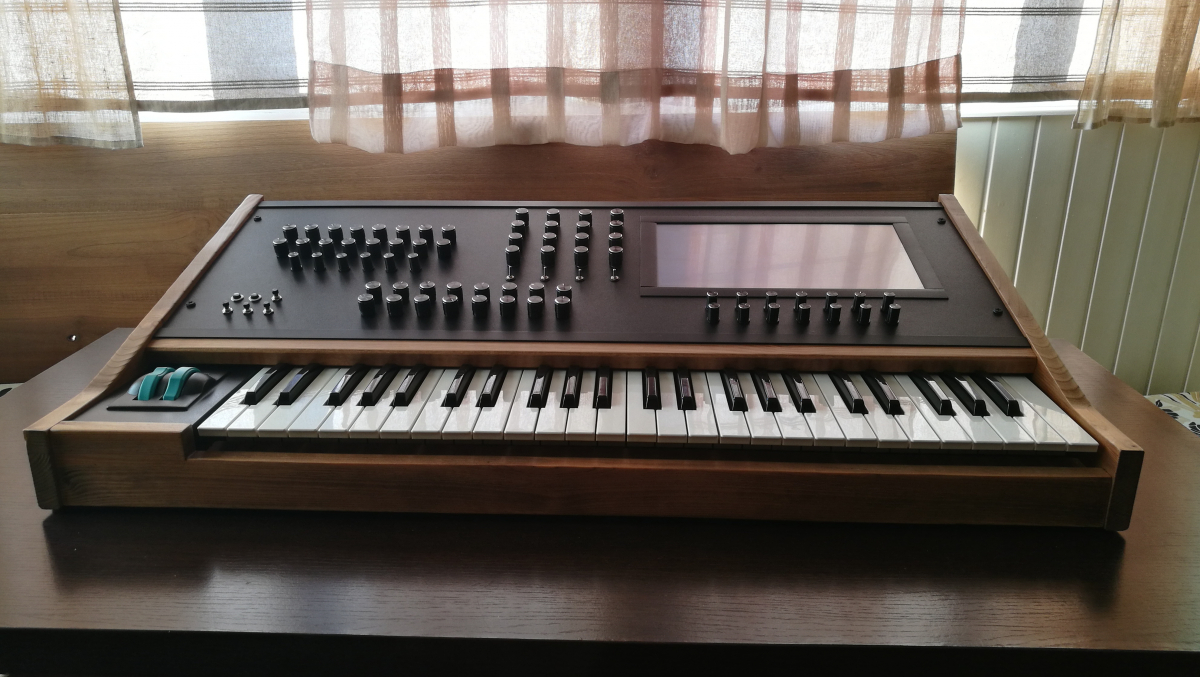

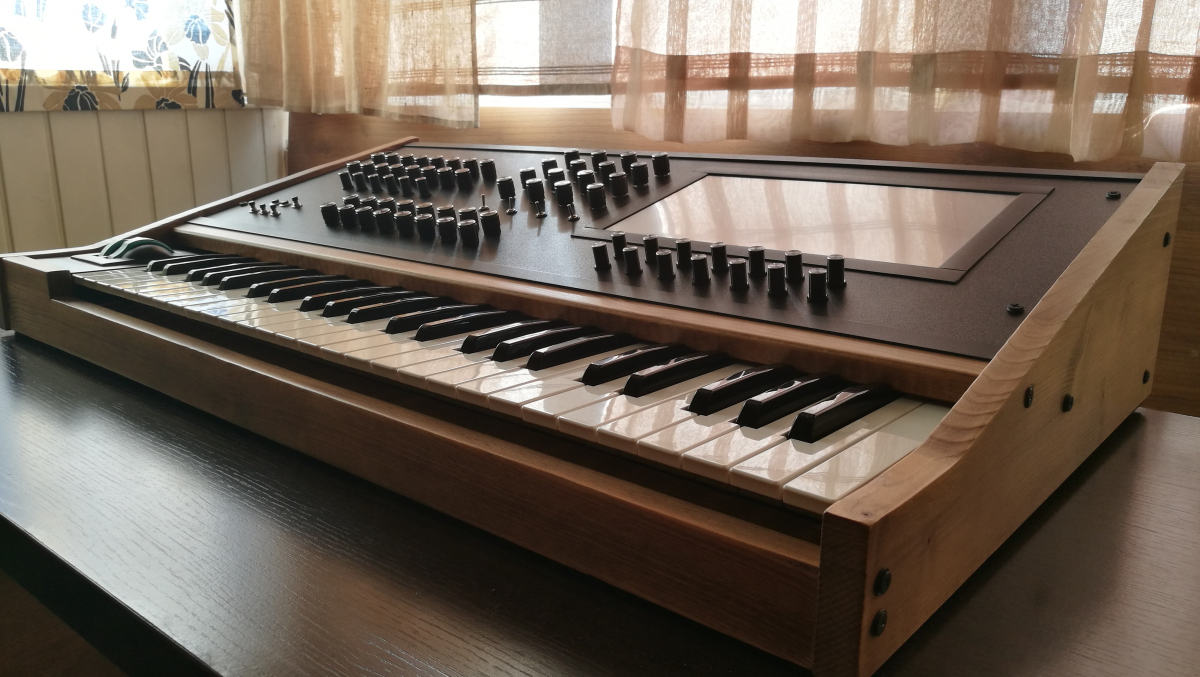

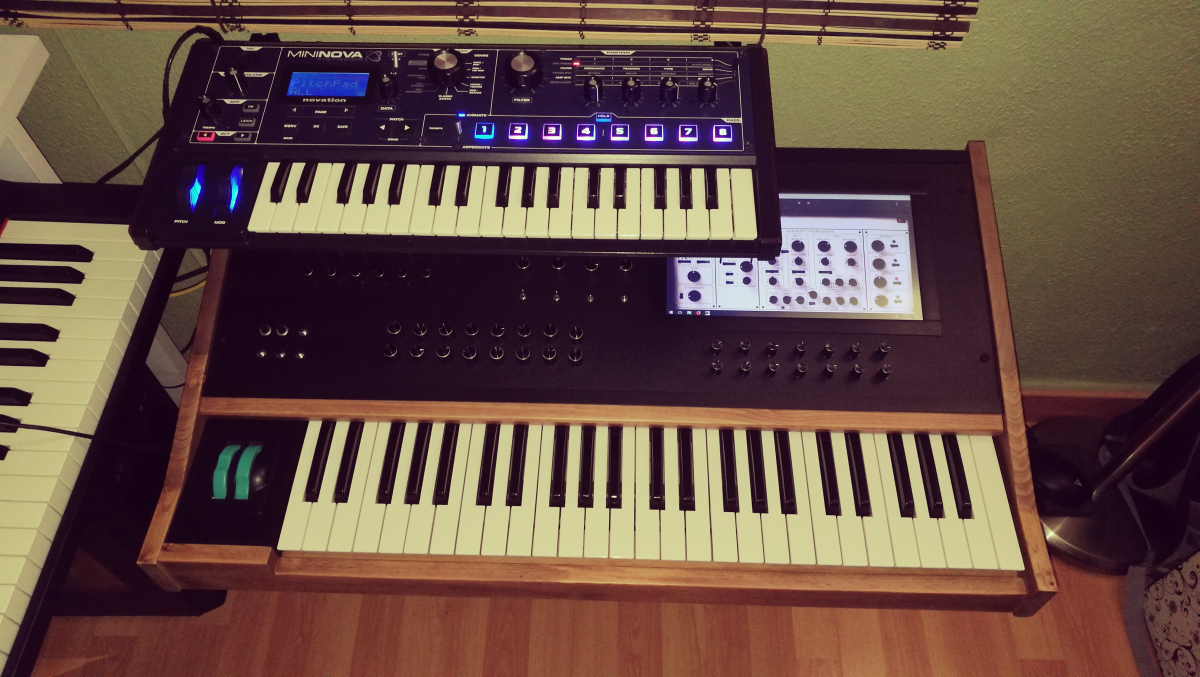

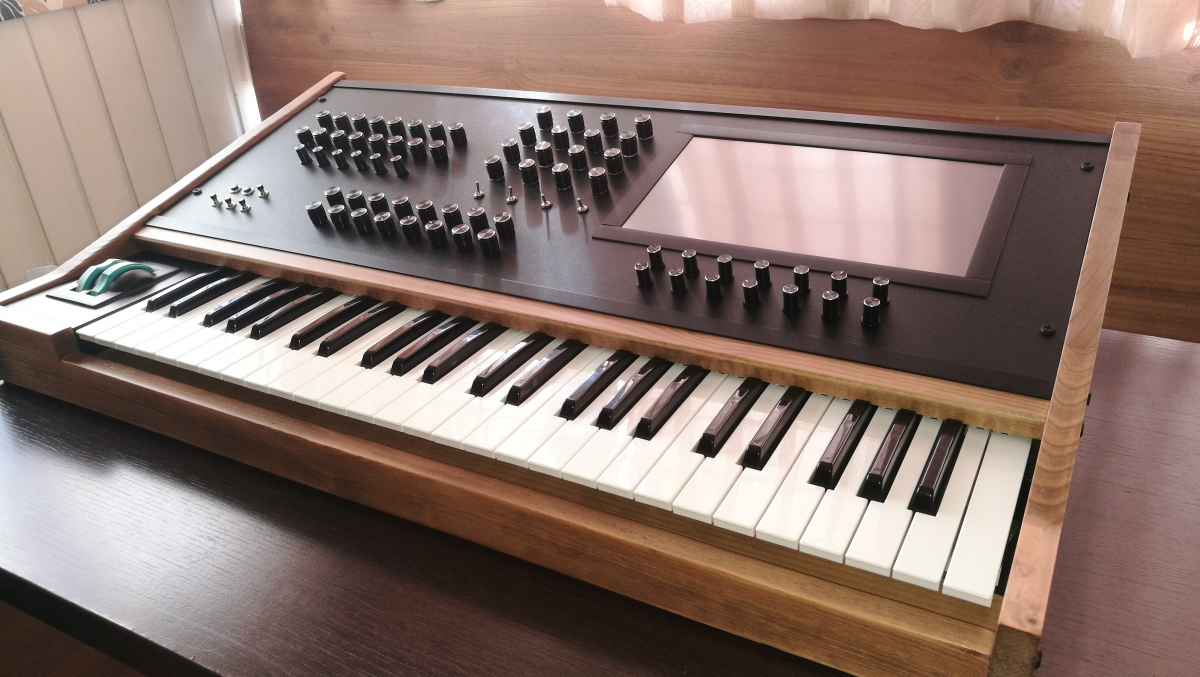

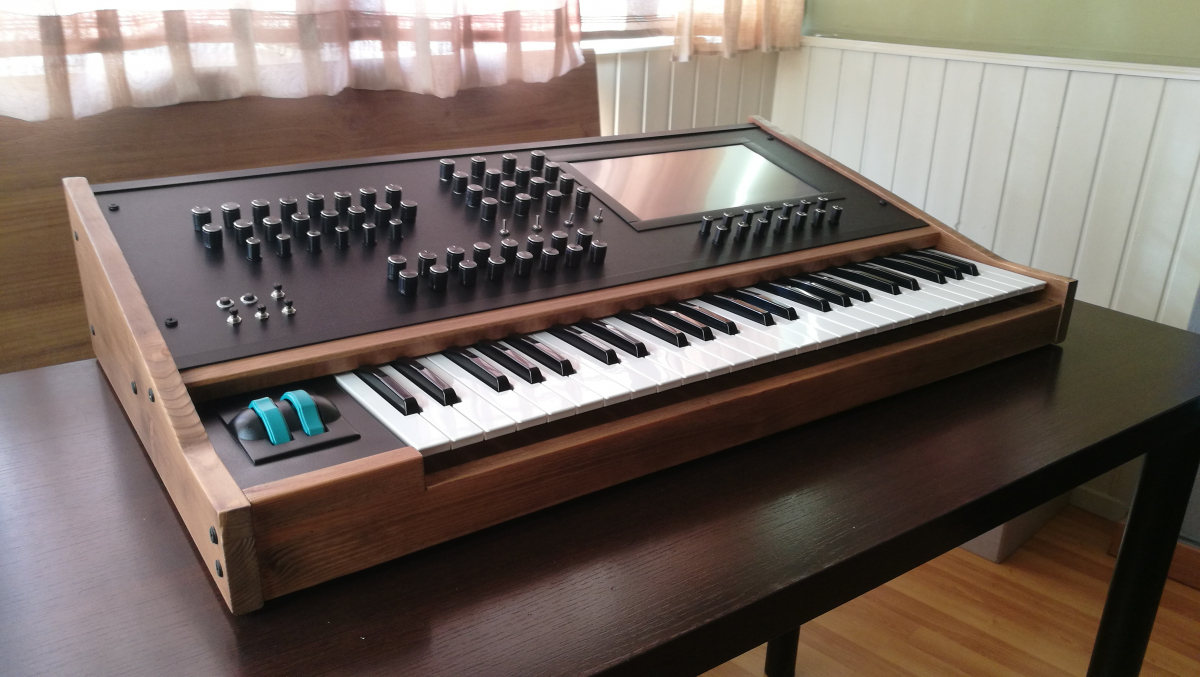

Bueno, os dejo con el pertinente reportaje de fotos. Un saludo a todos. Colgaré un vídeo en cuanto tenga tiempo.























Subir
3
alespardo
#2 por alespardo el 22/09/2018
Joder que bestia de bicho!! Cuánto asciende por curiosidad?
Subir
dave
#3 por dave el 22/09/2018
No hay precio de venta; si te refieres a coste de componentes, sinceramente no lo he ajustado, he ido comprando piezas a lo largo de muchos meses!

Por alguna razón hay fotos que salen más pequeñas y ya no puedo editar. Ahí van todas en HD.






















Subir
japbcn
#4 por japbcn el 22/09/2018
:plasplas: :plasplas: :plasplas: :plasplas: :plasplas:
Subir
Tiña´s friend
#5 por Tiña´s friend el 22/09/2018
Menudo curro, y nada mejor que empantanar la casa..., aprovecha, luego la cosa empeora.
Subir
Inxu
#6 por Inxu el 23/09/2018
:shock: :shock:
Subir
femagon
#7 por femagon el 17/01/2019
Hola, menudo curro! Estoy enfrascado en algo parecido, aunque no tan ambicioso. Cómo has hecho el panel frontal? Es decir, donde van todos los controles. Es algo que me trae de cabeza, no sé si hacerlo yo o mandarlo a que me lo hagan. Gracias y un saludo.
Subir
dave
#8 por dave el 18/01/2019
#7 Hola,

El panel frontal fue una de las partes que más tiempo me llevó terminar. Hice varios con diferentes materiales, pvc, pvc con vinilo serigrafiado, DM pintado a pistola.. pero nunca encontraba el resultado deseado, hasta que se me ocurrió usar una vieja pizarra de mi hija. Es un material perfecto, muy fácil de cortar, taladrar y limpiar, además de ser muy resistente a los golpes y arañazos. Por otro lado, lo que hay bajo el panel son controladores midi/usb, a los que tuve que fabricar unos prolongadores para los potenciómetros en 3D. Actualmente es más fácil y económico fabricar los controles utilizando arduino, pero para un ignorante en programación como yo, es más fácil basarte en hardware, aunque también más caro.

Espero que te sirva la idea.
Subir
femagon
#9 por femagon el 18/01/2019
Pizarra? No me digas, jamás lo hubiera pensado. Dónde podría conseguirlo?
Subir
dave
#10 por dave el 18/01/2019
En un chino! :ook:
Subir
femagon
#11 por femagon el 18/01/2019
Pero una pizarra normal? Donde escriben los niños con tiza?
Subir
dave
#12 por dave el 18/01/2019
Correcto.
Subir
femagon
#13 por femagon el 18/01/2019
Muchas gracias por la información. Mañana mismo iré a buscarlo.
Subir
femagon
#14 por femagon el 19/01/2019
Si pudieras subir fotos del proceso sería genial. Por cierto, cómo has hecho el marco alrededor de la pantalla?
Subir
dave
#15 por dave el 19/01/2019
La verdad es que apenas hice fotos del proceso, aunque alguna hay. El marco está hecho con tiras de PVC lacadas en negro, aunque originalmente eran de aluminio lacado.
Subir
