Simulación armónica en motores flatplane y crossplane

Guillermo Luijk
#1 por Guillermo Luijk hace 3 semanas
Quería hacer hace unos días una simulación del sonido de dos tipos de motor de explosión: flatplane vs crossplane, que se diferencian por la forma de su cigüeñal:



Dando lugar a una secuencia de explosiones regular en uno e irregular en el otro:



Paradójicamente las explosiones irregulares ayudan a que el motor sea más fácil de manejar (hablo de motores de competición con muchos CV). Pero lo que me interesaba era comparar hasta qué punto cambiar la secuencia de explosiones podía alterar el sonido de cada motor (hay amantes tanto del sonido flatplane o "screaming" como del crossplane o "big bang"). Para compararlos usado este pulso de baja frecuencia como modelo de la explosión en un pistón:

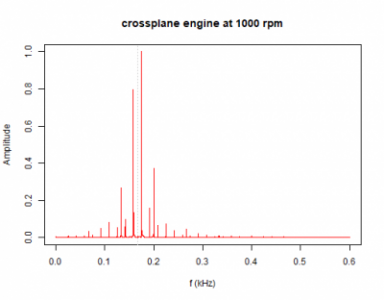

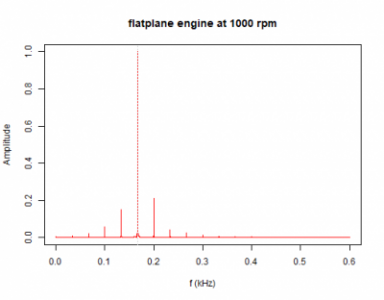

Construyendo con ese tipo de pulso un tren de pulsos según las explosiones de cada tipo de motor, se aprecia al analizar espectros que el motor crossplane genera un espectro más rico en armónicos (ver adjuntos). Sonoramente se aprecian componentes más graves en él y como un burbujeo que no se aprecia en el flatplane, no sabía como llamarlo.

No pretendía emular algo que sonara a motor realmente, pero he visto que añadiendo un poco de jitter de frecuencia a los pulsos y he simulado un poco de rpm por minuto crecientes (aceleración). El sonido del flatplane es más puro, el crossplane resulta más "burbujeante" (no sé cómo llamarlo):

SONIDO FLATPLANE

SONIDO CROSSPLANE


Salu2!
Archivos adjuntos ( para descargar)
Subir
3
OFERTASVer todas
Guillermo Luijk
#3 por Guillermo Luijk hace 3 semanas
Artículo explicando la simulación para el que le interesen estas cosas relativas a la señal:

https://www.overfitting.net/2022/06/simulacion-acustica-de-motores.html

Y una versión mejorada del vídeo:



Salu2!
Subir
Soyuz mod
#4 por Soyuz hace 3 semanas
Gracias por compartir todo esto!
Subir
fernansu
#5 por fernansu hace 3 semanas
Súper interesante!!!!! Gracias por publicar esto.
