#1 por gurutzeta el 27/12/2007
Os presento mi sintetizador Soundlab Minisynth (con ciertas modificaciones):

http://blog-desorden.blogspot.com/2007/ ... synth.html

Fabricado siguiendo las instrucciones de Ray Wilson en:
http://www.musicfromouterspace.com/anal ... ndlab.html

Si sabeis soldar y teneis un poco de idea de electrónica os animo a montaros uno.
Subir
Lamprolog
#2 por Lamprolog el 27/12/2007
Joder, que guapo.

Mira, electronica sé y soldar sé. De hecho ya he hecho varios pedales de guitarra. Pero .. cuando he visto el synthlab siempre me he acojonao. :mrgreen:

Queda muy bien en esa maleta.

¿ Como lo controlas ?
Subir
gurutzeta
#3 por gurutzeta el 27/12/2007
Al final es cuestión de paciencia... es como montar muchos pedales de guitarra juntos jejeje (por cierto, que así fue como empecé yo también).

En cuanto a cómo lo controlo, de momento es una "noise box"... y lo controlo con los potenciómetros y switches que tiene (que aunque parezca una gilipollez te puedes pasar horas moviendo potenciómetros y sacando sonidos curiosos), pero estoy trabajando en un conversor de midi a CV para poder usar un PC o un teclado midi.
Subir
Lamprolog
#4 por Lamprolog el 27/12/2007
¿ La PCB la hiciste tu o la encargaste ?
Subir
gurutzeta
#5 por gurutzeta el 27/12/2007
Lamprolog escribió:
¿ La PCB la hiciste tu o la encargaste ?


La hice yo. Suelo utilizar una técnica muy sencilla que consiste en fotocopiar en una transparencia el circuito y luego plancharlo (sí, sí, con la plancha de la ropa) sobre una placa de cobre previamente lijada con lana de acero. El toner de la transparencia se despega de esta y se pega en el cobre. Después de mete en unos acidos que te venden en las tiendas de electrónica que se comen el cobre que no está protegido por el tóner y ya está. El ácido este se puede reutilizar muchas veces de manera que no sale especialmente caro (si consideras el número de placas que haces con él).
Subir
kilometro
#6 por kilometro el 27/12/2007

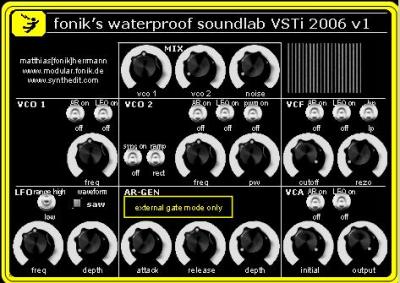

:mrgreen:
Archivos adjuntos ( para descargar)
SLz01.zip
SL.zip
Subir
gurutzeta
#7 por gurutzeta el 27/12/2007
kilometro escribió:
:mrgreen:


Yo soy más de hardware
Subir
walerandei mod
#8 por walerandei el 27/12/2007
Que guapo ese synthe ...
Te quedo muy muy chulo! :D

A que suena??? Cuentanos un poquito mas sobre el crio este. 8)
Subir
miguel-z
#9 por miguel-z el 28/12/2007
Mola mazo :-) ¿Tienes una estimación de cuántas horas te ha llevado? ¿El conversor midi también hay que hacerlo a mano o se puede comprar hecho? ¿Tiene ruido de fondo como los sintes viejos?

Walerandei, en este enlace hay unas demos en mp3
http://www.musicfromouterspace.com/analogsynth/SOUNDLABMINISYNTH/soundlab.html

Si no fuera porque despues de mi proyecto fin de carrera me prometí no volver a tocar un soldador... :-D
Subir
Paco Melero
#10 por Paco Melero el 28/12/2007
Muy guapo te ha quedado y lo que dicen por aqui, que tal suena?

Te añado a mis vinculos de mi página, un saludo!
Subir
kilometro
#11 por kilometro el 28/12/2007
gurutzeta escribió:
kilometro escribió:
:mrgreen:


Yo soy más de hardware



creo que todos por aqui, yo por lo menos, era simplemente una curiosidad al ser una recreación de la marca de tu sinte hard.


disculpa si molesto..
Subir
kilometro
gurutzeta
#13 por gurutzeta el 28/12/2007
miguel-z escribió:
Mola mazo :-) ¿Tienes una estimación de cuántas horas te ha llevado?

La verdad es que no lo se. Muchas... en montarlo y que sonase realmente no gasté tanto tiempo, lo peor vino después... depurar los fallos, meterle los añadidos (el ring modulator, el sample and hold y la entrada de guitarra), volver a depurar fallos, la indecisión sobre cómo "encajarlo" (esta es la segunda caja en la que vive, primero tuvo una de maderita al más puro estilo moog).

miguel-z escribió:
¿El conversor midi también hay que hacerlo a mano o se puede comprar hecho?

Venden algunos hechos y venden kits para montarlos. Mira en http://www.elby-designs.com y http://www.paia.com para los kits. Por cierto, que en http://www.elby-designs.com también venden un kit para el soundlab que incluye todo (PCB y componentes), yo le he comprado a ese tio el AVRSynth y lo recomiendo, las PCBs que vende son de primera.

miguel-z escribió:
¿Tiene ruido de fondo como los sintes viejos?

depende mucho de la calidad del montaje que hagas. Concretamente a mi me dio problemas con el ruido blanco (que no sonaba exactamente blanco y tuve que hacerme otro generador de ruido blanco fuera de la PCB) y con uno de los osciladores, que se le cuela un poco del sonido del otro oscilador.

miguel-z escribió:
Walerandei, en este enlace hay unas demos en mp3

Yo tengo algún mp3 por ahí... a ver si lo encuentro y lo subo
Subir
gurutzeta
#14 por gurutzeta el 28/12/2007
kilometro escribió:
gurutzeta escribió:
kilometro escribió:
:mrgreen:


Yo soy más de hardware



creo que todos por aqui, yo por lo menos, era simplemente una curiosidad al ser una recreación de la marca de tu sinte hard.


disculpa si molesto..


no problemo.
La verdad es que tengo que probar el VST ese para ver en cuanto se parece al soundlab original.
Subir
PerversaFantasía
#15 por PerversaFantasía el 28/12/2007
Que curioso...

podías subir algún mp3 pa ver como suena el asunto :)
Subir
