Soporte en madera para el mezclador Steinberg X1622USB

Manuel Pozo
#1 por Manuel Pozo el 24/10/2018
Hola.

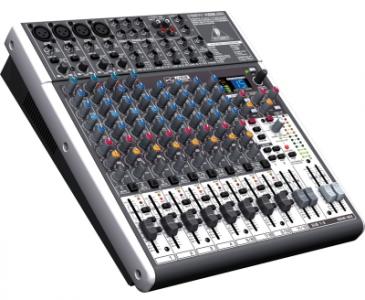

Hace poco me hice con la mesa de mezclas Behringer X1622USB y para un mejor control he decidido hacer un soporte de madera que lo mantenga inclinado. Como sabéis, este tipo de soportes son bastante habituales en los instrumentos de música, les da un aire retro interesante y suelen venderse a un precio bastante elevado.

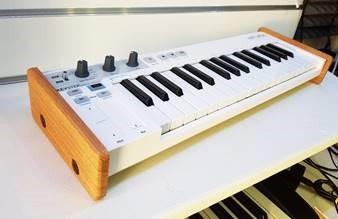

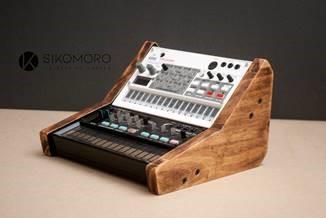

Algunos ejemplos

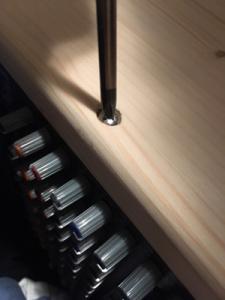

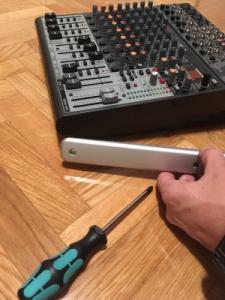

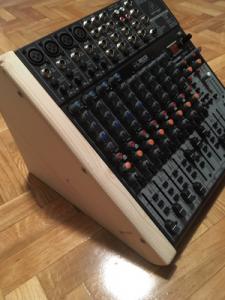

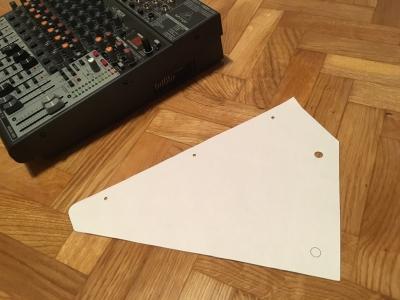

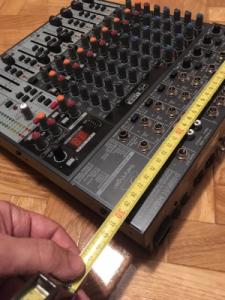

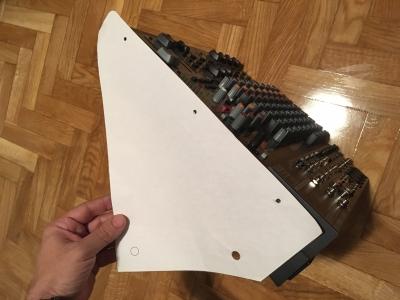

Lo primero que he hecho es tomar medidas y decidir el grado de inclinación ideal. Este mezclador tiene unos embellecedores de plástico en los laterales que se quitan para poder montarlo en un rack mediante unos soportes metálicos que se incluyen. Así que aprovecharé los agujeros de los tornillos para fijar los soportes de madera. Con todas las medidas he hecho una plantilla en papel y he comprobado que todo es correcto.

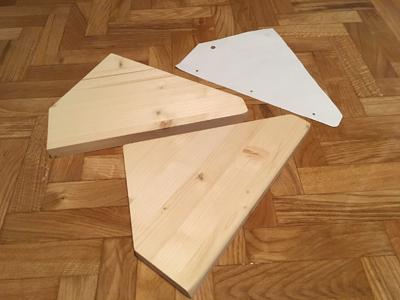

Con esta plantilla he encargado las tablas en una casa de bricolaje. En cuanto las tenga, sigo con el artículo.

¡Un saludo!
Archivos adjuntos ( para descargar)
Subir
Manuel Pozo
#2 por Manuel Pozo el 25/10/2018
Bueno... ya recogí las tablas.

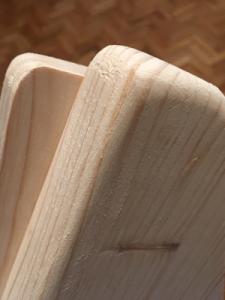

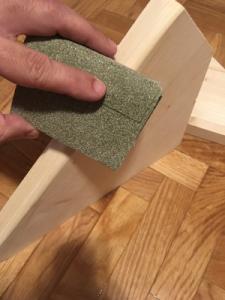

Con una lija he redondeado los bordes y he hecho los agujeros para los tornillos (con una broca pequeña para que entre el tornillo y una de mayor tamaño hasta la mitad del grosor de la tabla para que sólo entre la cabeza). No me ha quedado muy fino porque el pino es muy blando y con la broca grande se rompe y se astilla. Habría sido mejor utilizar una madera más dura.

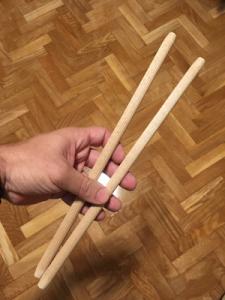

Para reforzar la estabilidad y darle mayor robustez, voy a colocar unas varillas de madera por la parte de atrás. Para esto, también he usado una broca grande, sin atravesar la tabla y las varillas irán pegadas con cola. De esta forma no se verá nada por los laterales.

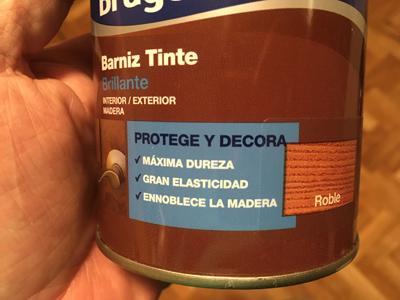

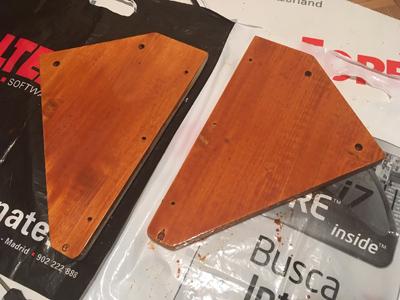

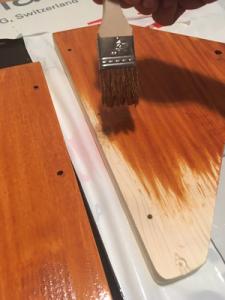

El siguiente paso ha sido lijarlo todo con una lija fina, y barnizarlo. He elegido un acabado en color roble. De momento he dado una mano a las caras interiores. Mañana estará seco y daré la primera capa a los exteriores.

Mañana, más.
Archivos adjuntos ( para descargar)
Subir
1
no_hija_no
#3 por no_hija_no el 25/10/2018
:plasplas: :plasplas: :plasplas: :plasplas: :plasplas:

muy bueno! Gracias por el aporte.
Subir
1
Manuel Pozo
#4 por Manuel Pozo el 28/10/2018

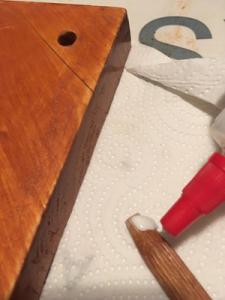

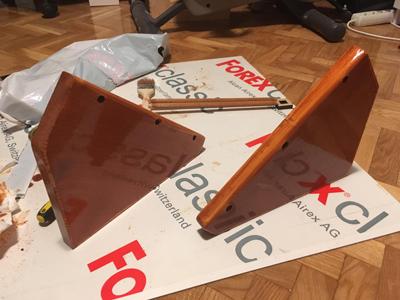

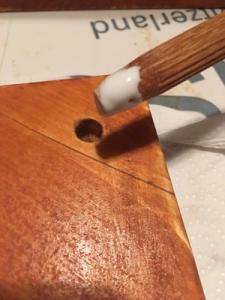

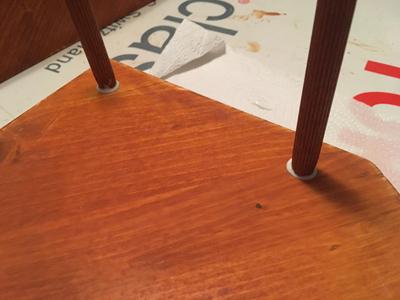

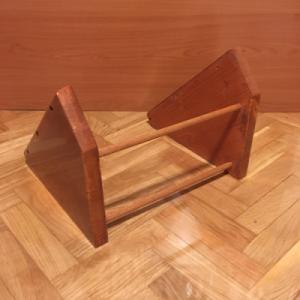

Hola. Ya le di la segunda capa de barniz, lo dejé secar bien y ahora estoy pegando las varillas de madera:

(Esto es la cara interior, que no se va a ver, por eso no lo he lijado demasiado, y sólo tiene una capa de barniz, vaya que está bastante peor que las caras vistas)
A ver, soy apañao, pero no profesional. El rematado y el barniz son bastante chapuza. No tengo nada de experiencia. Pero creo que una vez ensamblado, no quedará mal del todo y lo más importante: hará su función ;-)

En cuanto seque la cola os muestro el resultado final.
Archivos adjuntos ( para descargar)
WhatsApp Image 2018-10-28 at 11.05.30.jpeg
WhatsApp Image 2018-10-28 at 11.05.30(1).jpeg
WhatsApp Image 2018-10-28 at 11.05.31.jpeg
WhatsApp Image 2018-10-28 at 11.05.31(1).jpeg
WhatsApp Image 2018-10-28 at 11.05.32.jpeg
Subir
1
Manuel Pozo
#5 por Manuel Pozo el 28/10/2018

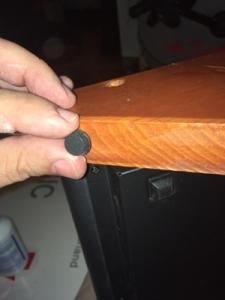

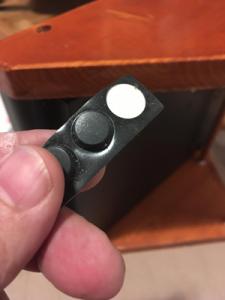

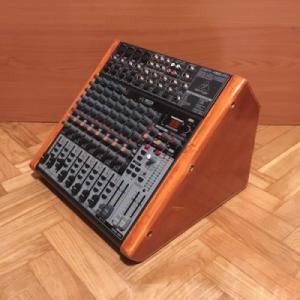

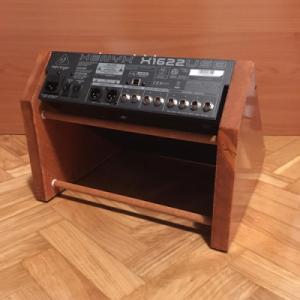

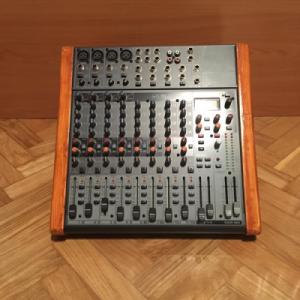

Sólo quedaba ensamblarlo y ponerle unas patas de goma.

FIN
Archivos adjuntos ( para descargar)
WhatsApp Image 2018-10-28 at 12.05.34.jpeg
WhatsApp Image 2018-10-28 at 12.05.37.jpeg
WhatsApp Image 2018-10-28 at 12.11.34.jpeg
WhatsApp Image 2018-10-28 at 12.11.34(1).jpeg
WhatsApp Image 2018-10-28 at 12.11.35.jpeg
WhatsApp Image 2018-10-28 at 12.08.33.jpeg
Subir
1
AlbertoDream
#6 por AlbertoDream el 31/10/2018
Enhorabuena, te ha queda chulísimo.
Subir
1
