Hola buenas
Os propongo hacer un soporte para la M-Audio Fast Track Pro (peazo interface).
Para poder "colgarla" aprovechando sus guias laterales y asi disfrutar de mas espacio en vuestro estudio.

Partimos de un trozo de chapa, en mi caso galvanizada, (de esas que se usan para cercar la obra de una construccion de pisos, p. ej.), pero cualquier chapa o aluminio semirigido puede servir.

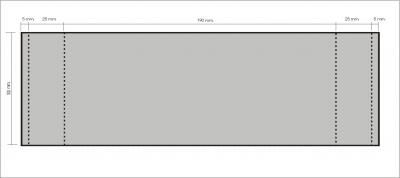

Segun las medidas del plano ...

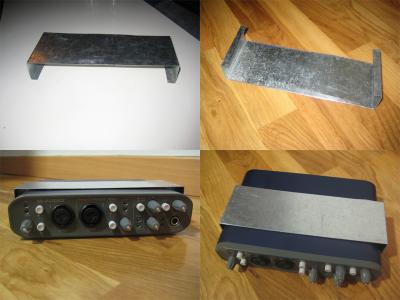

cortamos y doblamos la chapa por las lineas marcadas ...
Seguidamente comprobamos que se ajusta correctamente a la tarjeta.

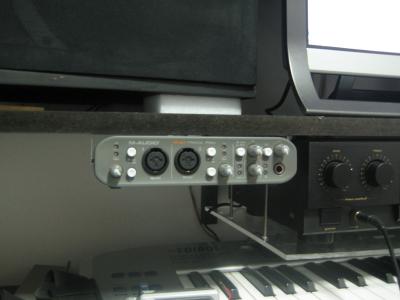

Y ya solo nos queda pegar una cinta adhesiva de doble cara ( a ser posible de buena calidad, tipo 3M-Scotch o similar para aguantar los 585 grms. que pesa la tarjeta) y adherirla bajo la estanteria o bajo nuestro mueble de estudio.

Espero que este humilde DIY os haya servido de algo.
Saludos
Seguiremos tramando ...[attachment=0:dee4e]Plano_Soporte_Fast.jpg[/attachment:dee4e][attachment=1:dee4e]001.jpg[/attachment:dee4e][attachment=2:dee4e]final.JPG[/attachment:dee4e]
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#2 por Paco Melero el 24/05/2008
Que manera más buena de aprovechar espacio!

Lastima que mi audiophile no tenga esos espacios para clabar la placa...un saludo te ha quedado muy bien!
