MI sumador activo Mikrosum SMix 32

MIKROSUM
#1 por MIKROSUM el 21/11/2020
¡Hola Hispasónicos!

Aprovecho este foro para presentaros mi último proyecto: Mikrosum S Mix32. Un sumador activo de 32 canales.

Este sumador lo empecé hace ya varios años, pero lo he ido modificando añadiendo mejoras y funcionalidades.

Características:

32 canales balanceados en formato db25.
Punto de inserción pre-fader balanceado en formato jack TRS.
Entrada de expansión en formato jack TRS.
Salidas multeadas XLR para grabación y un control de monitores externo.
La salida puede ser balanceada electronicamente o por transformador LUNDAHL LL2811.

En el panel frontal hay muchas características:

Leds de signal present/peak a la salida de los amplis de suma, y antes del punto de inserción master.
Control Blend para procesamiento paralelo
Interruptor MONO para los canales 1 a 4.
Selector de salida balanceada electrónica o por trafo Lundahl LL2811.
Leds de pico/vúmetros de nivel de salida.

Lo he probado en un par de estudios de Girona. En uno de ellos tienen una SSL Duality Delta, y pude probarlo para ver si daba la talla...
y salió muy bien la prueba: pasamos una mezcla que estaban haciendo en la mesa al sumador y comparamos el tono, sonido, ¡Sonaba igual! hasta que activamos los trafos de salida Lundahl, ¡¡Vaya si se notaban!!

Os dejo una foto!, ¡Espero que os guste!

Mikrosum
Archivos adjuntos ( para descargar)

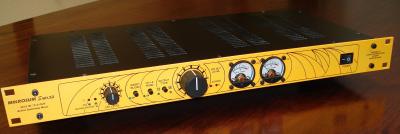

MKS SMIX32 3 (2).JPG

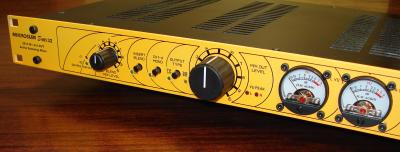

MKS SMIX32 6 (2).JPG
Subir
OFERTASVer todas
  • -21%
    Zoom H4n Pro Black
    158 €
    Ver oferta
  • -35%
    Set de grabación completo de Focusrite
    184 €
    Ver oferta
  • -40%
    ¡Precio mínimo histórico! AKAI MPK 261
    298 €
    Ver oferta
MIKROSUM
#2 por MIKROSUM el 23/11/2020
¡Hola!

Adjunto unas fotos mejores, porque las que he hecho con el móvil, no han salido bien.

Si tenéis alguna pregunta, aquí estoy, encantado de ayudar.

Mikrosum.
Archivos adjuntos ( para descargar)

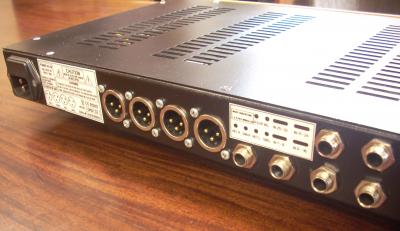

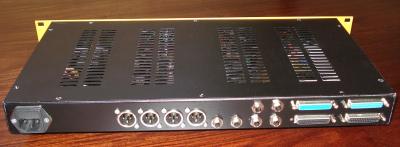

MKS SMIX32 7.JPG
MKS SMIX32 8 v1.jpg

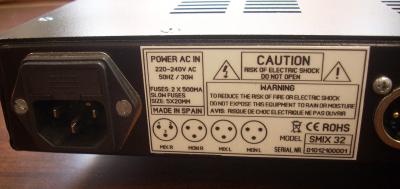

MKS SMIX32 10 v1.jpg

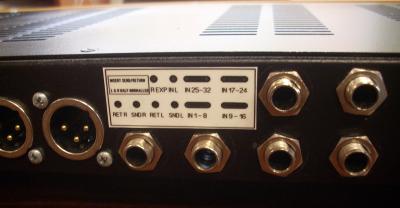

MKS SMIX32 9 v1.jpg
Subir
MIKROSUM
#3 por MIKROSUM el 21/12/2020
¡Hola!

Aquí os dejo un link a la página web: https://mikrosum.webnode.es/mikrosum-32-english/

Próximamente voy a grabar unas demos en un estudio, con un tema de demo, y probaremos la salida balanceada electrónica y la salida por transformador Lundahl.

Me gustaría conocer vuestras opiniones sobre las características y las fotos. Así podría mejorarlo. O si tenéis alguna pregunta, aquí estoy para responderos.

¡Saludos Hispasónicos!

Mikrosum
Subir
MIKROSUM
#4 por MIKROSUM el 28/02/2021
¡Hola Hispasónicos!

Aquí os dejos los enlaces para que podáis escuchar y comparar las tres mezclas del mismo tema:

NOTA: Todas las mezclas están SIN MASTERIZAR, para que se pueda apreciar la impronta que deja el propio sumador.

La primera, mezcla en protools.
La segunda, mezcla en MIKROSUM S MIX32, con salida por transformador Lundahl.
La tercera, mezcla en MIKROSUM S MIX32, con salida balanceada electrónicamente.

¡¡Espero que notéis la diferencia!!

Mikrosum.

https://soundcloud.com/azel909/protools-mix

https://soundcloud.com/azel909/mikrosum-s-mix32-transformer-output

https://soundcloud.com/azel909/mikrosum-s-mix32-line-driver-output-raw-mix
Subir
MIKROSUM
#5 por MIKROSUM el 15/06/2021
¡Hola!

Acabo de subir un vídeo en youtube: https://youtu.be/YCxvRJLYplY

El primero de una serie de vídeos sobre el sumador MIKROSUM SMIX 32.

¡Saludos Hispasónicos!

Mikrosum.
Subir
MIKROSUM
#6 por MIKROSUM el 19/06/2021
Hola!

Acabo de subir un vídeo en youtube:


Vídeo-presentación sobre el sumador MIKROSUM SMIX 32. https://youtu.be/cfMQvjbsWQE

¡Saludos Hispasónicos!

Mikrosum.
Subir
MIKROSUM
#7 por MIKROSUM el 20/06/2021
¡Hola!

Este es el enlace a mi canal de Youtube: https://www.youtube.com/channel/UCHM53ElPK7rJ2quJqJloc6w


Aquí iré subiendo vídeos regularmente, referentes a la suma analógica y técnicas relacionadas.

¡¡Que los disfrutéis!!

¡Saludos!
Mikrosum.
Subir
MIKROSUM
#8 por MIKROSUM el 14/07/2021
¡Hola Hispasónicos!

Aquí os dejo un vídeo describiendo las funciones de mi sumador activo MIKROSUM SMIX32.

https://youtu.be/k2fbak2rjlY


Lo estoy ofreciendo por 995 euros IVA incluido. Portes gratuitos en península.
Para más detalles podéis visitar mi página web: https://mikrosum.webnode.es/mikrosum-32-english/

Al final de la página hay un formulario de contacto.
También podéis escribirme al email: mikrosum32@gmail.com

¡¡Saludos Hispasónicos!!
Mikrosum.
Subir
2
MIKROSUM
#9 por MIKROSUM el 22/11/2022
¡Hola De nuevo!

Tenía a mi hilo un poco dejado de lado...¡He estado bastante ocupado! He diseñado un previo de serie 500. Es el previo SSL 9000K. El mismo. He diseñado las placas de circuito impreso, buscado los componentes en varios países de Europa y Reino Unido...en fin, un curro!! jejeje.

Básicamente, es un previo SSL9000K con el añadido de los filtros pasa-altos y pasa-bajos de la serie 4000E (Black Eq). La serie más popular de ecualizadores de Solid State logic. El filtro pasa altos tiene una pendiente de 18db/oct, y el filtro pasa-bajos tiene 12db/oct, con un poco de resonancia, muy agradable al oído. Además de phantom de 48v, tiene interruptor de fase, pad de -20db, un punto de inserción pre-fader (OPT), los filtros, activables independientemente, y un fader de salida con ganancia unidad. Asimismo cuenta con un medidor de leds para el nivel de entrada.¿Que cómo suena?, tengo varios archivos subidos en mi página web: https://mikrosum.webnode.es/copia-de-productos-1/

Lo bueno de la serie 500, es que ocupa relativamente poco espacio, y puedes tener hasta 10 cacharros diferentes en un rack!!. Además los puedes usar como inserciones hardware en tu DAW, para usarlos en un bus, en un envío fx, (para dar color), o en el master. últimamente, se ha puesto de moda insertar previos en el bus master para dar un toque de color...

También podéis ver un vídeo de una presentación que hice en streaming, que colgaron los amigos de BEFACO, ya que participé en el Modular Day 2022 en septiembre. ¡Muy interesante!, y mucho ambiente y buen rollo!!.

Si tenéis cualquier pregunta, aquí estoy para cualquier duda.

¡¡Saludos Hispasónicos!!
Mikrosum
Archivos adjuntos ( para descargar)
9K FRONT.jpg

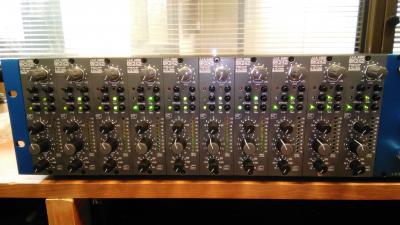

9K RACK.jpg
Subir
.o..o
#10 por .o..o el 25/11/2022
Tiene buen aspecto.

Suerte con el Proyecto !!! :birras:
Subir
MIKROSUM
#11 por MIKROSUM el 28/11/2022
¡Gracias Macintosh!

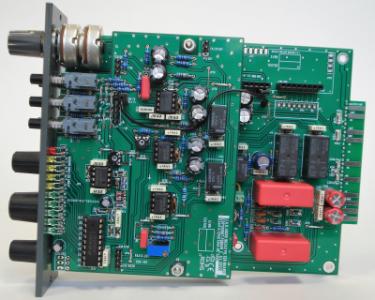

Adjunto nueva foto! para que podáis apreciar la construcción. La placa superior alberga los filtros Pasa-altos y pasa-bajos. Los mismos que las consolas Solidstatelogic de la serie 4000E, además del vúmetro. Y debajo, la placa principal del previo, con el previo, fader y un punto de inserción, para albergar placas de expansión o conectar, a través de un cable, otros módulos, e insertarlos pre-fader, en el camino de señal.

Mikrosum.
Archivos adjuntos ( para descargar)
9K SIDE.jpg
Subir
MIKROSUM
#12 por MIKROSUM el 20/11/2023
¡Hola hispasónicos!

Adjunto una foto de mi último módulo de serie 500, JA.K.AUDIO STAGGER Analog Distortion & Tone Shaping Channel Strip.

Es un módulo de canal de distorsión analógica de formato serie 500, que he diseñado alrededor de un amplificador mezclador fader.
Como en cualquier canal de consola, cuenta con envíos FX con controles de nivel. Insertados en la ruta de señal de estos envíos de efectos, hay dos circuitos de distorsión, uno para cada envío de efectos y, finalmente, el FADER con BOOST.

1. LOCK-A-LEVEL. Un preamplificador/limitador basado en el Level-Loc original fabricado por Shure a finales de los años sesenta. Este limitador cuenta con un control PAD, con selector de atenuación 10/20 db para señales de nivel de Línea, un control DISTANCE (Umbral) y un control RELEASE, con 3 posiciones: Fast, Mid y slow. Todo hecho con interruptores. Todos estos controles te permitirán darle forma al sonido que buscas. Ideal para dar "AIRE" a overheads, drumloops, guitarras, bajos...

2. SOFT CLIPPER. Con este Soft clipper puedes pasar de un sonido HARSH a un sonido con PUNCH, simplemente moviendo el nivel del potenciómetro SEND. ¡¡Una característica realmente interesante!!.

3. FADER y BOOST. El amplificador fader inversor mezcla la señal Seca (DRY), que siempre está presente en la salida, con la señal procesada (WET) de los dos envíos, SENDS (Lock-a-level y Soft clipper).
El control BOOST agrega ganancia y un poco de distorsión, sin ser demasiado dura. El amplificador fader controla el nivel de señal enviada al DAW, ya sea distorsionada o no, para evitar saturar tus convertidores.
La unidad también incluye en el panel frontal una entrada de instrumento, que puedes seleccionar con un interruptor. Este interruptor cambia la entrada, de la entrada de nivel de línea trasera, a la entrada de nivel de instrumento del panel frontal. Puedes controlar la ganancia del instrumento con el control BOOST.

Todas estas características hacen del canal de distorsión analógica J.A.K.AUDIO STAGGER una auténtica navaja suiza, para dar forma al sonido.

https://on.soundcloud.com/bxmUR
Archivos adjuntos ( para descargar)
stagger front.jpg
Subir
Hawkmoon
#13 por Hawkmoon el 20/11/2023
Que buena pinta! felicidades!!!
Subir
1
MIKROSUM
#14 por MIKROSUM el 20/11/2023
Hawkmoon escribió:
Que buena pinta! felicidades!!!


¡Gracias Hawkmoon!

Escucha los loops en soundcloud!! vas a flipar lo que hace este bicho...jejeje :tambor:

https://on.soundcloud.com/bxmUR
