VUmeter para DAW?

zaratero
#1 por zaratero el 01/11/2006
Quiero hacerme un Vumeter Stéreo, o sea, dos. No tengo mucha idea de electrónica, pero voy a buscar algún esquema. Si alguien ha hecho algo parecido o puede recomendarme componentes o algún aparato se lo agradecería.
Subir
jorgillo
zaratero
#3 por zaratero el 01/11/2006

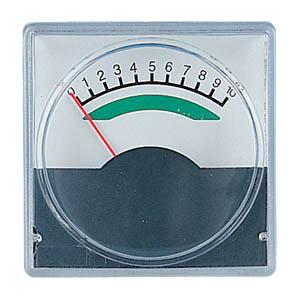

Gracias, pero quería construir un VUmeter clásico, de aguja, no leds, los dos links me han llevado a diseños basados en leds. Busco el clásico Vumeter que funcione en (, si no recuerdo mal.., no repareis en corregirme...) DBu-s en lugar de los DBm-s del picómetro de leds. Para tener un medidor de audio de niveles analógicos basado en SPL , no de niveles digitales ni analógicos de pico, sino RMS y más acorde con la percepción acústica de SPL. Como el que encontraríamos en muchas mesas analógicas. Lo quería un tanto rápido aún así, de la onda de los de Midas o Joemeek ( antiguos, no sé cómo van los nuevos). Sé que quiero bastante, pero no espero ni que salga realmente barato ni que sea la repera, solo aprender a hacerlo y que me sirva un tiempo, si no me es suficiente o quiero algo mejor el tiempo lo dirá.
Archivos adjuntos ( para descargar)
Subir
--31852--
#4 por --31852-- el 13/11/2006
Hola zaratero, muy interesante este proyecto para el taller, yo estoy mirando de hacerme uno, ya q me acabo de hacer de dos medidores de aguja q destripe de una vieja etapa de potencia del curro. estoy mirando para probar con un diseño pasivo, solo hace falta un puente de diodos, una resistencia y un condesador, por lo visto el unico problema es q si la tension inversa del puente de diodos es demasiado alta, no respondera demasiado bien a niveles bajos.. en este enlace tambien hay un medidor VU conmutable a PPM activo, q es bastante mas serio.. por cierto q no se como dimensionar la resistencia y el condesador del modelo pasivo asi, q si alguien puede echarme un cable se agradece.. a ver

http://sound.westhost.com/project55.htm


slds y animo
Subir
--31852--
#5 por --31852-- el 25/11/2006
bueno.. estoy terminando el vumetro, prometo subir fotos. He hecho el diseño pasivo con diodos de germanio q tienen menos resistencia interna y asi hacen el vumetro mas sensible a niveles bajos. La resistencia puede ser un potenciometro de 1K y el ajuste se hace dependiendo de la calibracion lo suyo es q si es para nivel profesional de linea se ajuste el 0VU a +4dBu (1.23V) y si se hace para nivel domestico q el 0VU sean -4dBV (0.32V), para dimensionar el condensador hace falta un pulso de 1Khz de 300ms de duracion (yo lo he hecho con el sound forge), ajustamos la resistencia para q una señal con el mismo nivel del pulso de 300ms llege a fondo de escala y luego lo q hacemos es pasar el pulsod 300ms y tenemos q conseguir el valor del condensador justo para q en esos 300ms la señal llege practicamente a fondo de escala, si el pulso no llega es q nos hemos pasado con la capacidad del condesador si la aguja llega a fondo de escala antes de q termine el pulso esq nos hemos kedados cortos con la capacidad del condesador, como es logico es empezar con un valor alto y cuando veas q te has pasado y q la aguja no llega a fondo de escala ir reduciendo el valor del condensador hasta q llege, asi conseguiras la balistica de un VU.

en cuanto termine pondre unas fotos y los diodos q he usado

slds

slds
Subir
--31852--
#6 por --31852-- el 25/11/2006
ah por cierto el diseño pasivo a no ser q se le ponga un buffer delante no tendria salida de linea, asi q habria q dedicar una pareja de conversores DA solo para el vumetro, por lo q solo seria un diseño para mezcla o mastering.. para grabacion no valdria, al ser pasivo no necesita alimentacion. Es muy recomendable usar un medidor lo mas sensible posible uno de 50 micro amperios seria lo suyo, el mio no es tan sensible asi q para niveles de -10dBV no sirve por q nisikiera sin resistencia a la entrada llega a 0VU.. a caballo regalao...


slds
Archivos adjuntos ( para descargar)
passive vumeter.JPG
