Alguien fabrica fuentes de poder?

ZOr_W
#1 por ZOr_W el 17/10/2014

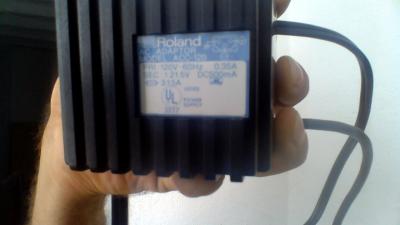

Alguien que pueda hacer una fuente de poder para 21.5v 500mA...en la foto se ven las especificaciones.. ""/""

pd.la entrada tiene que ser 220v
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -35%
    Set de grabación completo de Focusrite
    184 €
    Ver oferta
  • -21%
    Zoom H4n Pro Black
    158 €
    Ver oferta
  • beyerdynamic DT-770 Pro
    138 €
    Ver oferta
rigoigoexea
#2 por rigoigoexea el 24/10/2014

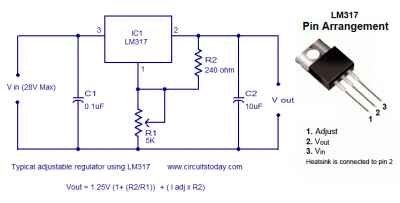

Yo utilizaria una fuente de alimentacion de ebay AC/DC de 24V 1A (no he visto con corrientes mas pequeñas) que vale unos 7€ y ya saca una tensión en continua rectificada y filtrada lista para consumo. Pero como en tu caso necesitas 21,5V yo pondrina una pequeña pcb hecha por ti a continuación de la fuente de alimentacion de ebay para adaptar la tensión a tus 21.5V. Pa ello, en esta pcb pondria un LM317 con su refrigrador y un pequeño circuito que tienes detallado en el archivo adjunto. Deberias montar el circuito con esos valores y, una vez montado y alimentado con la fuente de alimentación de 24V (Vin en el esquema) cogeremos un multimetro y midiendo el VDC de salida (Vout en el esquema) ajustaremos el potenciometro R2 hasta conseguir una salida de 21.5Vdc. Cuando eso ocurra ya tendras tu fuente de alimentación 220AC-21.5DC y ese potenciómetro no se cambiara nunca mas.
En modo esquemático tendrás dos bloques:

Fuente de alimentación ----V=24dc-----> Circuito de adaptacion con LM317 ---Vout=21.5dc----->

Yo creo que en 14€ puedes tenerlo montado, los componentes electronicos compralos de ebay que es donde mas baratos salen, aunque tardan mucho en llegar. Y recuerda que tendrás que poner un buen refrigerador al LM317, cuanto mas grande mejor.
Archivos adjuntos ( para descargar)
Subir
ZOr_W
#3 por ZOr_W el 25/10/2014
ok, lo tendre en cuenta, muchas gracias rigoigoexea...
Subir
elpatxi_bcn
#4 por elpatxi_bcn el 29/10/2014
Hooolaquetal!!!

También hay adaptadores universales con salidas de 21 y de 22 v, cualquiera de ellos te serviría. En cualquier tienda de electrónica los tienes. Eso sí, de 20€ para arriba....

Si sabes algo de electrónica la idea de Rigoigoexea es muy práctica.

Saludos!!!
Subir
ZOr_W
#5 por ZOr_W el 29/10/2014

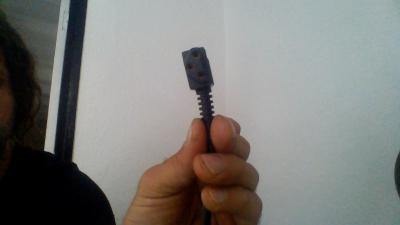

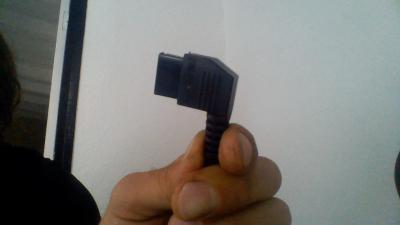

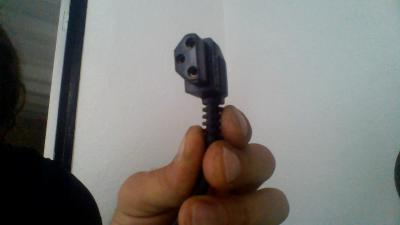

lo olvide, esta es la conexion ""/""
Archivos adjuntos ( para descargar)
Subir
Wikter
#6 por Wikter el 04/10/2016
#2 Segun el esquema es R1 la que hay que ir ajustando... R2 es fija
Subir
rotokz
#7 por rotokz el 04/10/2016
eso es para una roland R5 O R8? Porque si es asi lo que necesitas no es lo que describes
Subir
Synclavier
#8 por Synclavier el 06/10/2016

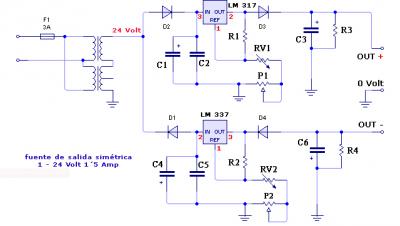

Esa fuente ha de tener salida simétrica: +21,5 v. por un lado y -21,5 v. por otro (de ahí su conector de 3 terminales) y correspondería a un esquema como el que adjunto.
Parece que nadie se ha dado cuenta.
Archivos adjuntos ( para descargar)
Subir
rotokz
#9 por rotokz el 06/10/2016
efectivamente , la foto dice eso
Subir
NoRobot Audio
#10 por NoRobot Audio el 11/10/2016
Lo mas probable esq esa fuente sea una fuente lineal y no una conmutada (si fuera conmutada seguramente aceptaria tanto 220V como 120V), si esto es así, lo unico que tendrias que hacer es cambiar el transformador de la fuente y no la fuente al completo. Es mas, es posible incluso que el mismo transformador tenga toma media en el primario y se pueda cablear para que acepte 220V, yo probaría a abrir la fuente y ver que hay dentro, a lo mejor es tan sencillo como recablear el primario del trafo.

En caso de q necesites una fuente completa, la verdad que solo se me ocurre este kit de fivefish:

http://www.fivefishstudios.com/diy/psu2448/

y el trafo de alimentacion:

http://www.fivefishstudios.com/diy/powertrafo/

Aunq no se si será matar moscas a cañonazos.


un saludo
