Alguien tiene un avalon 737?

Hola buenas! me pasa lo siquiente, se me han quemado 4 resistencias del circuito de EQ, como estan chamuscadas no puedo ver los colores para sustituirlas.

A ver si alguien que tenga uno les puede hechar una foto, es muy sencillo porque solo hay que desatornillar la tapa de arriba y ya se ve la placa, no hay que tocar nada. ME HARIA UN GRAN FAVOR!!

Os adjunto una foto que he conseguido por internet y se ve mal, he rodeado en rojo la placa y en amarillo las resistencias, concretamente son las resistencias r18,r19,r37 y r43

MUCHAS GRACIAS!!

[ Imagen externa no disponible ]

OFERTAS EN TIENDAS Ver todas

-14%

SPL Goldmike MK2 B-Stock

845 €

Ver oferta
-9%

Behringer DX626 B-Stock

96 €

Ver oferta
Focusrite Scarlett 2i2 3rd Gen

118 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Licencia Arturia - V Collection X

248 €

Ver
Convertidor D/A Lavry Blue

800 €

Ver
Roland SH-2000

900 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

nadie me puede ayudar??

joer y como se an kemado vaya putad....

A ver si mañana tengo tiempo.Es que estoy liadísimo.Porque además lo tengo que desenracar.Espero no mellar ningún tornillo,porque lo tengo en garantía.De todas maneras,como se te han fundido las resistencias?Es que huele a que tienes otra avería antes de llegar ahí.Intenta encontrar el esquema electrónico en algún sitio.Un saludo.

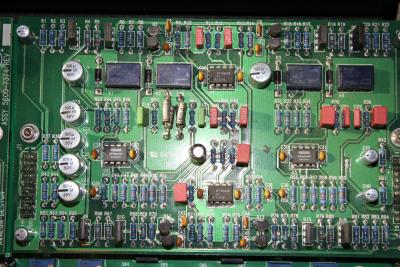

aki la solucion.....

Archivos adjuntos ( para descargar)

r18 y r19 = 22 omnios, tolerancia 1% 1w
r37 y r43 = 10 omnios, tolerancia 1% 1w

Cuidado

Es muy raro que se quemen, antes de cambiarlas habria que ver porqué se te han quemado, si no te va a pasar lo mismo, una resistencia se quema SIEMPRE POR ALGUNA RAZÓN.

Silman que tal? te saluda Gustavo desde Panamá, ando en busca de un pre AVALON asi como el que tienes, cuantame algo de ese equipo, que tan bueno es? y otra cosa me gustaria saber si conoces de alguno de estos equipos que esten vendiendo de segunda.
Muchas gracias Silman.
