Identificar componente electrónico "quemado" en Alesis Quadraverb

  • 2
elbzino
#16 por elbzino el 05/04/2020
Coincido 100% con elpatxi_bcn

Y gracias por el manual de servicio. Por si alguna vez tengo problemas con mi Alexis
Subir
Ryoko
#17 por Ryoko el 05/04/2020
Otra vez, gracias por el interés. (Y el manual) Soldar, y leer el tester, me puedo defender, entender el esquema ya...mmm...ufff...pero por intentarlo que no sea. Sigo sin tener muy claro que condensador debería meterle... 1000uf(=100nf??) 5v?¿?¿?¿?¿ o 125v?
Subir
elpatxi_bcn
#18 por elpatxi_bcn el 05/04/2020
Hooolaquetal!!!

Te propongo un juego, a ver si encuentras el condensador en el manual que he subido.

Tienes el aparato delante, debería ser fácil.


Saludos!
Subir
elbzino
#19 por elbzino el 06/04/2020
Efectivamente, 0.1uF 5V (100nf 5V) cerámico de disco C61
Subir
Ryoko
#20 por Ryoko el 06/04/2020

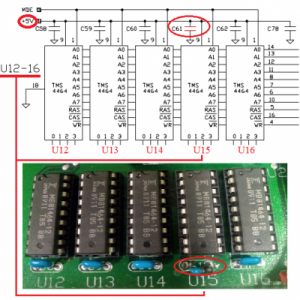

Creo que es esto que e pintorreado en la foto...XD. Gracias elpatxi y elbzino. ¿Quedamos pues en un condensador de 100nf 5v ceramico? ¿Es correcto?
Archivos adjuntos ( para descargar)
Subir
elpatxi_bcn
#21 por elpatxi_bcn el 06/04/2020
Hooolaquetal!!!

Sí señor! Ése es.
Suerte! Ya nos contarás :birras:


Saludos!!!!
Subir
