Compresor por Insert

tengo una dudilla en cuanto conectar un compresor a un canal insert de una mesa, es que como conectas los in y out del compresor a la mesa... porque solo hay una entrada insert :oops:

OFERTAS EN TIENDAS Ver todas

-17%

Erica Synths Black DJ VCF

148 €

Ver oferta
-14%

SPL Goldmike MK2 B-Stock

845 €

Ver oferta
Focusrite Scarlett 2i2 3rd Gen

118 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

DOS UAD APOLLO buen precio

2.100 €

Ver
Monitores activos Presonus Sceptre s8

650 €

Ver
Roland pcm1-03 rock drums

60 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

El conector insert no es entrada o salida. Es las dos cosas a la vez.

Es un conector tipo jack trs de tres contactos (como el estereo de los cascos). Al enchufalo, interrumpes la cadena de audio en la mesa. El audio sale a fuera por el cable y luego vuelve a entrar en la mesa.

Se usa un cable especial del que sacas entrada y salida para conectar al aparato que quieras insertar.
http://www.doctorproaudio.com/doctor/te ... _inser.htm

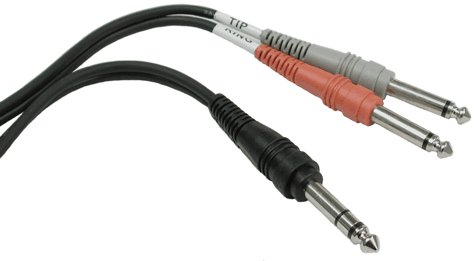

Tienes que usar un cable insert:

[ Imagen externa no disponible ]

Punta del trs manda señal y anillo recibe.

Saludos

PD, He llegado tarde....

muchisimas gracias =D>

Es decir un cable en forma Y no?

https://www.thomann.de/es/the_sssnake_sk ... tkabel.htm

"trilez" escribió:
Es decir un cable en forma Y no?

https://www.thomann.de/es/the_sssnake_sk ... tkabel.htm

Si.

Aqui en hispasonic hay un artículo bunisimo sobre soldadura:

https:/www.hispasonic.com/revista/100

Viene un gráfico muy bueno de la forma del cables y conectores y luego el dibujo eléctronico por así decirlo. Te comento esto por si eres de los que se hacen sus propios cables como yo. Y que no se te olvide marcar cual es envío y cual es retorno para ahorrar el hacer el cambio o rayadas mayores.

Estaré eternamente agradecido al autor de ese artículo porque es como aprendí a soldar ya que ningúno de mis profesores lo hizo.
