Conectores midi en rack

mod
#1 por BAC el 09/04/2009
quisiera tener en una unidad de rack una extension de las conexiones midi sobrantes de mi controladora daw para que cuando quiera conectar algo, estén mas a mano.

hay algún kit con el que lo pueda montar facilmente?
Subir
--77081--
#2 por --77081-- el 09/04/2009
Hola Bac,

No conozco ningún kit específico para eso, pero si sabes soldar y tienes un mínimo de herramientas, no es dificil de hacer... La conexión midi es técnicamente facil, la puedes hacer con cable apantallado tipo "2 vivos y malla", en el que la malla es la masa o 0V, uno de los "vivos" es +5V y el otro "vivo" es la línea de datos midi.

Tendrías que buscar una chapa "ciega" de rack de una unidad, que se venden por ejemplo aqui:

http://www.cablecom.es/index.php?cPath=41_94

Y aqui también:

http://www.dakel.com/esp/productos/area ... =ICS&s=425

Los he buscado en google como "panel ciego rack 1U", y la localidad donde quieras buscar

También, si no encuentras chapas ciegas de rack, podrías montarlos en una cajita metálica o de plástico, que se venden en las tiendas de electrónica.

Luego, los conectores midi son del tipo "DIN 5", pídelos como DIN5 a 180º, ya que entre el pin 1 y 5 hay 180º, y hay muchos tipos de DIN, así que mejor llevate un cable midi a la tienda donde los compres)
Supongo que te harán falta machos para el lado de la DAW, y hembras para el chasis rack... Mira que las hembras tengan cierta calidad.

En el tema de conexiones, hay que estudiarlo un poquillo, por que la conexión es un poco diferente si es midi in o midi out.

Aqui puedes encontrar info sobre conexionado midi:

http://www.colomar.com/Shavano/midi_cable.html
http://www.harmony-central.com/MIDI/midi-cable.txt
http://www.leadsdirect.co.uk/technical/dinwiring.html
http://pinouts.ru/connector/5_pin_DIN_male_connector.shtml

Espero sirva de ayuda :)

Saludos!
Carlos.
Subir
mod
#3 por BAC el 09/04/2009
gracias synther.

no tendria mayor problema en las soldaduras y tal, miraré los links porque si que es cierto que nunca he hecho un cable midi.

donde veo que voy a tener mas lio va a ser con hacerle los agujeros a las chapas ciegas y en como asegurar los conectores, a ver que se me ocurre...

si alguien tiene alguna idea... :D
Subir
mod
#4 por BAC el 09/04/2009
he encontrado una "solucion".

me he dado cuenta que si tengo puertos libres en la controladora es porque el equipo que tengo enrackado va a través de un pequeño interface midi-usb, pero ahora voy a poner el rack de otra manera de modo que ese equipo ocupará las conexiones de la controladora, quedando libre el midi-usb.

bueno, que no me va a hacer falta... 8)

de todos modos, gracias por todo.
Subir
#5 por mustang64 el 11/04/2009

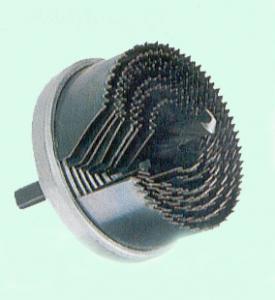

Aunque ya no haga falta, los agujeros los he hecho con una broca de corona o bailarina, que admite diversos diámetros. Escoges el menor, haces el agujero y luego a limar...
