La creación de mi estudio

jazzman_bcn
#1 por jazzman_bcn el 29/12/2020
Hola Hispasonicos - hace ya casi 3 años estuve por aqui buscando información para crear mi estudio, y tras mucha lectura, terminé contratando a un ing. acústico para que me lo diseñara, y quiero compartir con vosotros fotos y planos de todo lo que se hizo! Ya que puede ser bastante útil para algunos.

Por empezar, he de decir que alguna de las fotos están en Griego ya que aquí trabajo, pero intentaré explicar lo mejor posible todo!

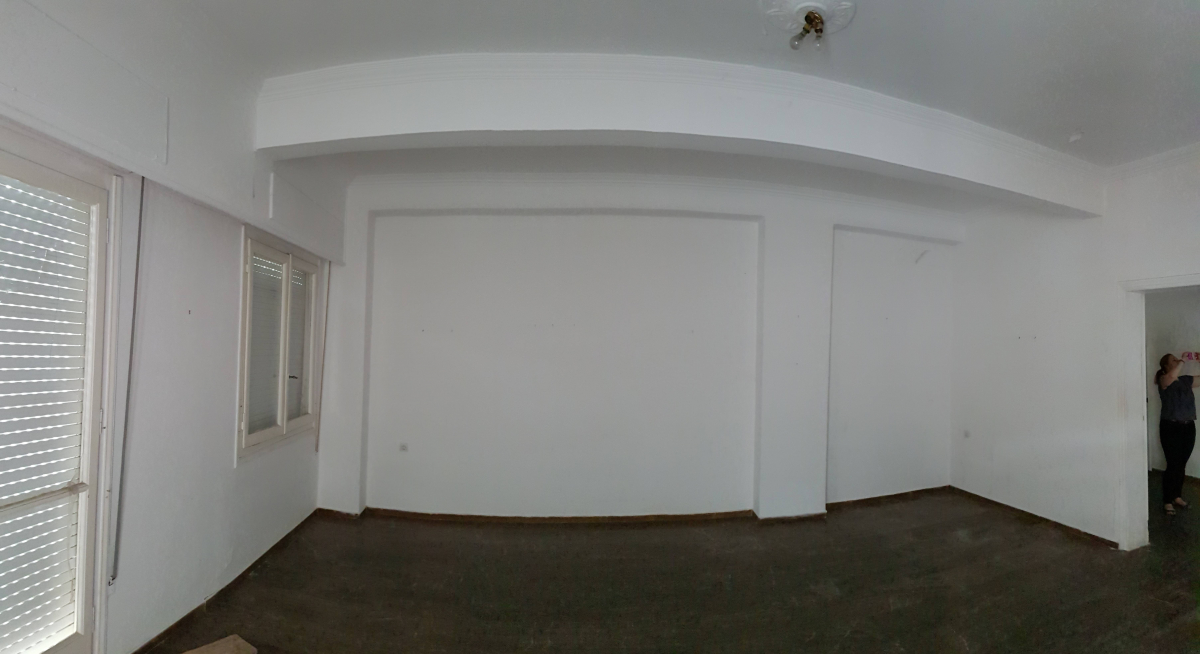

La habitación vacía es de 5.58 x 5.11 x 3.30, el diseño de box-in-a-box me dejó una habitación de 4.9 x 4.3 x 2.8

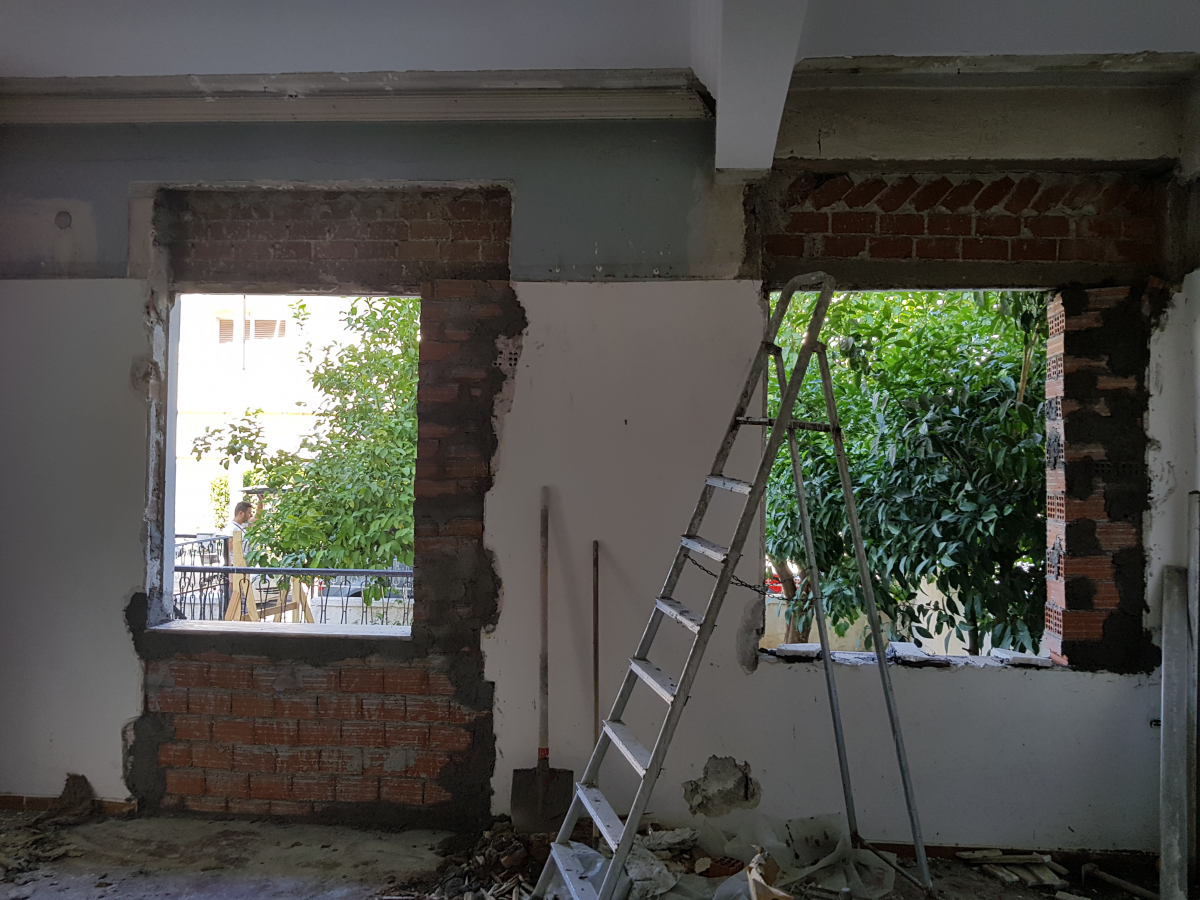

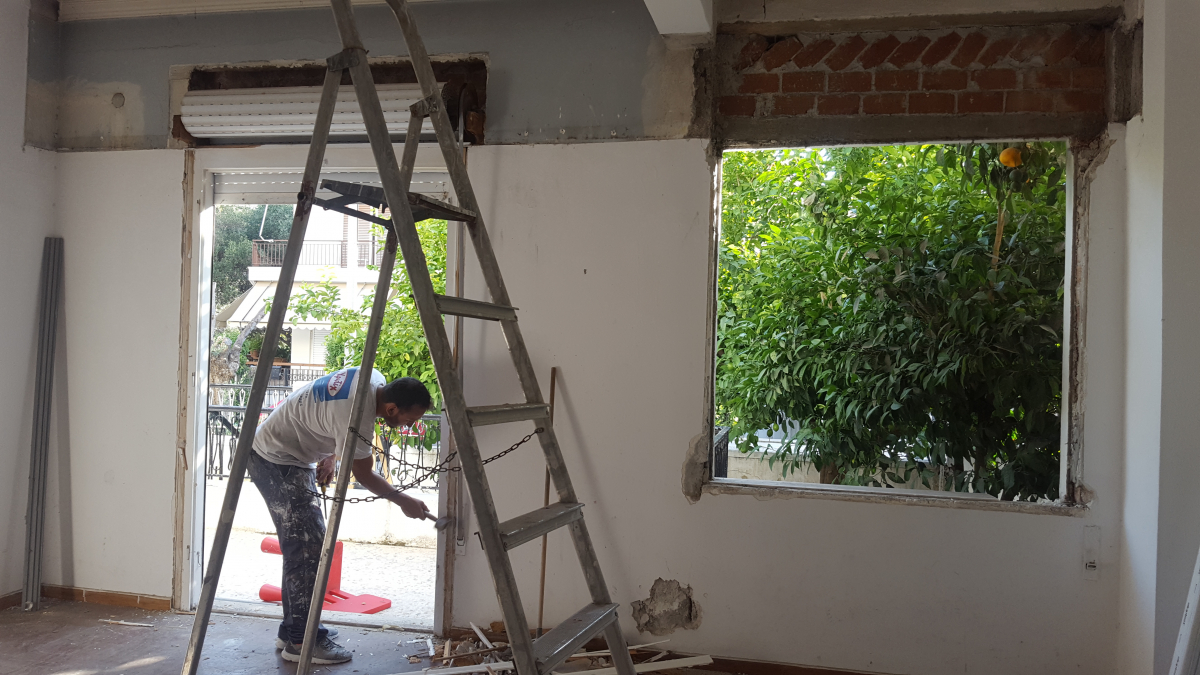

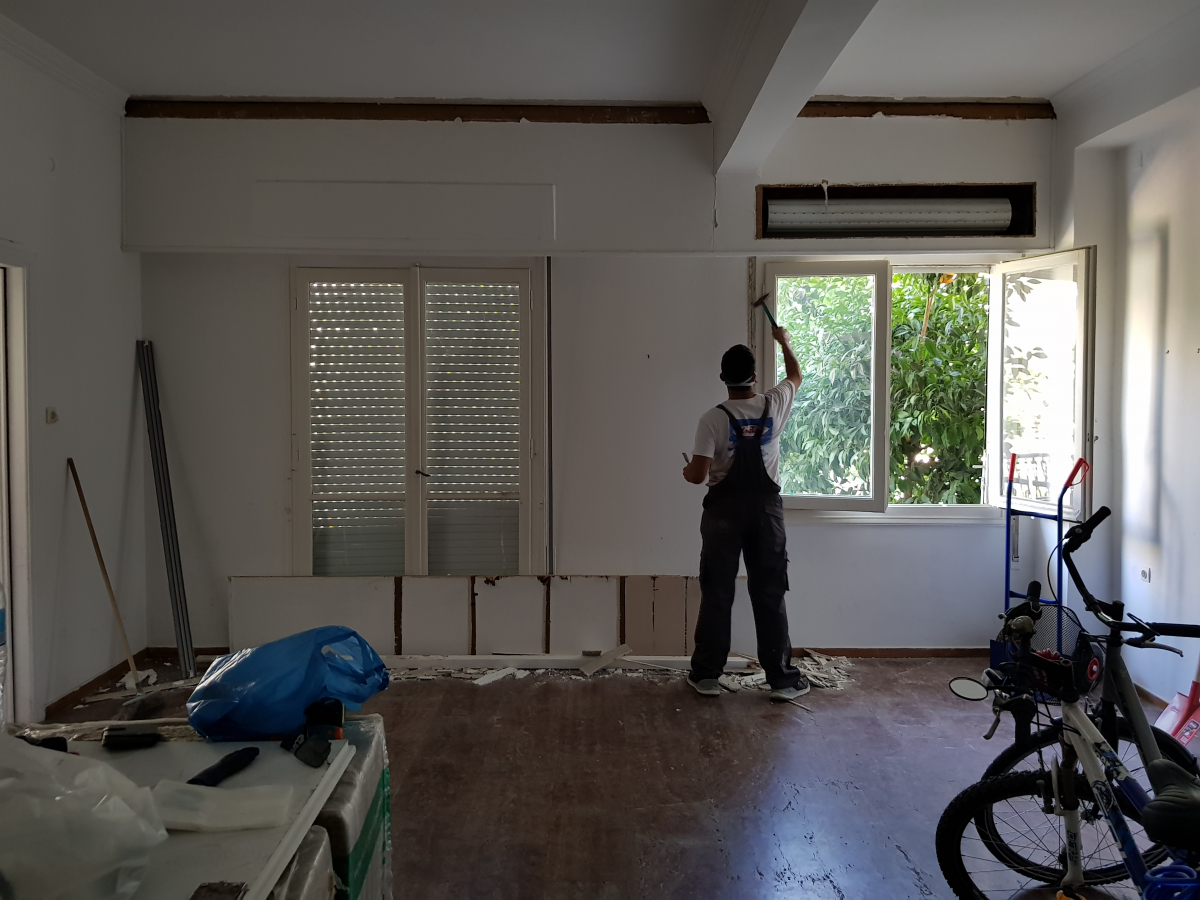

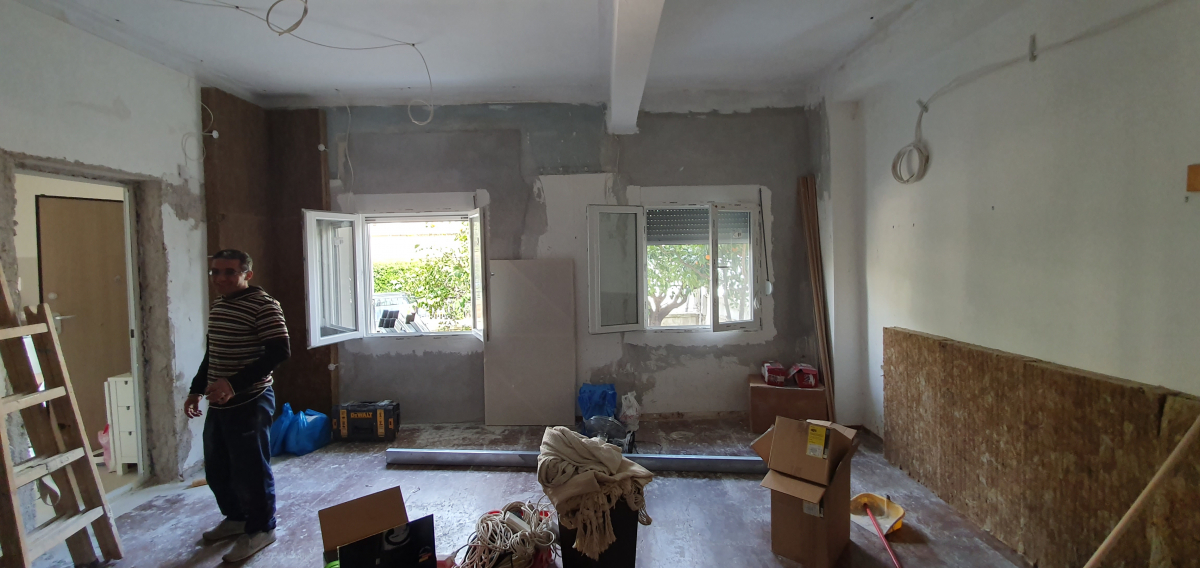

El primer paso fue dejar la habitacion en esqueleto y reemplazar puerta del balcón y volverla ventana para que quedaran dos ventanas uniformes.





--------------

Luego, el ing. acustico me hizo los planos del box in a box:

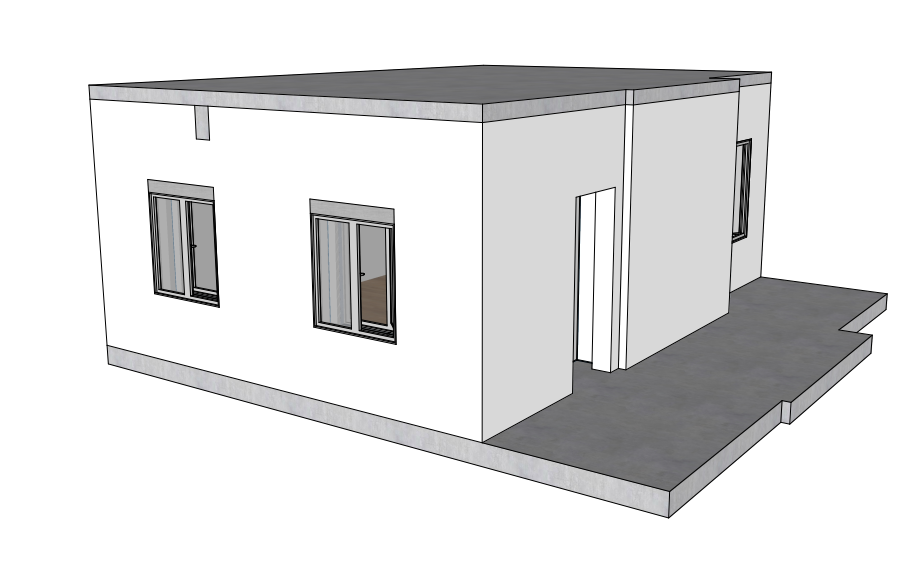

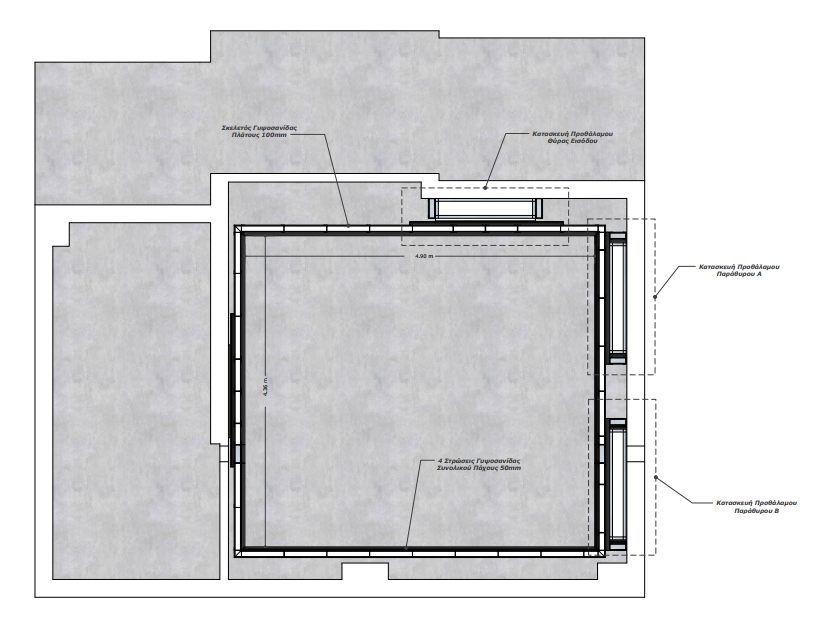

La habitación por fuera (sin incluir el resto de la casa)

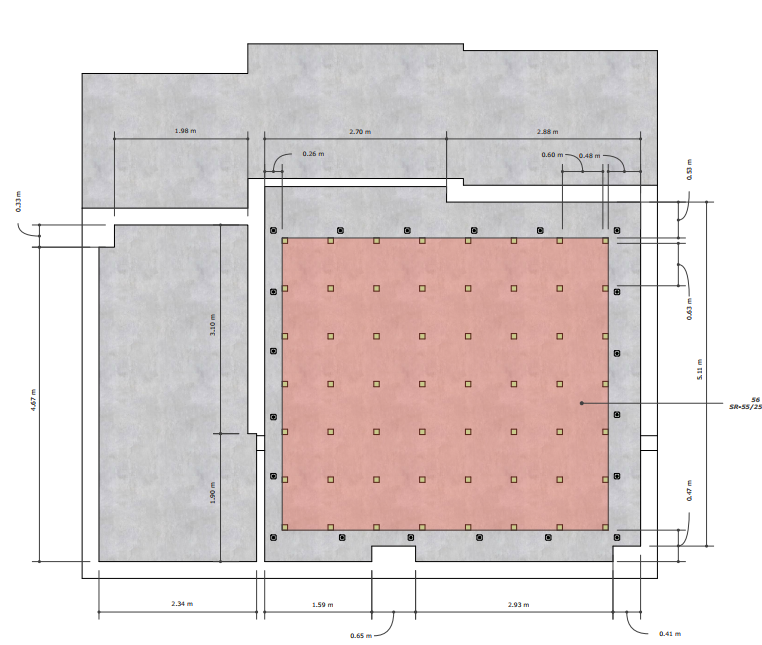

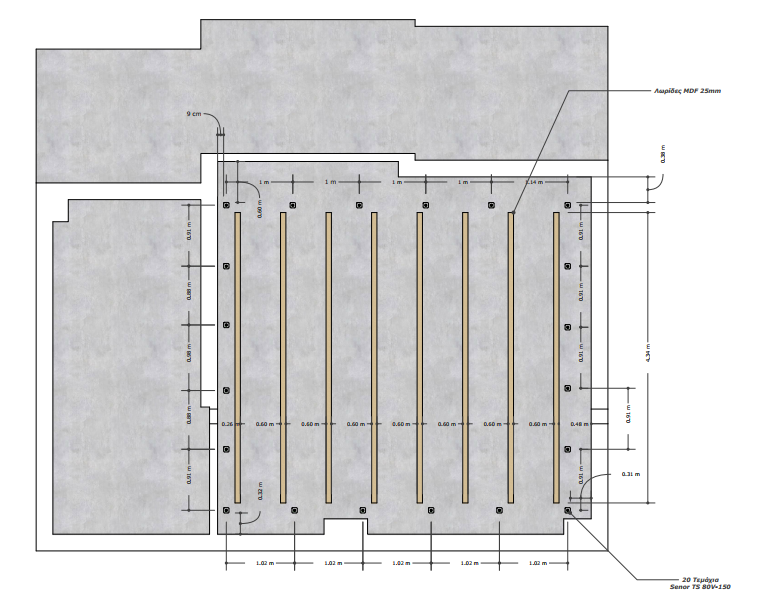

SUELO
Cada cuadrado son amortiguadores (no los senor, si no mas suaves, pues los senor requieren mucho peso para funcionar bien)

Luego tablas de madera que mantienen los amortiguadores a una distancia fija (pegados con cola) Por otro lado, como podeis ver en las paredes, amortiguadores (senor, los verdes)

Paredes

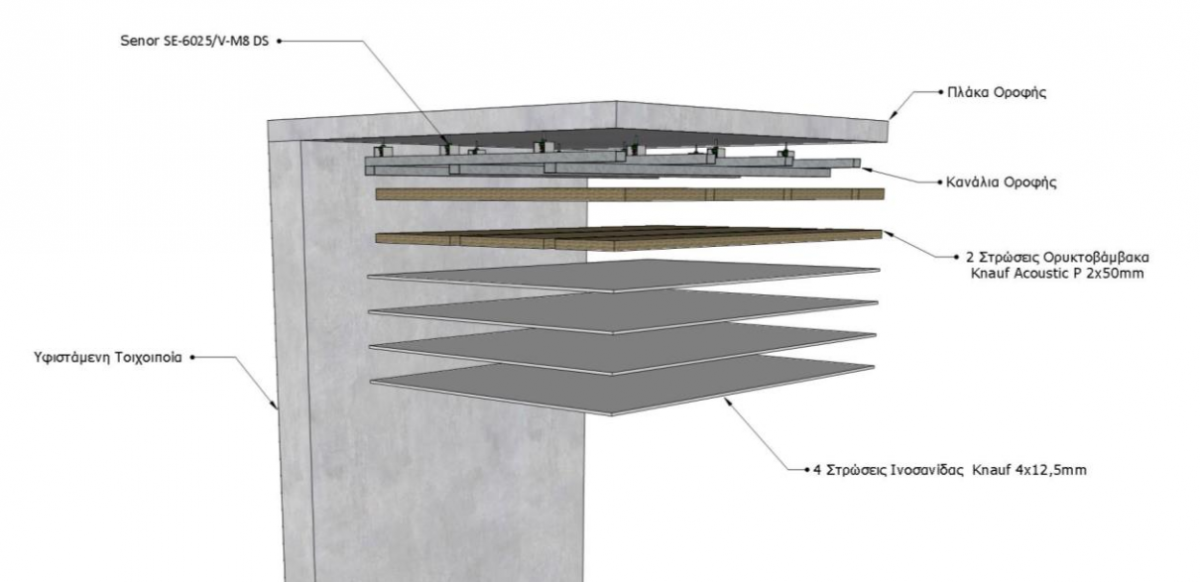

Y el techo flotante (tambien sujeto a amortiguadores Senor)

Hay que aclarar que las paredes son independientes, el techo es independiente y el suelo es independiente, ninguno se toca entre ellos y tampoco se tocan con la estructura de la casa.

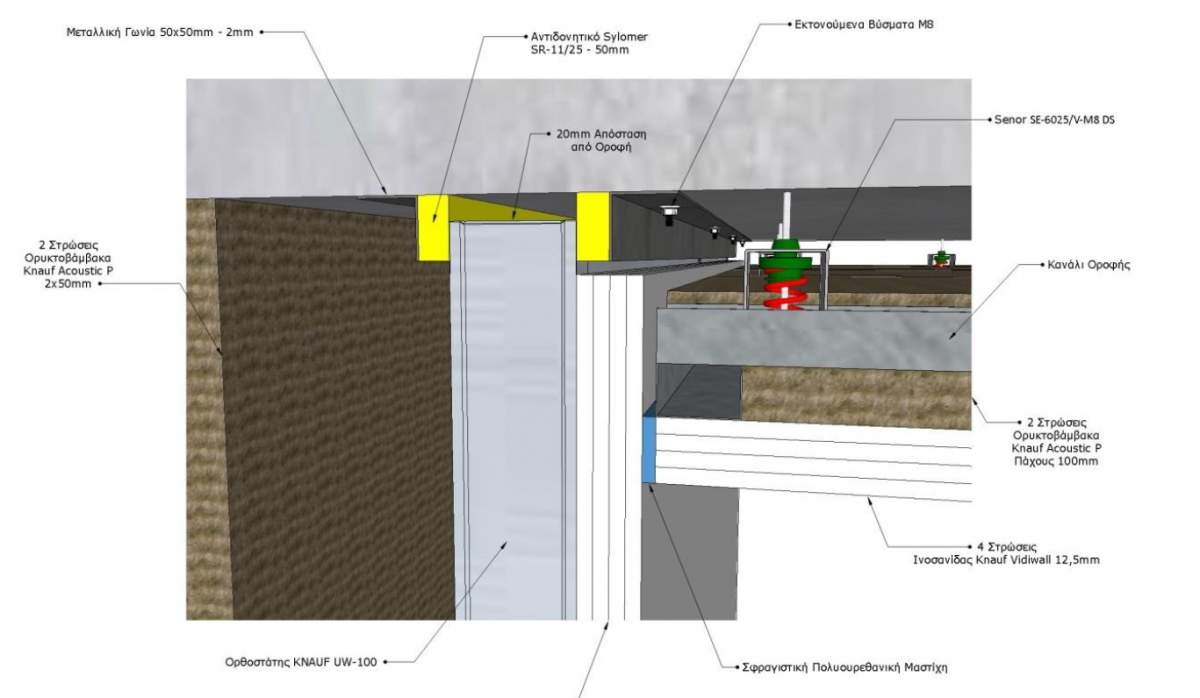

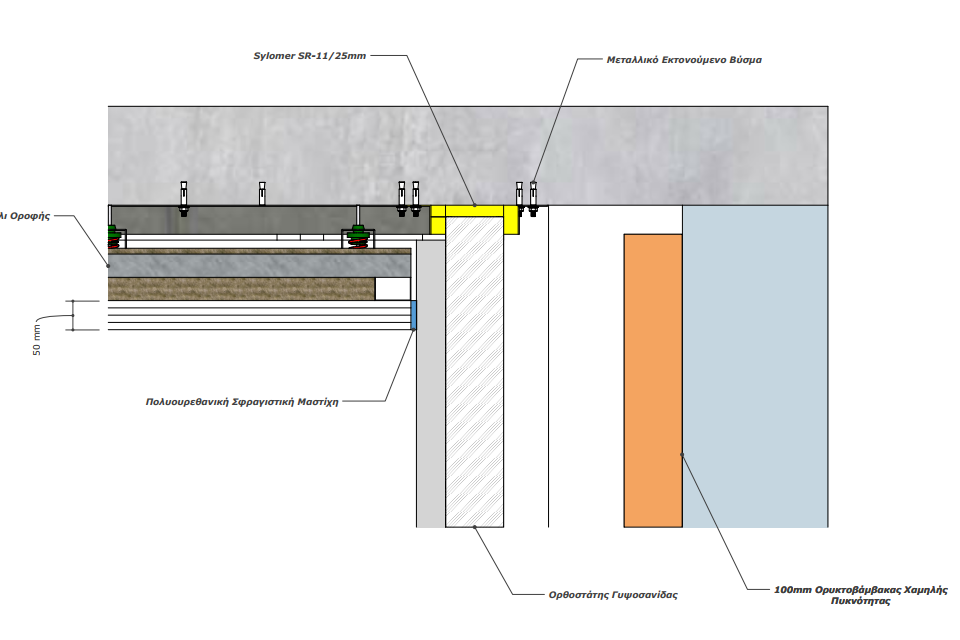

Las paredes suben hasta 2cms antes del techo, donde son sostenidas con amortiguadores muy suaves (amarillos), y una vez ensambladas entre ellas, se sostienen solas.

El techo tiene mas o menos 1cm de distancia con la pared y ese centimetro se llena con una silicona elastica (mas fuerte que la silicona, lo siento, no se como se llama en espanol, pero si alguien tiene dudas y me lo pide, puedo buscar el nombre del producto)

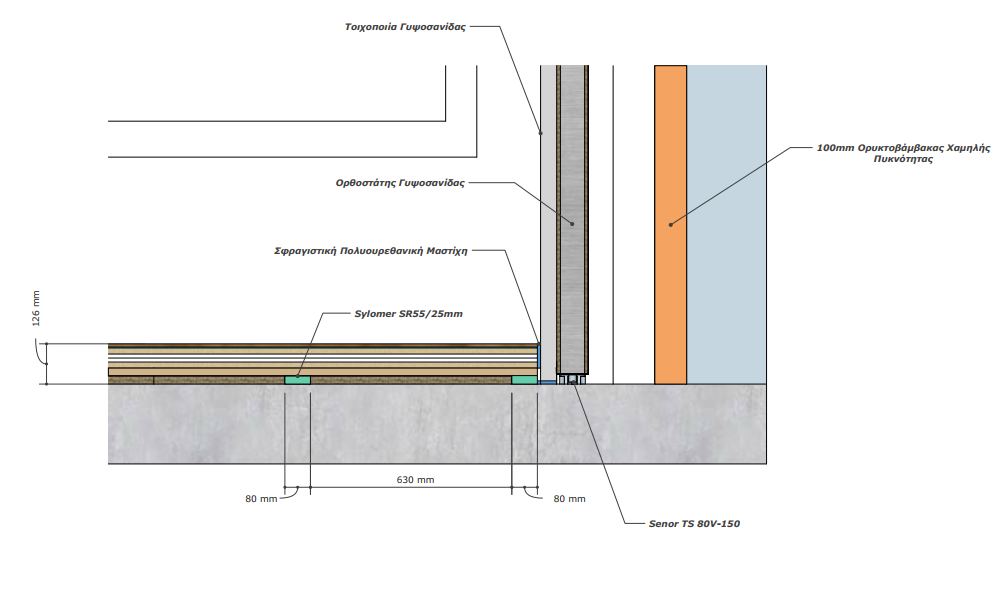

Cada pared en el suelo esta sostenida por amortiguadores Senor (los verdes) y lo mismo, a mas o menos 1cm de distancia del suelo, y el espacio, relleno con la misma silicona

Cada pared esta compuesta por 4 capas de paneles de yeso con fibra de papel (knauf vidiwall), cada panel son aprox. 15kg/m2, cada pared pesa alrededor de 900kg

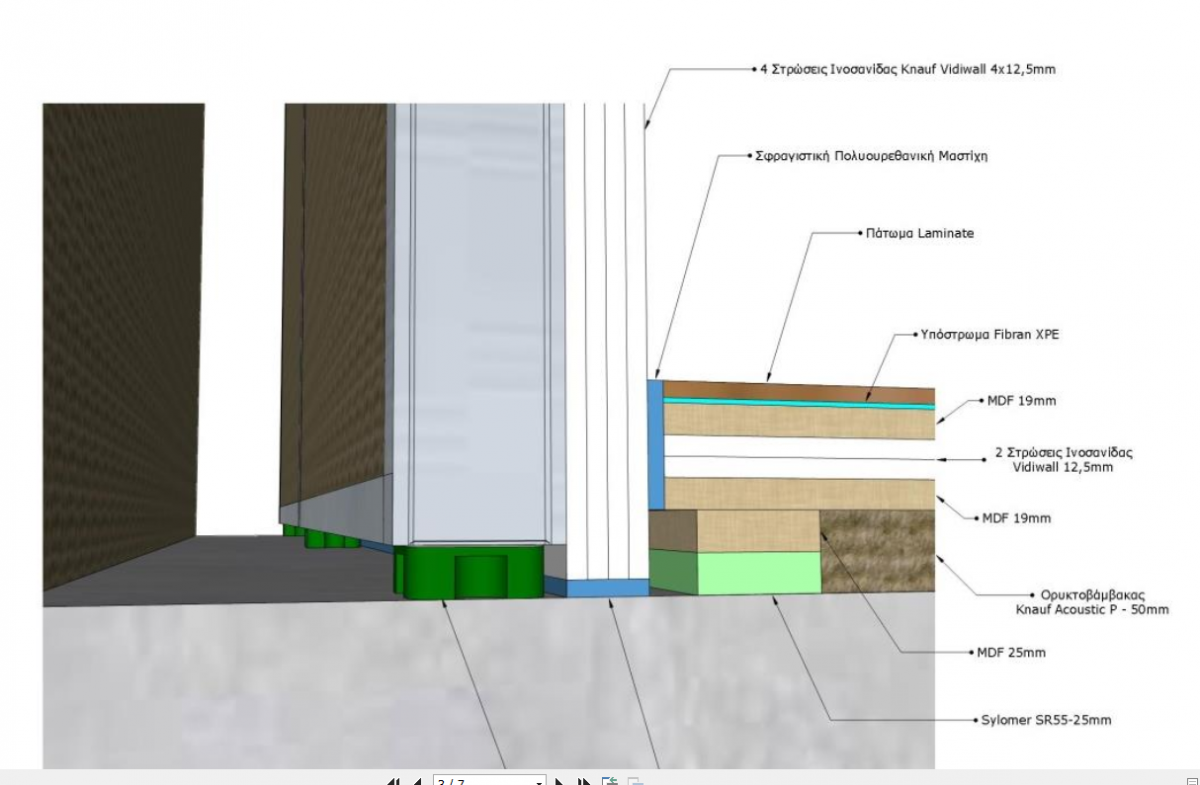

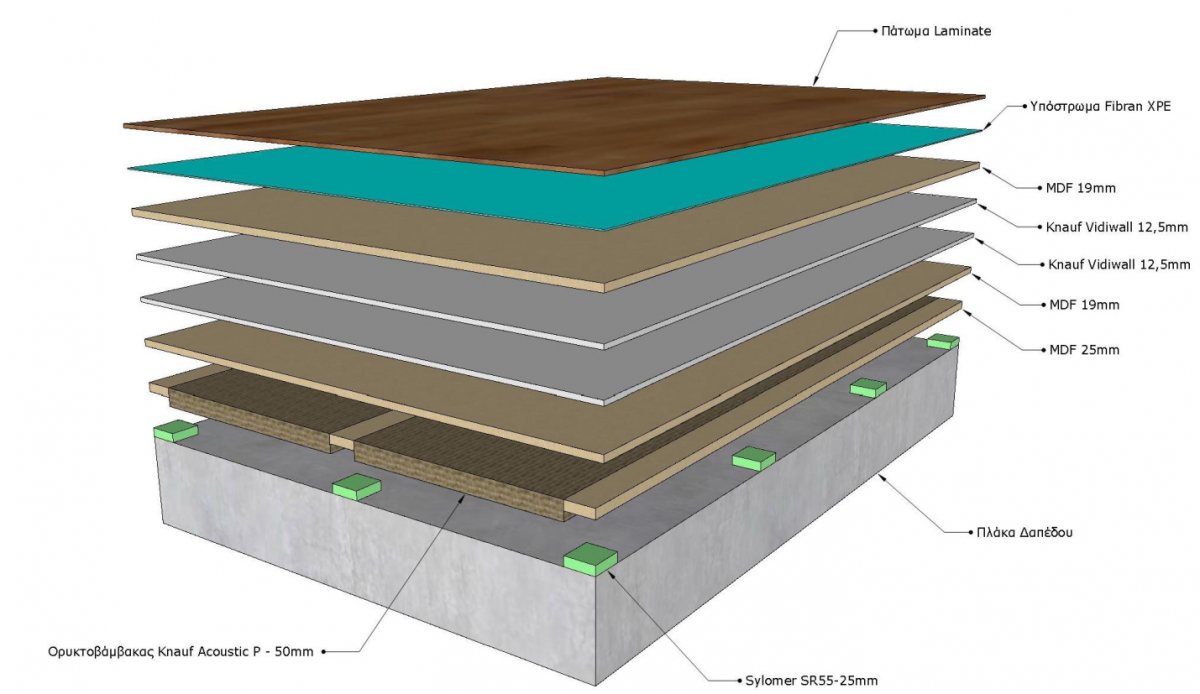

El suelo esta hecho de madera (dice MDF en los planos pero yo use madera contrachapada por que el MDF se disuelve con la humedad con el tiempo), 2 capas de yeso con fibra de papel + otra capa de madera + el suelo laminado.

El techo esta compuesto de nuevo, de 4 capas de yeso con fibra de papel

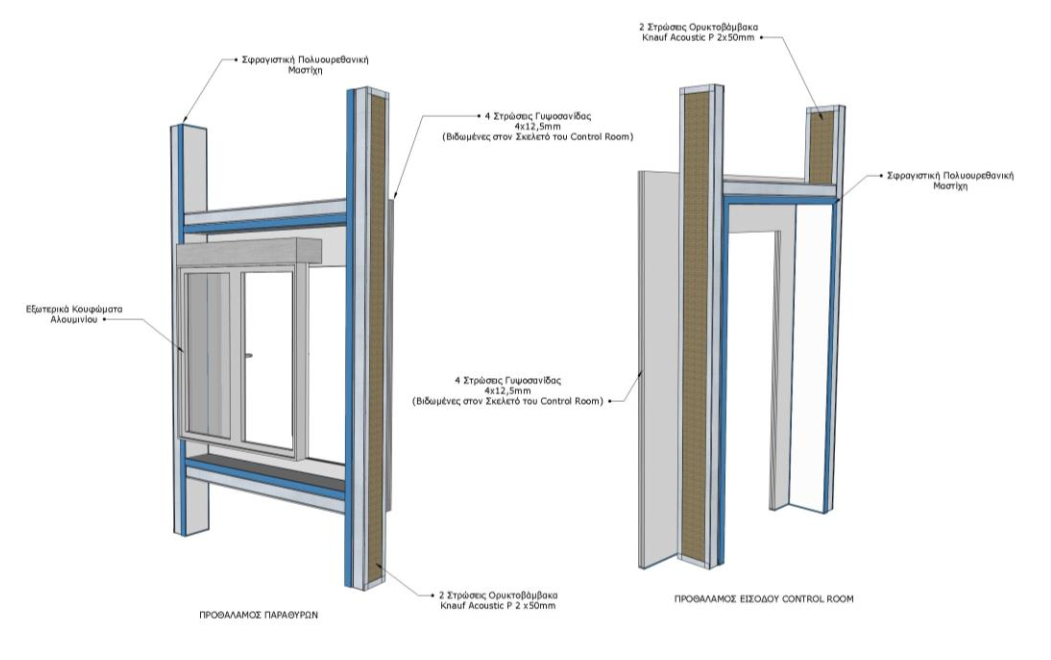

Las ventanas y la puerta estan disenadas de nuevo para no tocar las ventanas y la puerta interior.


MANOS A LA OBRA:

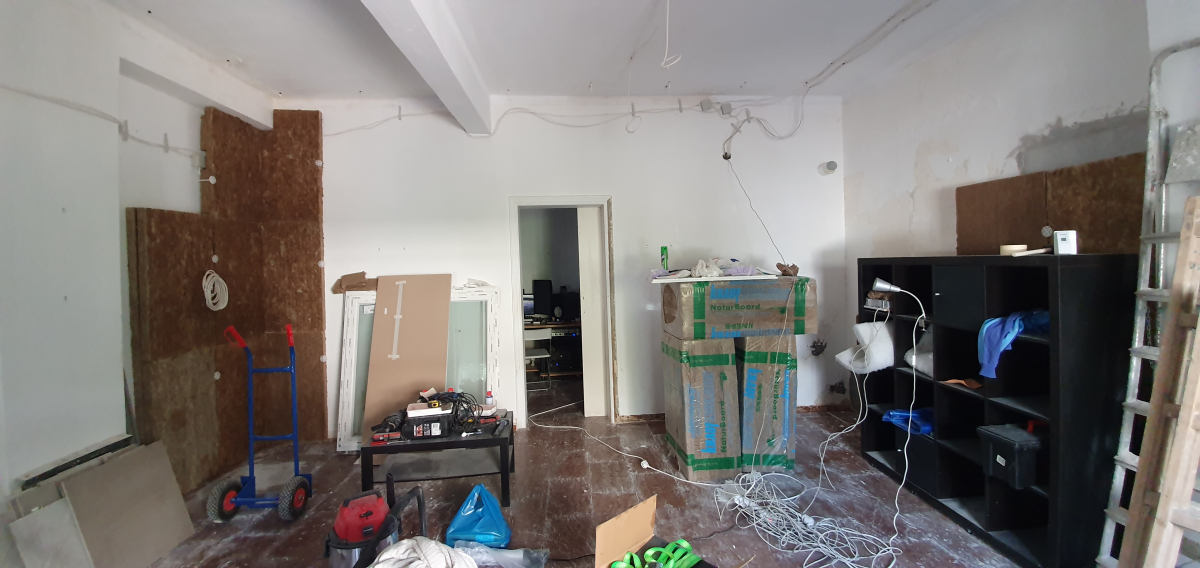

Lo primero, preparar el cableado y cubrir la pared exterior con dos capas de 5cms (10cms) de lana de roca, mas bien densa

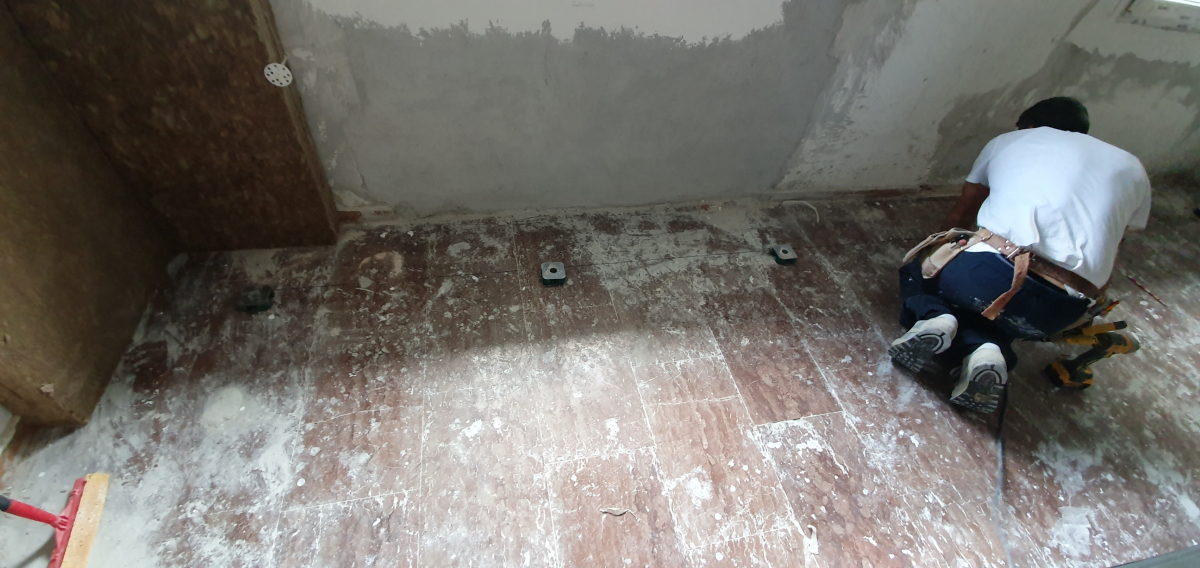

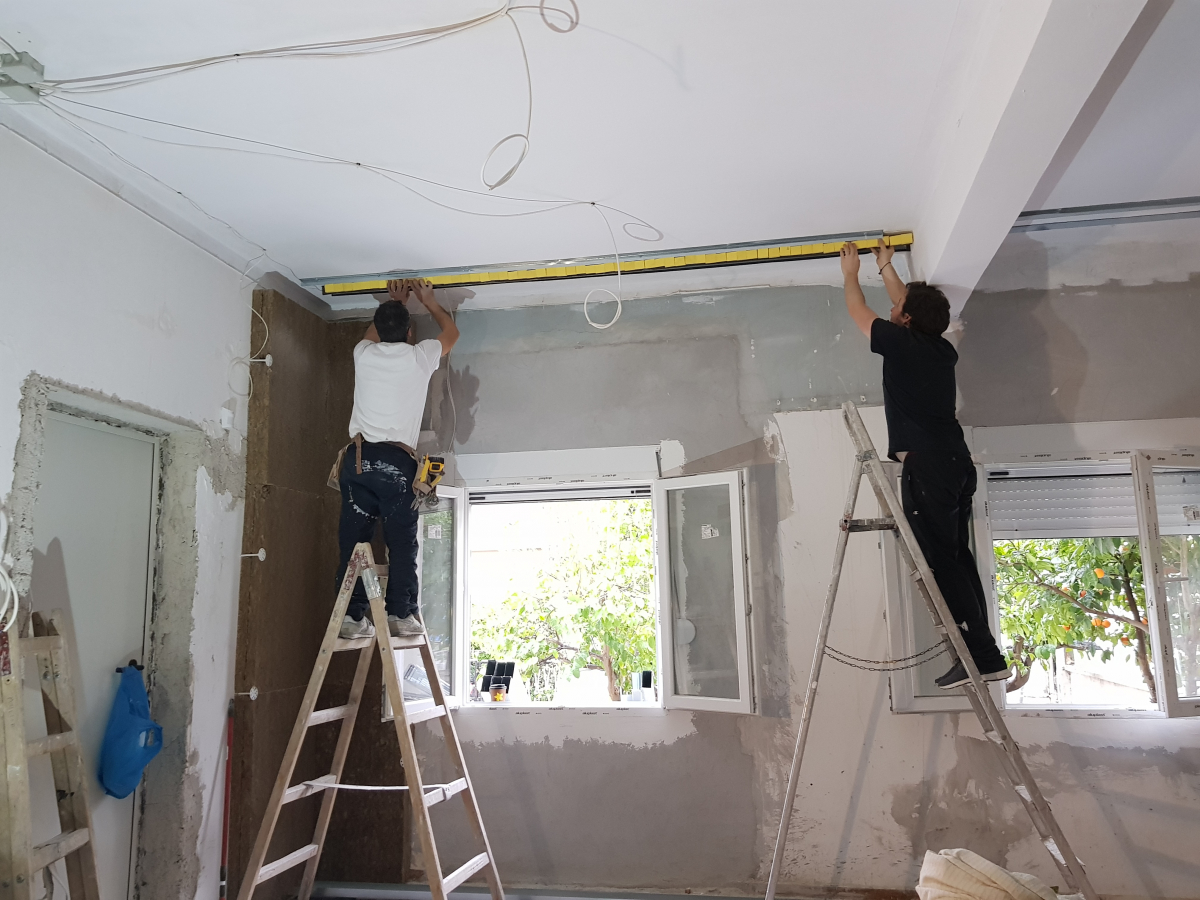

En paralelo, empezamos a poner los amortiguadores de las parede en el suelo, y a armas los rieles de las paredes en el techo

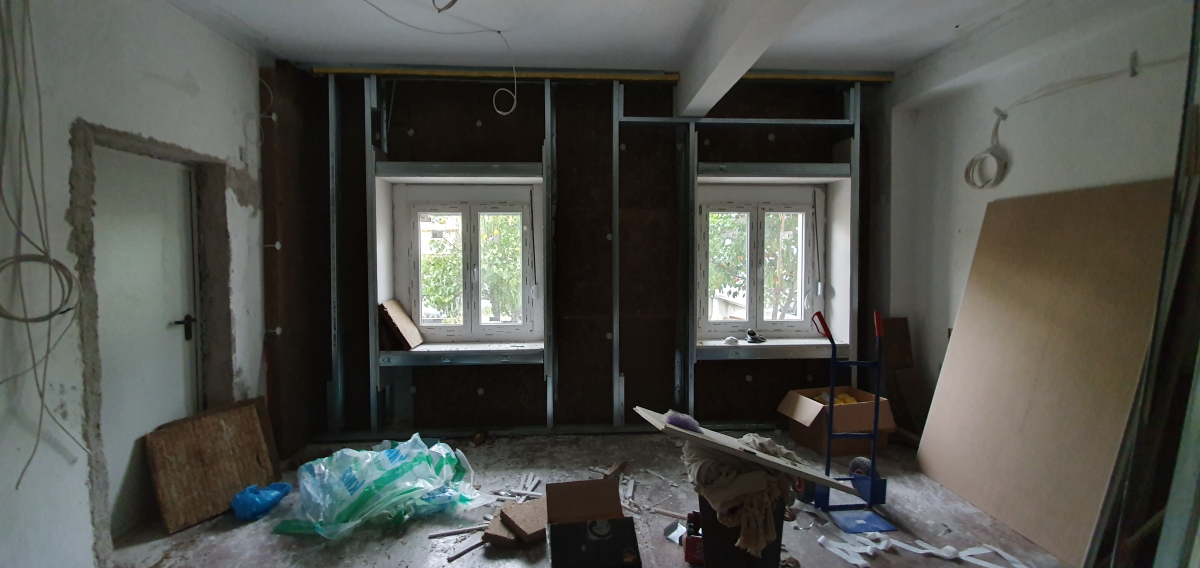

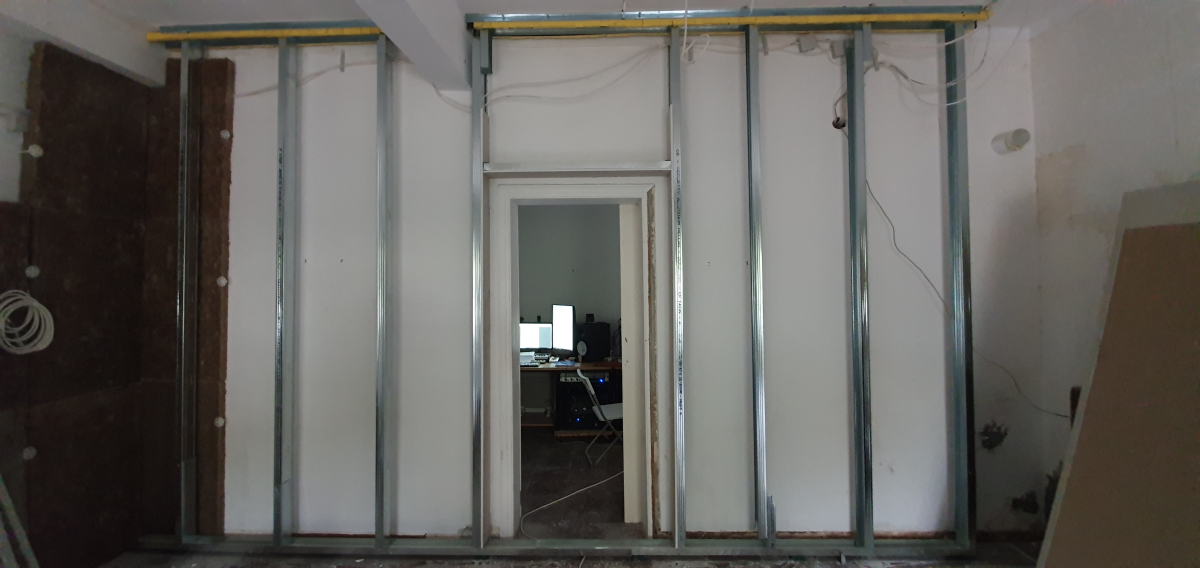

Finalmente, el esqueleto de las paredes tambien se empezo a armar

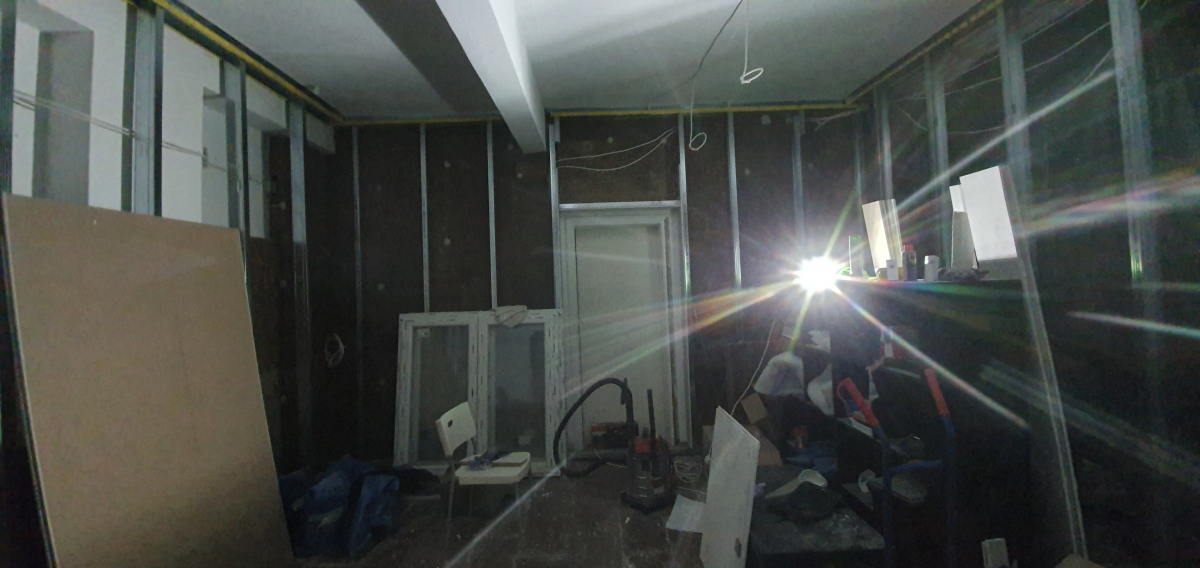

Pared lateral (se ve mi estudio temporal jaja)

Y la puerta exterior (Hormann)

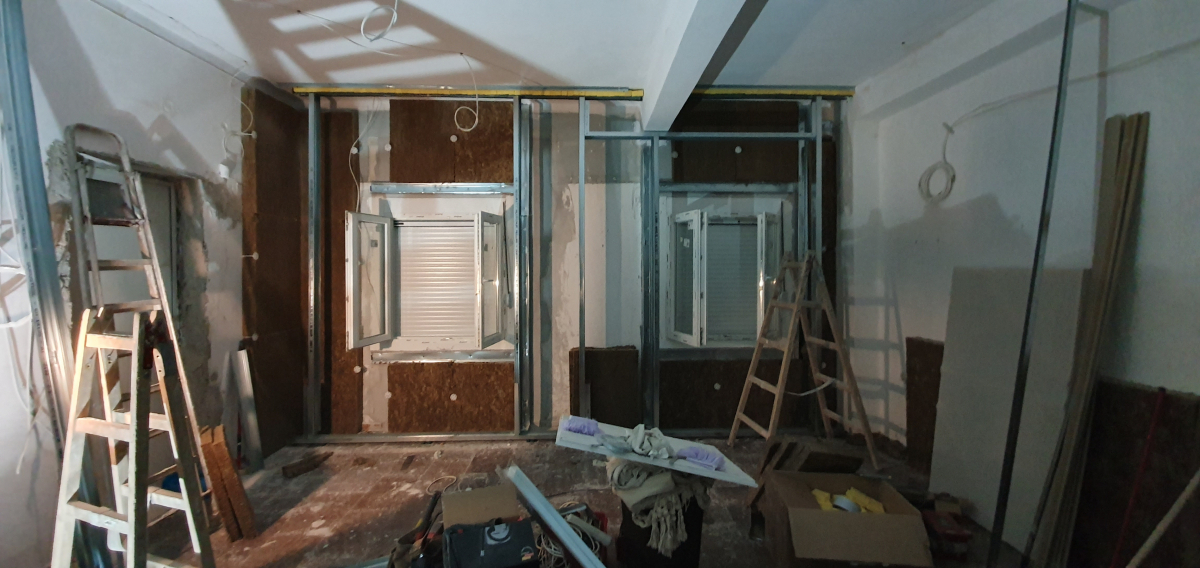

Vista de la pared lateral ya mas completa

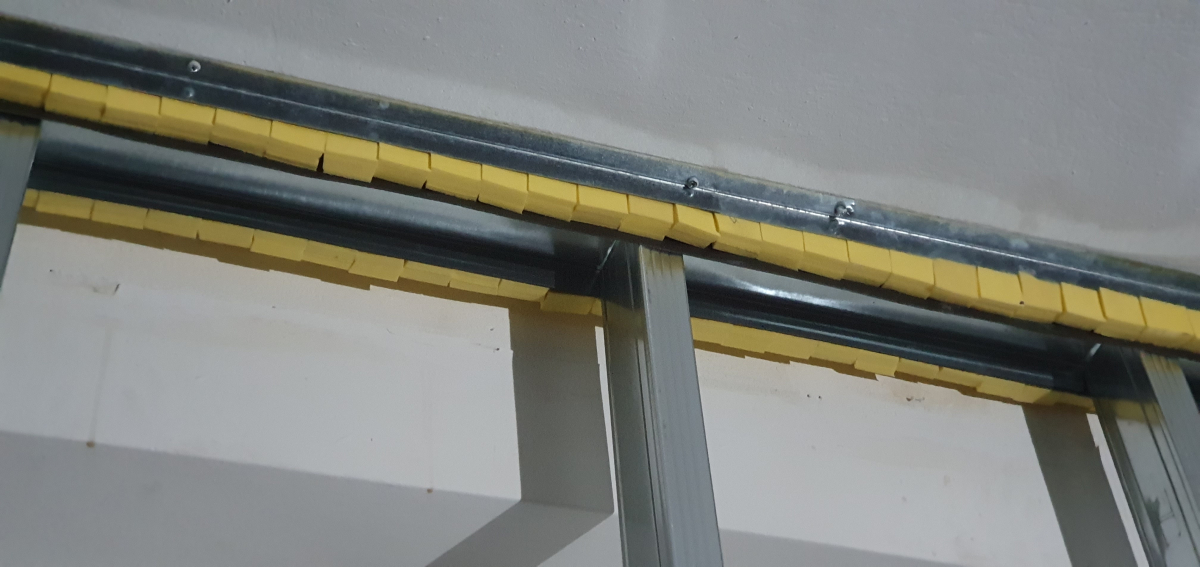

Amortiguadores de las paredes y rieles superiores
Subir
jazzman_bcn
#2 por jazzman_bcn el 29/12/2020
No se por que no funciona el tag img y /img con imgur, a lo mejor alguien puede ayudarme. para poder mostrar las fotos sin necesidad de dar click.
Subir
jazzman_bcn
#3 por jazzman_bcn el 29/12/2020
Llegaron algunos de los paneles de fibra de las paredes interiores, ademas lana de roca de densidad ya mas baja

Pared trasera

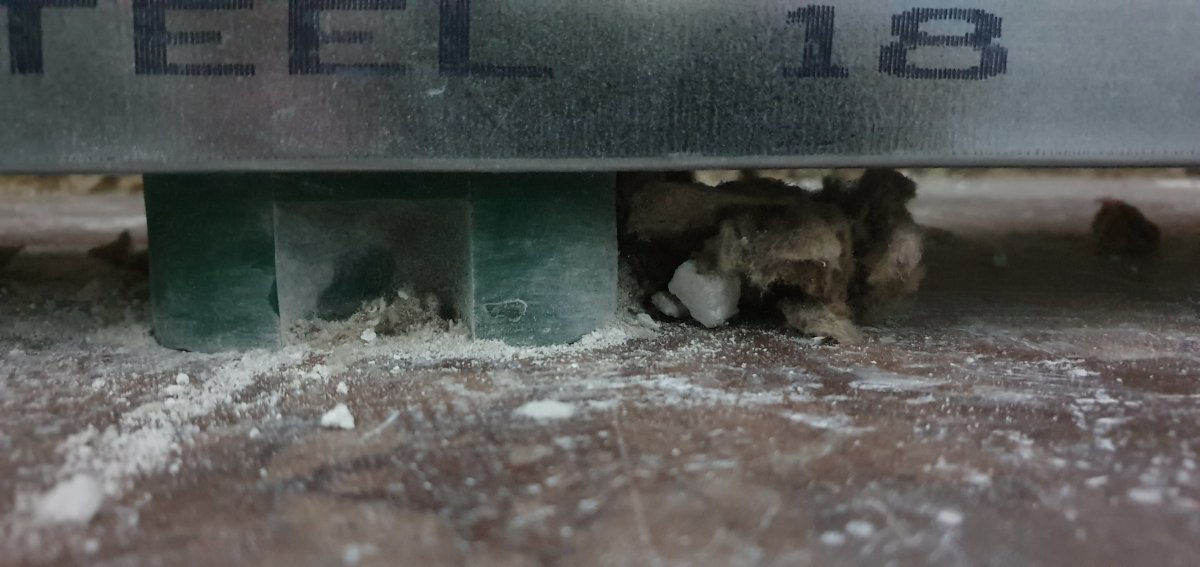

Amortiguador


Entre la ventana y la habitacion interiro hay un espacio vacio, no hay contacto.


Lo mismo con las puertas


Primera capa de una de las paredes lista. se rellena el espacio vacio con silicona


Pared frontal


Vamos terminando las paredes



4 Capas


Las ventanas las mande a hacer para que la exterior abriera justo dentro de la interior. El ingeniero me dijo que pusiera ventanas fijas (que no se pudieran abrir) pero por temas psicologicos, quiero poder respirar aire libre, asi me cuesta 1 decibel jaja



Entra ventanas interior y exterior, no hay contacto


Y asi vamos!


Subir
jazzman_bcn
#4 por jazzman_bcn el 29/12/2020
--- EL TECHO ----
El techo fue brutal de hacer, primero que todo por que fue durante el verano entonces como los trabajadores no estaban disponibles, tuve que hacerlo solo (con mi mujer jaja)

Amortiguadores Senor


Primera capa de lana de roca, las tablas son para sostenerlas, seran retiradas al poner los paneles.



Empezamos! Para montar los paneles (cada uno de 45kg) tuve que comprar un ascensor, que costo lo que cuesta un trabajador por 4 dias, entonces salio a cuentas



Deje algunos higrometros encima del techo para controlar la humedad, en caso de humedad, enciendo el extractor. Tambien se puede ver la silicona entre techo y pared.


Finalmente, a "vestir" la columna (no se como se llama la columna cuando es horizontal, lo siento) sin tocarla
Como esta un poco torcida, hice el espacio mas grueso para "enderezarla" a la vista.


Subir
1
jazzman_bcn
#5 por jazzman_bcn el 29/12/2020
---EL SUELO---

Despues de calcular cada trozo de madera, pedi los trozos cortados y listos!

Los amortiguadores, pegados con cola


Y lana de roca en los espacios

Primera capa casi lista

Dos capas de placas de yeso con fibra

Y una capa final de madera

Con la silicona en los bordes
Subir
jazzman_bcn
#6 por jazzman_bcn el 29/12/2020
---DETALLES FINALES----

Finalmente, hice una pared "falsa" de mas para poder ver el estado de la pared de ladrillos, ya que al otro lado hay un baño, entonces por si alguna emergencia...

Ya casi!



Pintado!


Finalmente llego el suelo laminado


Y por fin pude mudarme al estudio.... todavia sin nada jaja

Llego la puerta interior (hormann)
Subir
1
jazzman_bcn
#7 por jazzman_bcn el 29/12/2020
Tratamiento

Aun no he tomado fotos de como quedo el estudio, aunque intentare hacerlo pronto. De momento, las que tengo.




Subir
1
Soyuz mod
#8 por Soyuz el 29/12/2020
Las direcciones de imgur no se pueden usar con "IMG" porque no son realmente direcciones de imágenes, sino de las páginas donde están esas imágenes. Para obtener la URL directa a la imagen, debes ampliar la foto de imgur, darle al botón derecho y copiar la dirección de la imagen (que acabará en JPG).

Cuando encuentre un rato hoy te corrijo yo todas estas imágenes del hilo, que está muy interesante :-) Gracias por compartirlo.
Subir
2
pablofcid mod
#9 por pablofcid el 29/12/2020
Genial. Muchas gracias por compartir este despliegue de fotos e información. Alguna idea de precio aprox. y tiempos no estaría mal. Cuánto supuso el proyecto (el estudio previo) y cuánto su realización (la obra en sí).
Subir
1
jazzman_bcn
#10 por jazzman_bcn el 29/12/2020
Uffff pues la verdad NO LO RECUERDO EN TOTAL, ya que fui comprando todo a medida que lo iba necesitando.

El estudio de la acustica costo 1.000 euros.

El tiempo, lo hice durante el verano - pero que se hubiera podido haber hecho en 1 semana vamos (la estructura), solo que como yo iba contratando a la gente a medida que la iba necesitando, pues todo iba mas lento.

Pero si que fueron entre 10.000 y 20.000 euros
Subir
2
pablofcid mod
#11 por pablofcid el 29/12/2020
Muchas gracias por contestar. Esa aproximación es suficiente para que nos hagamos mejor idea de lo que supone el box-in-box para una habitación de esas dimensiones. La verdad, es más accesible de lo que esperaba. Ya de paso que has hecho obra ¿te han dejado asimétricas las paredes? No creo que eso incremente muchísimo el precio, pero como tú tienes la experiencia reciente... No sé si hacer asimetrías encarece o dificultaba de alguna otra forma la cosa.
Subir
jazzman_bcn
#12 por jazzman_bcn el 29/12/2020
El tratamiendo acustico es aparte de la insonorizacion, en la ultima foto se ve ya casi todo terminado, solo faltan algunos paneles y las cortinas de una tela muy pesada (2kg/m2 si no recuerdo mal, las hice de doble faz o sea que 4kg/m2), no he tenido tiempo de hacer las fotos y el estudio en este momento esta hecho un desastre. jaja.

El "hueco" en la mitad es para poner un monitor central, que aun debo comprar cuando termine de pagar este prestamo y pida otro :P - lo mismo los monitores de atras, quiero reemplazarlos, basicamente quiero completar un sistema 5.1 con Genelecs.

Todo esta sobre ruedas (mi escritorio, y en frente del escritorio hay un sofa de tres plazas, tambien en ruedecillas) entonces el estudio se puede transformar en sala de grabaci'on o cine en cuestion de segundos. Y los paneles de las paredes son intercambiables por difusores en caso de que necesite mas reverberación.


El estudio del tratamiento acústico costo otros mil euros.

Tambien he de decir que las ventanas son de PVC ya que el aluminio es horrible para insonorizar debido a que es demasiado liviano, cualquier carro lo hace vibrar. El PVC es bien pesado y no se mueve con nada.
Subir
1
jazzman_bcn
#13 por jazzman_bcn el 29/12/2020
Mi "box" es un rectangulo de 4.3x4.9 simetrico. La verdad el espacio perdido preferi dejarlo entre el box de afuera y el box de adentro. Ya que se pierde mucho, en mi caso perdi como 7m2
Subir
jazzman_bcn
#14 por jazzman_bcn el 29/12/2020
Los resultados de la insonorizacion:




Nada mal :)
Subir
clonn
#15 por clonn el 29/12/2020
Qué gran post 👏🏻👏🏻👏🏻 Creo que merece que algún mod le arreglé los enlaces.
