Hola foreros.

Necesito un cable en Y, de jack TRS a dos TS, es decir, como un cable de inserto. Sin embargo, si el jack TRS lo conecto a un dispositivo que saque una señal estéreo (cualquier MP3, aunque estos serían 3,5mm) y por tanto obligo a viajar dos señales, tendre dos jacks TS en la otra punta uno con la señal L y el otro R. ¿Es esto así?

Al grano, ¿Alguien podría poner un esquema, dibujo, ... del conector de jack TRS? ¿Cuál es el tip y cuál el ring?

Gracias y un saludete.

http://en.wikipedia.org/wiki/TRS_connector

Tiene un gráfico muy ilustrativo, te pongo el enlace en inglés para que veas las referencias en el idioma que las preguntas (tip, sleeve y ring).

Y recuerda, la wiki es tu amiga

PD: Sí, TRS estéreo a 2xTS => 1 TS izquierda + 1 TS derecha.

Está bien el artículo obione, gracias.

Lo más parecido a lo que busco es la foto del jack sin el capuchón a mitad del artículo que parece hacer referencia a los plug con switch contacts, es decir, una simple foto o dibujo del jack TRS abierto (sin el capuchón) y saber cuál es el extremo en que estañar tip y ring. Igual no me expliqué del todo bien, my bad

Hay algo que no falla, un tester

En las conexiones para soldar, si hay 3 longitudes, de más corto a más largo: Tip, Ring y Sleeve ¿No?

No será TRS 1/8, con mi soldador normal y corriente, el de toda la vida blanco con el últmo cacho naranja me costó un huevo el último

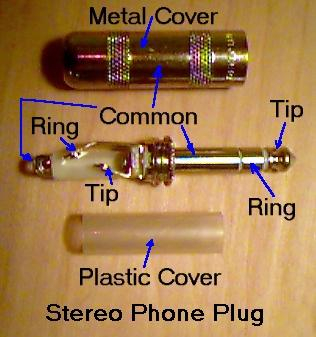

Después de bucear por la red afanosamente he encontrado esto, que creo que resuelve mis dudas y si le es útil a alguien más mejor!

Alguien escribió:

En las conexiones para soldar, si hay 3 longitudes, de más corto a más largo: Tip, Ring y Sleeve ¿No?

Parece que sí, al menos en este caso, asi es. Gracias.

Un saludo

Buena fotico sí señor

Puede ayudar a más de una persona, ahora queda que usen el buscador y tengan la suerte o la paciencia y la habilidad para encontrarlo entre las entrañas de hispasonic

En realidad es bastante intuitivo, por eso me acuerdo, es como reproducir la colocación de punta a base (T-R-S)
