PCB amplificador valvular 18W

Juan Rodriguez
#1 por Juan Rodriguez el 07/10/2017

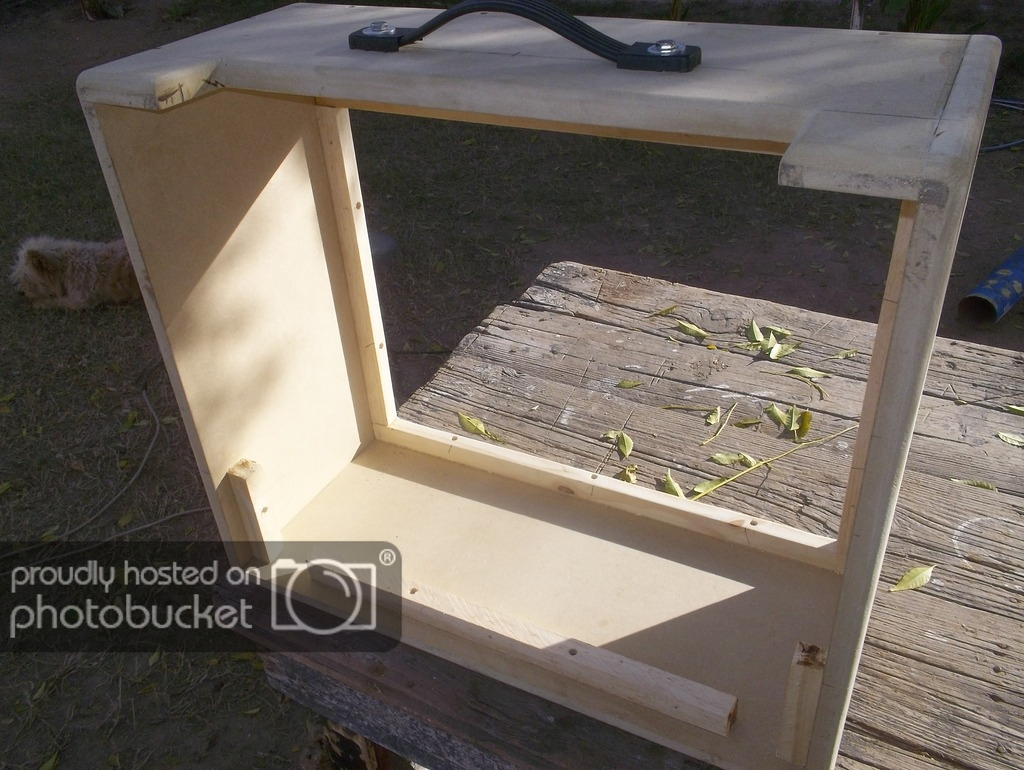

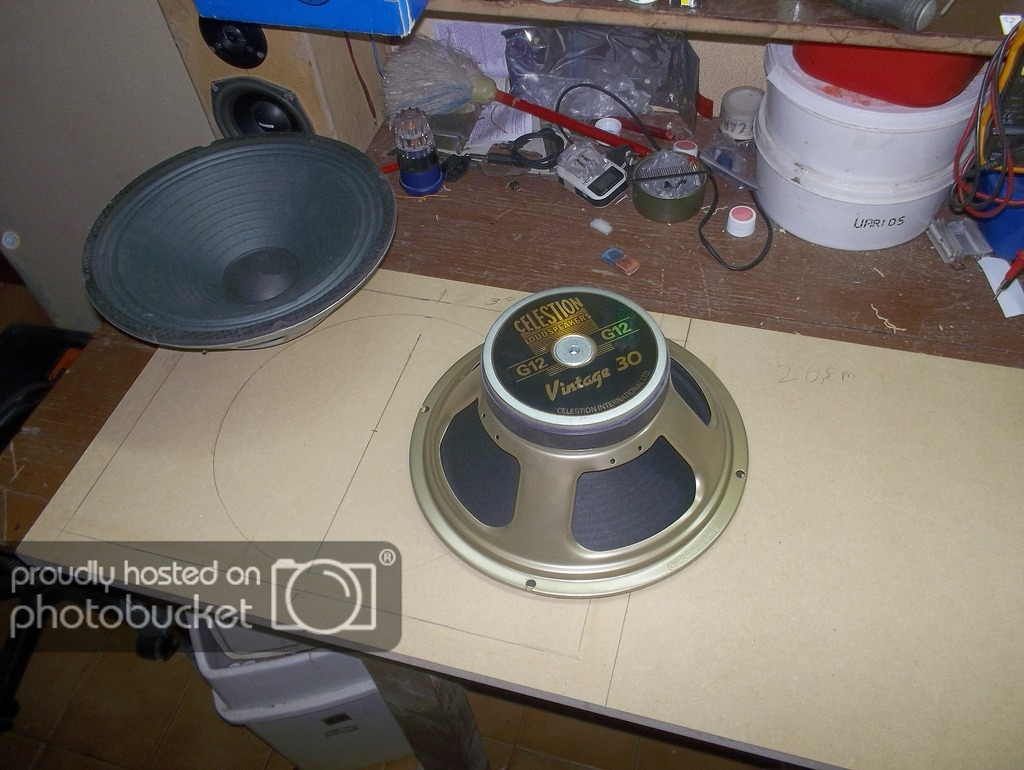

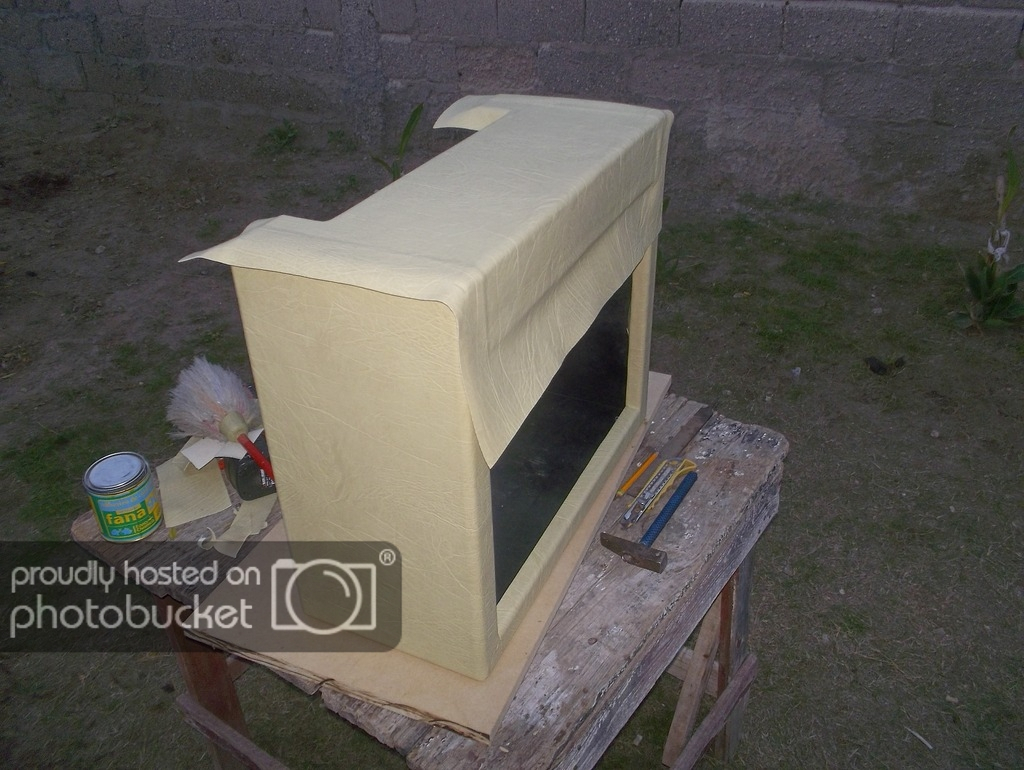

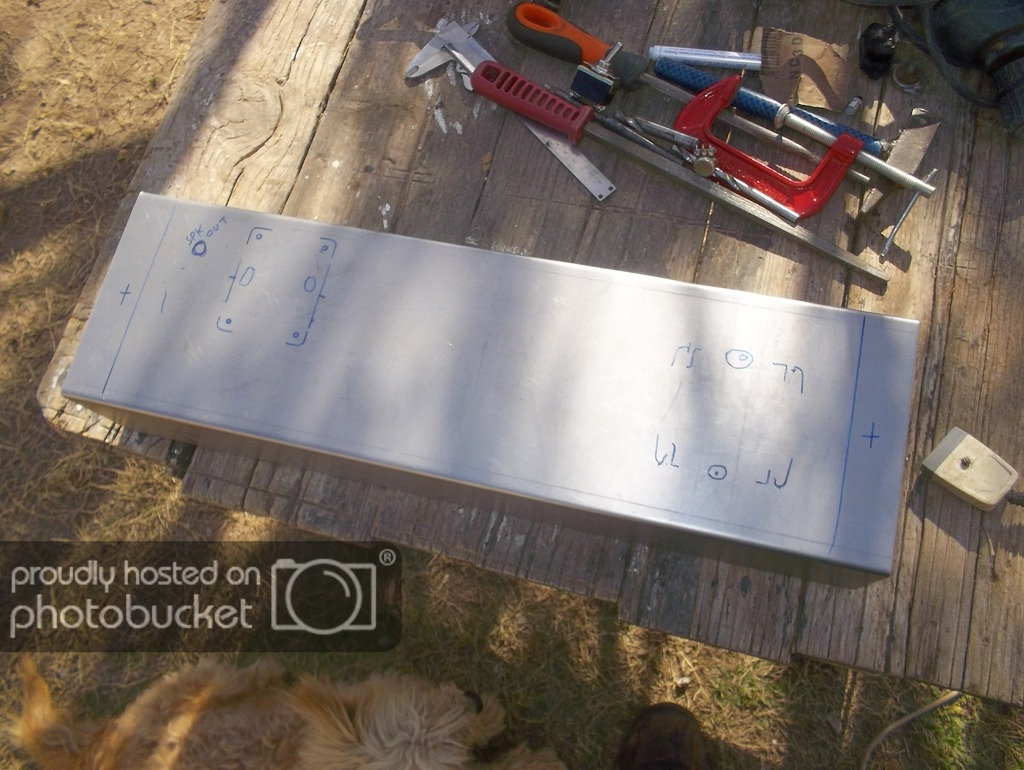

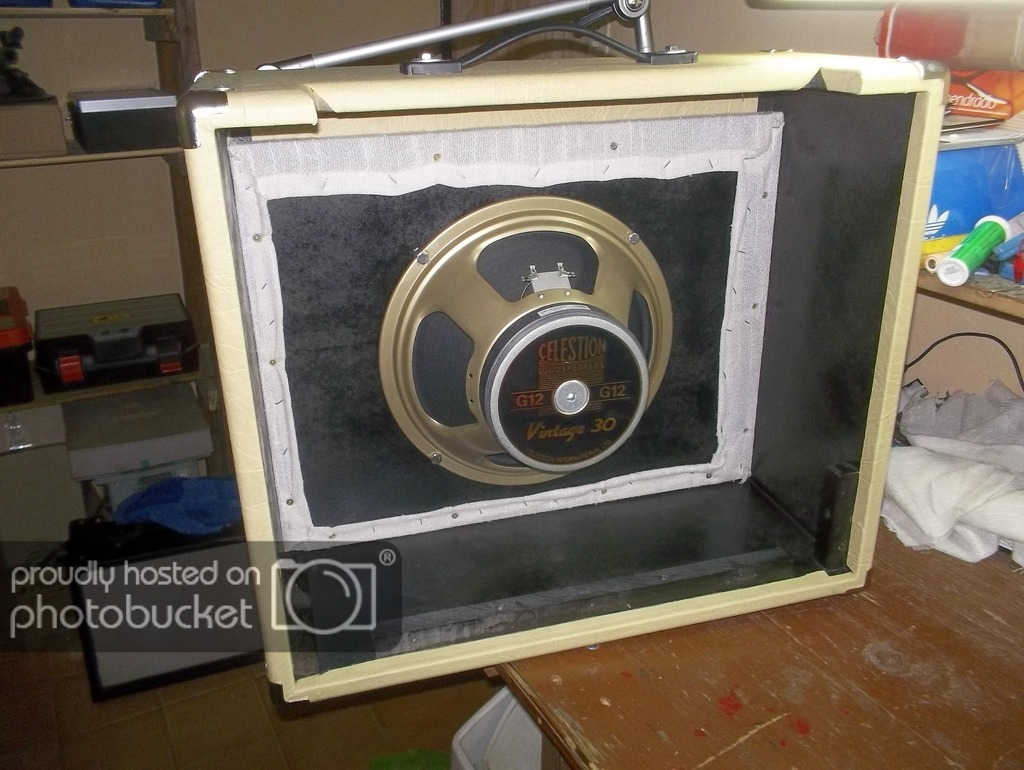

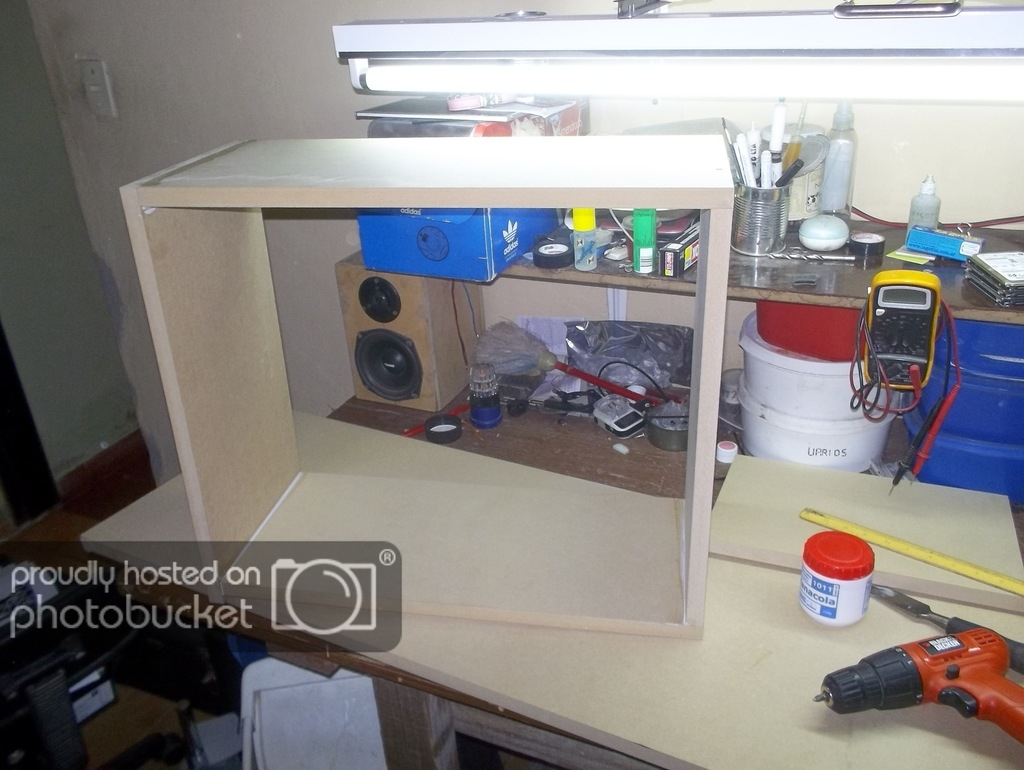

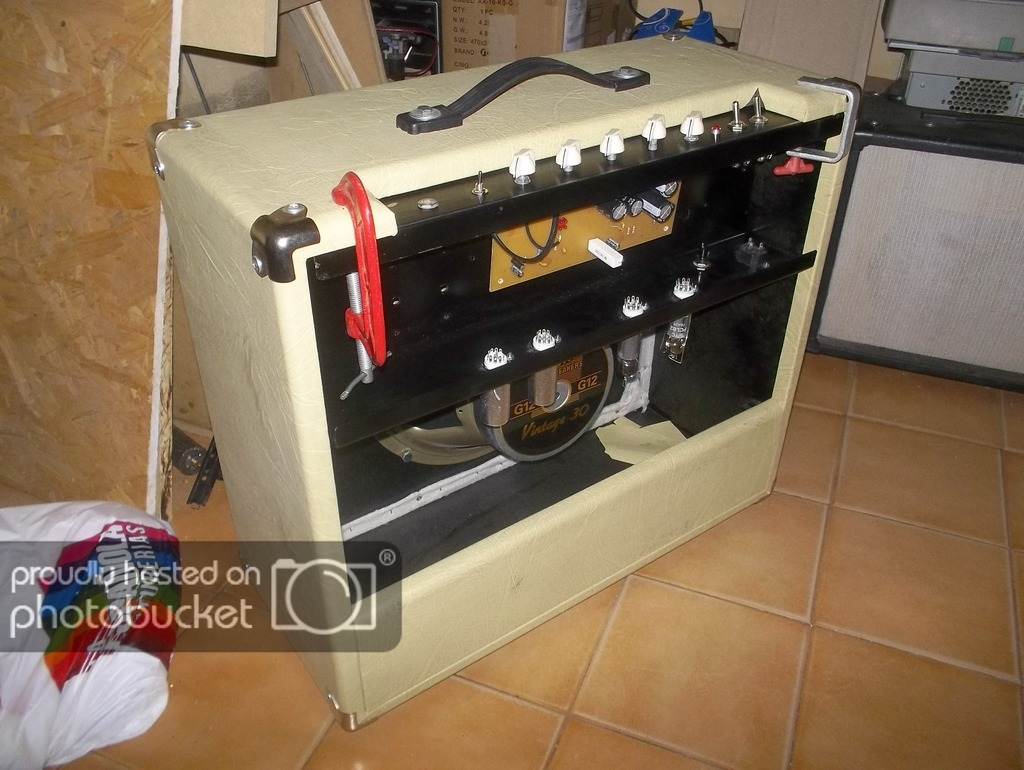

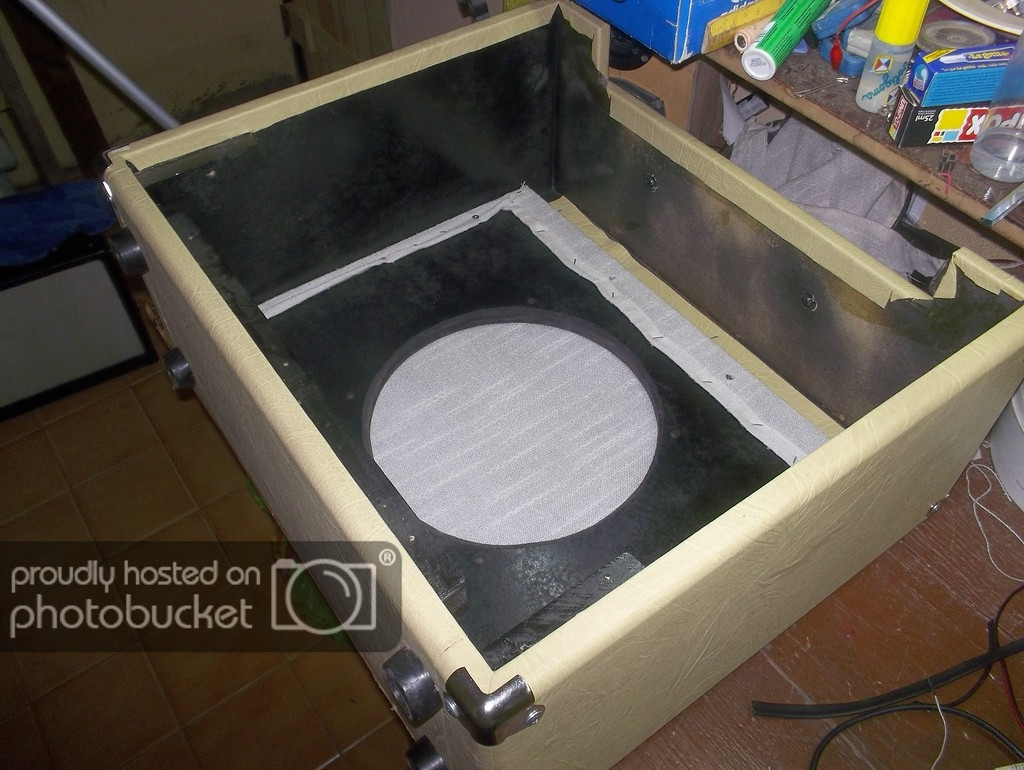

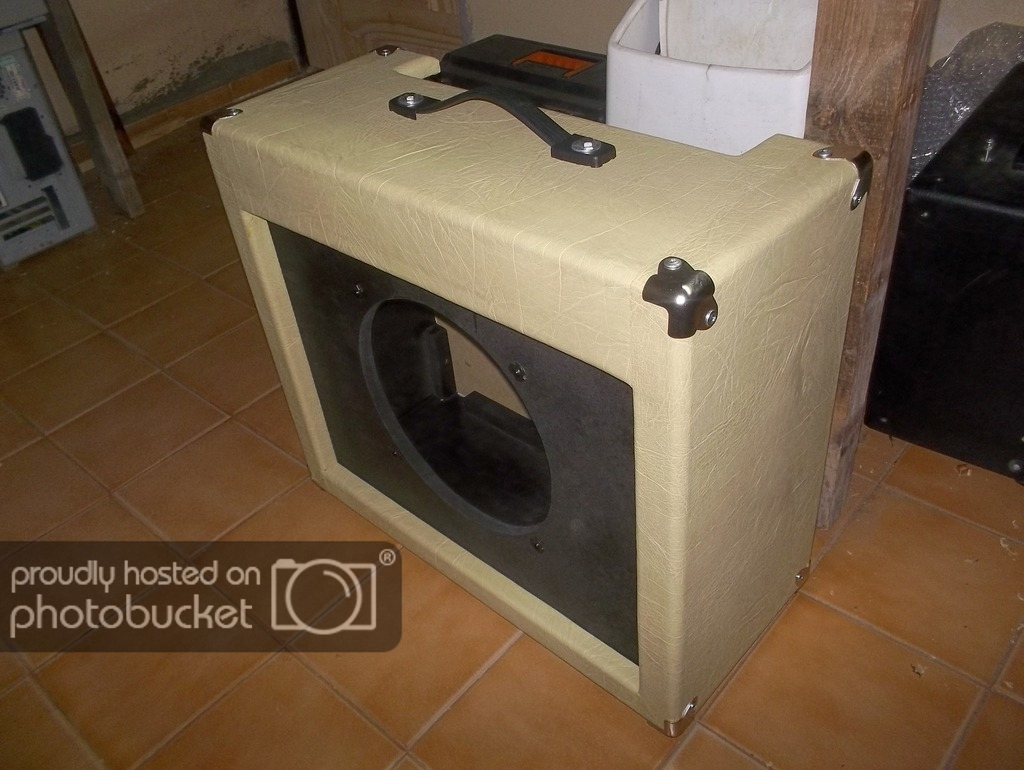

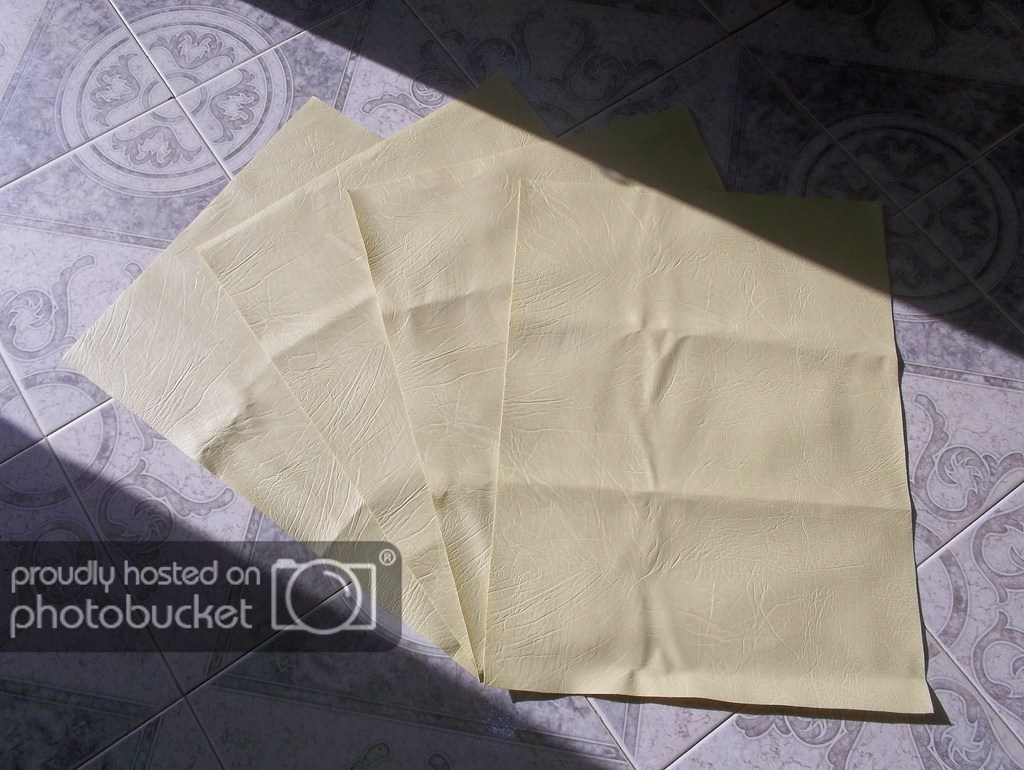

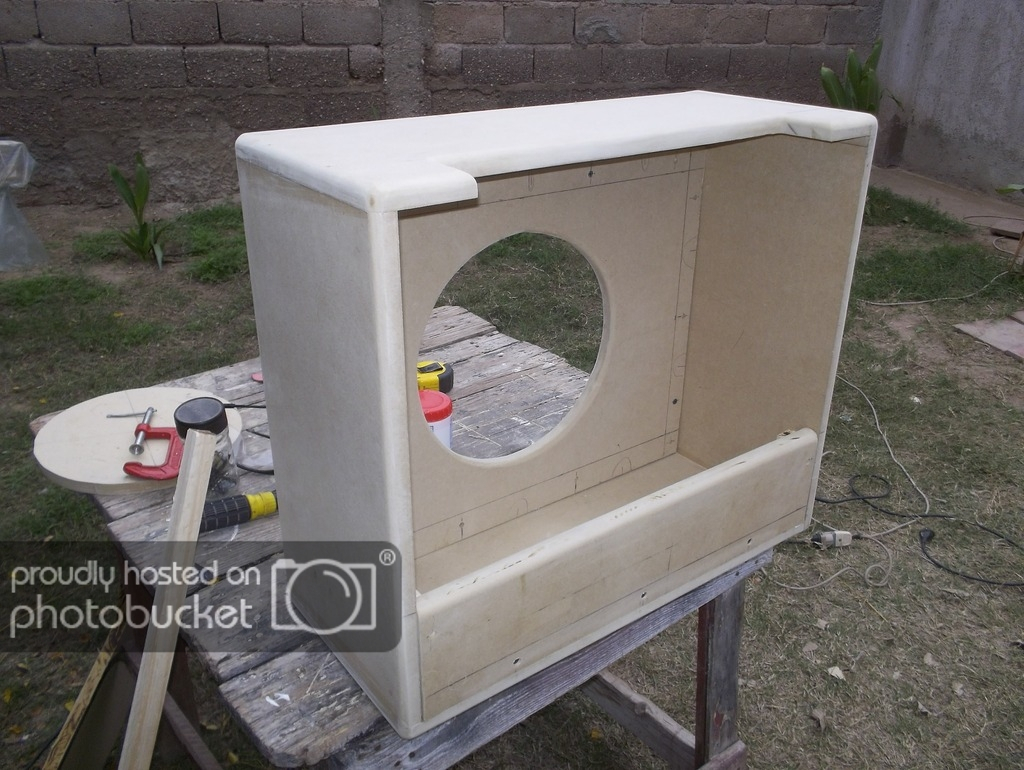

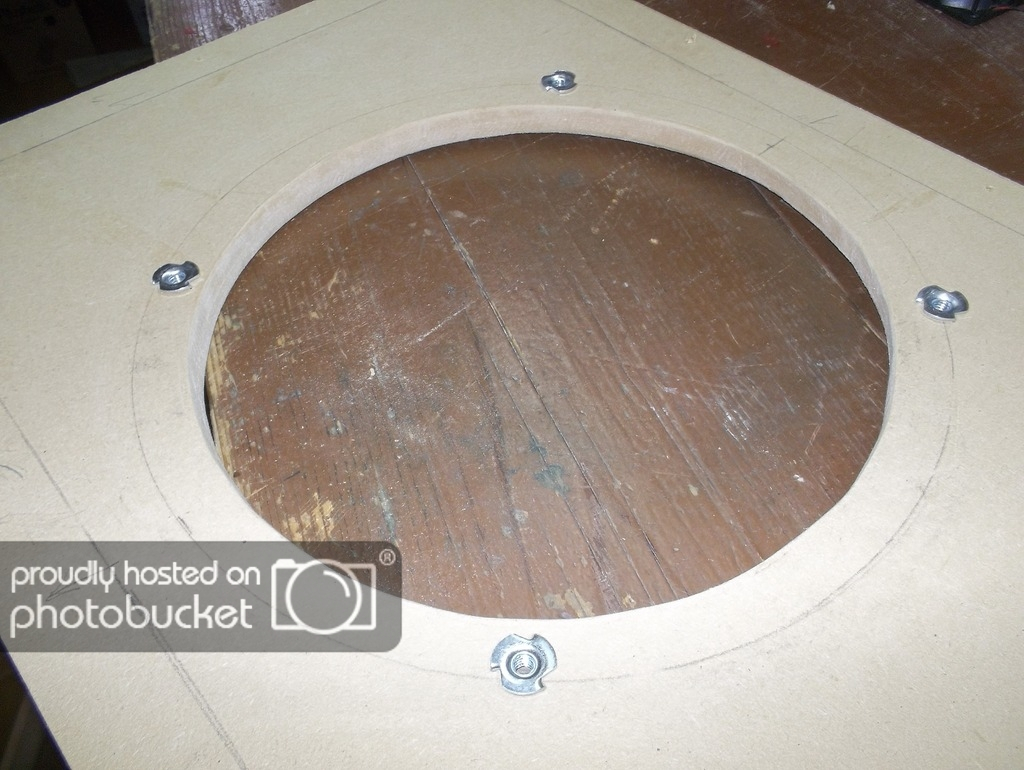

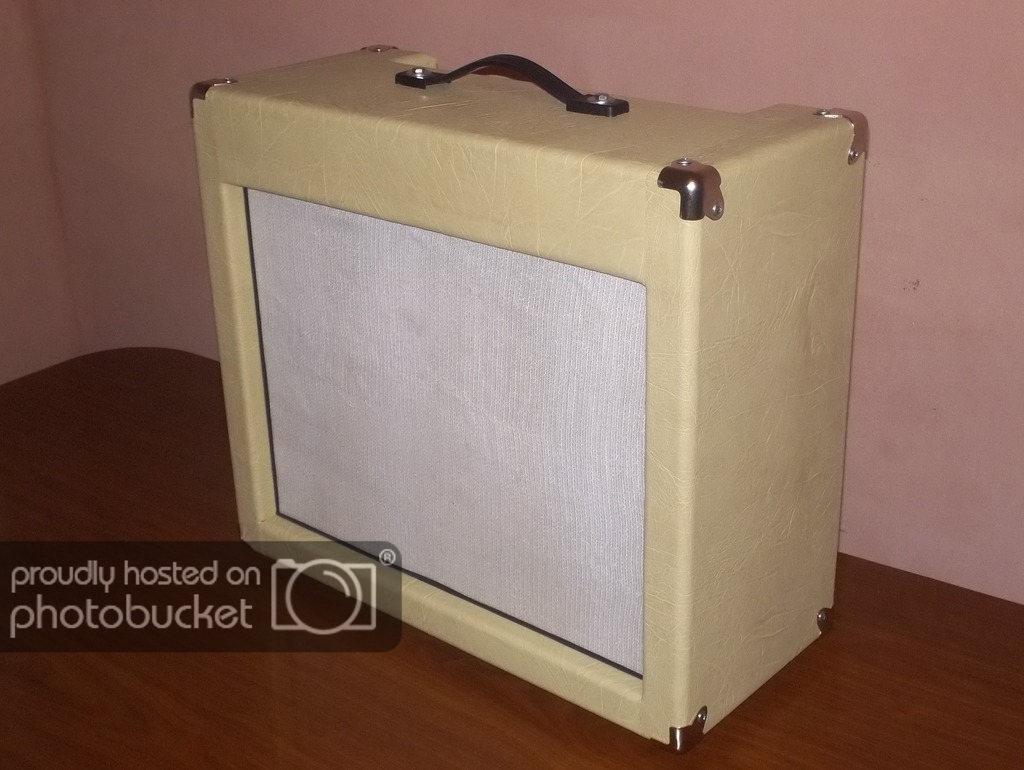

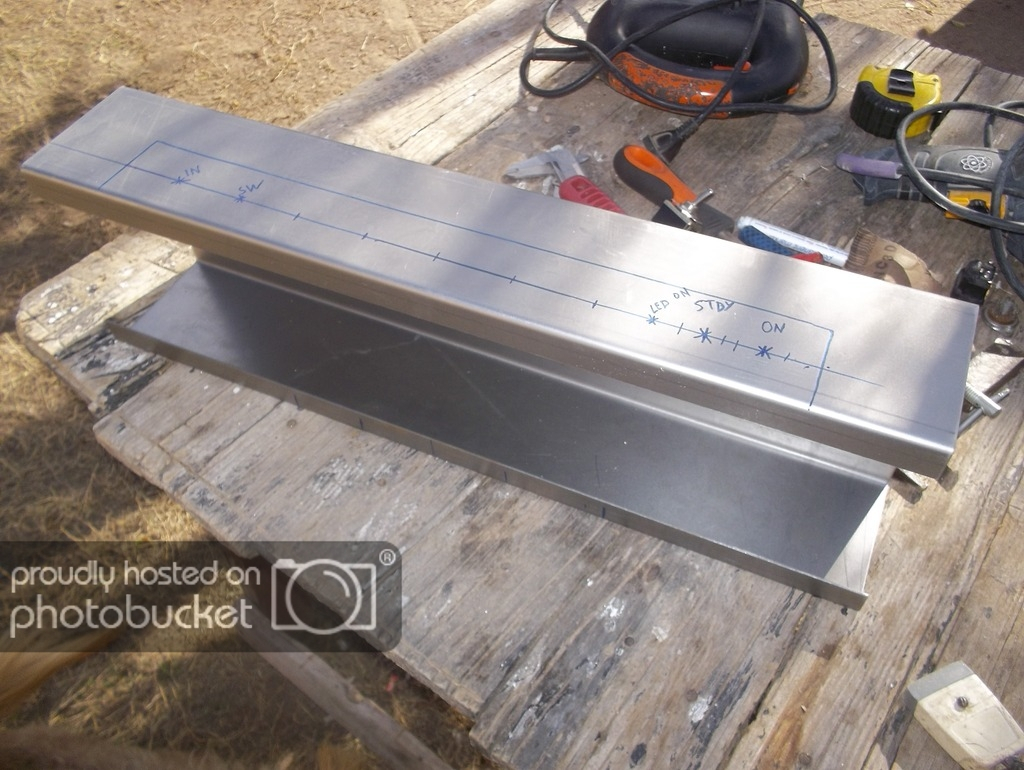

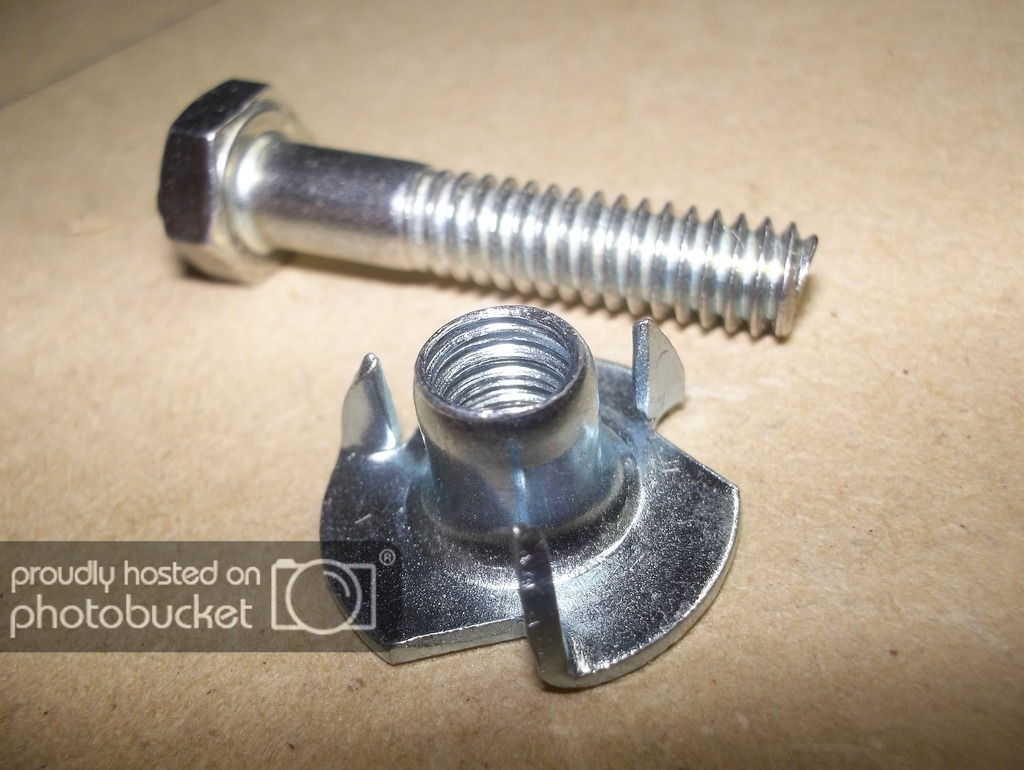

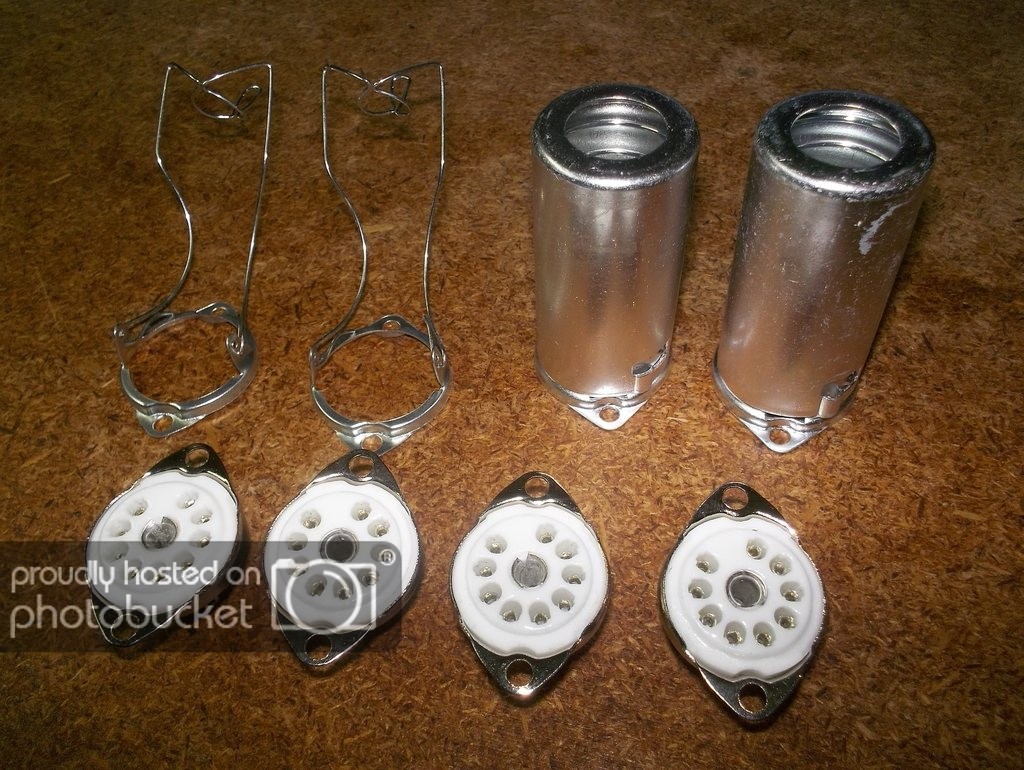

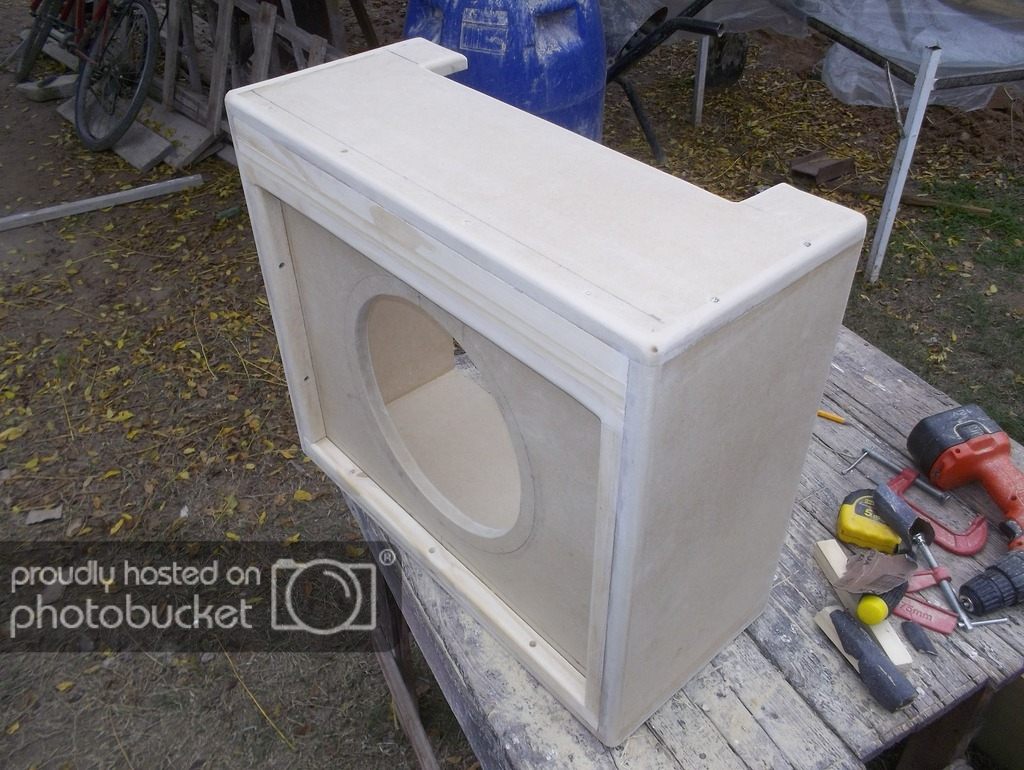

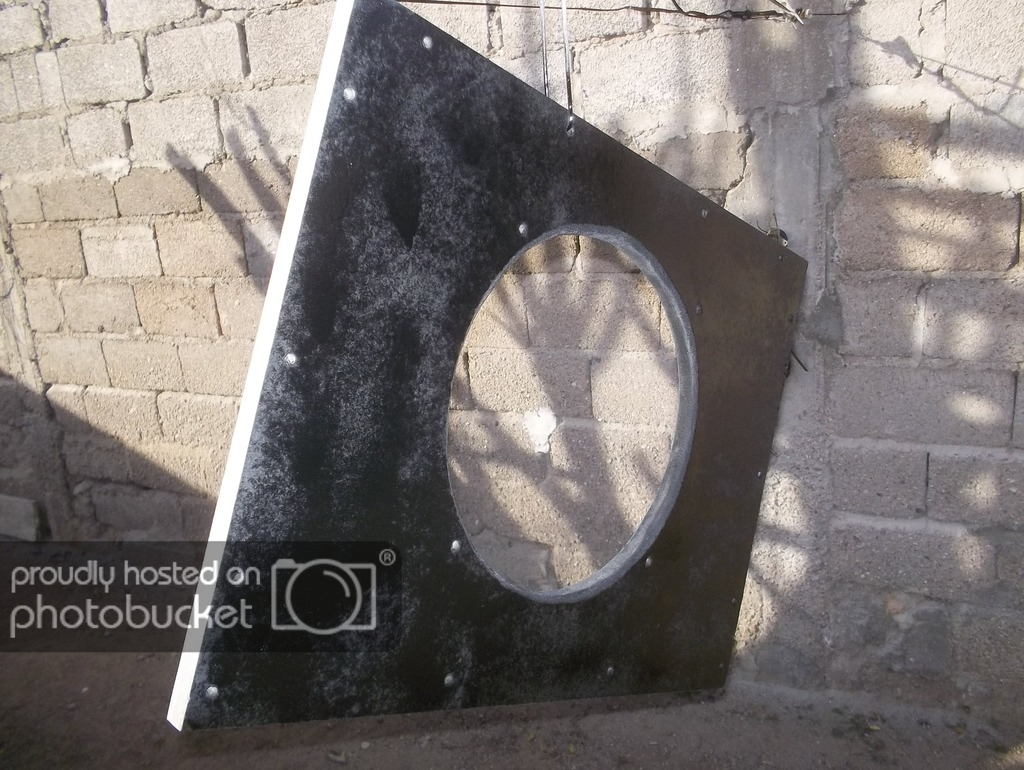

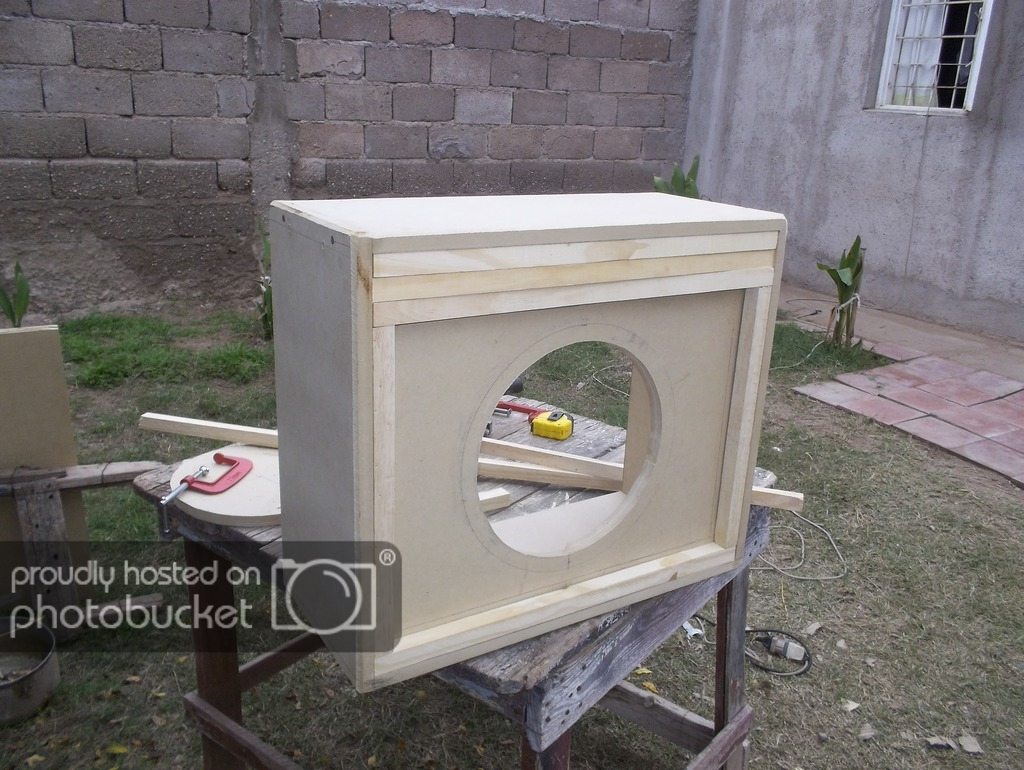

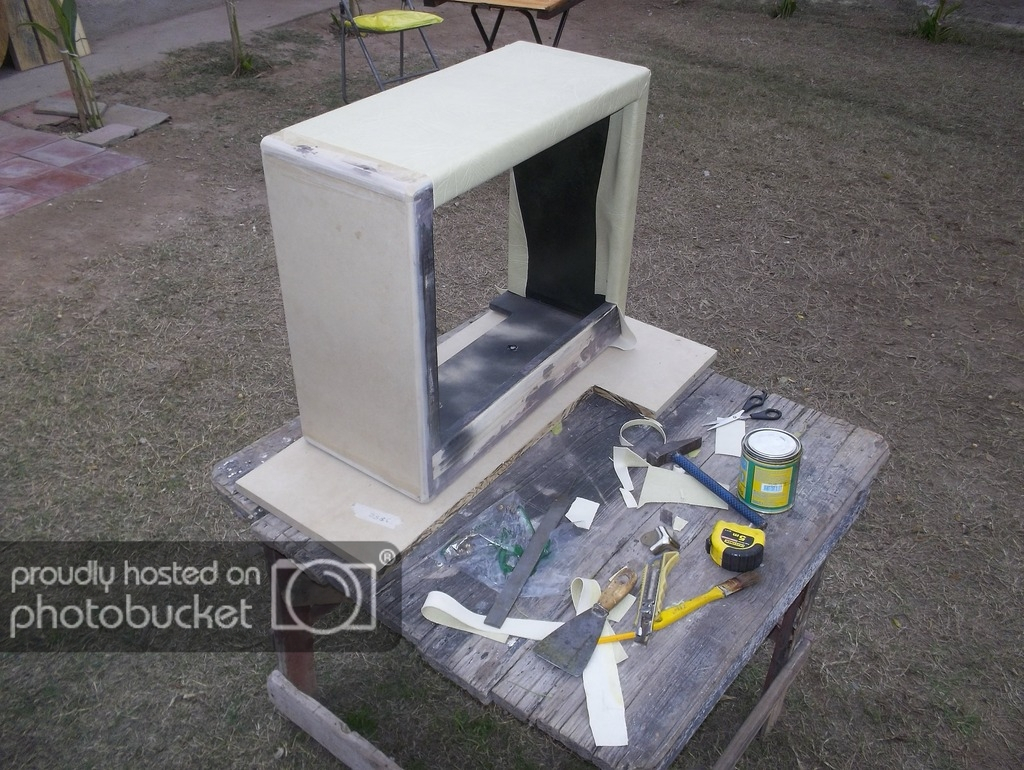

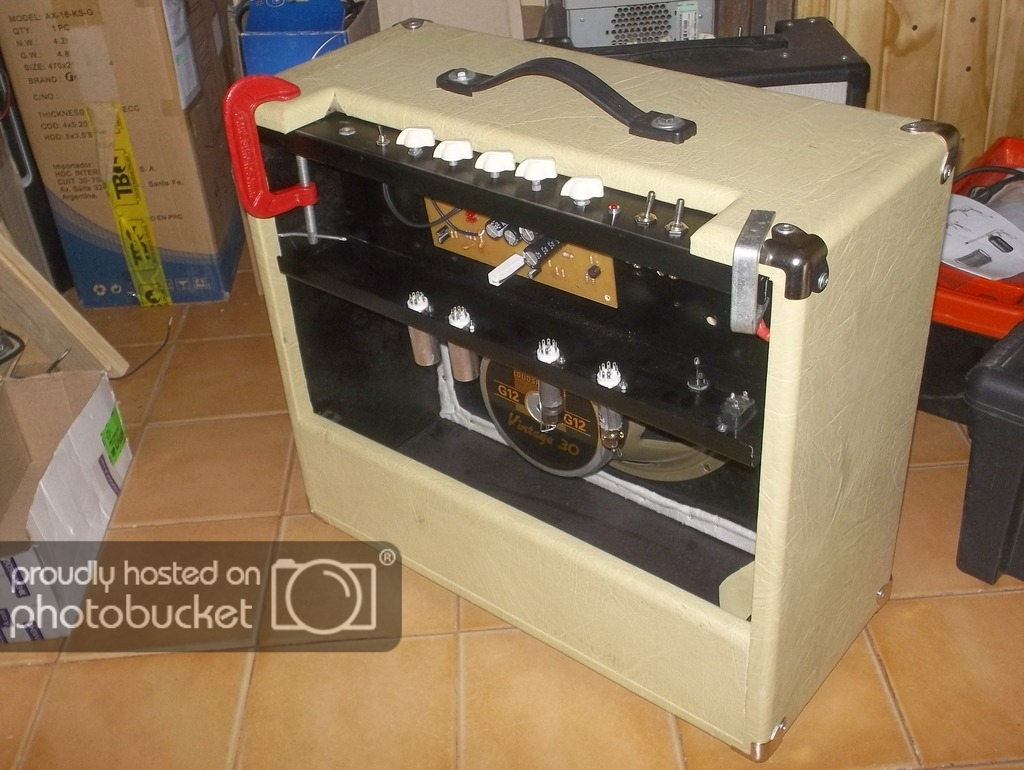

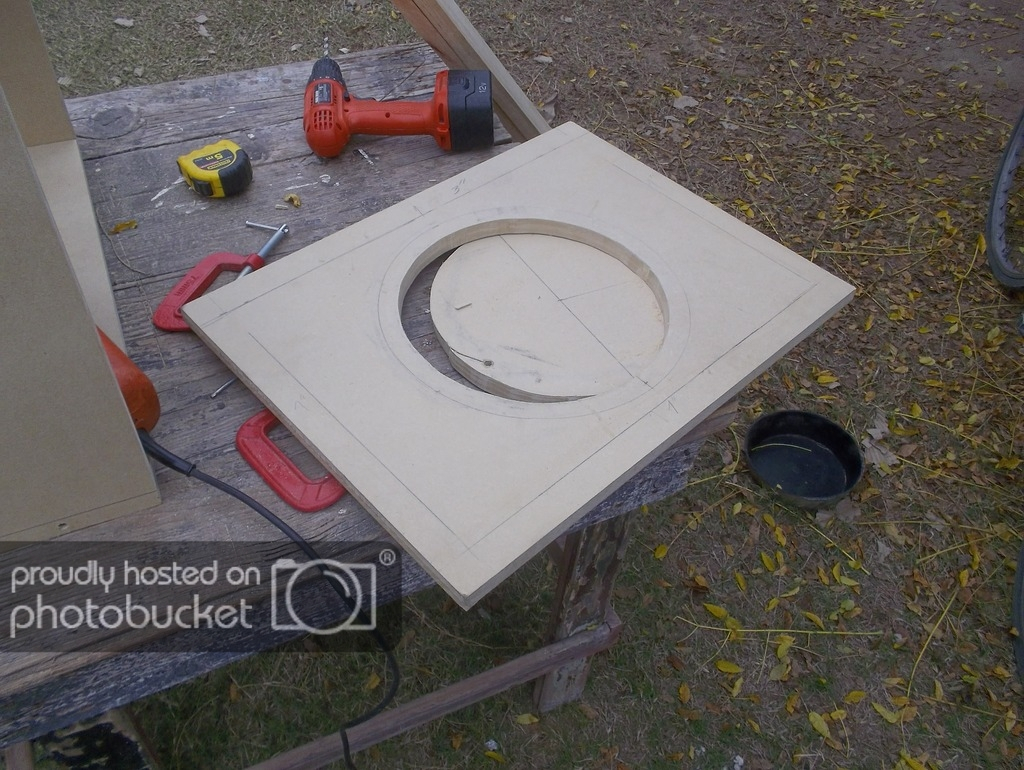

Buenas a todos les quiero compartir este amplificador relativamente sencillo de armar que suena realmente muy bien. Me basé en el Fender Showman AA763 y en el superlite pero le hice muchas modificaciones a los circuitos originales. Para diseñar el PCB utilicé el software EAGLE, les dejo el link de descarga de un archivo .zip en donde están los .pdf con el circuito listo para "planchar" y otro con todos los componentes, su ubicación y valores. El tamaño de la baquelita tiene que ser de 10x20cm. El diseño del pcb es un poquito mas chico para que quepa bien. Cualquier duda que tengan con respecto al circuito o al armado me avisan ;) . Les dejo unas fotos del primero que armé con este circuito.
Saludos!!


https://mega.nz/#!GtUUjIaT!w-cxE63IiKBJbT_Bi9EZQjX_56zoSuEIRwu4JBePQ-8

http://i24.photobucket.com/albums/c28/Juan_Rod/100_1905_zpsuvwr3kvj.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1904_zpsdoghzn1a.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1906_zpsnop1maks.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/101_1850_zps2ancbpj3.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1796_zps9oqbdkc2.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1795_zpscnmfugjv.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1797_zpska8fmyxn.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1800_zpsa2qznuct.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1806_zpspqvkjac1.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1804_zpsonefluiy.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1823_zpsceosvjzw.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1826_zpsbg6puyrq.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1827_zpskdf1u2ie.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/100_1828_zpsxhr0h8de.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/101_1833_zpsvl2zloxq.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/101_1835_zpsd8w1s3b9.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/101_1836_zpsyvrlq8bj.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/101_1847_zpsmzmtqdvd.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/101_1849_zpsjc1ndlt8.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/101_1840_zpsjs88aqwg.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/101_1977_zpsweqaqw0a.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/101_1975_zps9m2zxxhf.jpg
http://i24.photobucket.com/albums/c28/Juan_Rod/101_1842_zps7kih7qgt.jpg
Archivos adjuntos:
Subir
modulay
#2 por modulay el 07/10/2017
Buenas Juan.

No consigo ver el esquema en los archivos que has subido.
Quizá es porque estoy en el móvil y no me aclaro :)
Subir
Juan Rodriguez
#3 por Juan Rodriguez el 07/10/2017
Hola modulay, pudiste descargar el zip? adentro tiene dos pdf. Si no es por mega en los archivos adjuntos también está. Saludos.
Subir
modulay
#4 por modulay el 07/10/2017
Hola de nuevo.
En el zip solamente veo el layout en dos archivos diferentes.

Saludo
Subir
Juan Rodriguez
#5 por Juan Rodriguez el 07/10/2017
De los dos layout esos, el que es todo negro es para planchar en la baquelita y el azul es el que tiene los componentes con sus valores. Que sería para armar la placa.
Subir
modulay
#6 por modulay el 07/10/2017

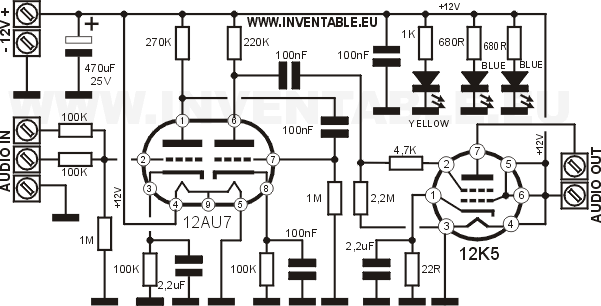

Me refiero a algo como esto

Subir
Juan Rodriguez
#7 por Juan Rodriguez el 07/10/2017
Claro, lo que pasa que nunca pasé en limpio el esquematico del circuito, lo tengo en papel hecho a mano con mil anotaciones por todos lados pero bueno ya lo voy a hacer en Eagle y lo subo para que quede completo. La idea del post es ir directamente a lo práctico, al ensamble, pero es cierto que falta agregar mas información.
Subir
modulay
#8 por modulay el 08/10/2017
Ah vale.
Pensé que como has mencionado que lo has hecho con Eagle, partirías de un esquemático dentro del propio Eagle para generar el layout.
Subir
Juan Rodriguez
#9 por Juan Rodriguez el 09/10/2017
Buenas, les dejo el esquemático del amplificador. Si tienen alguna duda me preguntan. Saludos
Archivos adjuntos:
Subir
modulay
#10 por modulay el 14/10/2017
Genial.

Usas las conexiones "FILAMENTOS" para alguna cosa?

Me llama la atención que la distorsión se haga de modo tan simple con esos diodos. Es habitual en amplis de válvulas?
Subir
DAG
#11 por DAG el 14/10/2017
modulay escribió:

Usas las conexiones "FILAMENTOS" para alguna cosa?

Es como preguntar: ¿para que pones gasolina en el coche?
Si el filamento de la valvula no está alimentado, esta no funciona, no amplifica...
Tienes una cafetera (valvula)...
le pones el cafe (señal)...
La pones al fuego (alimentas V+/-)...
Pero si no le pones agua (alimentar los filamentos)...
No sale café (no amplifica)

:birras:
Subir
Juan Rodriguez
#12 por Juan Rodriguez el 14/10/2017
La salida que dice FILAMENTOS va justamente a los filamentos de las válvulas pero además se puede alimentar una luz de neón o un led con su respectiva resistencia. La etapa de distorsión con los diodos es para sumarse a la que generan las propias válvulas y darle otro "color" al sonido del ampli. Esto no es muy común en los amplificadores viejos pero lo vi en muchos valvulares nuevos. Saludos
Subir
modulay
#13 por modulay el 14/10/2017
#11
Tu debes ser el gracioso del hilo. Un placer.

Al no ver en el esquema ninguna referencia "FILAMENTOS" conectada a ninguna de las válvulas, de ahí viene la pregunta.

Para sarcasmos estúpidos ya está el off topic
Subir
DAG
#14 por DAG el 15/10/2017
#13
Era una mera comparación, una manera sencilla de explicarlo.
Cualquiera con nociones sabe donde van los "FILAMENTOS" si estamos en un equipo valvular.

Salut!
