Problemas con sumador Black lion PM-8 PASIVO

  • 1
RAPAS
#1 por RAPAS el 23/12/2016
hace poco tengo un sumador black lion pm8 pasivo, pero desde hace día vengo sintiéndolo problemas en los potencio-metros como si se aislaran y luego les regresa el sonido.
algunos sugieren limpiar con líquidos y otros dicen que no, ando algo confundido por ese lado.

por otro lado me gustaría saber si existen modificaciones que le pueda hacer a esta maquina para mejorarla.

encontres esto pero no soy muy bueno con el ingles
http://www.m221b.com/BLA/PM8/PM8HI.html

no supe como montar fotos
Subir
--38357--
#2 por --38357-- el 23/12/2016
Mirando al vuelo la placa creo que sería relativamente fácil reemplazar componentes, como los transformadores. No sé que tan buenos serán los que trae de serie, y siempre hay que tener expectativas moderadas respecto a cambio de componentes, en definitiva el sonido se forma con el conjunto, pero por lo que veo es una de las modificaciones posibles.
Subir
1
RAPAS
#3 por RAPAS el 24/12/2016
conoces las referencias...? ????? eso es lo que no se como mirarlo
Subir
--38357--
#4 por --38357-- el 26/12/2016
RAPAS escribió:
conoces las referencias...?


Cuales referencias? a que te refieres?
Subir
pakokano
#5 por pakokano el 27/12/2016
Hola pues si te fallan los potes no me extraña nada, por que tienen pinta de no ser muy buenos si los quieres reparar, lo primero es echarles un spray residuo cero ¡¡¡ no otro !!!!! " lubrilimp residuo cero esta bien, en el caso que no vuelvan a la vida, sustituirlos por nuevos, a ser posible unos alps o similares, en RS, Farnel o Mouser los tienes.
en cuanto a mejoras, los trafos no son malos de la marca edcor y con relación 1:1 de 600 Ohm en salida y 10 KOhm en entrada como es de esperar.
una aclaración no todas las salidas son pasivas, solo el master 1 pasive lo es( desbalanceado), el resto una tiene electronica y sale de transformador y el otro tiene balanceo electrónico y compensan los dos la perdida de la suma.
a la salida master 1 pasiva se le podría poner un transformador con una reacio que no fuera 1:1 si no mayor para que te compensara la perdida y saliera balanceada.
si pudiera ver los operacionales que lleva en las salidas activas se podría ver si merece la pena cambiarlos por unos que te aporten alguna caracteristica mas interesante.
Subir
1
RAPAS
#6 por RAPAS el 27/12/2016
muchas gracias señores .....si
tendré esto presente y mirare si los puedo cambiar
Subir
RAPAS
#7 por RAPAS el 31/12/2016

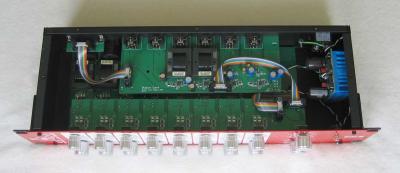

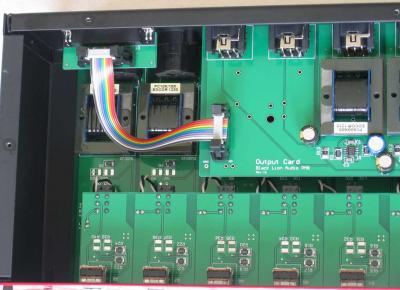

esta son las fotos que encontré en internet. pero son tal muestran las imágenes
Archivos adjuntos:
BBCode:
Subir
RAPAS
#8 por RAPAS el 31/12/2016
e
Archivos adjuntos:
BBCode:
Subir
RAPAS
#9 por RAPAS el 31/12/2016
ww
Subir
RAPAS
#10 por RAPAS el 31/12/2016
e
Archivos adjuntos:
BBCode:
Subir
RAPAS
pakokano
#12 por pakokano el 31/12/2016
bueno pero el primero no tiene nada que ver con el segundo tanto en calidad como en medidas físicas,supongo que el primero es como fader y el segundo como balance (pan) yo en tu lugar desmontaría uno de cada, comprobaría las medidas que tiene y el valor 10K ( o lo que sea) y muy importante la ley que tiene si logarítmico o lineal.
si puedes ver la referencia sin desmontarlos se puede sacar todo esto de la pagina del fabricante tiene que ser algo así como ( 10K A "o" 10 kB "o" 10K LIN "o" 10K log ) mas el nombre del fabricante.
Subir
RAPAS
#13 por RAPAS el 31/12/2016
esa es la parte que no se como identificar si logarítmico o lineal.

por el momento compre 3M NOVEC Contact cleaner, si no me mejora los comprare por eBay, luego demuestro mas cuando lo desarme. por el momento lo limpiare y lo probare, muchas gracias por tu atención un saludo desde Colombia para todos.....
Subir
RAPAS
#14 por RAPAS el 01/01/2017
desafortunadamente son los potenciometros de volumen los que están partidos B5K Y SON LOS 8 los que están partidos
Subir
RAPAS
#15 por RAPAS el 01/01/2017
RAPAS escribió:
conoces las referencias...?


Cuales referencias? a que te refieres?

https://www.hispasonic.com/usuarios/harpocrates666
tio

YO ME REFERIA A LA REFERENCIA DE LOS POTENSIOMETROS, lo que e leido y visto por video es que existen 2 lineal y exponencial, creo que el que requiero para los volúmenes de la maquina son lineal, ya que van subiendo el volumen de forma progresiva y los otros exponenciales tienen saltos de volúmenes muy exagerados en cuanto a los cambios de volumen....
Subir
